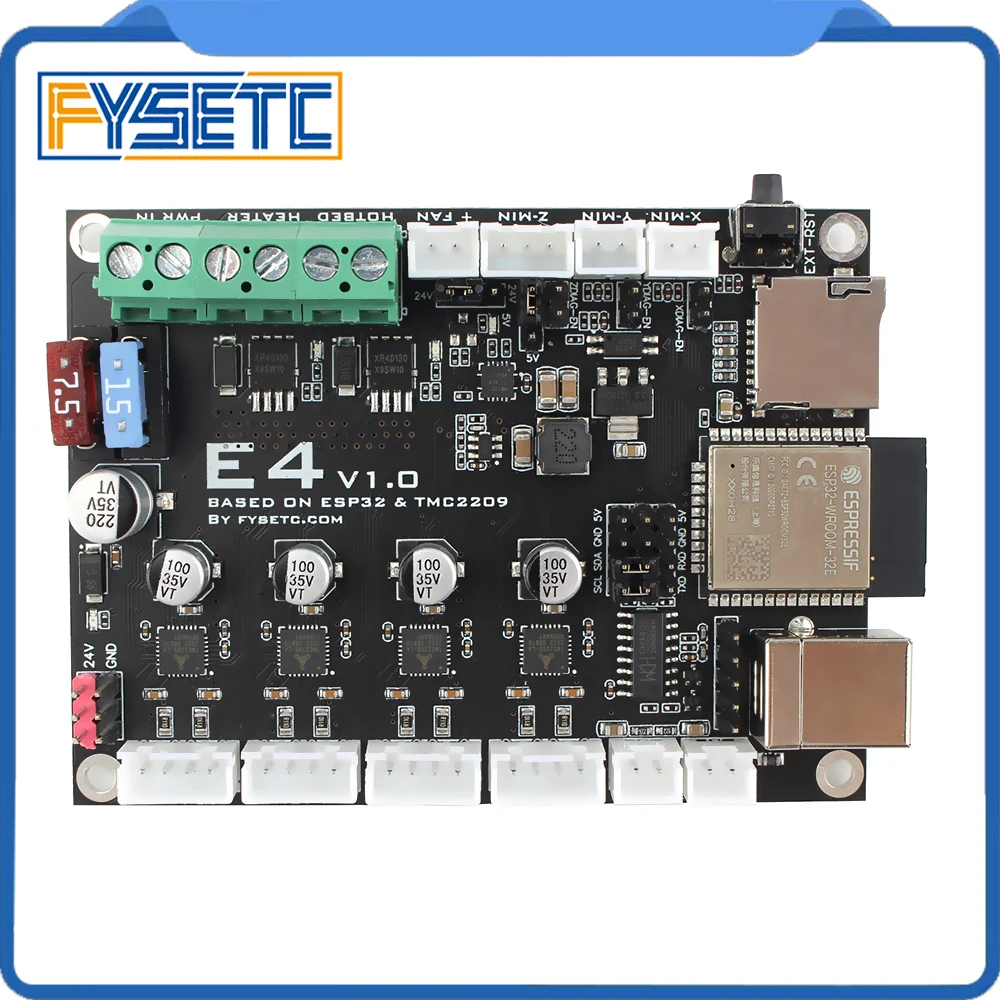

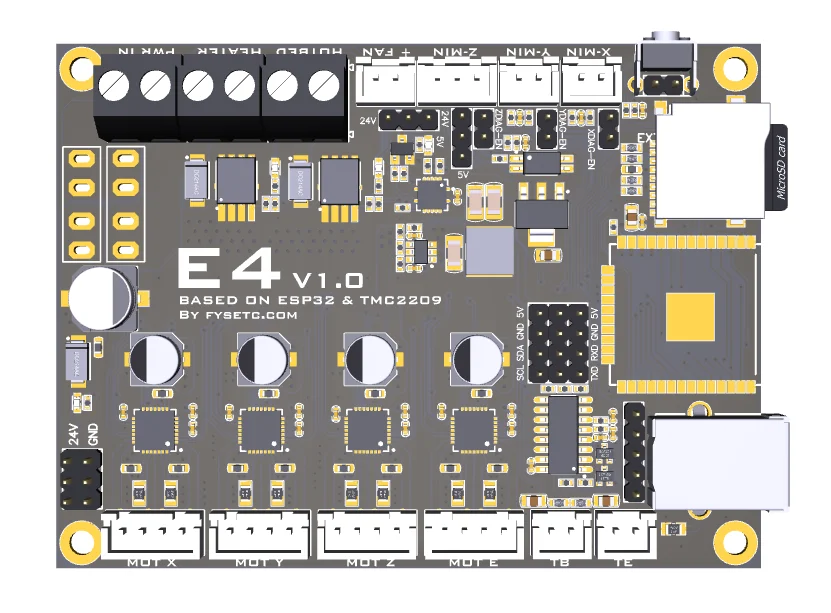

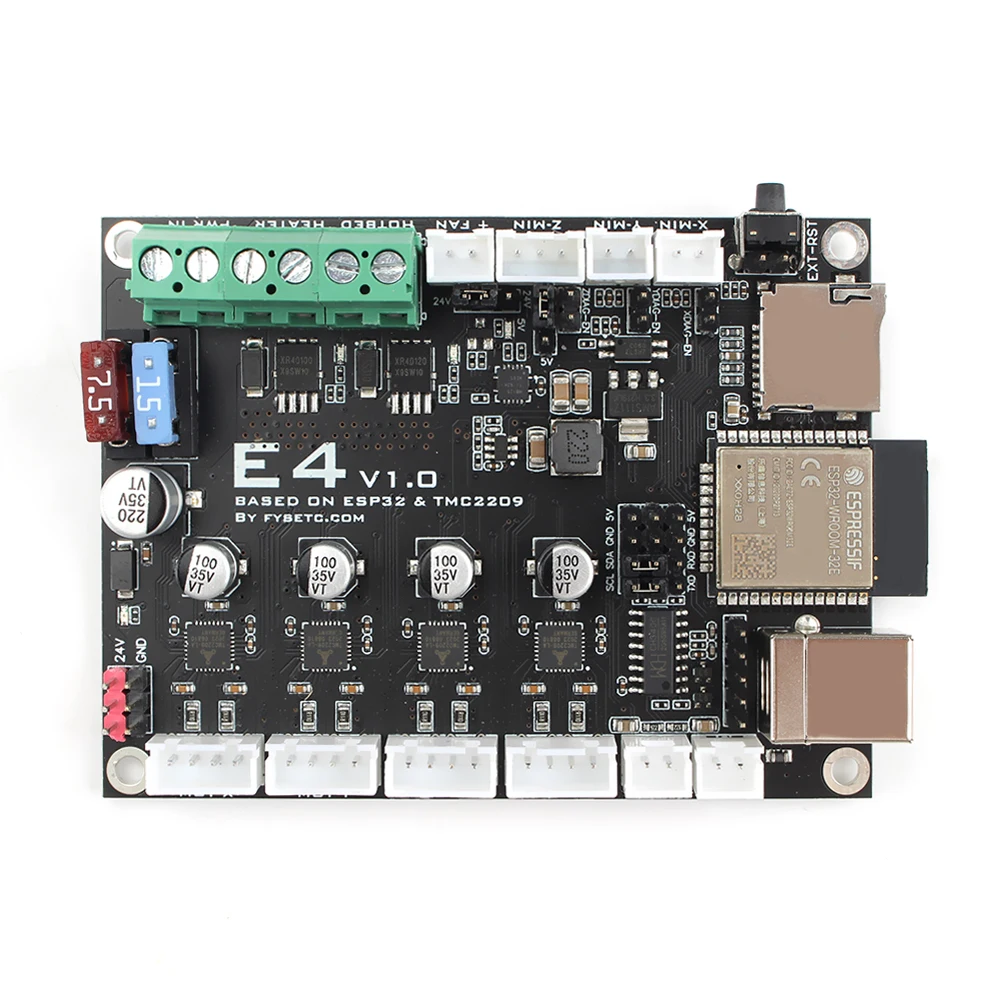

FYSETC-Placa de Control E4 para impresora 3D, dispositivo con WiFi integrado y Bluetooth, 4 piezas, TMC2209, 240MHz, 16M, Flash

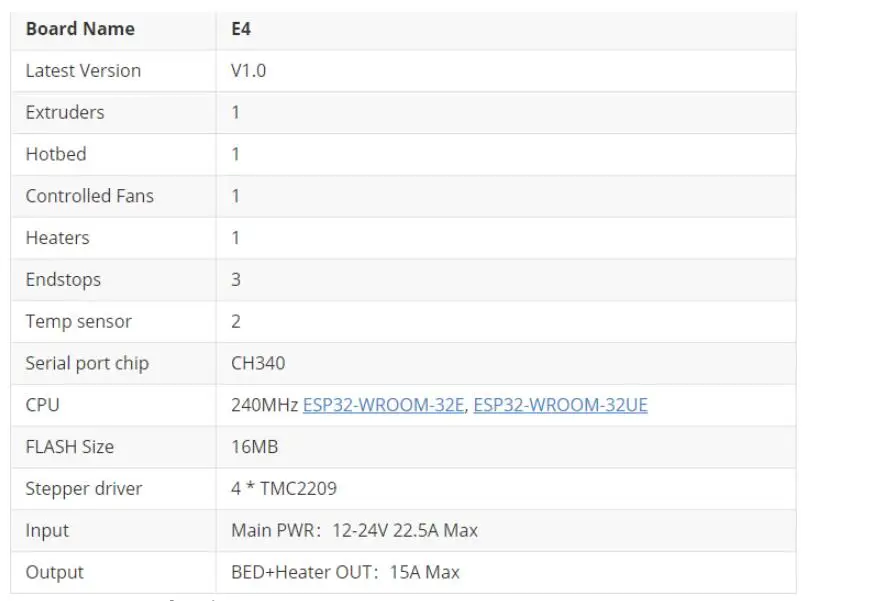

Características

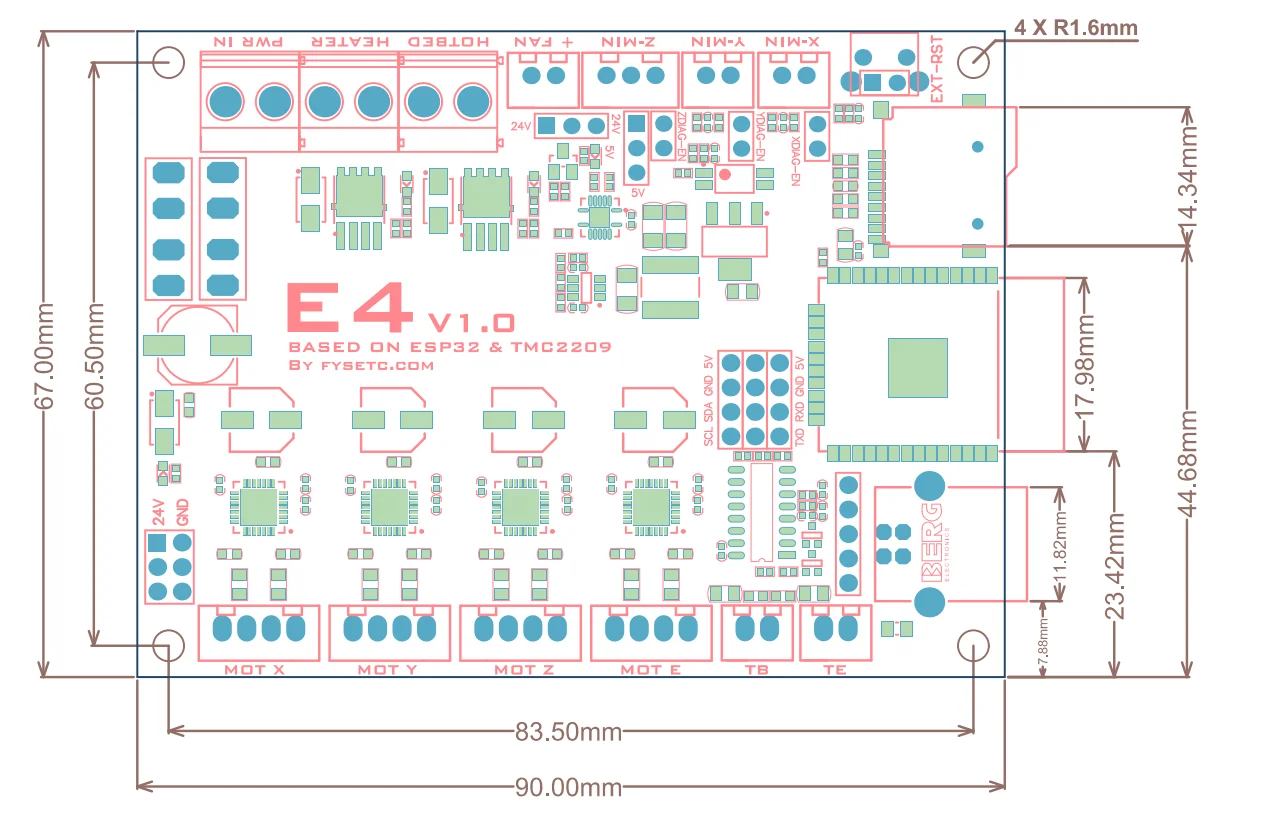

-Tamaño compacto: 90mm x 67mm
-Soporte Wi-Fi nativo
-Fuente de alimentación de entrada de 12 a 24V, 3 salidas de potencia y 3 salidas de 5V
-4 * ** TMC2209 ** unidades paso a paso: eje X, Y, Z y E
-Enchufe de tarjeta TF integrado
-CH340 para conexión USB serial de alta velocidad
-X, Y y Z min finales; también admite Homing sin sensor
-Permite el uso de una sonda de eje Z, como un sensor inductivo, que funciona con el voltaje de suministro de entrada (12V a 24V) o 5V
-Un ventilador controlable, puede elegir el voltaje de la fuente de alimentación (12/24V) o el voltaje de 5V para ello
-Conector Xh2.54, firme y fácil de enchufar
-PCB:
-Tinta negra mate, proceso de pulverización de estaño sin plomo
PCB de alta calidad y alta temperatura, de alta calidad

¿Por qué necesita este tablero?

Si desea poder controlar su impresora 3D a través de un navegador Web sin tener que comprar componentes adicionales como una Raspberry Pi para Octoprint, esta placa es para usted. Si tiene una granja de impresión y desea poder comenzar a imprimir de forma remota a través de Wi-Fi, esta placa es para usted.

Soporte Wi-Fi nativo

FYSETC E4 se basa en el microcontrolador ESP32, por lo que el E4 admite protocolos 802,11 b/G/n, y una horquilla personalizada del firmware Marlin se puede utilizar en la placa para permitir que la placa se controle a través de un navegador web.

Esto elimina la necesidad de los controladores LCD tradicionales que utilizan la mayoría de las otras placas. Tampoco es necesario conectar una Raspberry Pi para controlar la impresora a través de una interfaz web. La interfaz web es la popular webUI ESP3D, que se ejecuta de forma nativa en la horquilla personalizada de Marlin. La impresora se puede controlar a través de cualquier navegador web, ya sea un PC, teléfono inteligente o tableta.

Por ejemplo, puede cortar su modelo 3D usando un software de corte en su PC, luego usar el navegador web de su PC para conectarse a la impresora, envíe el archivo GCODE rebanado a la impresora a través de Wi-Fi. Luego, usando el mismo navegador web, puede decirle a la impresora que comience a imprimir.

Controladores paso a paso Trinamic

FYSETC E4 utiliza el último y mejor controlador de pasos: TMC2209.

1. Ultra silencioso
2. Buena disipación del calor
3. Corriente máxima de hasta 2A
4. Gran disipador de calor, buena disipación de calor

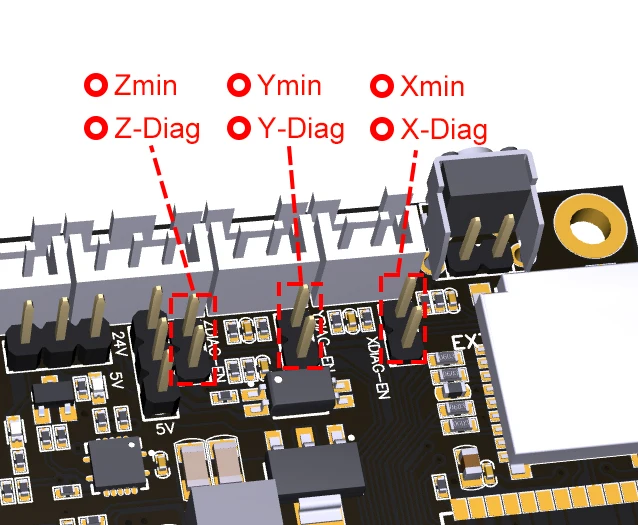

5. Admite función de localización sin sensor.

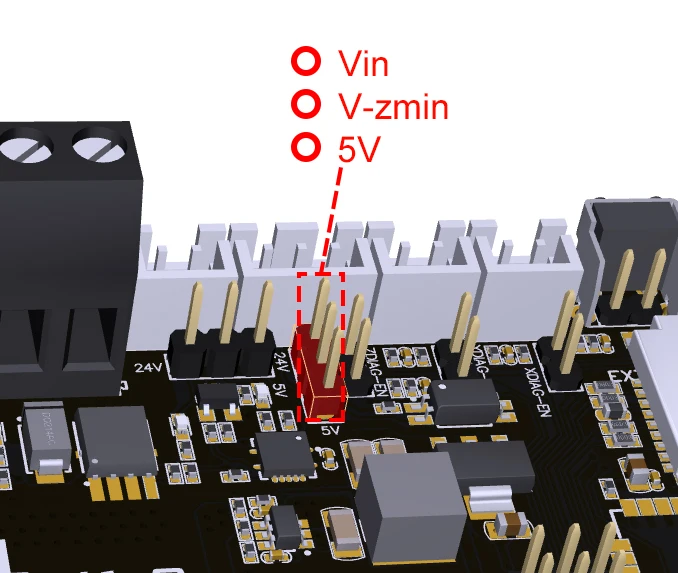

Alto voltaje para sondas

Un problema común cuando se utilizan sondas inductivas o capacitivas es el voltaje al que se alimentan. Estas sondas generalmente están conectadas al tope final Z, que está Alimentado directamente por el microcontrolador. Esto significa 5V o 3,3 V, pero estas sondas no están diseñadas para voltajes tan bajos. En su lugar, generalmente están diseñados para funcionar a 6V o más. El uso de un voltaje más bajo para operar tales sondas reduce su distancia de detección y, por lo tanto, su efectividad.

El FYSETC E4 tiene un conector dedicado para dicha sonda Z que utiliza el voltaje de la fuente de alimentación para alimentar la sonda. Si está utilizando 12V para la fuente de alimentación, la sonda funcionará con 12V y viceversa cuando use una fuente de alimentación de 24V. Esto permite que la sonda funcione dentro de sus especificaciones, ofreciendo distancias de detección óptimas.

Antena integrada o externa

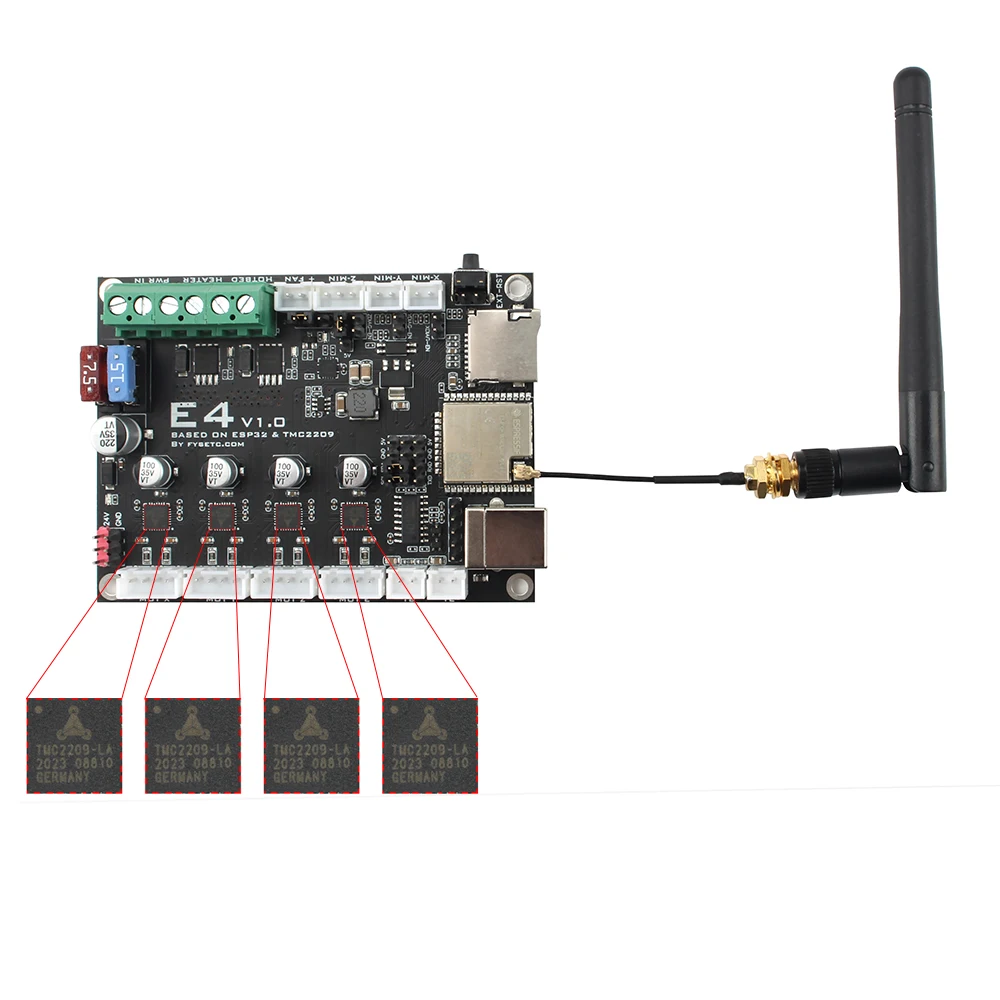

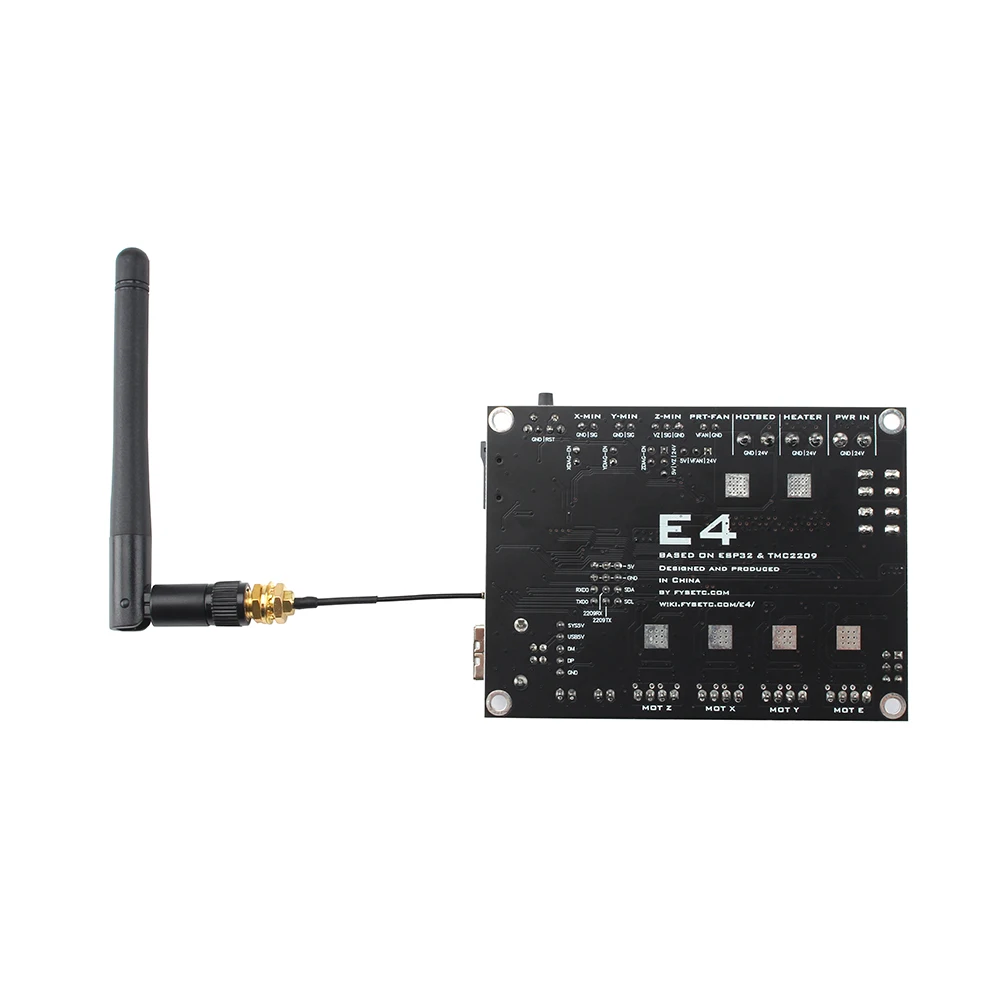

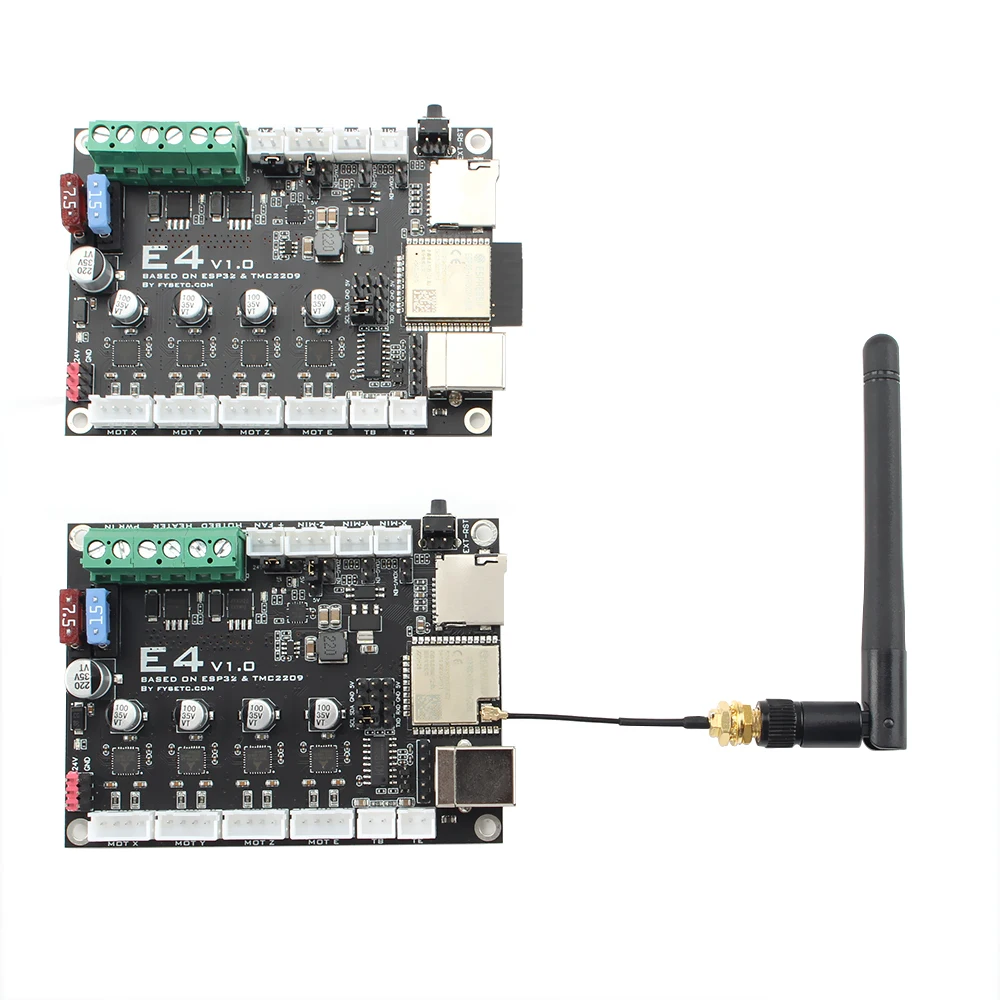

Hay dos versiones de la placa E4. Una es que la antena del módulo WiFi está a bordo. Y el otro es un módulo WiFi con una antena externa. Esta opción le da la opción de instalar la placa en una caja cerrada, la antena externa puede evitar el problema del debilitamiento de la señal WIFI en un espacio reducido.

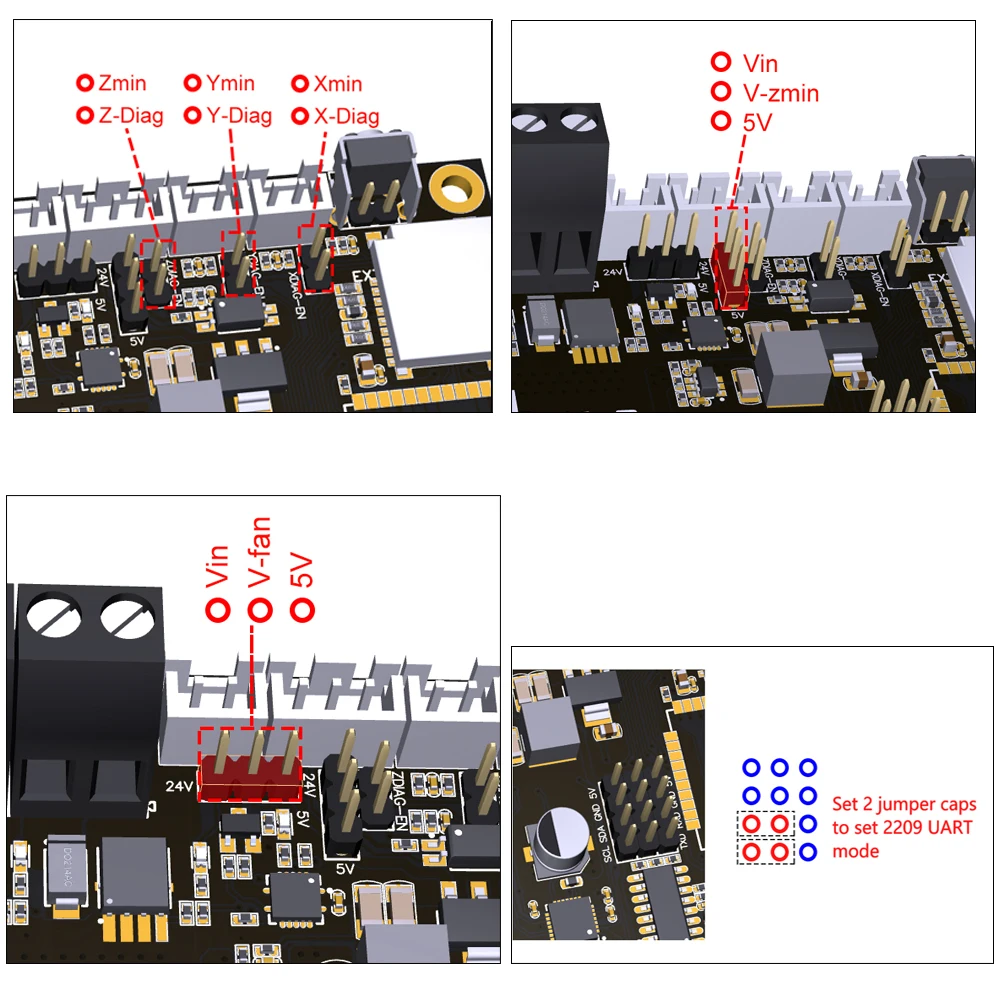

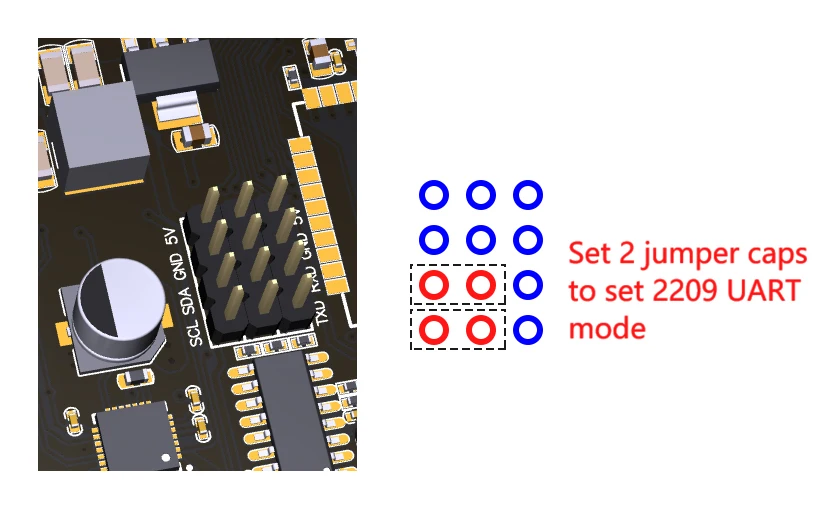

Jumper Introducción

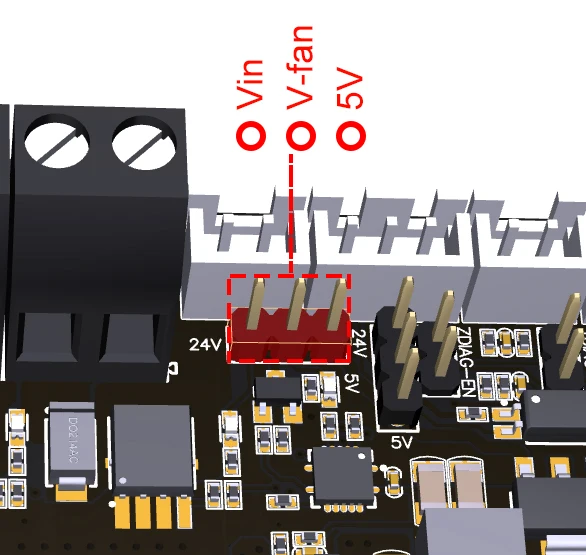

Puente de potencia

Firmware

El firmware de fábrica viene con la bifurcación personalizada de Marlin, así como la interfaz web. Puede obtenerlo en nuestro [github](). Siempre debe modificarlo en función de la configuración de su máquina. Puede seguir nuestro vídeo o los siguientes pasos:

1. Encienda el FYSETC E4 y luego conecte su PC, teléfono inteligente o tableta al SSID "MARLIN_ESP" (La contraseña predeterminada es "12345678").
2. Una vez conectado, abra un navegador web y vaya a 192.168. 0,1 "que cargará la interfaz web ESP3D.
3. Vaya a la pestaña "ESP3D" e introduzca su configuración WiFi (SSID y contraseña).
4. Reinicia el FYSETC E4. Ahora debería conectarse a su enrutador.
5. Conecte el cable USB a E4 y su PC con velocidad de transmisión de 115200 y envíe el comando de serie "[ESP111]" para obtener la dirección IP E4.
6. Use su navegador web y visite la dirección IP que acaba de obtener para acceder a la interfaz web.
7. Ahora puede actualizar el firmware. Descargue la horquilla personalizada desde [AQUÍ]
https://github.com/FYSETC/FYSETC-E4/tree/main/firmware
, Edite Configuration.h y Configuration_adv.h para que se adapte a sus necesidades, luego compile. En PlatformIO, puedes agregar "upload_port=IP adderrs of your E4" a tu archivo platformio.ini para permitir actualizaciones OTA. O bien, después de que se haya compilado el firmware, use la interfaz web, vaya a la pestaña "ESP3D", y hay una opción para la actualización del firmware que permite cargar el archivo Firmware. bin.
