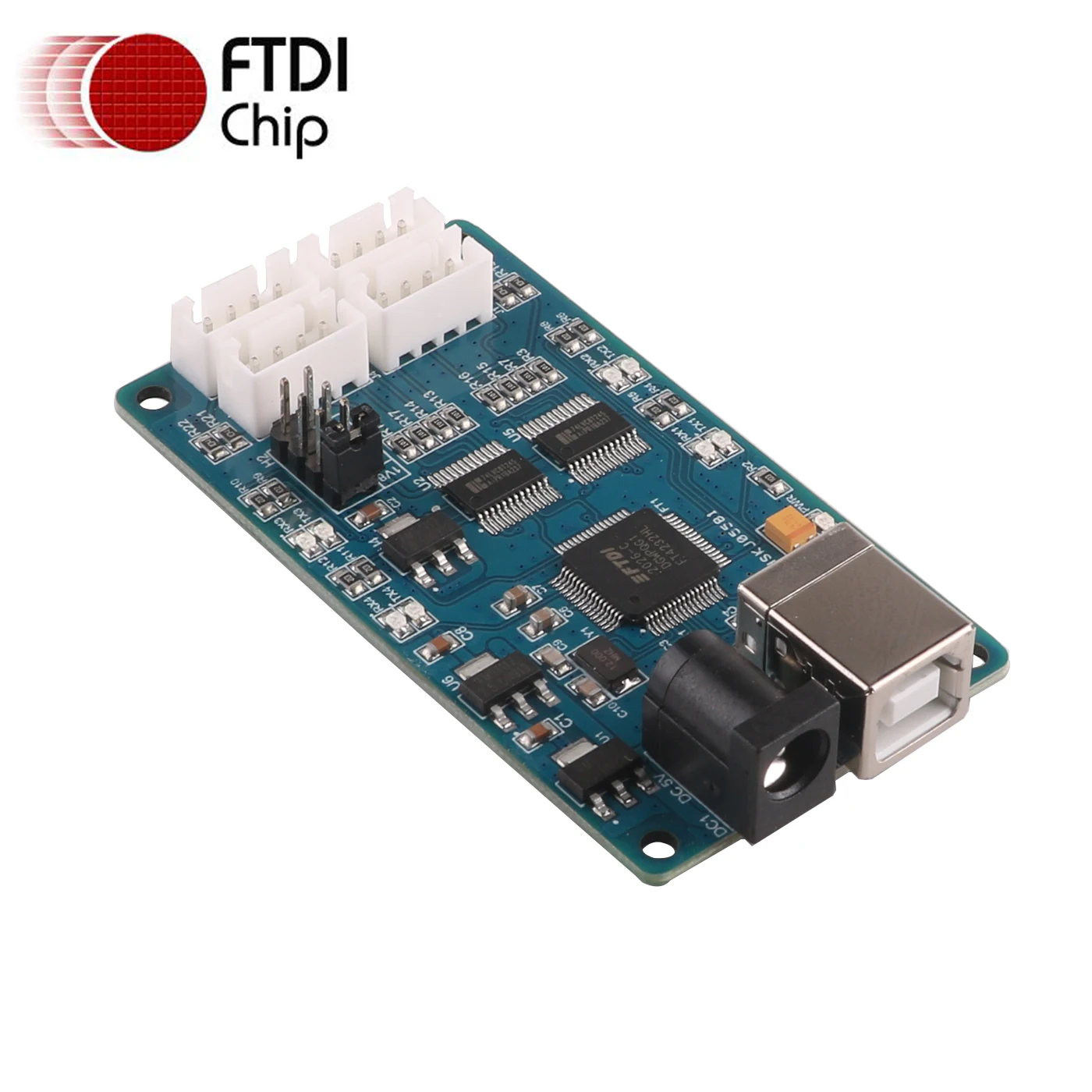

FTDI FT4232HL USB a 4 canales 1,8 V 2,5 V 3,3 V 5V TTL UART Adaptador convertidor serie de nivel lógico Cable de comunicación

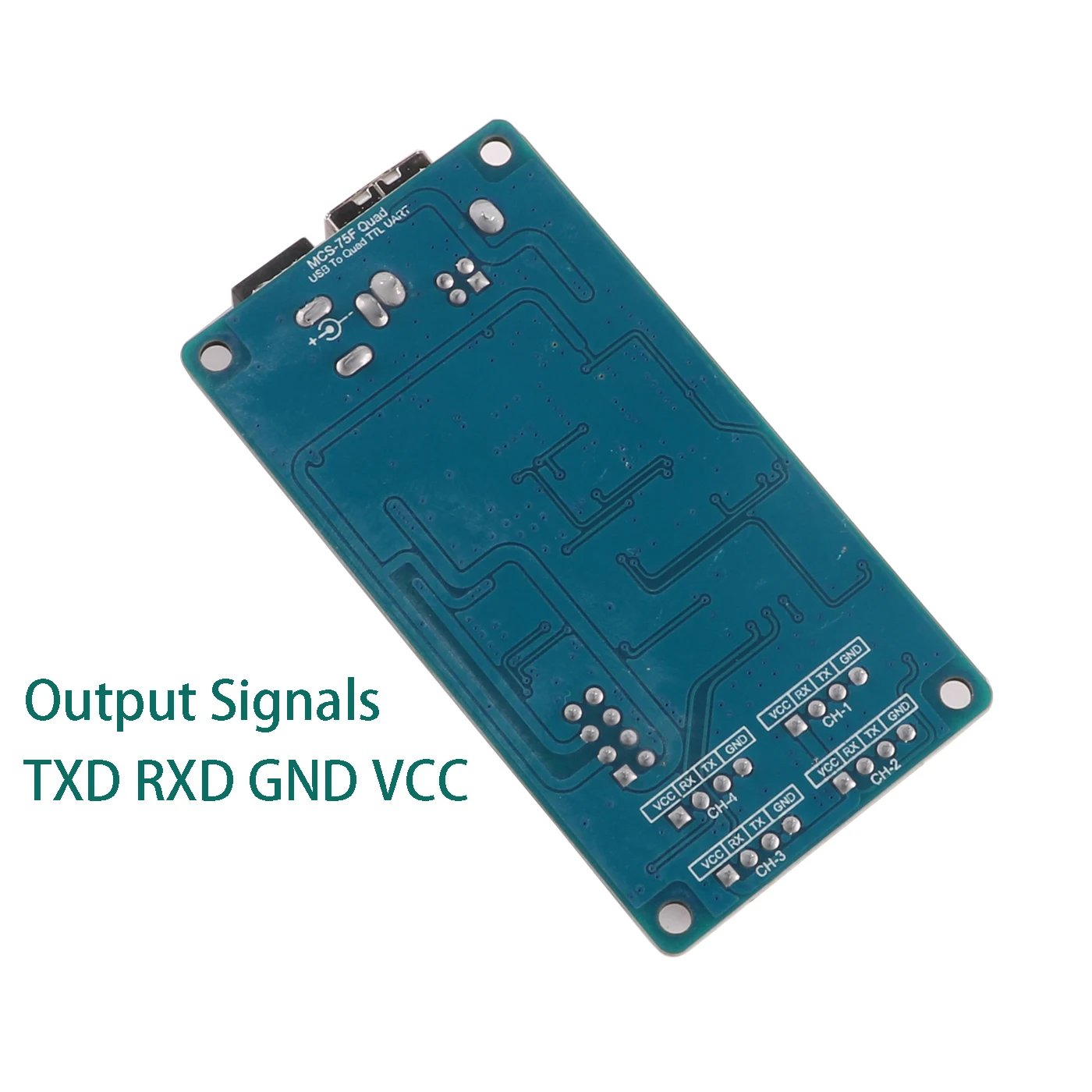

Cable serial FTDI FT4232HL de 4 puertos TTL UART de alta velocidad

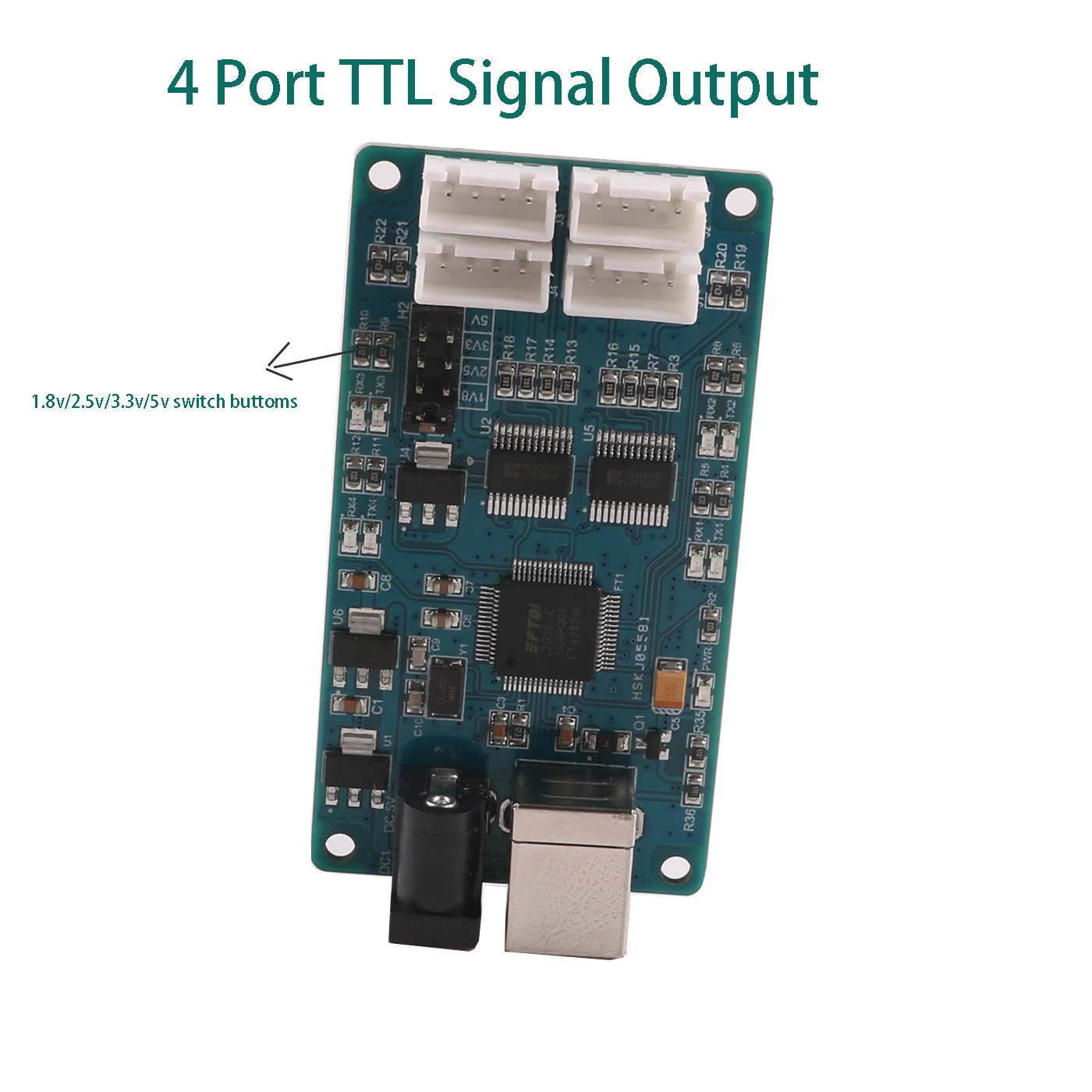

Nivel TTL: botones de interruptor de 1,8 V 2,5 V 3,3 V 5V
Soporte Win7/8/10/11/XP/android/Mac OS/Linux/Vista/WinCE
Soporte EEPROM, FT-Prog programable
Inspección electrónica 100% e inspección de apariencia por el Departamento de fábrica de QC.

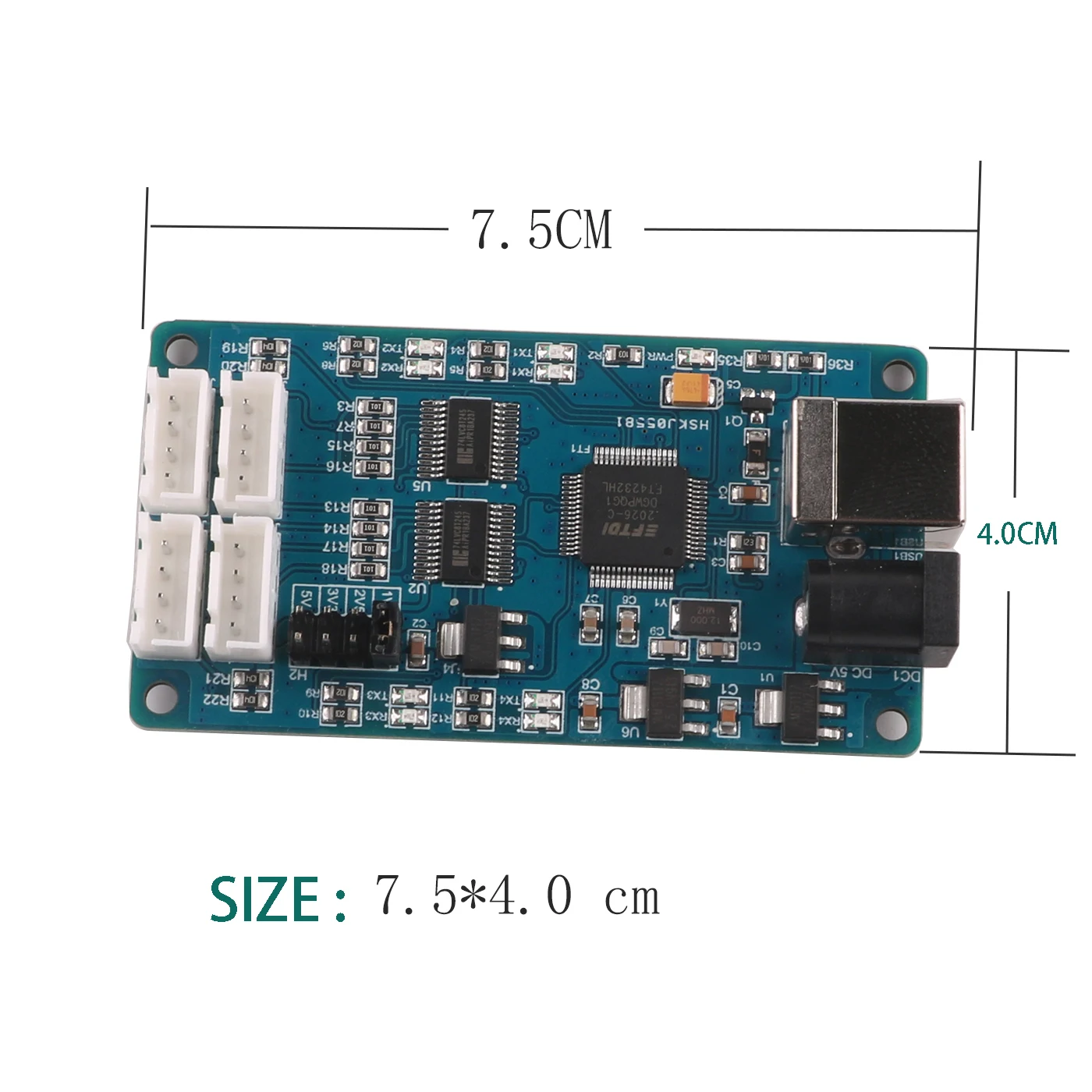

Tamaño: 7,5*4,0 cm

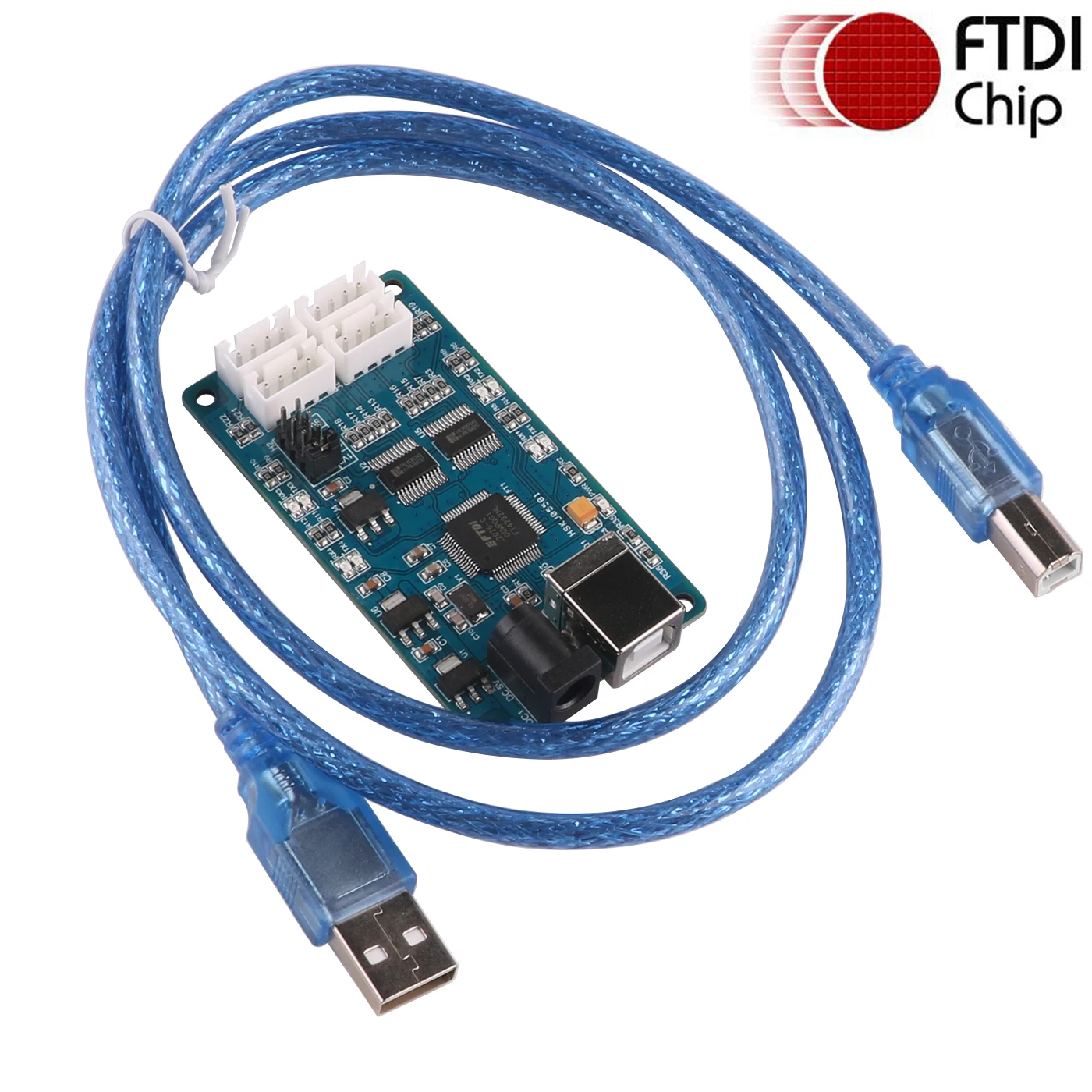

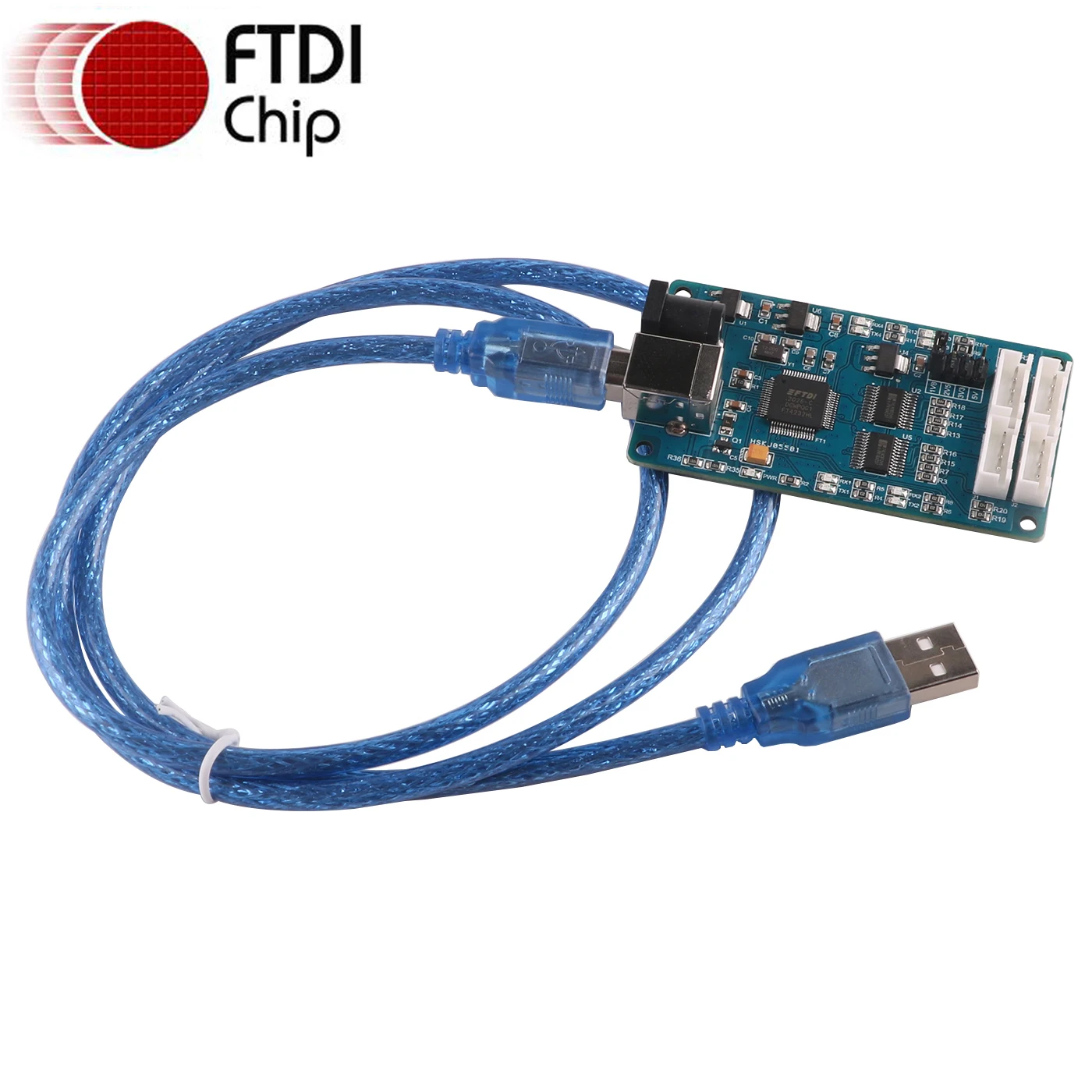

Opción de Versión: solo adaptador, o con cable USB de 1,0 m, o con cable USB de 1,5 m
Controlador FTDI:
Paquete: 1 x FTDI USB a 4 canales puertos 1,8 V 2,5 V 3,3 V 5V TTL cable de programación del adaptador serie
FT4232H-IC UART USB cuádruple de alta velocidad
La serie de entrega de energía de alta velocidad USB ahora está disponible aquí. Con la funcionalidad de entrega de potencia (PD) añadida a la serie de alta velocidad existente.
El FT4232H es la quinta generación de dispositivos USB de FTDI. El FT4232H es un USB 2,0 de alta velocidad (480 Mb/s) a UART IC. Tiene la capacidad de ser configurado en una variedad de interfaces seriales o paralelas estándar de la industria.
El FT4232H cuenta con 4 UARTs. Dos de estos tienen la opción de configurar de forma independiente un motor MPSSE, esto permite que el FT4232H funcione como dos puertos UART/Bit-Bang más dos motores MPSSE utilizados para emular JTAG, SPI, I2C, bit-bang u otros modos seriales síncronos.
El FT4232H está disponible en paquetes LQFP/QFN de 64 pines sin Pb (compatible con RoHS) y VQFN de 56 pines.
Características principales del hardware
USB de un solo chip a puertos serie cuádruples con una variedad de configuraciones.
Protocolo USB completo manejado en el chip. No se requiere programación de firmware específica USB.
USB 2,0 de alta velocidad (480Mbits/segundo) y velocidad completa (12Mbits/segundo) compatible.
Dos motores en serie síncronos Multiprotocolo (MPSSE) en el canal A y el canal B, para simplificar el diseño del Protocolo en serie síncrono (USB a JTAG, I2C, SPI o BIT-bang).
Generadores de velocidad en baudios independientes.
Velocidad de transferencia de datos RS232/RS422/RS485 UART de hasta 12Mbaud. (Velocidad DE DATOS RS232 limitada por un cambiador de nivel externo).
Los controladores de Puerto Com virtual (VCP) y directo (D2XX) libres de derechos de FTDI eliminan el requisito para el desarrollo de controladores USB en la mayoría de los casos.
Se pueden agregar indicadores TX/RX de tráfico opcionales con LED y un registro de cambio externo 74HC595.
Tiempo de espera de recepción ajustable.
Soporte para USB suspender y reanudar condiciones a través de PWREN #, SUSPEND # y RI # pines.
El diseño altamente integrado incluye regulador LDO de + 1,8 V para VCORE, función POR integrada y multiplicador de reloj en chip PLL (12MHz - 480MHz).
Estilo FTDI FT232B, opción de interfaz UART serie asíncrona con señales de interfaz de módem y enlace de hardware completo.
Hardware totalmente asistido o software X-On / X-Off.
La interfaz UART admite datos de 7/8 bits, 1/2 bits de parada e impar/PAR/marca/espacio/sin paridad.
Control de transmisión automática para aplicaciones Serie RS485 usando pin TXDEN.
Modo de configuración operativa y cadenas de descripción USB configurables en EEPROM externo a través de la interfaz USB.
Bajo funcionamiento y corriente de suspensión USB.
Unidad de E/S configurable (4,8, mA 12 o 16) y velocidad de giro.
Admite configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Controlador host UHCI/OHCI/EHCI compatible.
Modo de transferencia de datos a granel USB (paquetes de 512 bytes en modo de alta velocidad).
DLLs de Windows dedicados disponibles para aplicaciones USB a JTAG, USB a SPI y USB a I2C.
+ 1,8 V (núcleo del chip) y + 3,3 V interfaz de E/S (+ 5V tolerante).
Rango de temperatura de funcionamiento industrial extendido de-40 °C a 85 °C.
Paquetes compactos 64-LD sin plomo LQFP/LQFN y 56-LD VQFN.
+ Rango de voltaje de funcionamiento de suministro único de 3,3 V.
