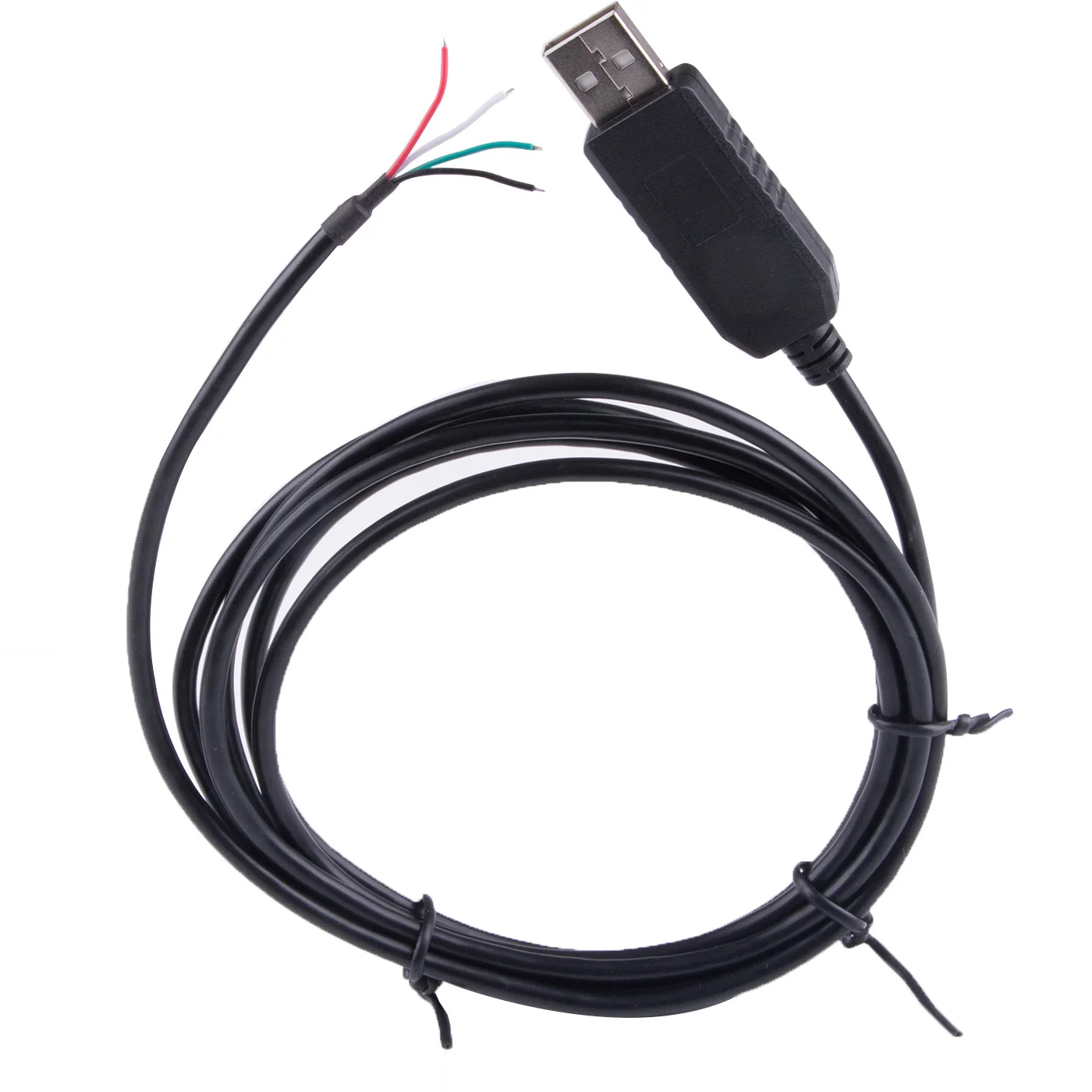

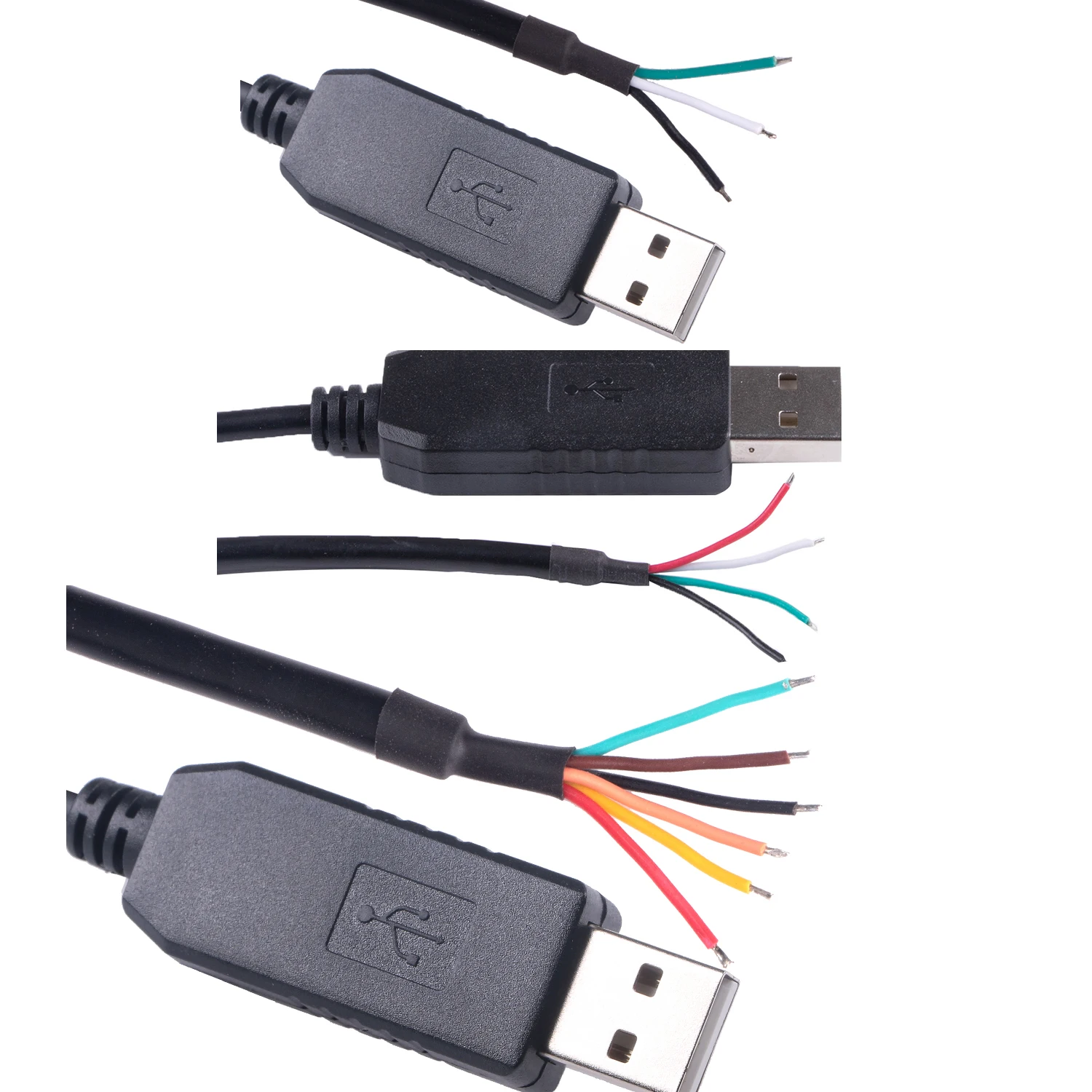

FTDI USB a RS232 adaptador de convertidor de serie Cable de extremo de Cable con 3 pines 4Pin 6 pines Compatible USB-RS232-WE

Chip Original Geniune FTDI importado del Reino Unido.

Admite EEPROM, reescritura

Apoyo Win7/8/10/XP/2000/Android/Mac OS/Linux/Vista/Wince

FTDI conductor Descargar:Para el controlador FTDI, haga clic aquí.

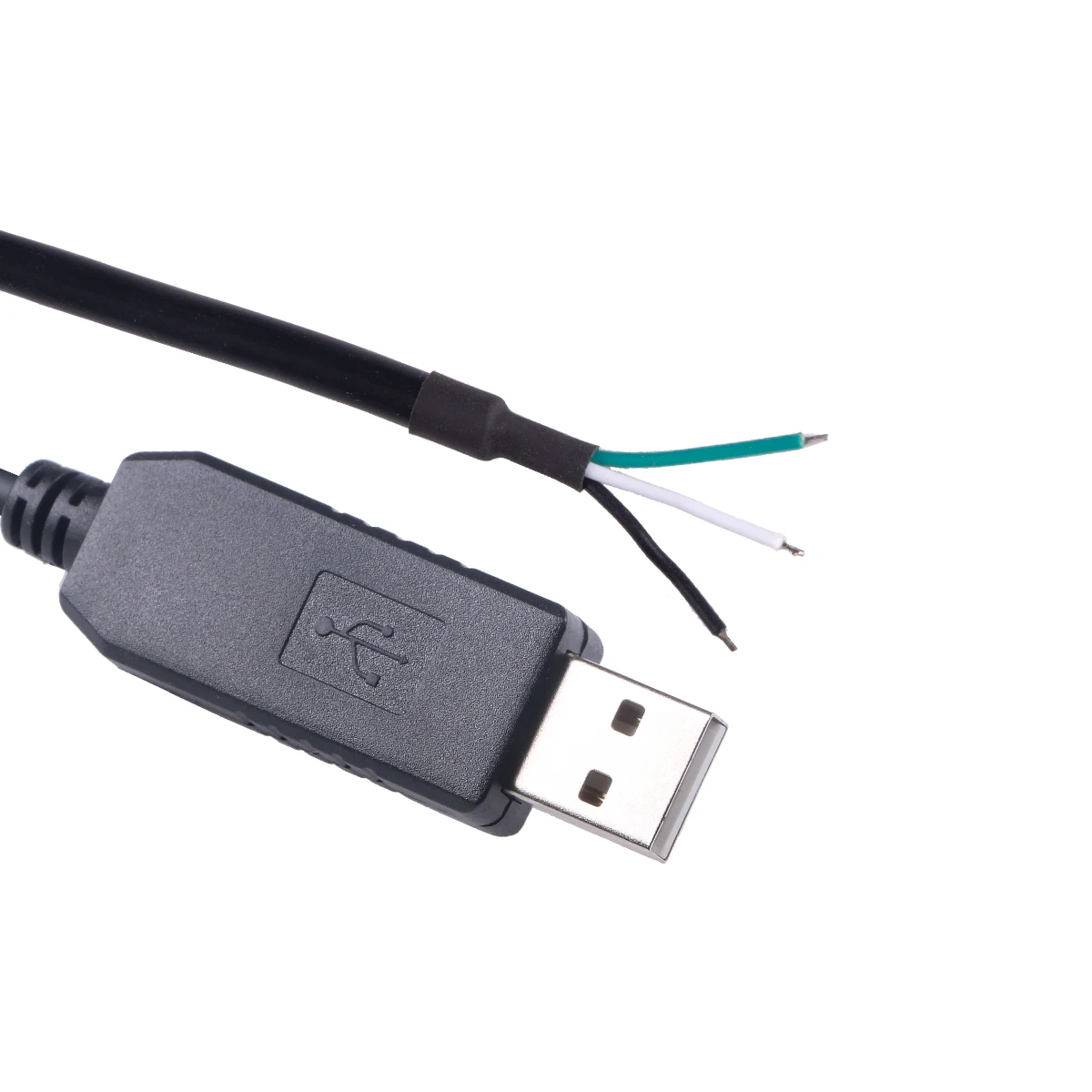

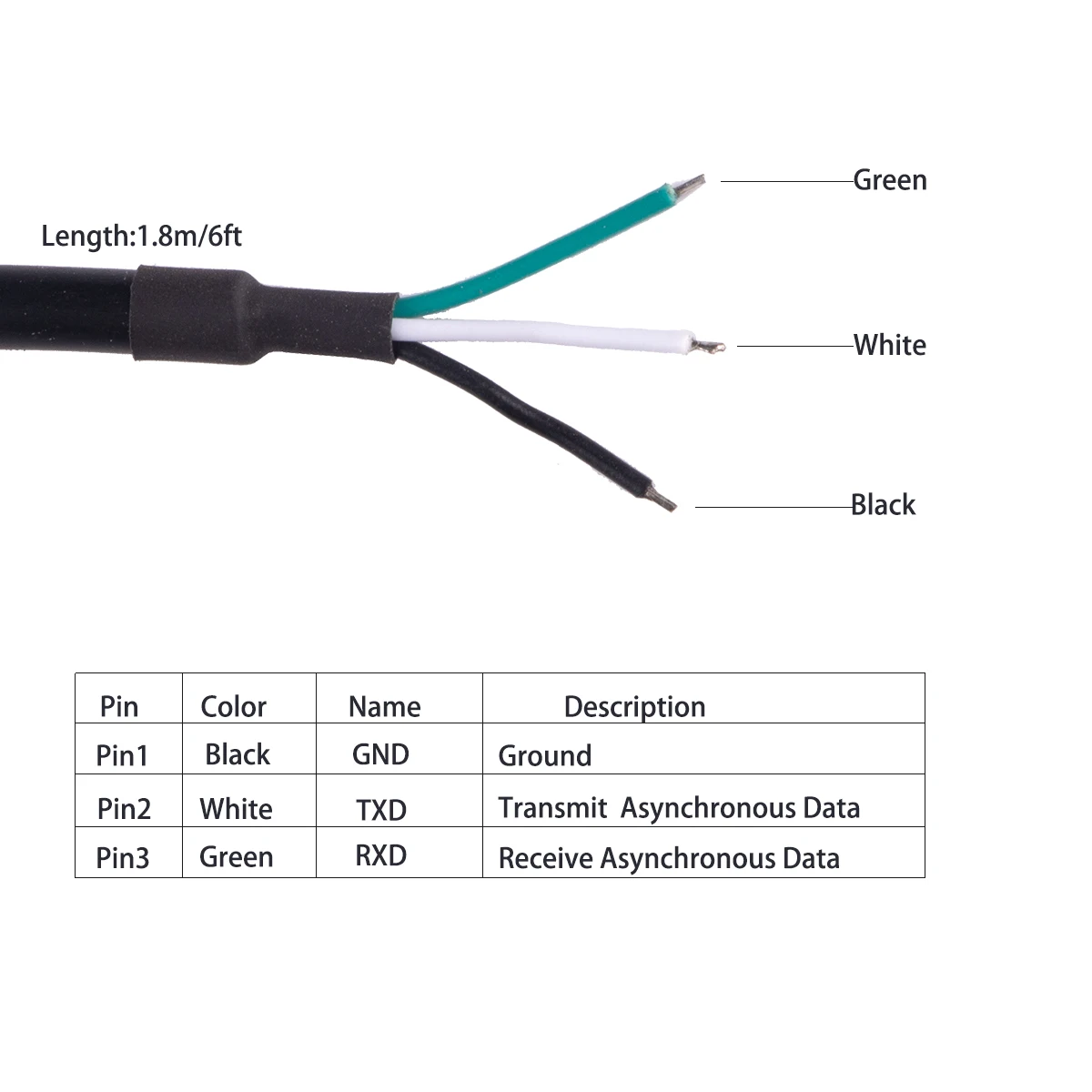

3Pin de final:Blanco-txd, verde-RXD, negro-GND 28AWG, PVC, cable de cobre desnudo (extremo del cable, puede engarzar el conector VGA según lo requiera yoru)

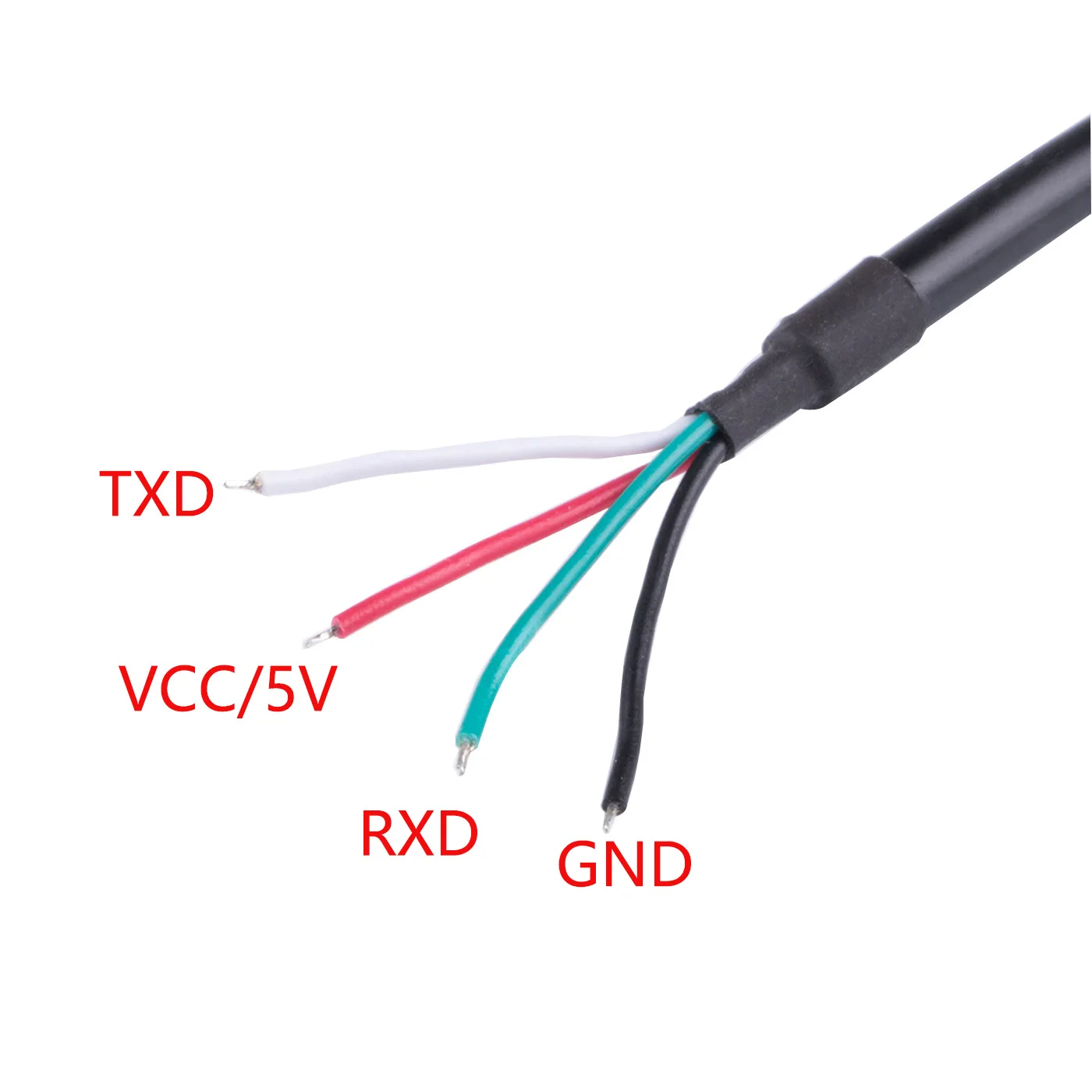

4Pin de final:Blanco-TXD, verde-RXD, negro-GND, rojo-VCC/5V 28AWG PVC, cables de cobre desnudo (extremo del cable, puede engarzar el conector JR como su requiera)

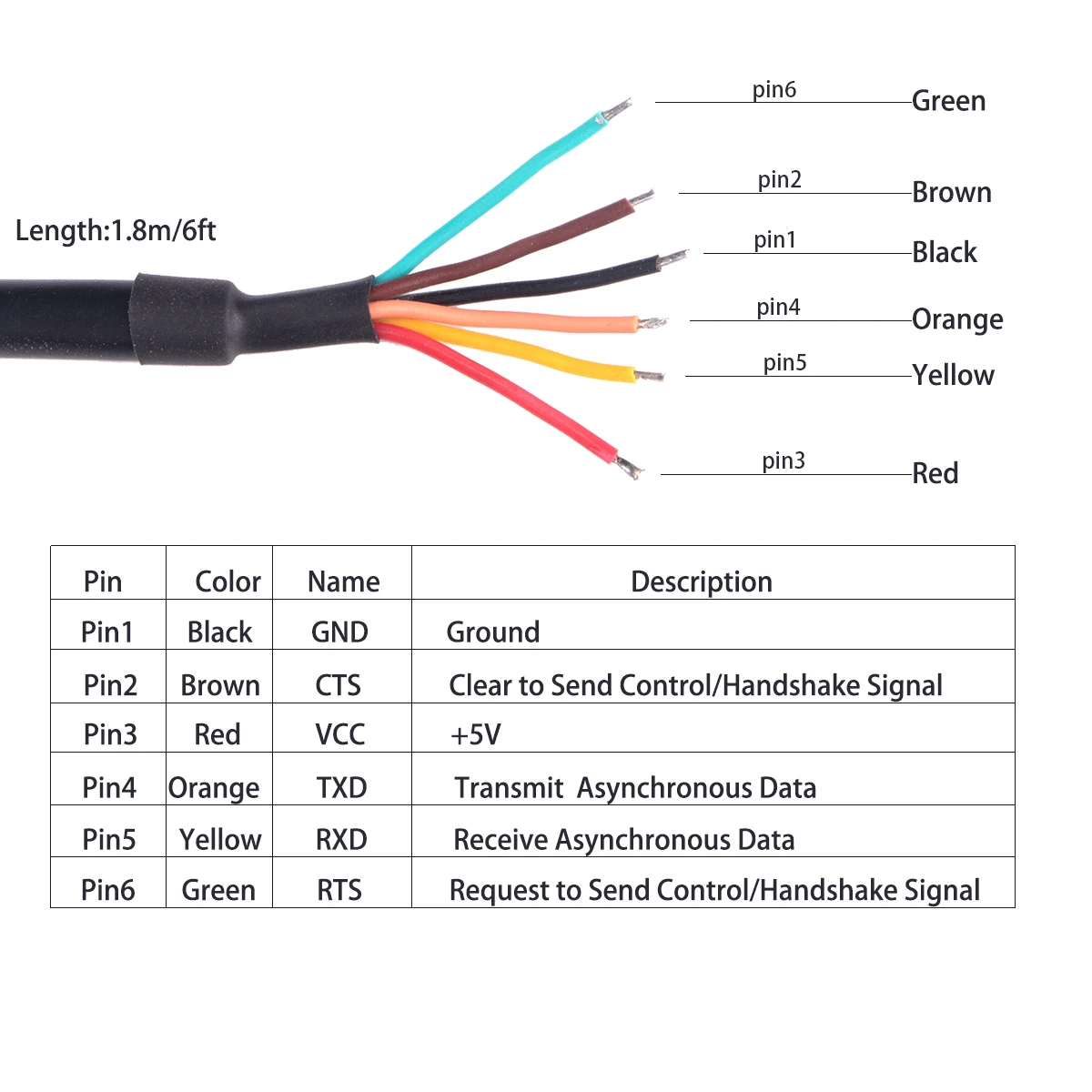

6Pin de final:Naranja-TXD, amarillo-RXD, marrón-CTS, verde-RTS, negro-GND, Red-5V 24AWG, PVC, cable de cobre desnudo (extremo del cable, no puede engarzar el conector de VGA).

El FT232R es el último dispositivo que se añadirá a la gama FTDI de dispositivos de circuito integrado con interfaz USB UART. El FT232R es un interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo FTDIChip-ID? Seguridad dongle función Además, los modos de interfaz bit bang asíncrono y síncrono están disponibles. Los diseños USB a serial que usan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito del reloj y las resistencias USB en el dispositivo.

El FT232R añade dos nuevas funciones en comparación con sus precursores, lo que lo convierte de forma efectiva en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24MHz y 48MHz) se puede sacar del dispositivo y utilizar para conducir un microcontrolador o una lógica externa. Un número único (¿El ftdichip-id?) se quema en el dispositivo durante la fabricación y se puede leer sobre USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de aplicación del cliente de ser copiado.

• Interfaz de transferencia de datos en serie asíncrona de un solo chip USB.

• Protocolo USB completo manejado en el chip - No se requiere programación de firmware específica USB.

• La interfaz UART admite 7 u 8 bits de datos, 1 o 2 bits de parada y odd / even / mark / space/sin paridad.

• Hardware totalmente asistido o software x-on/x-off.

• Tasas de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y 300 baudios a 1 Megabaud (RS232).

• Soporte integrado para caracteres de eventos y condiciones de rotura de línea.

• ¿Nuevo USB ftdichip-id? Característica

• Nuevos pines de E/S configurables CBUS.

• Control de búfer de transmisión automática para aplicaciones RS485.

• Transmite y recibe señales de accionamiento LED.

• Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.

• FIFO recibe y transmite amortiguadores para un alto rendimiento de datos.

• Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes utilizando tecnología de suavizado de búfer para permitir un alto rendimiento de datos.

• Tiempo de espera ajustable del amortiguador de recepción.

• Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.

• Nueva opción de modo CBUS bit bang.

• EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.

• Dispositivo suministrado preprogramado con número de serie USB único.

• Admite suspensión/reanudación por USB.

• Soporte para configuraciones USB alimentadas por bus, autoalimentadas y de alta potencia alimentadas por bus.

• Convertidor de nivel de 3,3 V integrado para E/S USB.

• Convertidor de nivel integrada en UART y CBUS para interfaz a lógica de 5V-1,8 V.

• Salida de accionamiento CMOS y entrada TTL verdadera de 5V/3,3 V/2,8 V/1,8 V.

• Opción de unidad de salida de pin de E/S alta.

• ¡USB integrado resistencias!

• Circuito integrado de reinicio de encendido.

• Reloj totalmente integrado: no se requiere cristal externo, oscilador ni resonador.

• Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.

• Opción de Inversión de señal UART.

• Modo de transferencia USB a granel.

• Suministro único de 3,3 V a 5,25 V.

• Funcionamiento bajo y corriente de suspensión USB.

• Bajo consumo de ancho de banda USB.

• El extremo/OHCI/se alimenta mediante controlador de host compatible

• Compatible con USB 2,0 de velocidad completa.

• Rango de temperatura de funcionamiento extendido de-40 °C a 85 °C.

Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:

• Windows 10

• Windows 8,1 x64

• Windows 8

• Windows 8 x64

• Windows Server2012

• Windows Server 2008 R2

• Windows 7

• Windows 7 x64

• Windows Server 2008

• Windows Server 2008 x64

• Windows Vista

• Windows Vista x64

• Windows Server 2003

• Windows Server 2003 x64

• Windows XP

• Windows XP x64

• Windows ME

• Windows 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (versión 4,2 y mayor)

• Android

• Windows RT

Apoyo para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7.0

Compatible con versiones anteriores de Windows Desktop

Nota: Microsoft ha finalizado la compatibilidad para certificar XP y VISTA a través de su programa de prueba WHCK. Como tal, XP y VISTA funcionarán en las compilaciones actuales, pero no están certificadas por Microsoft.

Las diferencias en el conductor de la API

Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: Controladores de puerto Virtual COM (VCP) y controladores directos (D2XX). El controlador VCP emula un puerto serie de PC estándar para que el dispositivo USB se pueda comunicar como un dispositivo RS232. El controlador D2XX permite acceso directo a un dispositivo USB a través de una interfaz DLL.

Para localizar los controladores que deseas instalar en un dispositivo, selecciona cuál de los tipos de controladores que deseas usar (VCPOD2XX) Y luego localice los sistemas operativos adecuados. Con la excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles en cada paquete de controladores.

Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación: TN 132 adición de dispositivos FTDI, compatibilidad con controladores VCP para Android
