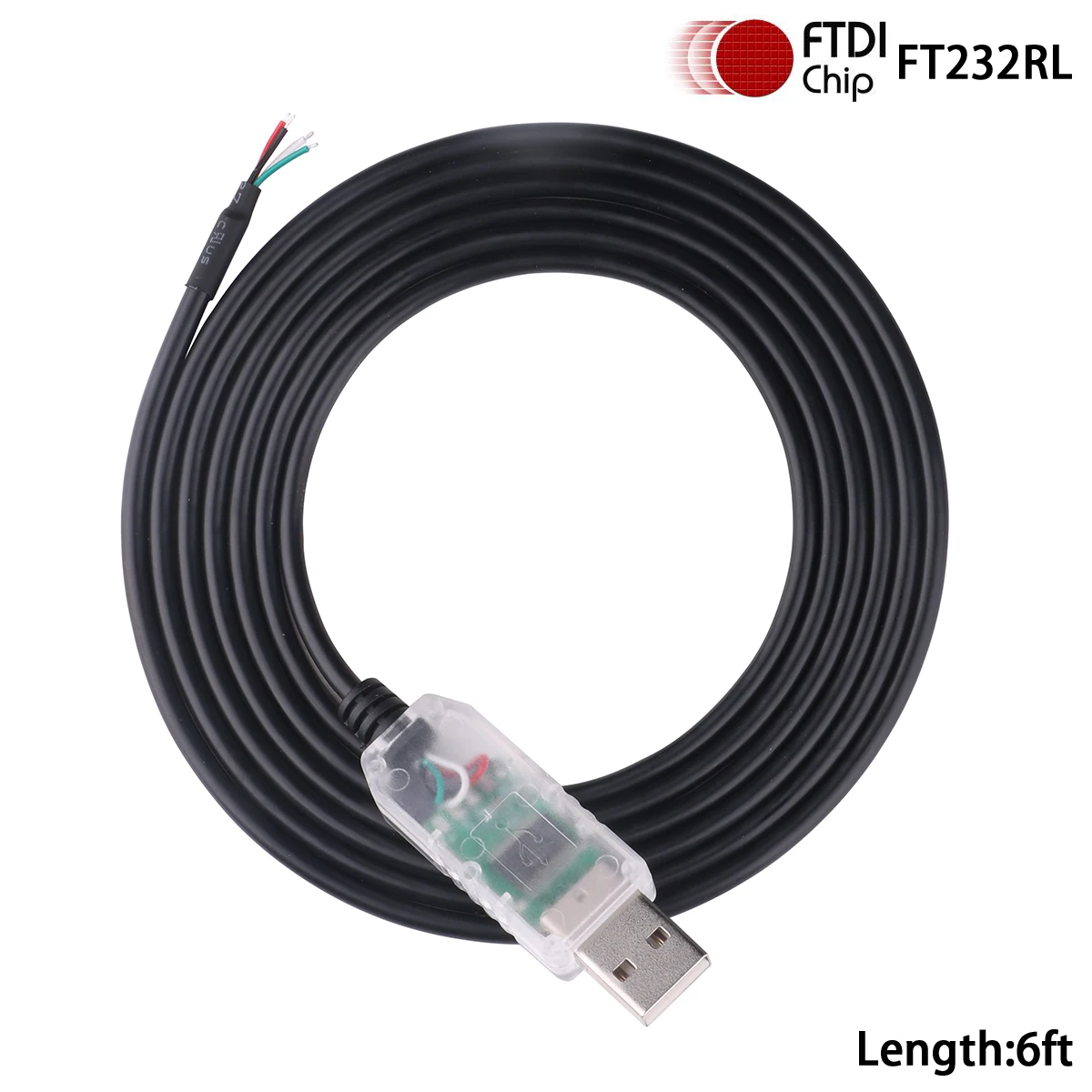

Longitud del Cable
Color
Descripción

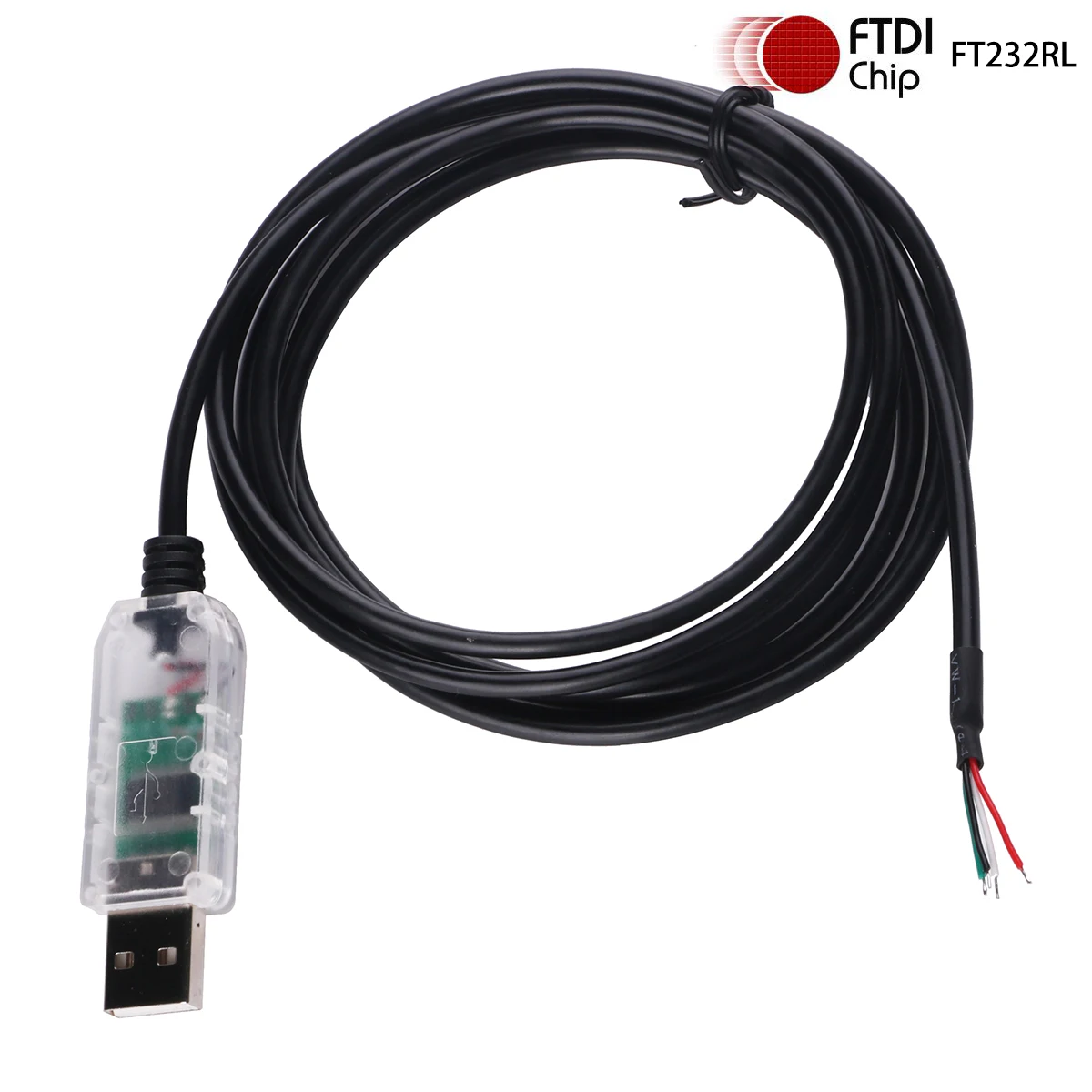

FTDI USB a RS232 Cable Convertidor en serie pelado con extremo de cable Compatible con Win10
Importación de chip FTDI genuino del Reino Unido.
Chip: FTDI + ZT213, cable de nivel de señal USB RS232. Sin cable TTL
Soporta Win10 Win7 8 XP 2000, Linux, vista, Android, Mac os
Descarga del controlador,

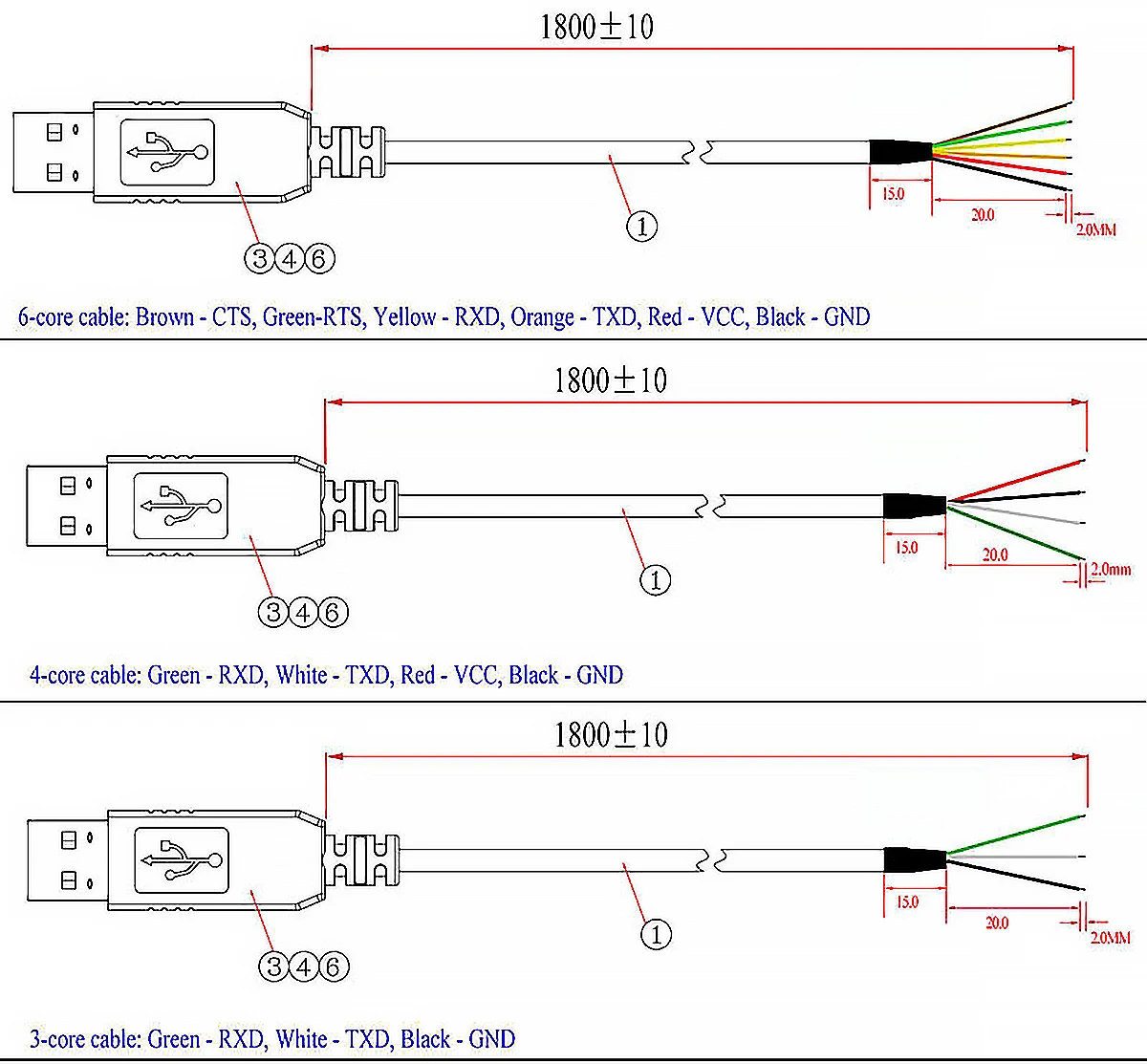

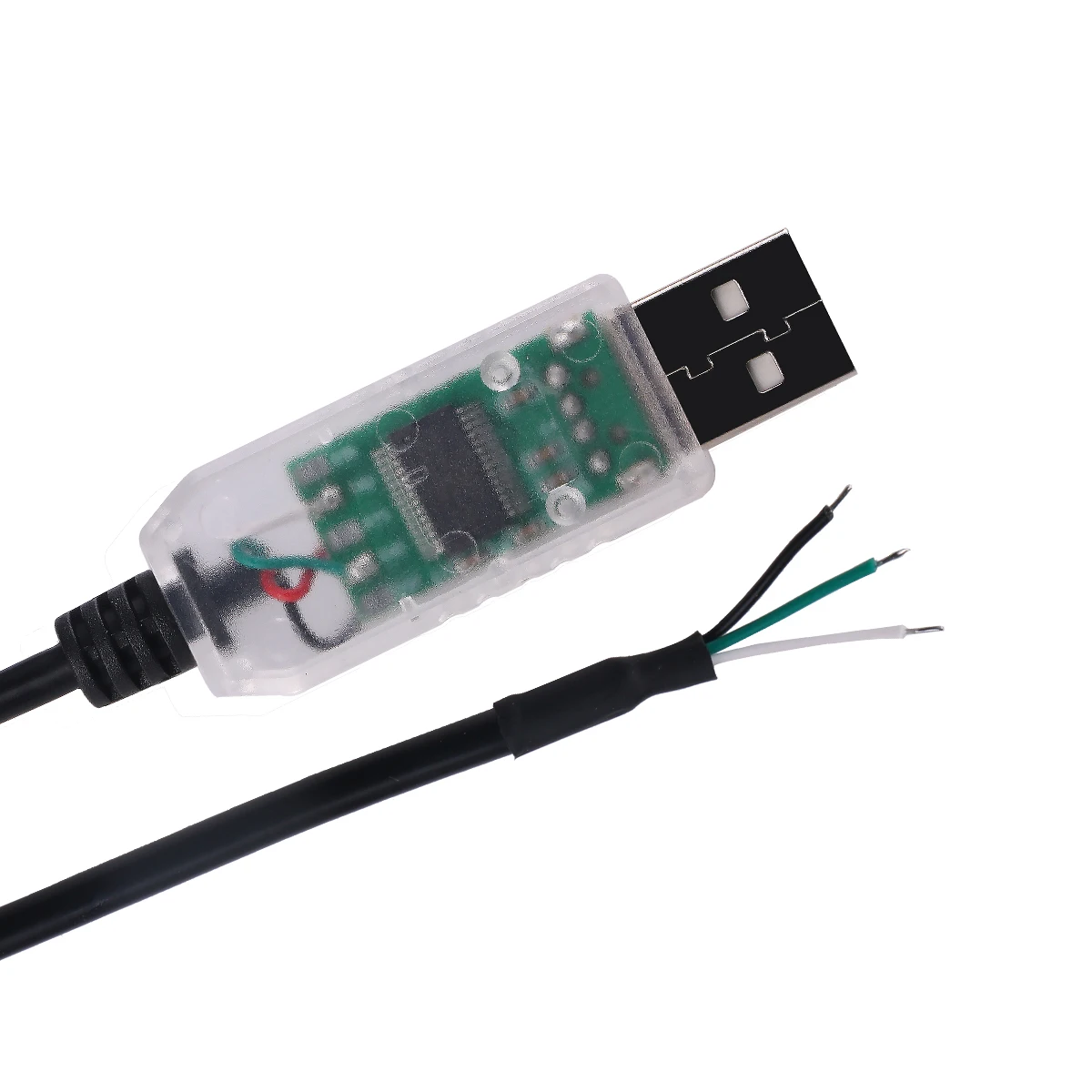

Asignación de pines 01: 3 núcleos-Blanco-TXD, Negro-GND

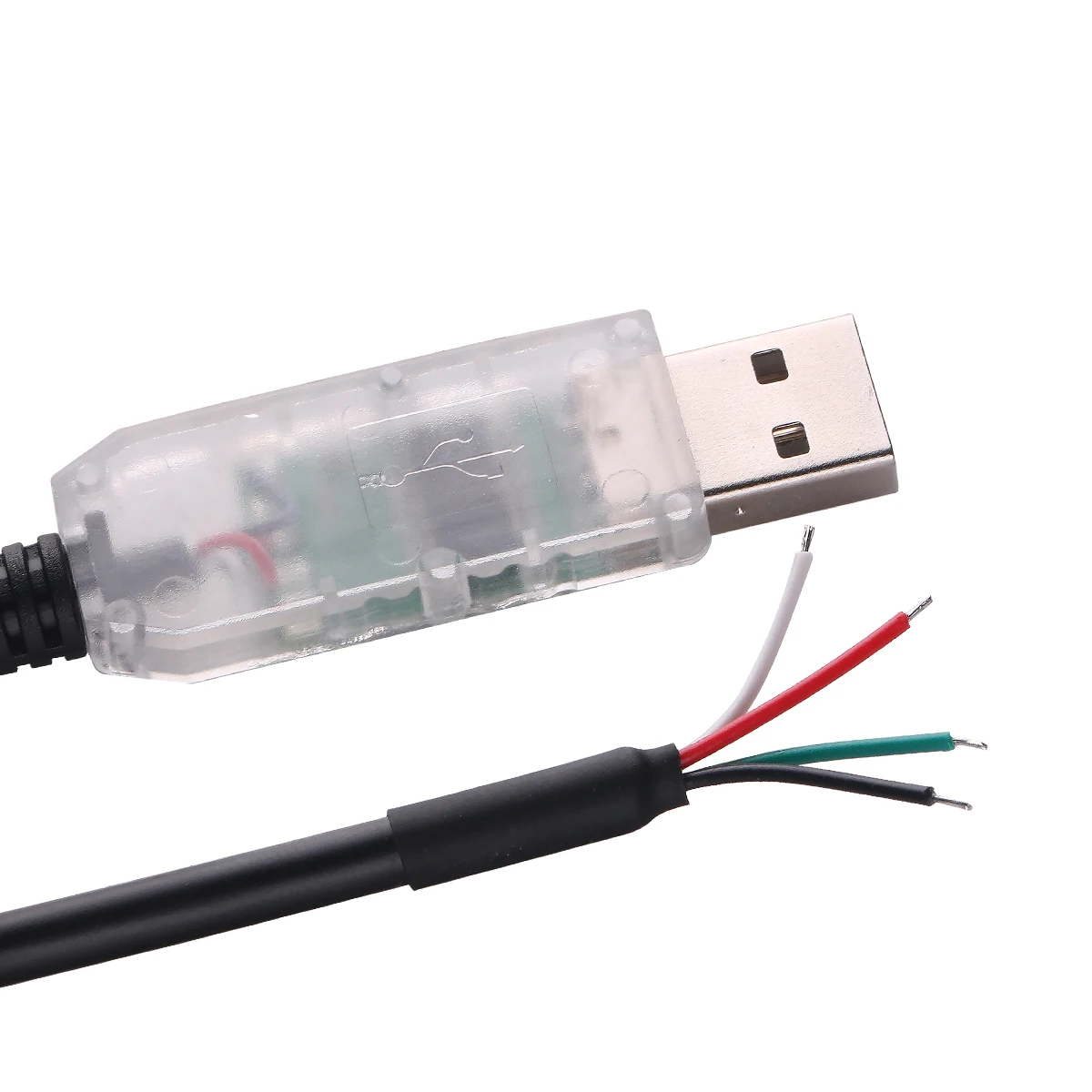

Asignación de pines: blanco-TXD verde-RXD negro-GND rojo-VCC/5V

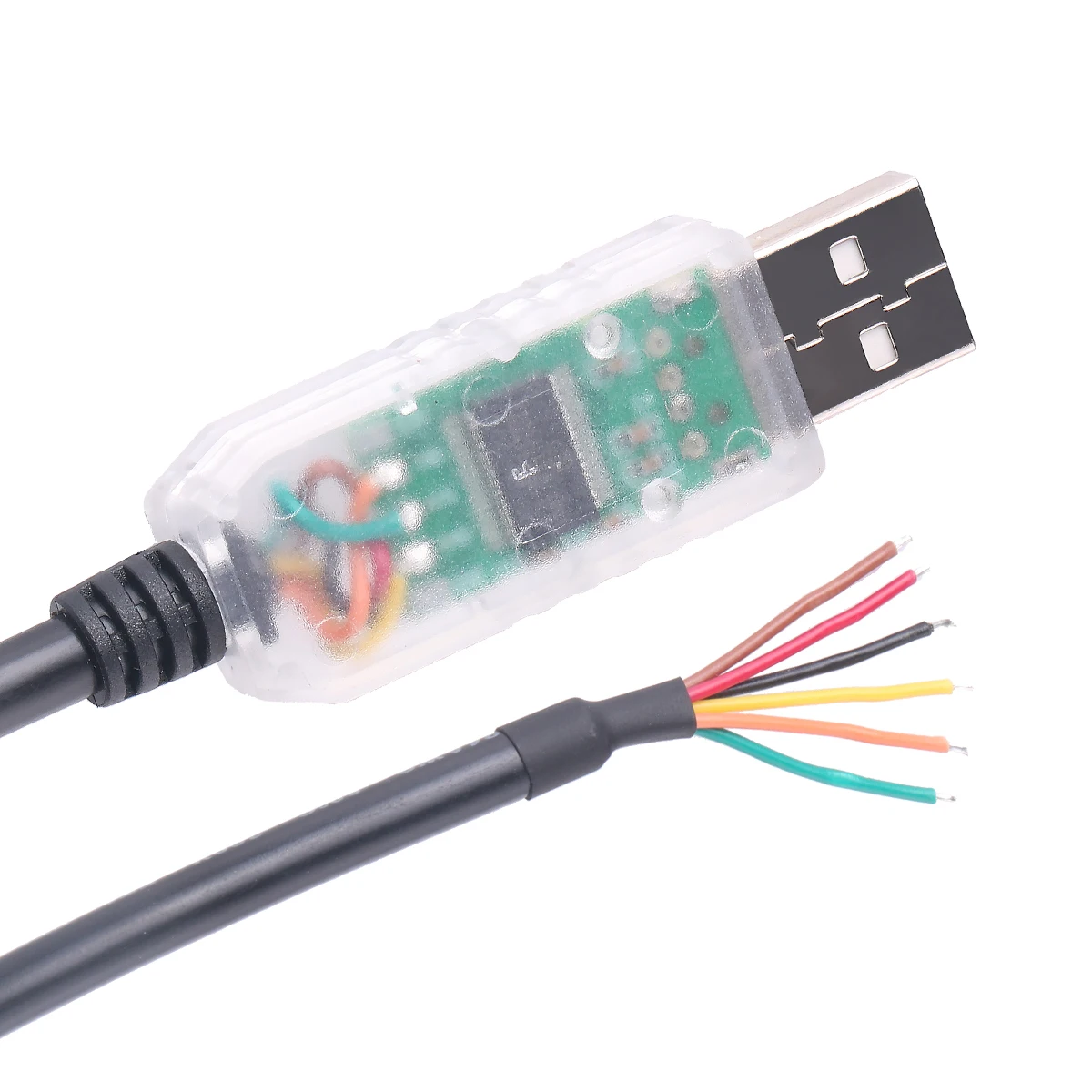

Asignación de pines 03: naranja-TXD amarillo-RXD marrón-CTS verde-RTS negro-GND rojo-VCC
Acerca de FT232RL
El FT232R es el último dispositivo que se agrega a la gama de dispositivos de circuito integrado de interfaz USB UART de FTDI. El FT232R es un interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo FTDIChip-ID? Característica de seguridad dongle. Además, están disponibles los modos de interfaz bit Bang asíncrono y síncrono. Los diseños de USB a serie que utilizan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito de reloj y las resistencias USB en el dispositivo.
El FT232R añade dos nuevas funciones en comparación con sus predecesores, lo que lo convierte en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24 y 48MHz) se puede sacar del dispositivo y utilizar para controlar un microcontrolador o lógica externa. Un número único (¿El FTDIChip-ID?) se graba en el dispositivo durante la fabricación y es legible a través de USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de la aplicación del cliente de ser copiado.
Interfaz de transferencia de datos serie asíncrona a USB de un solo chip.
Todo el protocolo USB se maneja en el chip: no se requiere programación de firmware específica de USB.
Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
Hardware totalmente asistido o software X-On / X-Off.
Velocidades de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y de 300 baudios a 1 Megabaud (RS232).
Soporte integrado para caracteres de evento y condición de salto de línea.
¿Nuevo USB FTDIChip-ID? Característica.
Nuevos Pines de E/S CBUS configurables.
Control de búfer de transmisión automática para aplicaciones RS485.
Transmite y recibe señales LED de accionamiento.
Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.
FIFO recibe y transmite búferes para un alto rendimiento de datos.
Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.
Tiempo de espera de recepción ajustable.
Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.
Nueva opción de modo CBUS bit Bang.
EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.
Dispositivo suministrado preprogramado con número de serie USB único.
Soporte para suspensión/reanudación USB.
Compatible con configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Convertidor de nivel de 3,3 V integrado para E/S USB.
Convertidor de nivel integrado en UART y CBUS para interfaz a 5V-1,8 V Logic.
Verdadera Salida de unidad CMOS de 5V/3,3 V/2,8 V/1,8 V y entrada TTL.
Opción de unidad de salida de PIN de E/S alta.
Resistencias USB integradas.
Circuito integrado de encendido y reinicio.
Reloj totalmente integrado: no se requiere Cristal, oscilador o resonador externo.
Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.
Opción de inversión de señal UART.
Modo de transferencia masiva USB.
Operación de suministro único de 3,3 V a 5,25 V.
Bajo funcionamiento y corriente de suspensión USB.
Bajo Consumo de ancho de banda USB.
Controlador host UHCI / OHCI / EHCI compatible.
Compatible con USB 2,0 de velocidad completa.
-40 °C a 85 °C Rango de temperatura de funcionamiento extendido.
