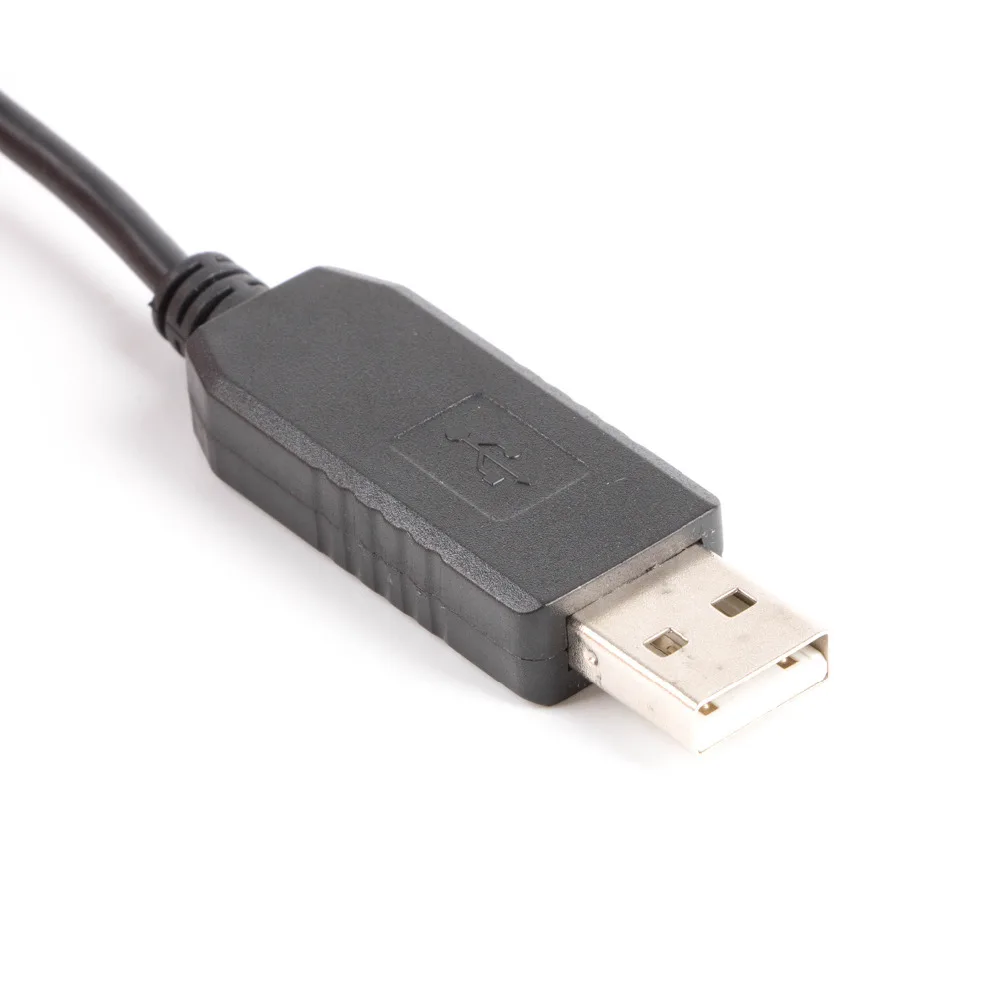

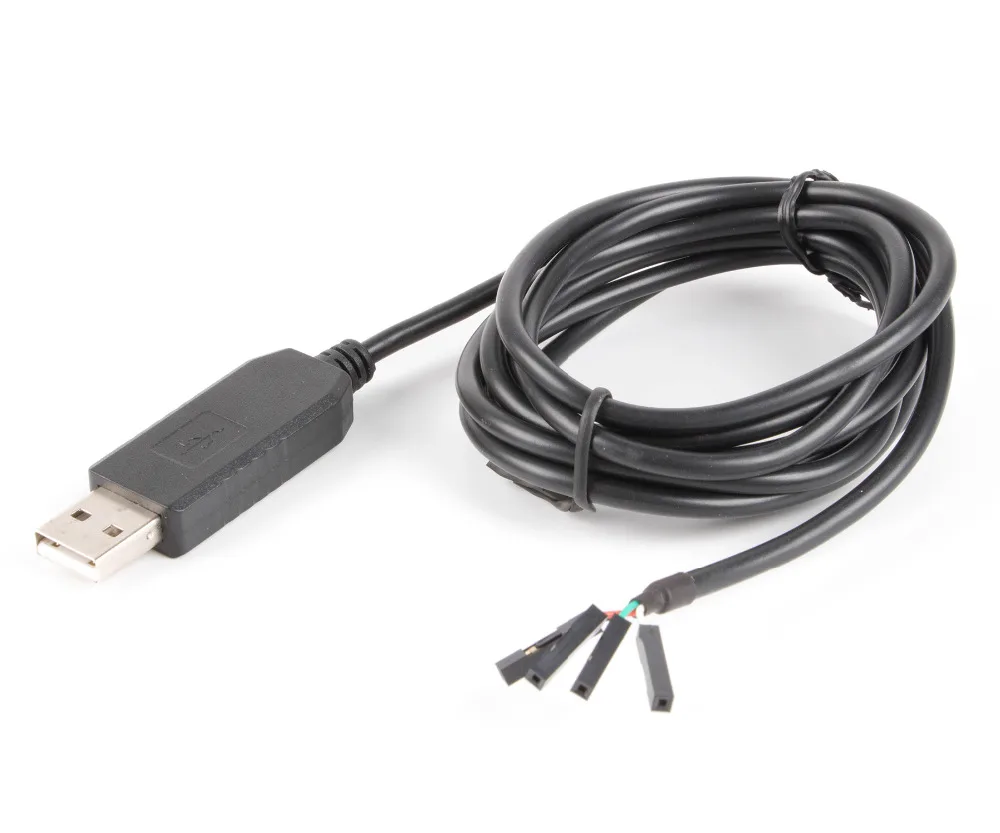

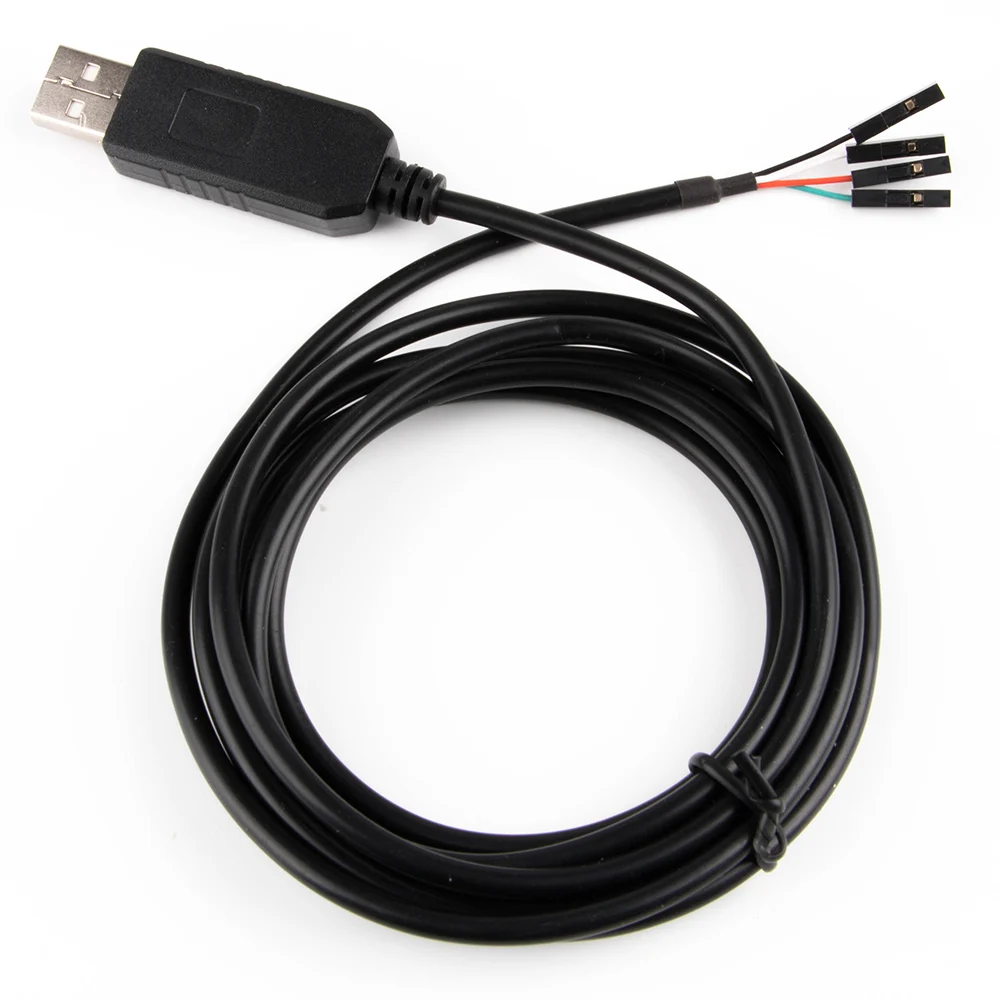

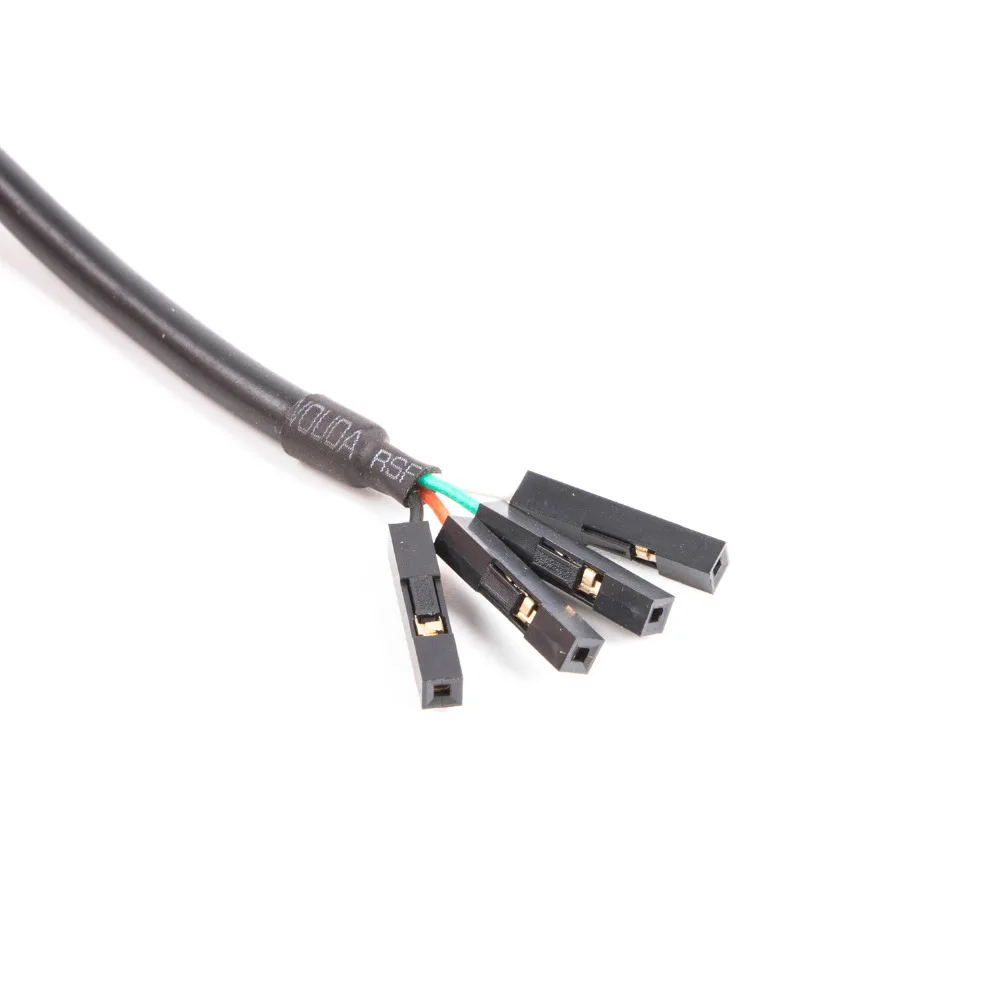

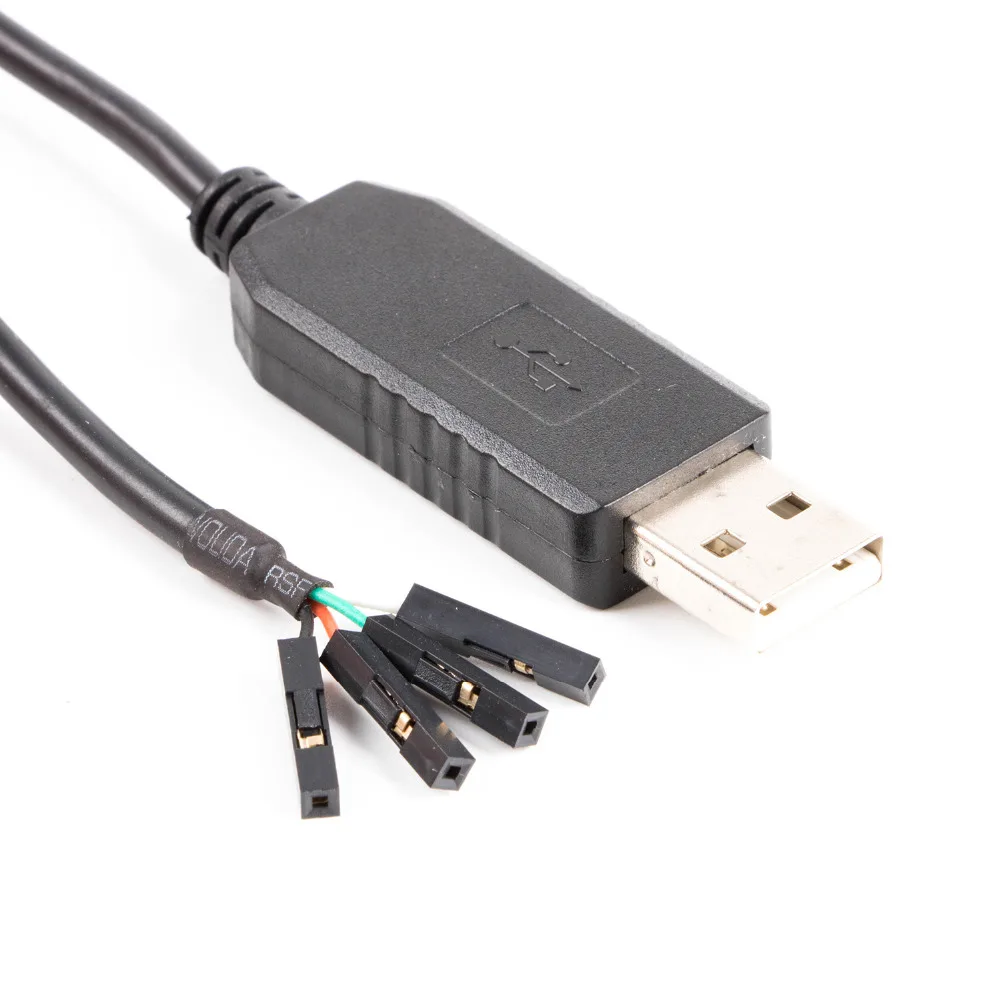

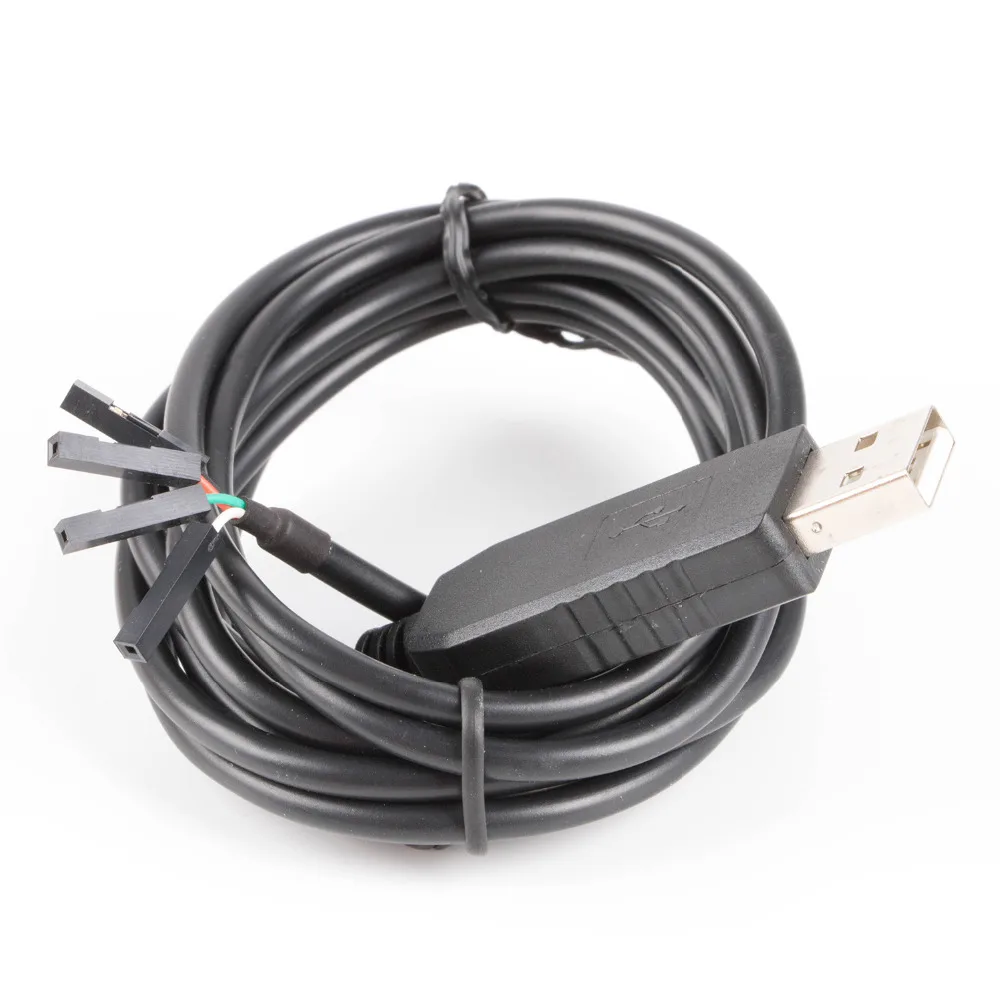

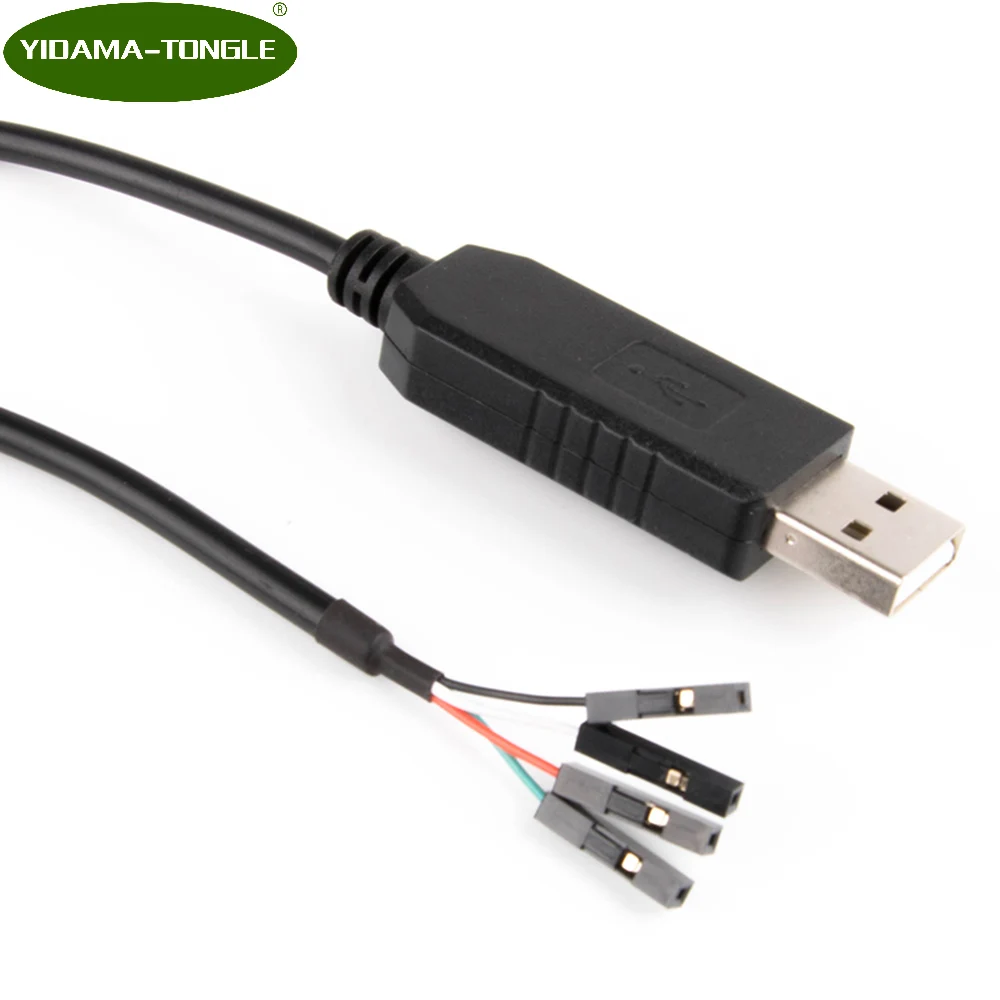

FT232RL USB TTL 3,3 v nivel 0,1 "paso (2,54mm) 4 vías terminado TTL UART TTL-232R-RPI cable

Acerca de FT232RL

El FT232R es el último dispositivo que se añadirá a la gama FTDI de dispositivos de circuito integrado con interfaz USB UART. El FT232R es una interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo ftdichip-id? Función de dongle de seguridad. Además, están disponibles los modos de interfaz asíncrono y sincrónico bit bang. Los diseños USB a Serie que utilizan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito del reloj y las resistencias USB en el dispositivo.

El FT232R añade dos nuevas funciones en comparación con sus precursores, lo que lo convierte eficazmente en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24MHz y 48MHz) puede sacarse del dispositivo y usarse para conducir un microcontrolador o una lógica externa. Un número único (¿El ftdichip-id?) se quema en el dispositivo durante la fabricación y se puede leer a través de USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de aplicación del cliente de ser copiado.

• Interfaz de transferencia de datos de serie asíncrona de un solo chip USB.
• Se maneja todo el protocolo USB en el chip - No se requiere programación de firmware específico USB.
• Interfaz UART compatible con 7 u 8 bits de datos, 1 o 2 bits de parada y odd / even / mark / space/sin paridad.
• Hardware totalmente asistido o software x-on/x-off.
• Tasas de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y 300 baudios a 1 Megabaud (RS232).
• Soporte integrado para caracteres de eventos y condición de rotura de línea.
• ¿Nuevo USB ftdichip-id? Característica.
• Nuevos pines de E/S CBUS configurables.
• Control de búfer de transmisión automática para aplicaciones RS485.
• Transmite y recibe señales de accionamiento LED.
• Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.
• FIFO recibe y transmite amortiguadores para un alto rendimiento de datos.
• Buffer de recepción de 256 bytes y buffer de transmisión de 128 bytes que utilizan tecnología de suavizado de buffer para permitir un alto rendimiento de datos.
• Tiempo de espera del amortiguador de recepción ajustable.
• Opciones de interfaz de modo bit bang sincrónico y asíncrono con luces estroboscópicas RD # y WR #.
• Nueva opción de modo CBUS bit bang.
• EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.
• Dispositivo suministrado preprogramado con un número de Serie USB único.
• Soporte para suspensión/reanudación por USB.
• Compatible con configuraciones USB alimentadas por bus, autoalimentadas y de alta potencia.
• Convertidor de nivel integrado de 3,3 V para i/o USB.
• Convertidor de nivel integrado en UART y CBUS para interfaz a lógica de 5V-1,8 V.
• Salida de unidad CMOS y entrada TTL verdadera de 5V/3,3 V/2,8 V/1,8 V.
• Opción de unidad de salida de pin de E/S alta.
• Resistencias USB integradas.
• Circuito integrado de reinicio de encendido.
• Reloj totalmente integrado: no se requiere cristal externo, oscilador ni resonador.
• Filtrado de suministro AVCC totalmente integrado: No se requiere un pin AVCC separado ni un filtro externo R-C.
• Opción de Inversión de señal UART.
• Modo de transferencia a granel USB.
• Funcionamiento de suministro único de 3,3 V a 5,25 V.
• Funcionamiento bajo y corriente de suspensión USB.
• Bajo consumo de ancho de banda USB.
• Compatible con el controlador host UHCI / OHCI / EHCI.
• Compatible con USB 2,0 a toda velocidad.
• Rango de temperatura de funcionamiento extendido de-40 °C a 85 °C

Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:

• Windows 10

• Windows 8,1 x64

• Windows 8

• Windows 8 x64

• Windows Server2012

• Windows Server 2008 R2

• Windows 7

• Windows 7 x64

• Windows Server 2008

• Windows Server 2008 x64

• Windows Vista

• Windows Vista x64

• Windows Server 2003

• Windows Server 2003 x64

• Windows XP

• Windows XP x64

• Windows ME

• Windows 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (versión 4,2 y mayor)

• Android

• Windows RT

Soporte para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7,0

Compatible con versiones anteriores de Windows Desktop

Nota: Microsoft ha finalizado la compatibilidad con la certificación XP y VISTA a través de su programa de prueba WHCK. Como estas construcciones actuales seguirán funcionando en XP y VISTA pero no están certificadas por Microsoft.

Diferencias en la API del controlador

Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: Controladores de Puerto COM Virtual (VCP) y controladores direct (D2XX). El controlador VCP emula un puerto serial de PC estándar de manera que el dispositivo USB puede comunicarse con un dispositivo RS232. El controlador D2XX permite acceso directo a un dispositivo USB a través de una interfaz DLL.

Para localizar los controladores que desea instalar en un dispositivo, seleccione cuál de los tipos de controladores desea utilizar (VCPOD2XX) Y luego localizar los sistemas operativos adecuados. Con la excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles con cada paquete de controladores.

Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación:TN 132 adición de dispositivos FTDI soporte de controlador VCP a Android
