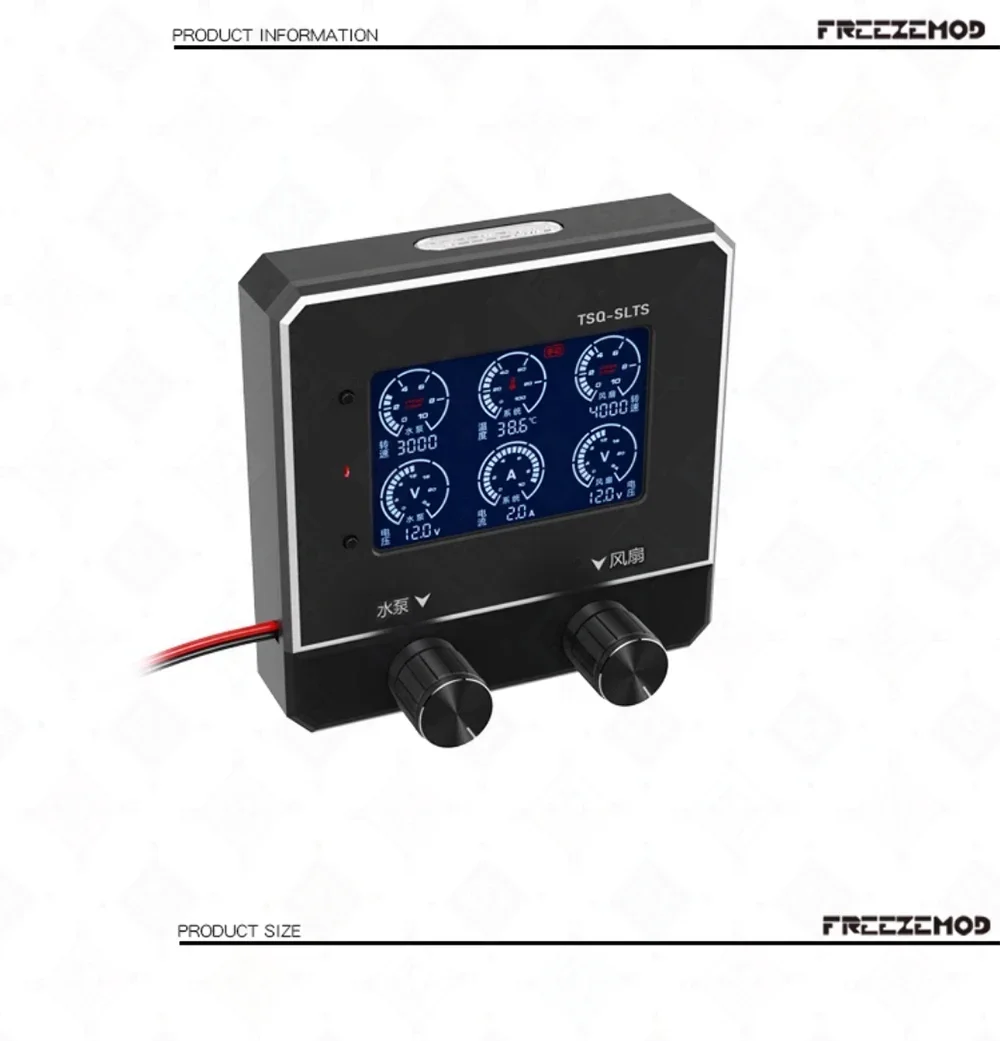

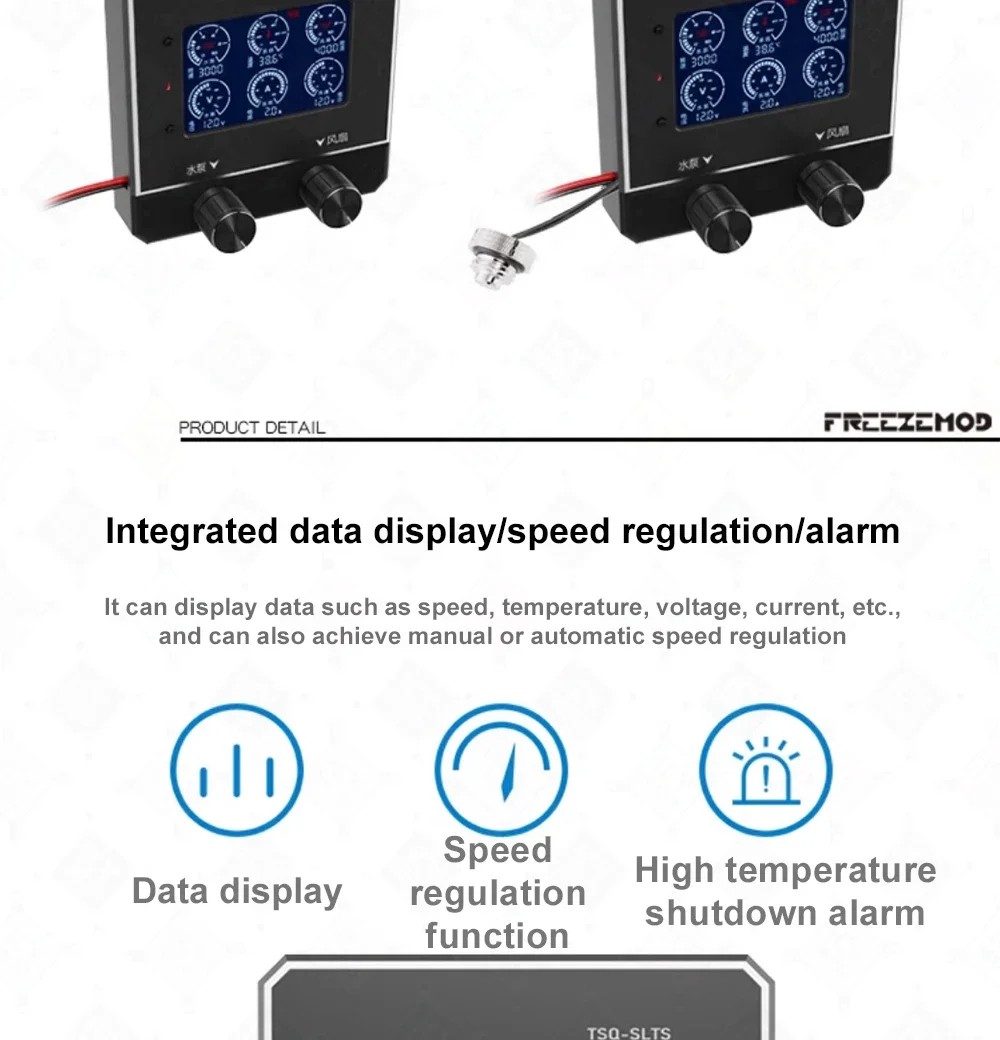

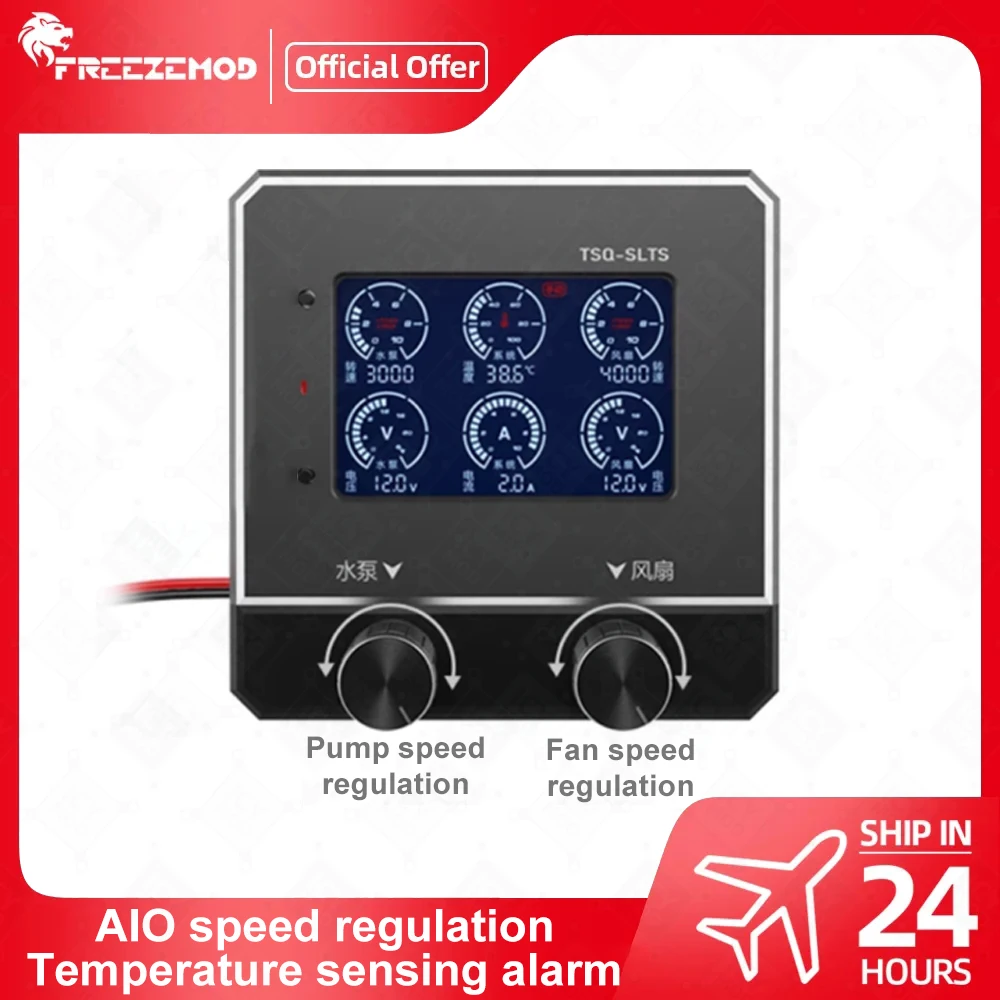

FREEZEMOD AIO Alarma con detección de temperatura del ambiente/agua Bomba de agua/Control de temperatura del ventilador Pantalla de visualización de datos TSQ-SLTS

Voltaje: 12V-24V(El voltaje de suministro debe ser consistente con el voltaje del equipo cargado.Está prohibido utilizar voltaje de 24 V para enchufar equipos de 12 V, ya que puede quemar el equipo)
Corriente de carga: 0-10A, corriente de la bomba de agua ≤ 3A, corriente total de seis ventiladores ≤ 6A
Modelo:TSQ-SLTS
Material:Panel de aleación de aluminio+cuerpo POM

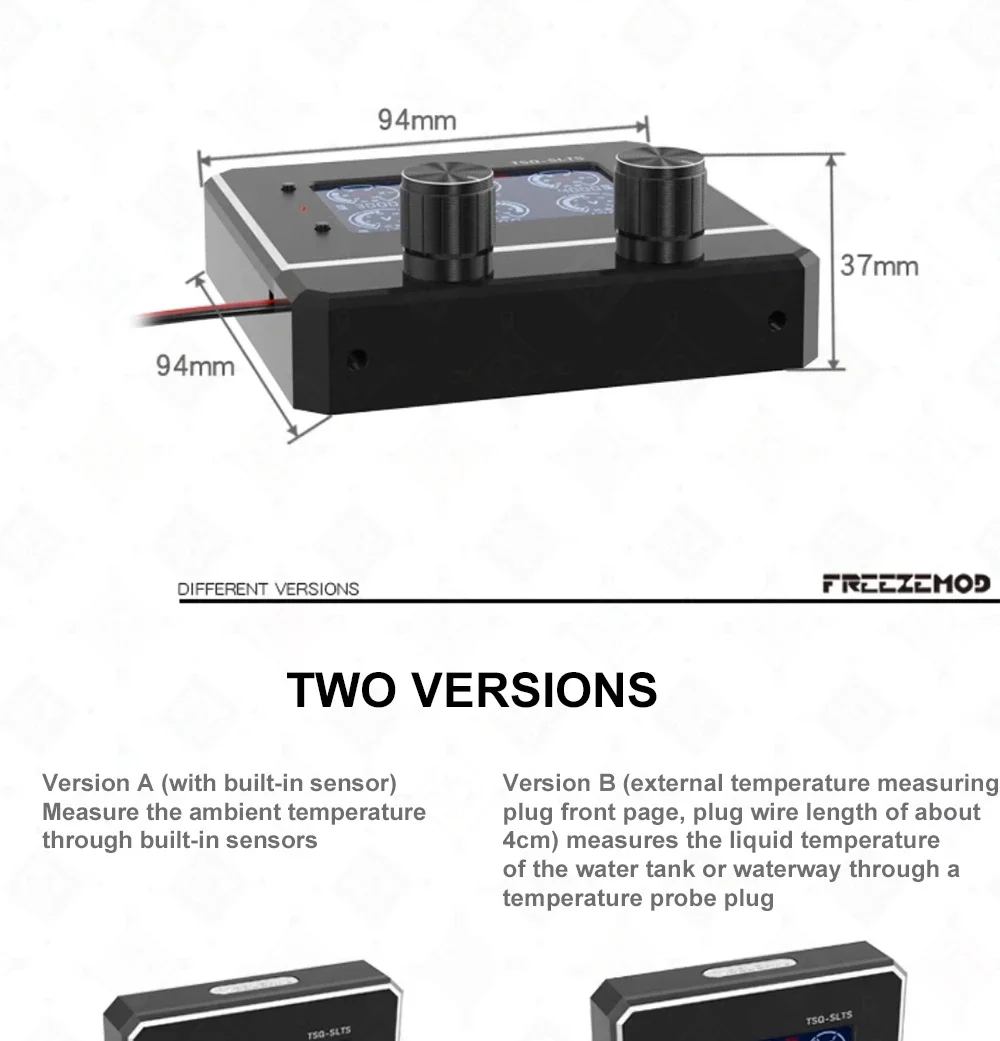

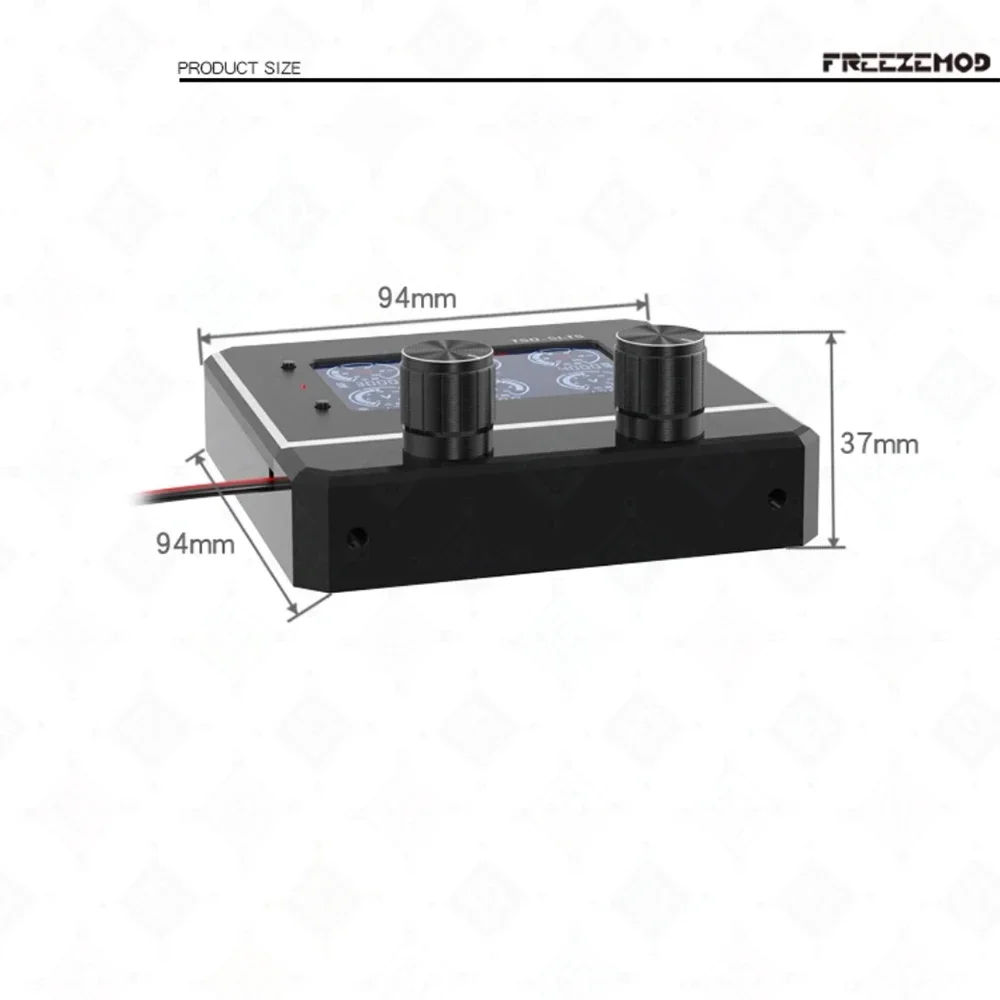

Tamaño:94 mm * 94 mm * 37 mm

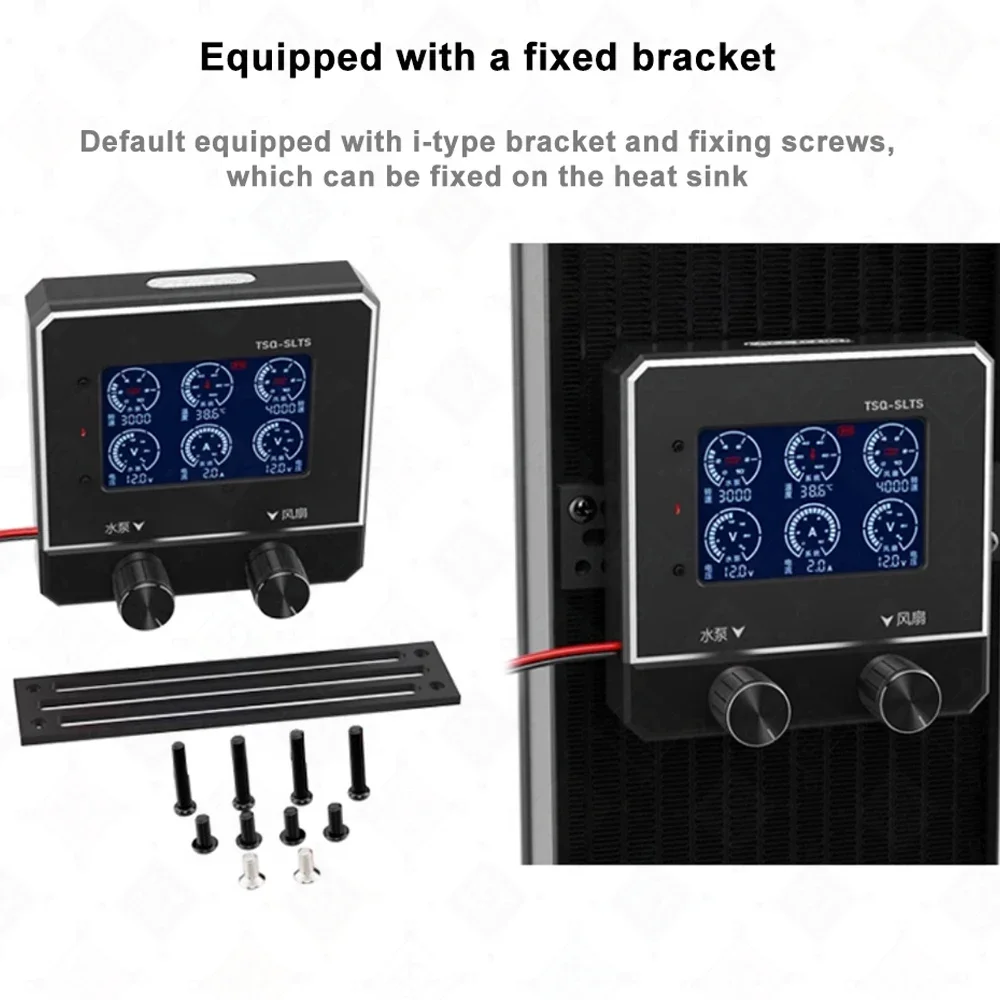

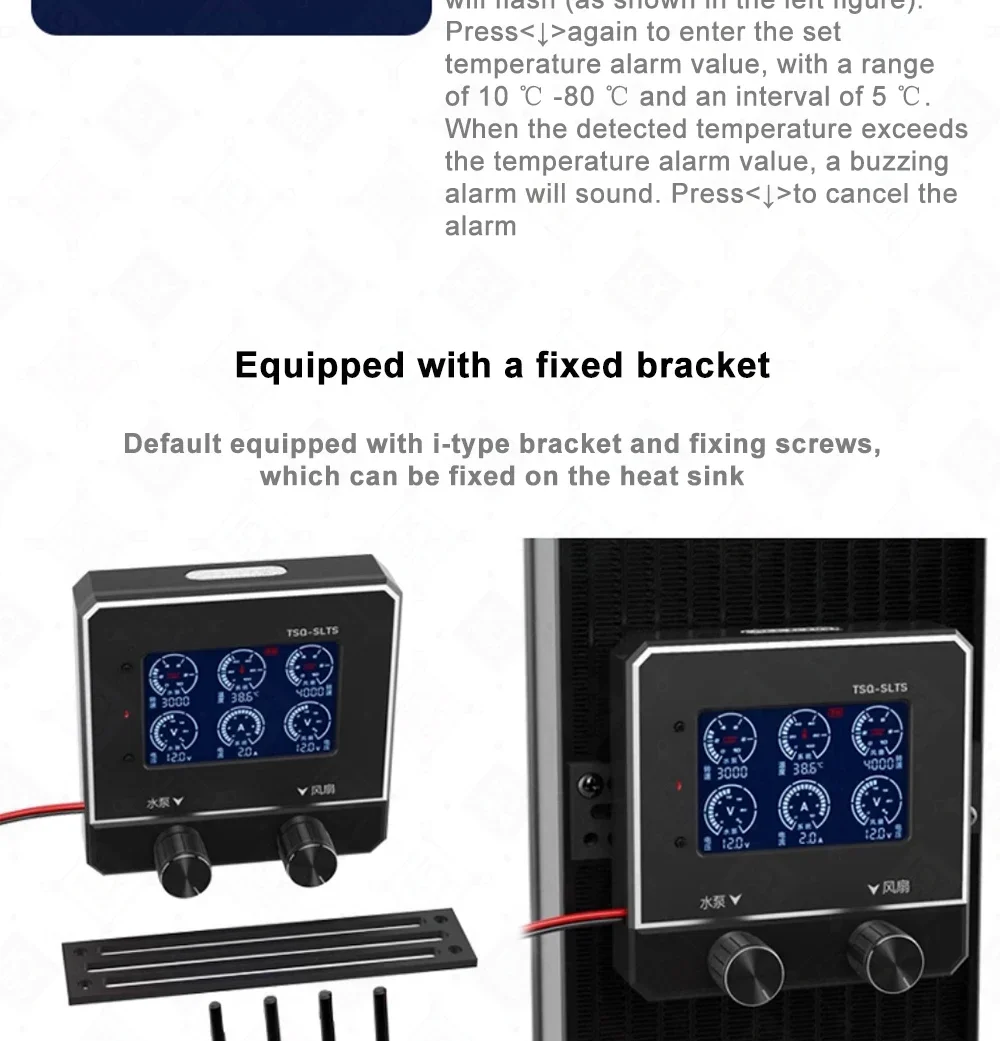

Accesorios:Soporte tipo I * 1, juego de tornillos * 1
Peso:Aproximadamente 215 g

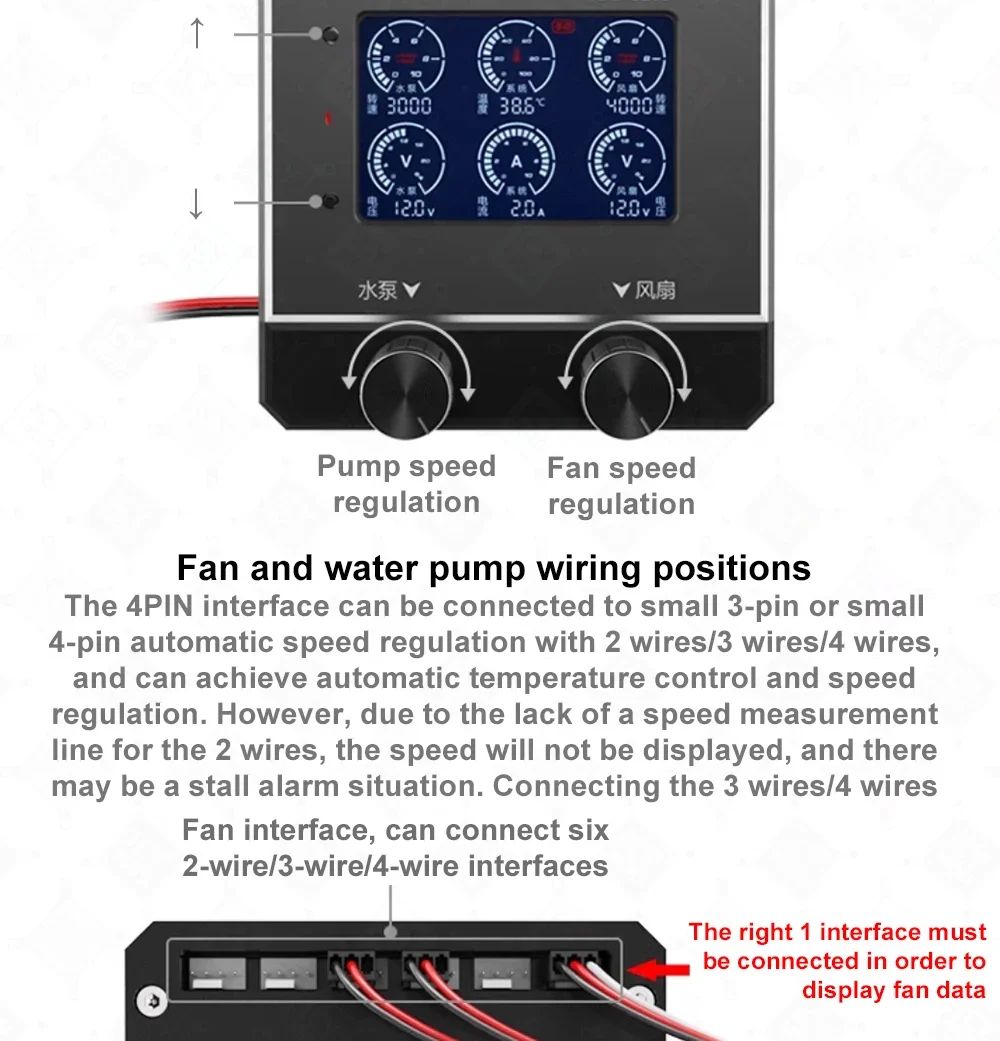

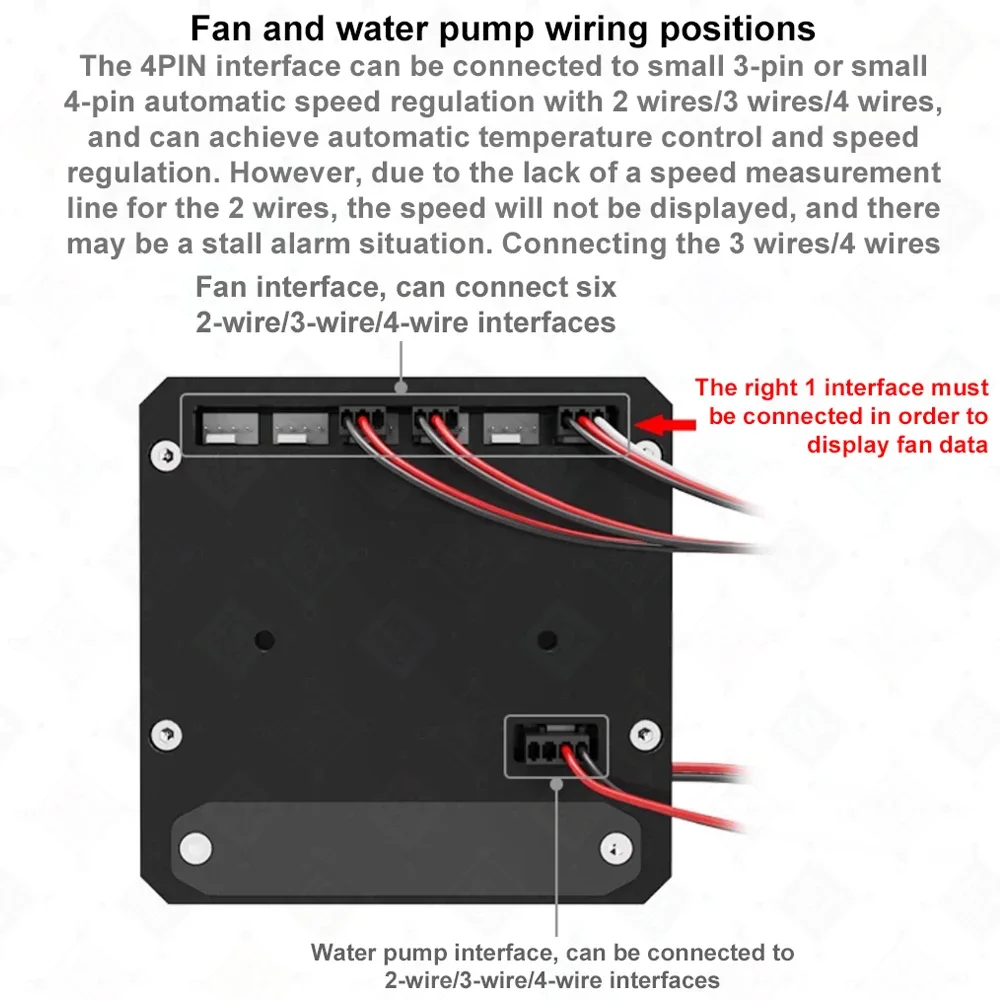

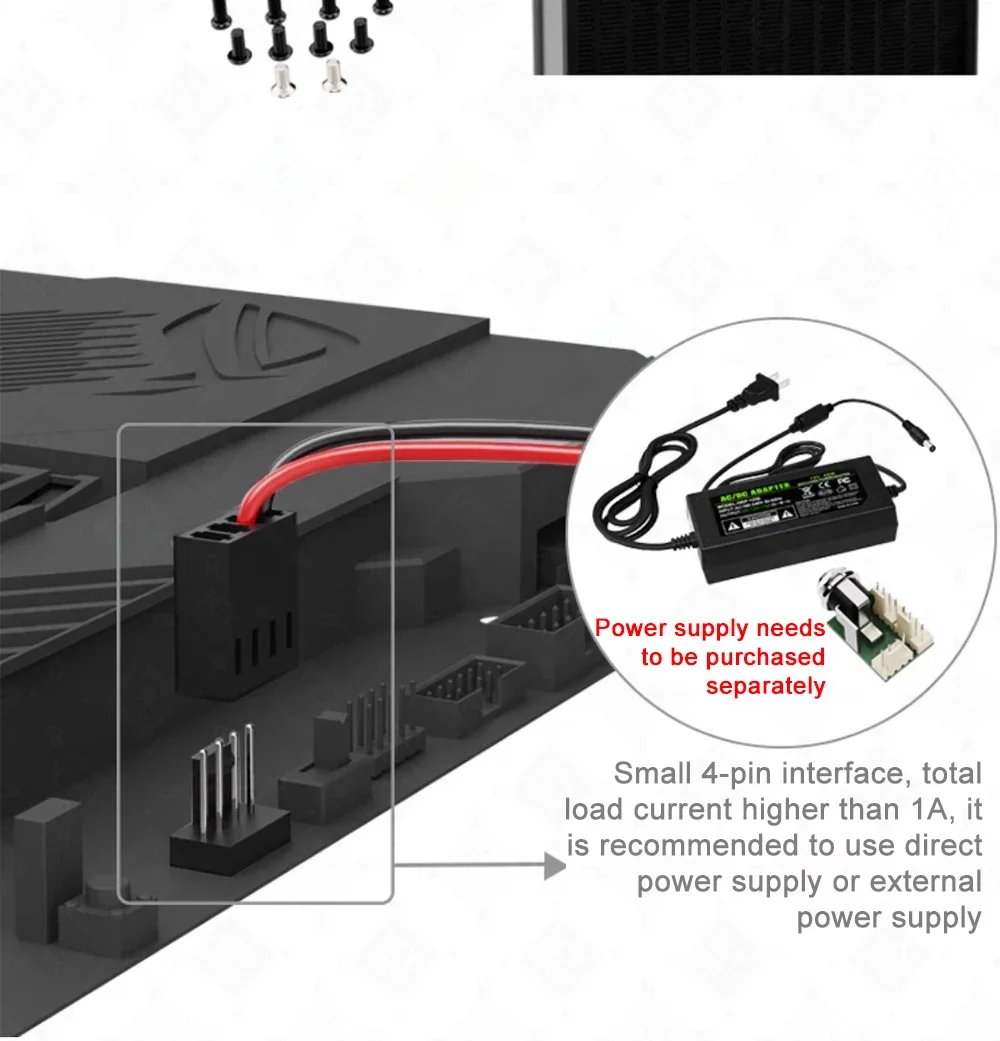

Interfaz:4 pines pequeño
Longitud de la línea:38cm

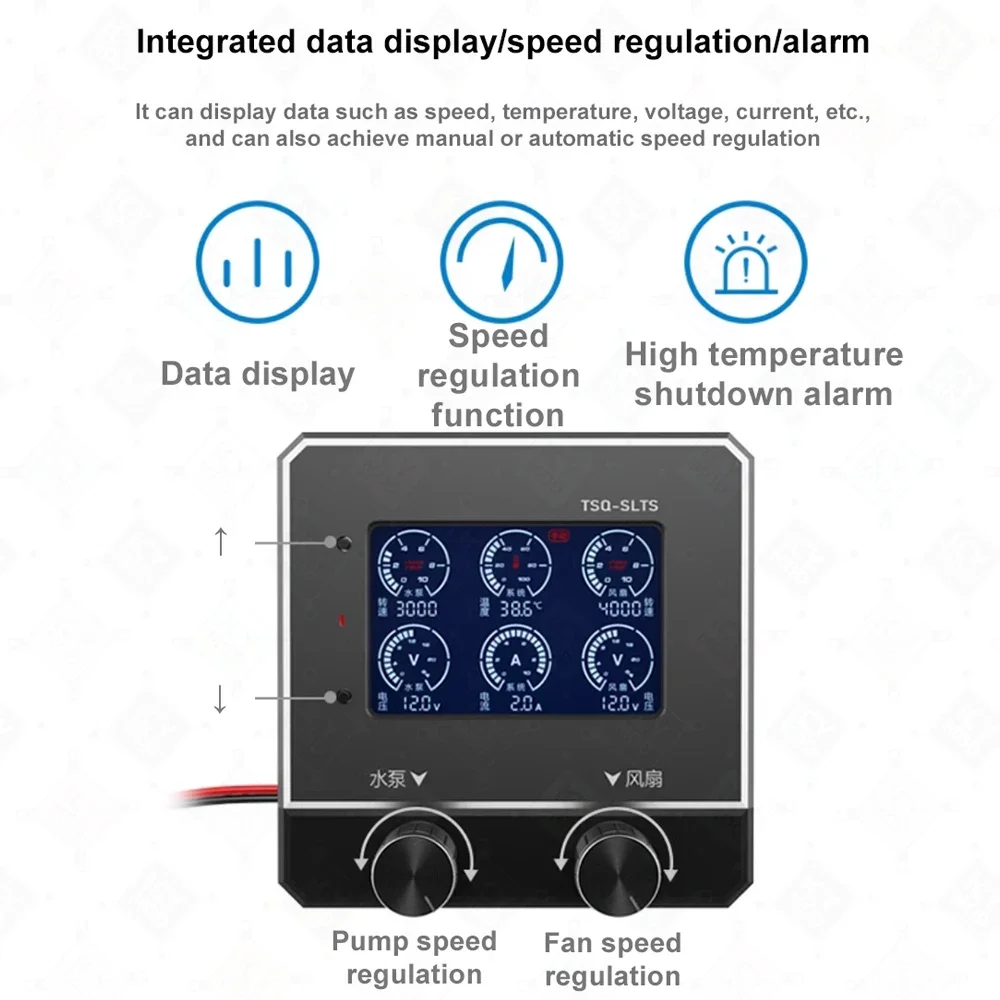

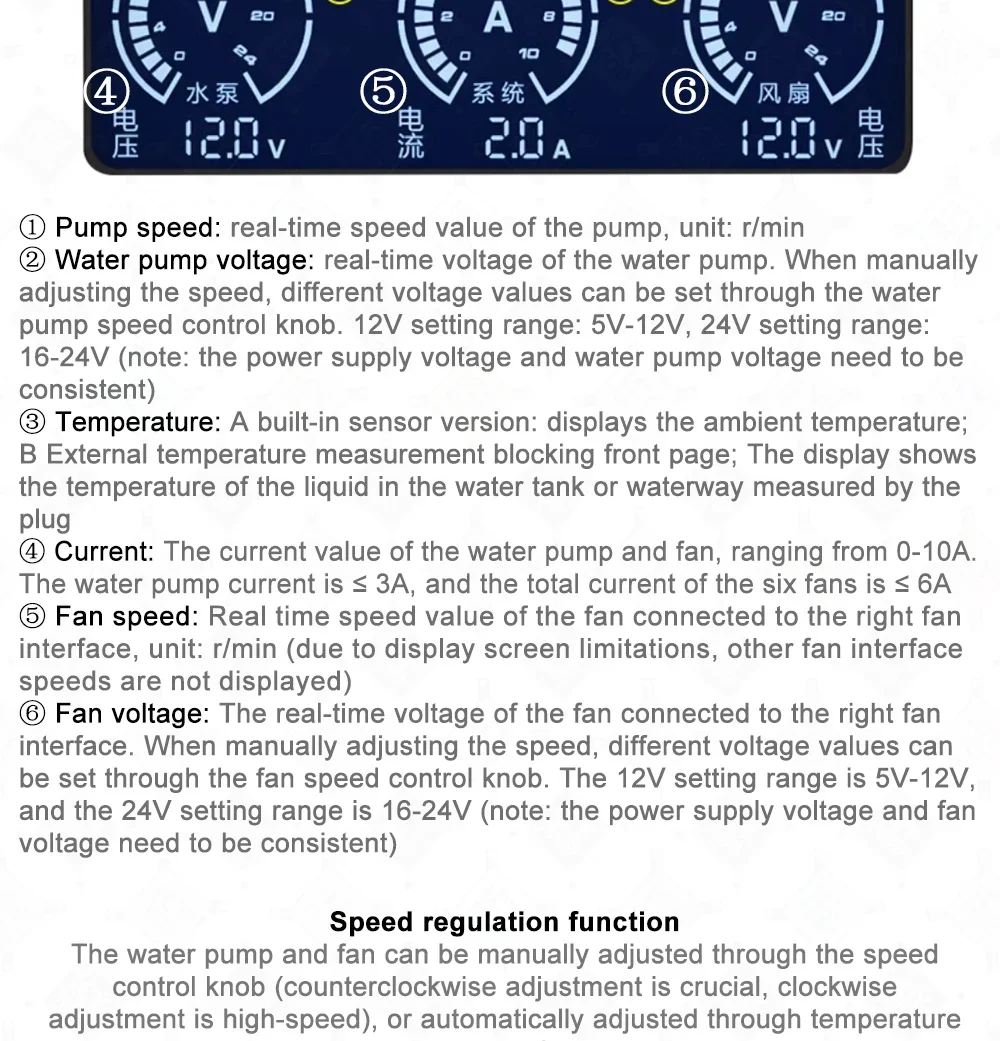

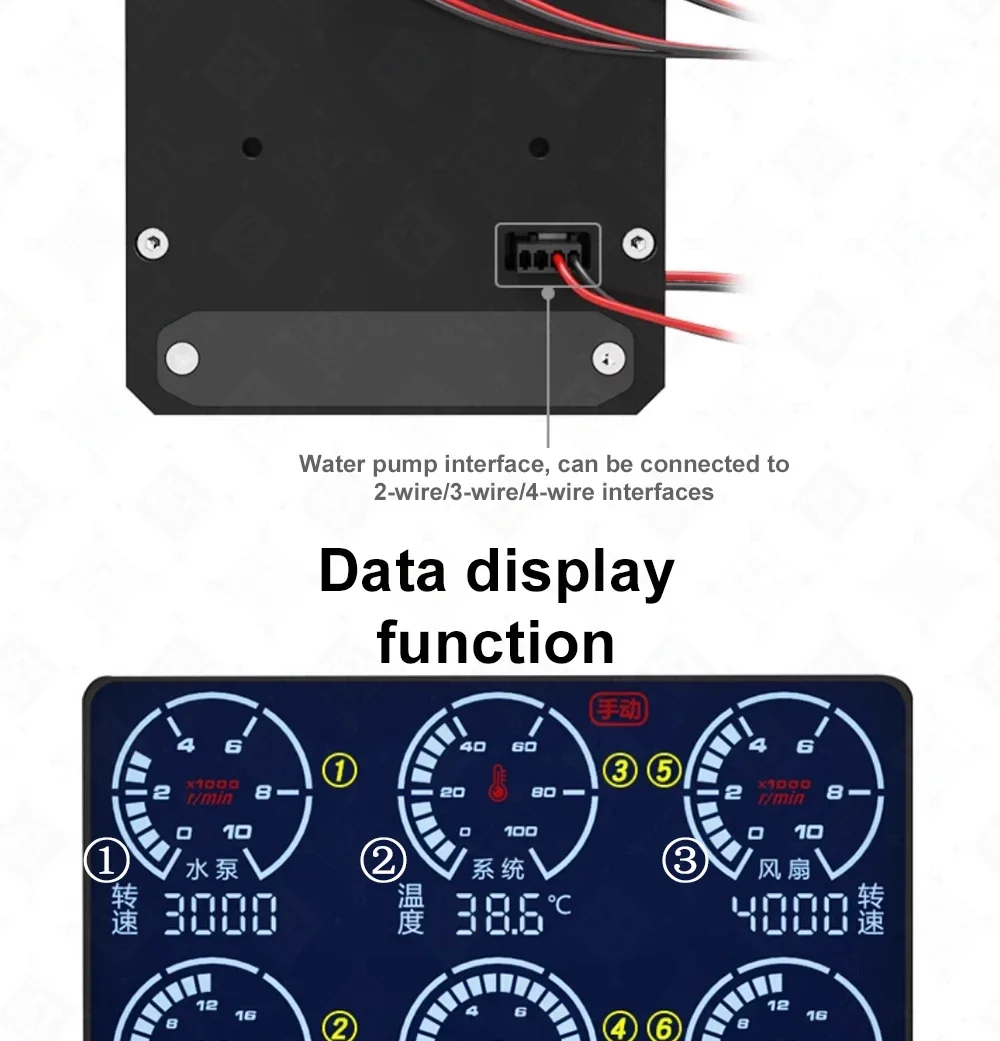

1 Velocidad de la bomba:Valor de velocidad en tiempo real de la bomba, unidad: r/min
2 Voltaje de la bomba de agua:voltaje en tiempo real de la bomba de agua.Al ajustar manualmente la velocidad, se pueden configurar diferentes valores de voltaje a través de la perilla de control de velocidad de la bomba de agua.Rango de configuración de 12 V: 5 V-12 V, rango de configuración de 24 V: 16-24 V (nota: el voltaje de la fuente de alimentación y el voltaje de la bomba de agua deben ser consistentes)

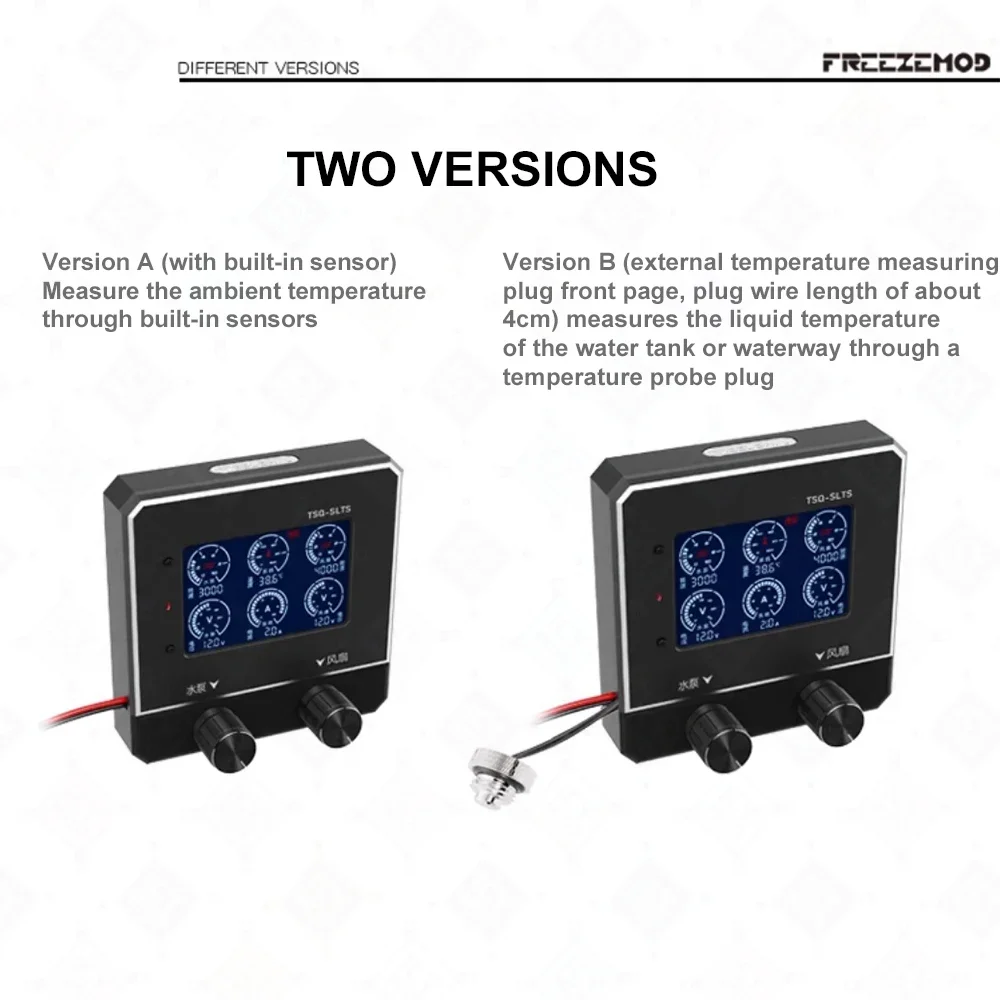

3 Temperatura:Una versión con sensor incorporado: muestra la temperatura ambiente; B Medición de temperatura externa que bloquea la página frontal; La pantalla muestra la temperatura del líquido en el tanque de agua o en el curso de agua medido por el tapón.
4 actual:El valor actual de la bomba de agua y el ventilador, que oscila entre 0 y 10 A.La corriente de la bomba de agua es ≤ 3A y la corriente total de los seis ventiladores es ≤ 6A
5 Velocidad del ventilador:Valor de velocidad en tiempo real del ventilador conectado a la interfaz del ventilador derecha, unidad: r/min (debido a las limitaciones de la pantalla, no se muestran otras velocidades de la interfaz del ventilador)
6 Voltaje del ventilador:El voltaje en tiempo real del ventilador conectado a la interfaz del ventilador derecha.Al ajustar manualmente la velocidad, se pueden configurar diferentes valores de voltaje a través de la perilla de control de velocidad del ventilador.El rango de configuración de 12 V es de 5 V-12 V y el rango de configuración de 24 V es de 16-24 V (nota: el voltaje de la fuente de alimentación y el voltaje del ventilador deben ser consistentes)

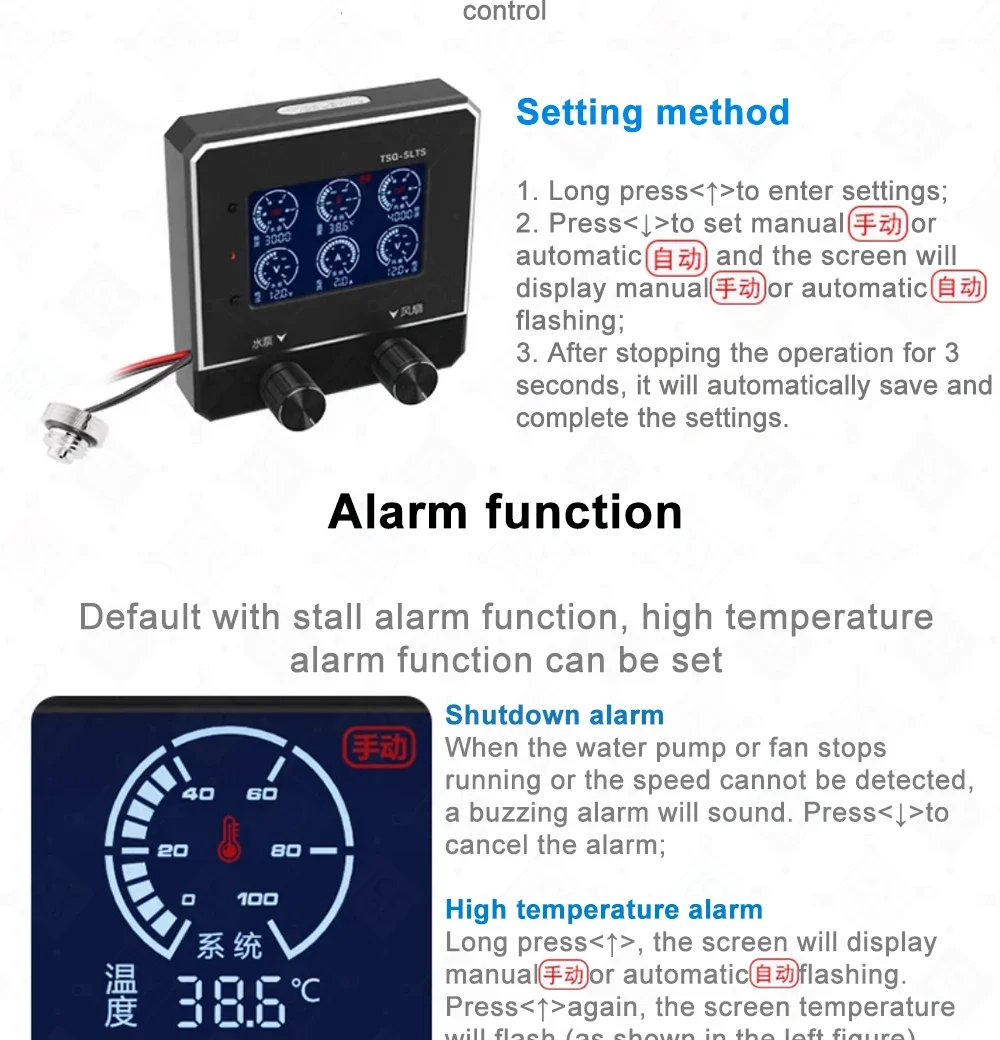

Método de configuración
1.Mantenga presionado ↑ para ingresar a la configuración;
2.Presione ↓ para configurar manual o automático, y la pantalla mostrará parpadeo manual o automático;
3.Después de detener la operación durante 3 segundos, guardará y completará automáticamente la configuración.
Apagado alarma
Cuando la bomba de agua o el ventilador deja de funcionar o no se puede detectar la velocidad, sonará una alarma de zumbido.Presione ↓ para cancelar la alarma;
Alarma de alta temperatura
Mantenga presionado ↑ , la pantalla mostrará un parpadeo manual o automático. Presione ↑ nuevamente, la temperatura de la pantalla parpadeará (como se muestra en la figura de la izquierda). Presione ↓ nuevamente para ingresar el valor de alarma de temperatura establecido, con un rango de 10 ℃ -80 ℃ y un intervalo de 5 ℃ . Cuando la temperatura detectada excede el valor de alarma de temperatura, sonará una alarma sonora. Presione ↓ para cancelar la alarma
