Descripción
Nombre de marca: ADT-LINK
Nombre del producto: cable plano USB 3.2 tipo C macho a tipo C macho (compatible con OTG)
Modelo de producto: serie UTT3.2-MM-20P
gen2x2 20 Gbps dentro de 50 cm; gen1x2 10 Gbps dentro de 3 metros
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A dentro de 50 cm;1,5 A dentro de 1 metro
Aplicación del producto:Teléfono móvil, tableta, navegador GPS, dispositivo de almacenamiento, dispositivo de vídeo, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, transferencia de extensión de dispositivo USB incorporada, conveniente para cargar dispositivos USB y transmisión de extensión de señal USB y otros fines.
Consejos de adquisición: asegúrese de comprar primero 1 o 2 muestras y luego compre al por mayor después de probarlas y verificar que sean correctas.
Restricción de compra: este producto está diseñado para conectarse a dispositivos USB integrados.No es apto para uso externo general.Está limitado al ingeniero del producto especificar la compra.Los compradores individuales no deben realizar un pedido de compra.Este producto tiene una estructura frágil y no es apto para uso civil.No es fácil de usar para fines generales.
Descripción del número de pieza de la serie ADT USB:
S=USB-A; C=USB-C; W=USB-B; F=USB-E
Descripción de la longitud del cable:

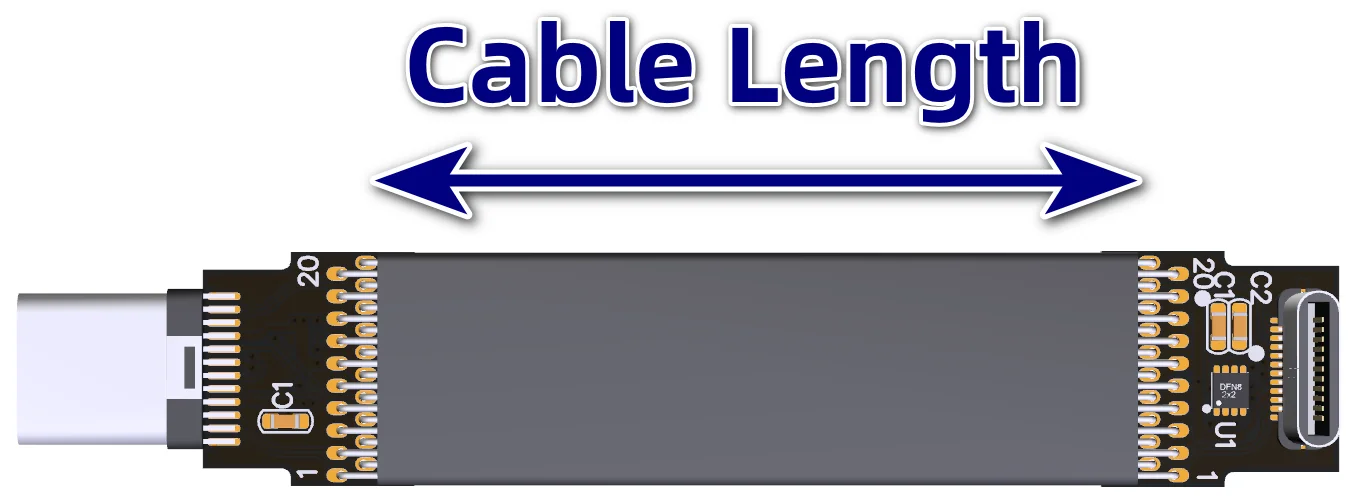

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.
Descripción del modelo del producto:
Nombre del producto
Modelo de producto
señal diferencial
USB 3.2macho recto tipo CA cable macho recto tipo Ccon chip
UT6A-UT6B
Señal de vídeo 20G o 10G+
USB 3.2macho recto tipo C A cable macho recto tipo C sin chip
UT6A-UT6B-NC
Señal de vídeo 20G o 10G+
USB 3.2Tipo CCodomasculinoAl tipo CRectocable machocon chip
UT9A-UT6B
Señal de vídeo 20G o 10G+
USB 3.2Tipo CCodomasculino Al tipo CRectocable macho sin chip
UT9A-UT6B-NC
Señal de vídeo 20G o 10G+

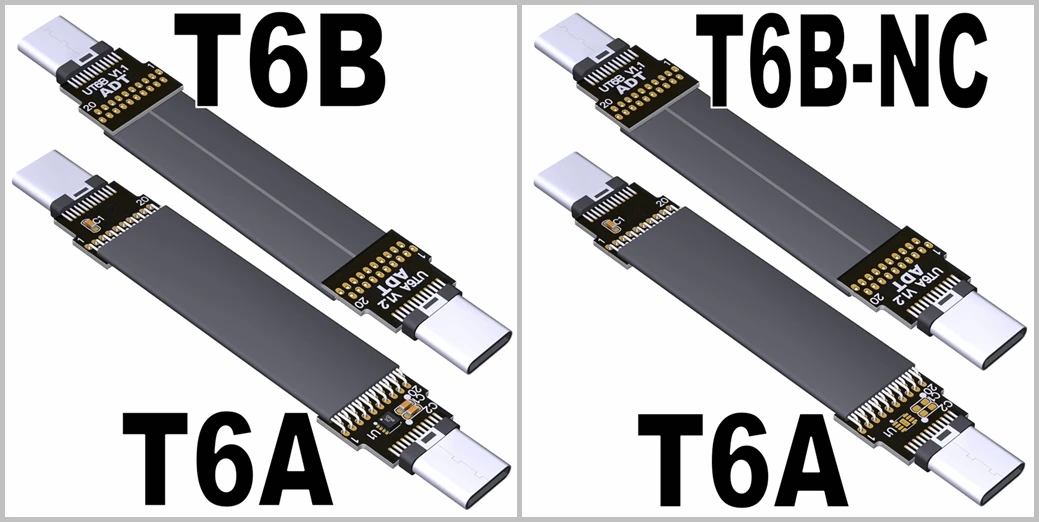

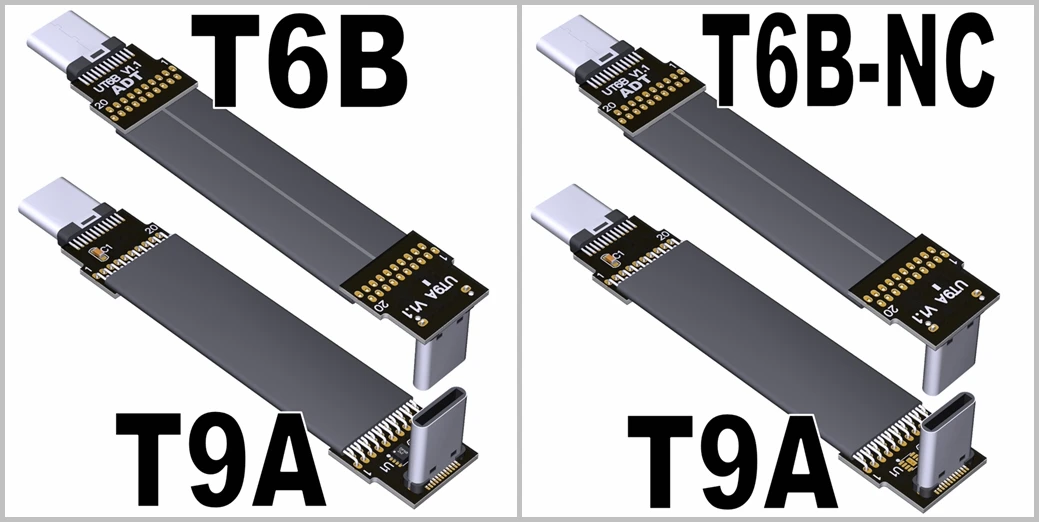

Nota 1: Conector macho recto tipo C T6A/T6B
Conector hembra recto tipo C T7B
Conector macho tipo C en ángulo T9A
El modelo con -NC indica que no hay chip de marca electrónica.
Nota 2: Ancho de banda de velocidad: la longitud del cable admite una velocidad gen2 dentro de 50 cm y una velocidad gen1 dentro de 3 metros.
Nota 3:¿Cuál es la diferencia entre el modelo de producto T6A/T9A con chip y sin chip?
T6A/T9A con chip se refiere a la PCB con chip de marca electrónica RT1710 de RichTek, que admite alta corriente 3A, hasta 5A.La compatibilidad, la escalabilidad y la seguridad son relativamente buenas.Admite modo alternativo, mensaje definido por proveedor (USB PD)
La versión T6A-NC/T9A-NC sin chip solo es adecuada para uso general y no admite alta corriente.La función de transmisión de datos USB aún se puede utilizar normalmente.

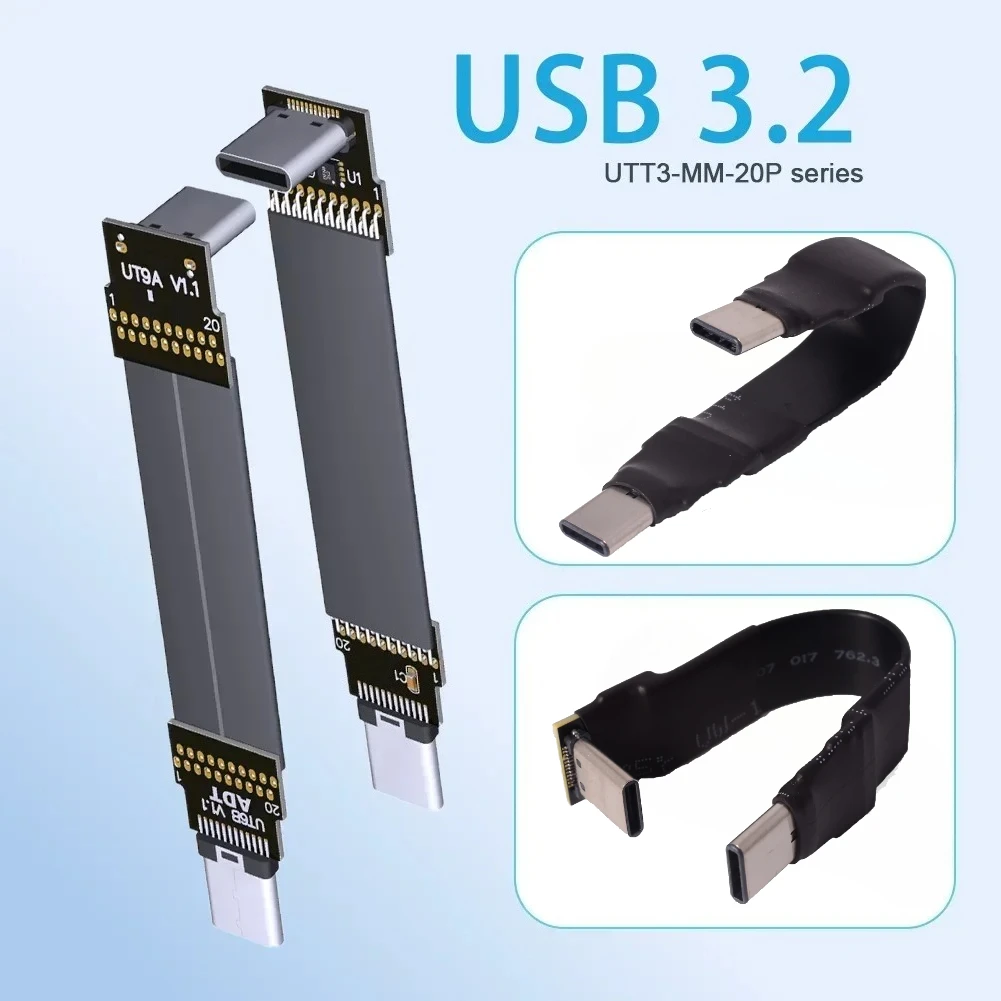

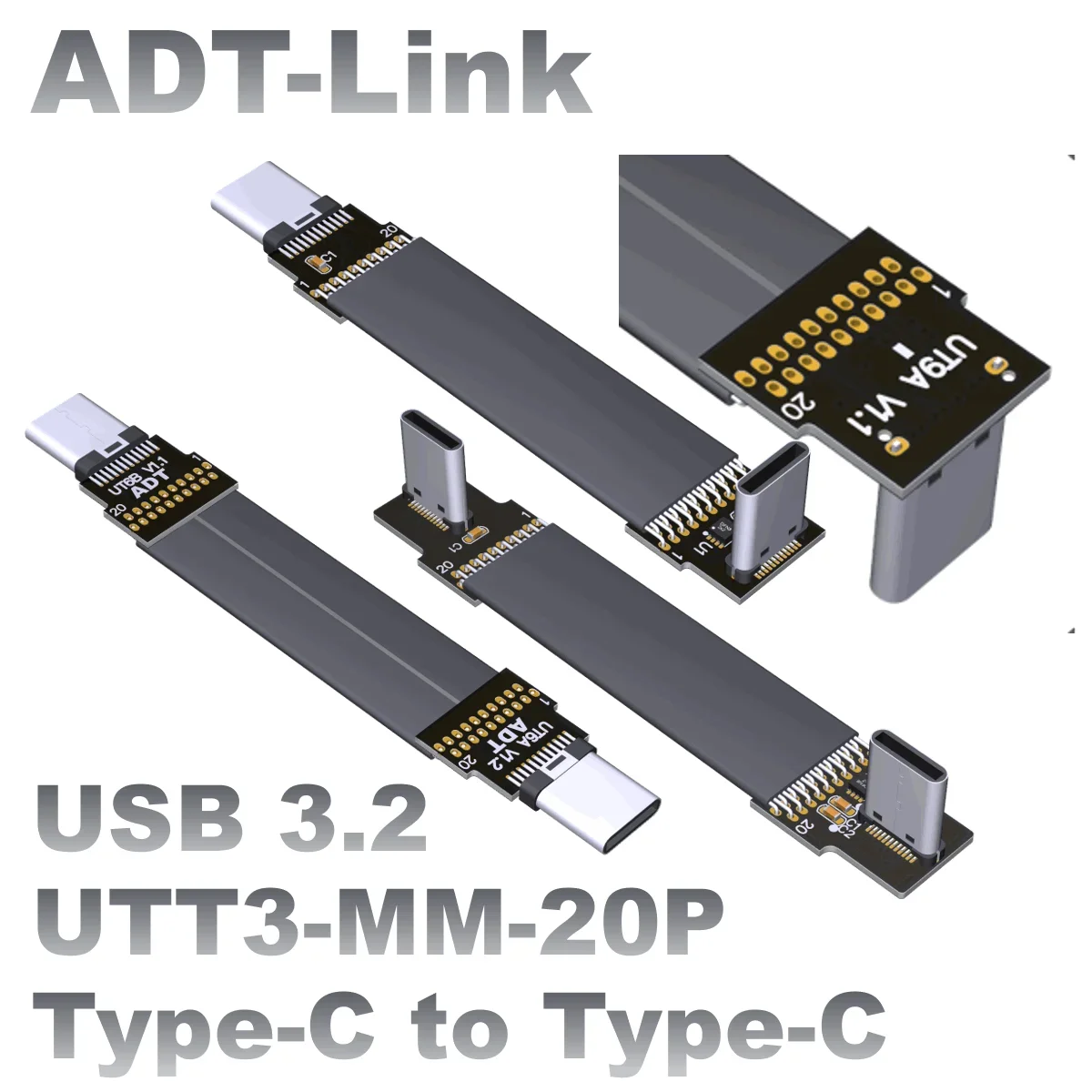

Imagen del producto:

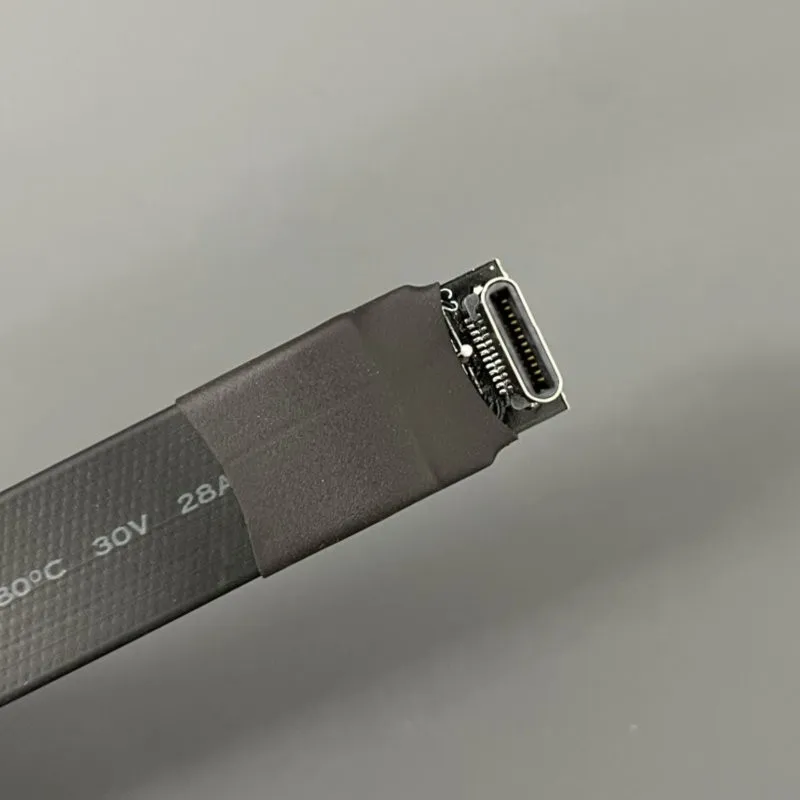

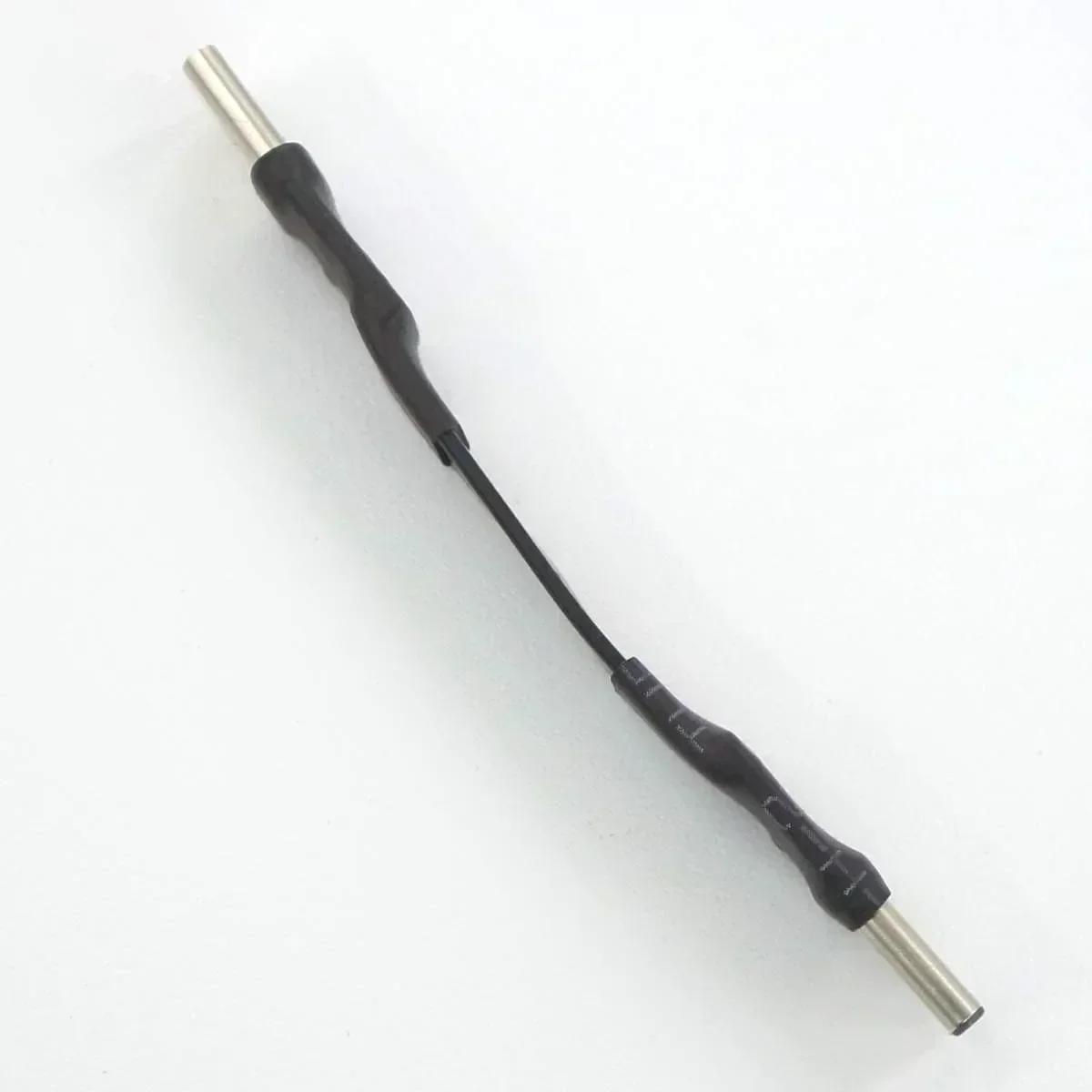

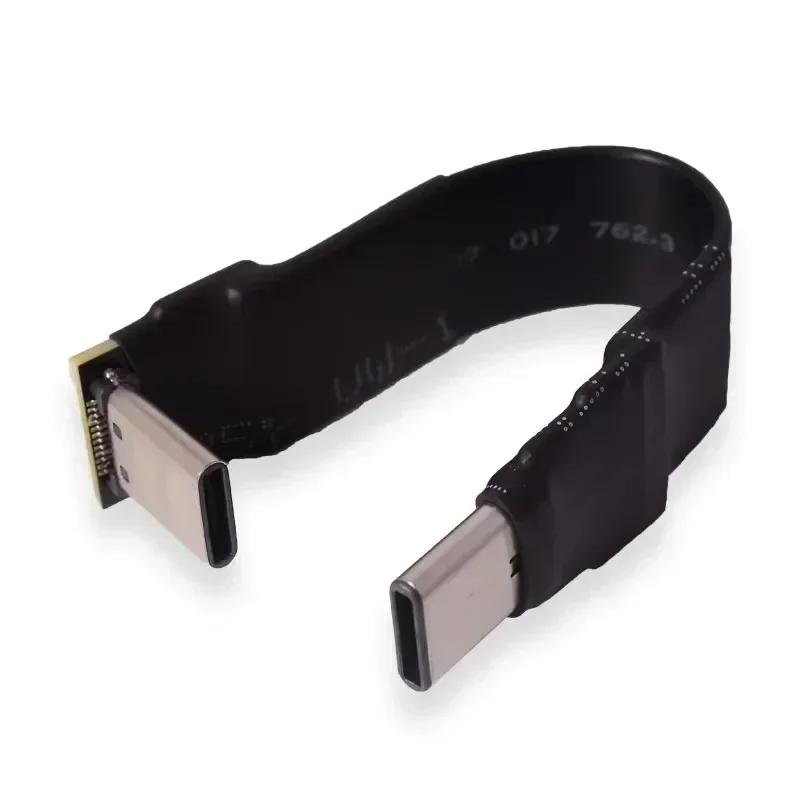

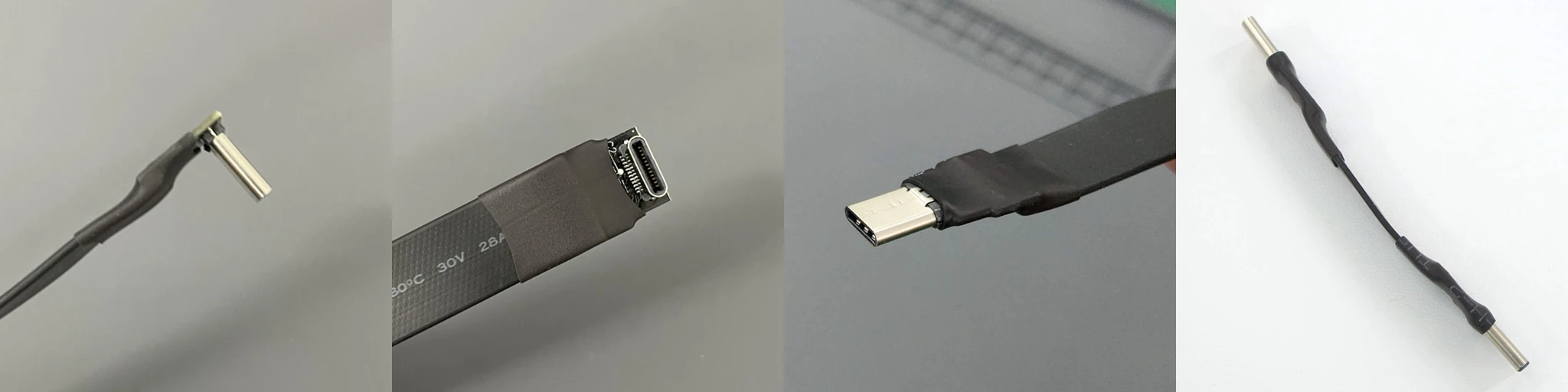

Toma real del producto:
Resumen de las cuestiones técnicas:
No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.
¿Grosor del cable?¿Se puede doblar?
El grosor del alambre es de 1,4 mm y se puede doblar y doblar sin afectar el uso.
¿Existe algún blindaje EMI para el cable?
Sin escudo metálico. El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
