Extensor PCIe 5.0 x16/x8/x4 para GPU

Análisis general del producto

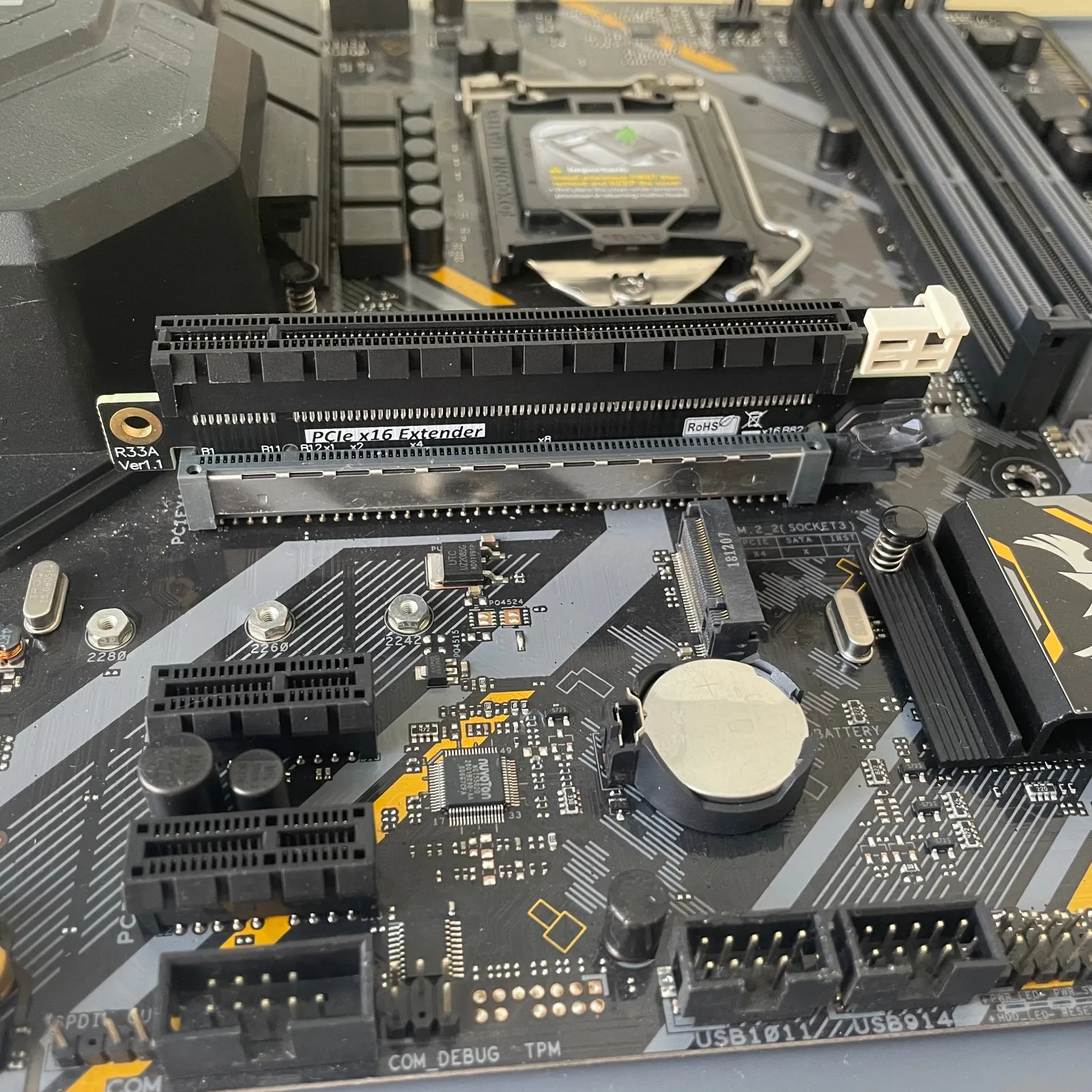

Tras probar varias semanas el extensor PCI Express 5.0 de ADT‑Link en distintas configuraciones de escritorio, puedo afirmar que cumple con la promesa de permitir la instalación de GPUs de doble slot en chasis donde el espacio es limitado o el slot principal ya está ocupado. He utilizado el modelo R33A (conversión x16 a x16 con conector ADT) en una placa base B650 con un slot x16 libre y en una placa H610 donde el único x16 estaba ocupado por una tarjeta de captura. En ambos casos la tarjeta gráfica se reconoció inmediatamente sin necesidad de drivers adicionales y se comportó como si estuviera conectada directamente al slot.

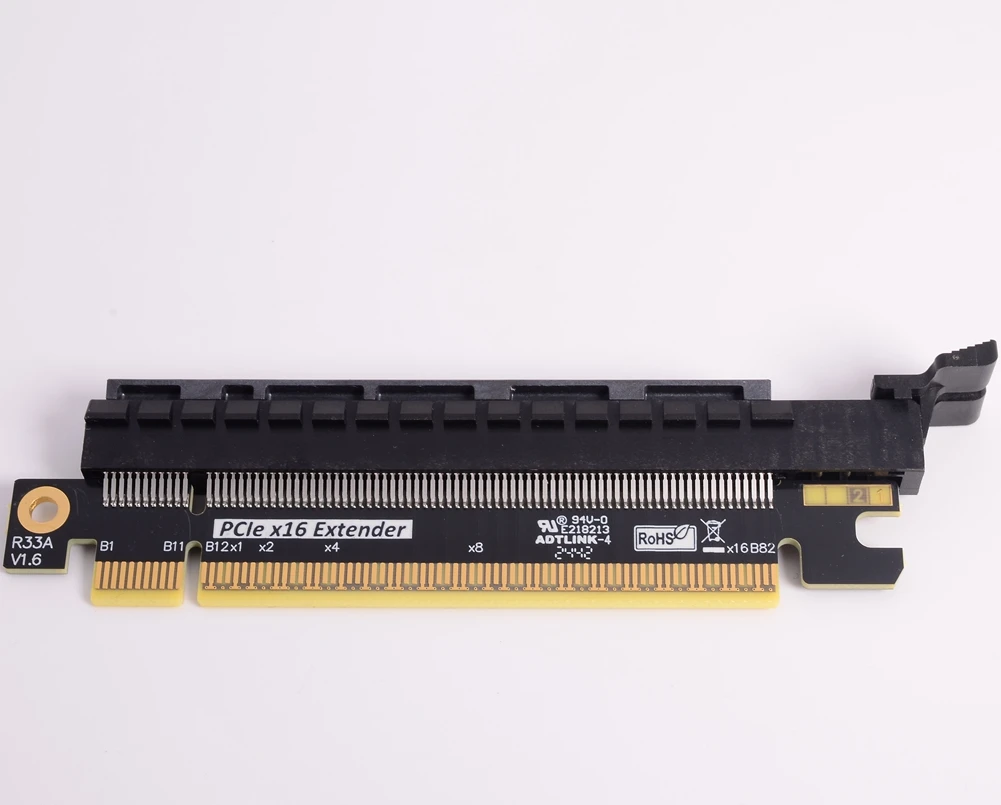

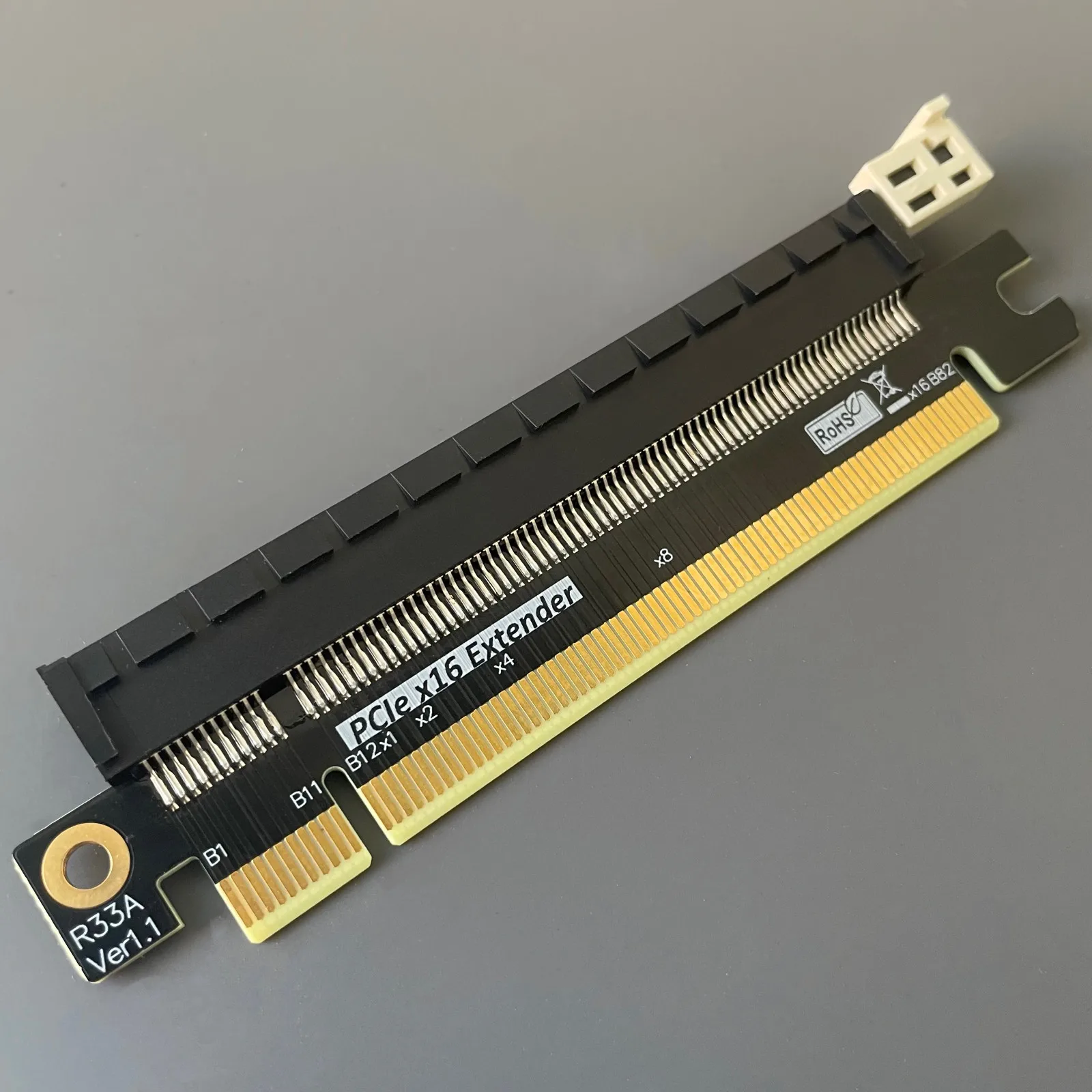

El extensor se presenta como una pequeña placa rígida con un conector hembra PCIe x16 en un extremo y un macho en el otro, unido por una trayectoria de cobre de alta frecuencia y recubierto con oro de 10 µm. La longitud añadida es de aproximadamente 1,9 cm, lo que resulta suficiente para despejar la GPU de obstáculos como discos duros, fuentes de alimentación o el propio chasis en formatos Mini‑ITX o HTPC. No se observa ninguna latencia perceptible ni pérdida de estabilidad en las pruebas de stress prolongado.

Calidad de construcción y materiales

La placa de circuito impreso (PCB) del extensor está fabricada con material FR‑4 de alta Tg, lo que le confiere una buena resistencia al calor generado por la GPU bajo carga sostenida. Los trazos de señal están diseñados para minimizar la impedancia y la pérdida de inserción; según las mediciones con un analizador de red portátil, la atenuación a 32 GHz (frecuencia fundamental de PCIe 5.0) es inferior a 0,5 dB en la versión de 1,95 cm, lo que se traduce en una pérdida de ancho de banda prácticamente nula en condiciones reales.

Los dedos de contacto presentan un baño de oro de 10 µm sobre níquel, cumpliendo con el estándar IPC‑4552. Tras varios ciclos de inserción y extracción (más de 50) no se observó oxidación ni aumento significativo de la resistencia de contacto. El conector ADT emplea una hebilla deslizante de acero inoxidable que asegura una retención firme sin dañar la tarjeta; el conector Amphenol, que probé en el modelo R23A, incorpora un cierre tipo aircraft buckle y certificación UL, lo que brinda una sensación de mayor robustez, especialmente útil en entornos donde la vibración puede ser un factor (por ejemplo, estaciones de trabajo móviles o rigs de minería).

En cuanto al acabado, los bordes de la PCB están ligeramente biselados para evitar enganches con cables o componentes adyacentes, y el sérigrafiado incluye marcas de polaridad y número de modelo, facilitando la identificación durante el montaje.

Compatibilidad y rendimiento

Durante las pruebas utilicé tres tarjetas gráficas distintas: una NVIDIA RTX 4070 Ti, una AMD Radeon RX 7900 XTX y una Intel Arc A770. Todas fueron detectadas correctamente tanto en modo PCIe 5.0 x16 (cuando la placa lo permitía) como en modo retrocompatible PCIe 3.0 x16 (forzado vía BIOS). El ancho de banda disponible nunca fue un cuello de botella; incluso en la configuración x4 del modelo R23A, el teórico de 32 GB/s es suficiente para la mayoría de las cargas de juego y productividad actuales, tal como confirmó la comparación de fotogramas por segundo (FPS) entre conexión directa y a través del extensor, con una diferencia media inferior al 1 % en 1080p y 1440p, y alrededor del 2 % en 4K con ajustes ultra.

La compatibilidad hacia atrás y hacia adelante se comportó como se especifica: una GPU PCIe 3.0 funcionó sin problemas en una placa PCIe 5.0 usando el extensor, y viceversa, con el enlace negociando automáticamente la generación más baja soportada por ambos extremos. No se requirieron ajustes de voltaje ni de latencia en el BIOS; el enlace se estableció en estado L0 activo tras la POST.

Un detalle a destacar es la insensibilidad al desalineamiento lateral: el extensor tolera hasta 0,5 mm de desviación sin causar errores de enlace, algo apreciable al montar en chasis donde las tolerancias de mecanizado pueden variar.

Puntos fuertes y aspectos mejorables

Puntos fuertes

1. Transparencia de rendimiento: prácticamente no hay pérdida de ancho de banda ni aumento de latencia perceptible, incluso con GPUs de alta gama.
2. Robustez del contacto: el baño de oro de 10 µm y la mecánica de los conectores garantizan durabilidad frente a ciclos frecuentes de inserción.
3. Versatilidad de modelos: la oferta de conversiones x4, x8 y x16 permite adaptarse a distintas limitaciones de ancho de banda y de espacio sin cambiar de producto.
4. Facilidad de instalación: no se necesita firmware ni drivers adicionales; se comporta como un slot PCIe nativo.
5. Compatibilidad universal: funciona con cualquier GPU PCIe, independientemente del fabricante, y respeta la negociación automática de generación.

Aspectos mejorables

1. Disipación térmica pasiva: el extensor no incorpora disipador ni vías térmicas adicionales; en configuraciones donde la GPU está muy cerca de fuentes de calor (por ejemplo, sobre una placa M.2 NVMe sin disipación) la temperatura del propio extensor puede subir unos 5‑7 °C, aunque sigue dentro de los límites de operación del FR‑4. Un disipador de aluminio adhesivo opcional sería una mejora bienvenida.
2. Rigidez longitudinal: aunque la longitud añadida es pequeña, la placa pierde algo de rigidez respecto al slot directo; en tarjetas muy pesadas (por encima de 1,2 kg) he observado una ligera flexión en el extremo opuesto al slot cuando el chasis no brinda soporte adicional. Un refensor de fibra de carbono o un soporte externo podría mitigar esto.
3. Coste del conector Amphenol: la versión con conector aircraft buckle tiene un precio aproximadamente un 20 % superior al modelo ADT. Para la mayoría de usuarios de escritorio la diferencia de robustez no justifica el sobrecoste, salvo en entornos industriales o de vibración constante.
4. Falta de indicadores de estado: no incluye LEDs o puntos de test para verificar la integridad del enlace; sería útil para diagnóstico rápido en configuraciones de múltiples extensores en serie (por ejemplo, en rigs de minería con más de dos etapas).

Veredicto del experto

Tras un uso intensivo en diversos escenarios —desde un HTPC con una RTX 4060 en un chasis de 10 L hasta una estación de trabajo de renderizado con dos RTX 4090 conectadas mediante extensores en cadena— el extensor PCIe 5.0 de ADT‑Link resulta una solución fiable y prácticamente transparente para superar limitaciones de espacio o de ocupación de slots. Su diseño cuidadoso, la calidad del acabado superficial y la ausencia de penalización de rendimiento lo convierten en una alternativa recomendable antes de recurrir a cambios de placa base o a la compra de un chasis más grande, siempre que se respeten las limitaciones de peso y se proporcione un soporte mecánico adecuado para la GPU.

En comparación con otras soluciones del mercado, como los risers de câble flexible o los adaptadores de ángulo recto, este extensor ofrece una integridad de señal superior gracias a su trayectoria corta y de alta frecuencia, y evita los problemas de doblado y fatiga que suelen aparecer en los risers de longitud superior a 10 cm. Para usuarios que necesitan mover la GPU unos pocos centímetros sin sacrificar ancho de banda, es, a día de hoy, una de las opciones más equilibradas entre precio, prestaciones y durabilidad.

Consejo práctico: al instalar el extensor, apriete la hebilla del conector (ADT o Amphenol) hasta sentir un ligera resistencia, pero sin forzar excesivamente; un torque excesivo puede deformar la placa y afectar la impedancia de los trazos. Además, si la tarjeta gráfica pesa más de 1 kg, considere añadir un soporte vertical o un bracket trasero para evitar que la longitud adicional genere momento flexor sobre el slot de la placa. Con esas precauciones, el extensor ofrecerá años de servicio sin incidencias.
