Ethernet W5500 con placa POE IOT (Compatible con Arduino)

INTRODUCCIÓN

El chip W5500 es un chip Ethernet integrado TCP/IP cableado que proporciona una conexión a Internet más sencilla a los sistemas integrados.Permite a los usuarios tener conectividad a Internet en sus aplicaciones simplemente utilizando la placa en la que hayan integrado la pila TCP/IP, MAC Ethernet 10/100 y PHY.La placa Ethernet W5500 utiliza un protocolo SPI de alta eficiencia, que admite una velocidad de 80 MHz para la comunicación de red de alta velocidad.Para reducir el consumo de energía, también proporciona modo WOL (Wake on LAN) y apagado.

Tiene el mismo tamaño de paquete que Arduino Leonardo y es compatible con la mayoría de los protectores y sensores Arduino.Con un chip de regulación de energía más seguro y profesional, el sistema puede funcionar en entornos mucho más complejos.Y olvídate de los problemas de suministro de energía, ya que funciona con fuente de alimentación POE.¿Hen conveniente?

Actualización de versión: V2.0 ha actualizado su circuito de regulación de energía POE.lo que hace que la energía POE sea más confiable.

ESPECIFICACIÓN

• Microcontrolador: Atmel Atmega32u4 (Arduino Leonardo)

• Enchufe de voltaje de entrada externo (recomendado): 7 V ~ 20 V CC

• Enchufe de voltaje de entrada externo (límite): 6-23 V

• Voltaje de entrada POE: 48 V CA/CC (dispositivo PD estándar 802.3af)

• Pines de E/S digitales: 20

• Pines de E/S analógicos: 6

• Corriente CC por pin de E/S: 40 mA

• Memoria Flash: 32 KB (ATmega32u4) de los cuales 4 KB utilizados por el gestor de arranque

• SRAM: 2 KB (ATmega32u4)

• EEPROM: 1 KB (ATmega32u4)

• Velocidad del reloj: 16 MHz

• PHY: WIZnet W5500

• Velocidad del reloj PHY: 25MHz

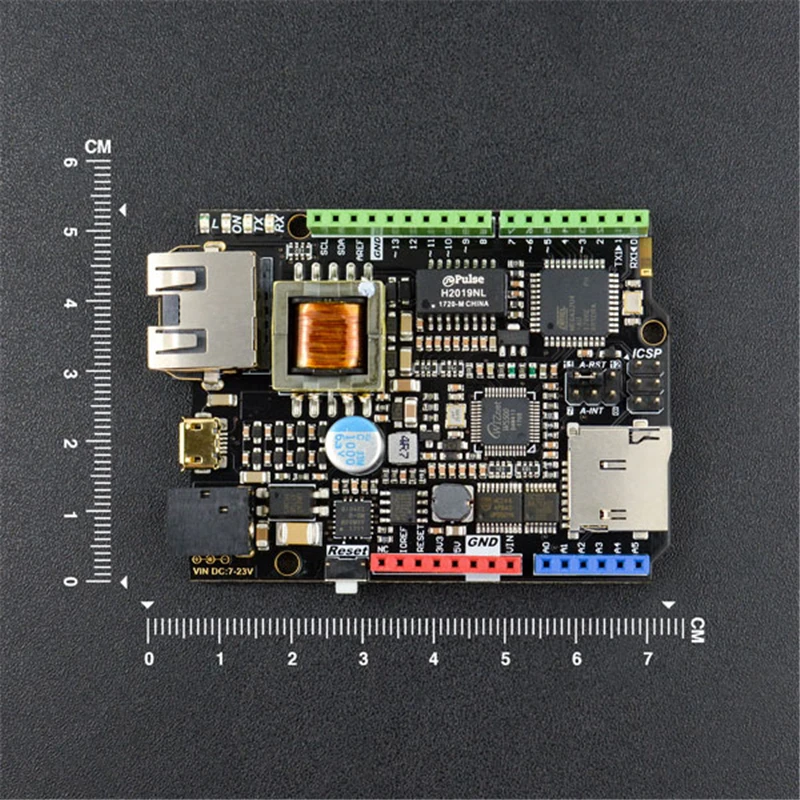

• Dimensión: 73,5x53x15 mm (2,89x2,11x0,59")

DOCUMENTOS

LISTA DE ENVÍO

• W5500 Ethernet con placa base POE x1

• Tablero acrílico verde x1

• Tornillos x1
