Estación de acoplamiento gráfica externa OcuLink a PCI Express 5,0 X16 PCIe 5,0 128Gbps con soporte de alimentación ATX M.2 SFF-8612 y SFF-8611

Ventas directas de fábrica ADT, con excelente rendimiento del producto y una reputación excepcional.100% inspección completa y pruebas de encendido antes del envío.

La velocidad de Gen5 requiere soporte desde la propia interfaz de la placa base.

Marca:Enlace ADT

Modelo de producto:K993G K993G-BK7; ADT-F4Q; R29Q

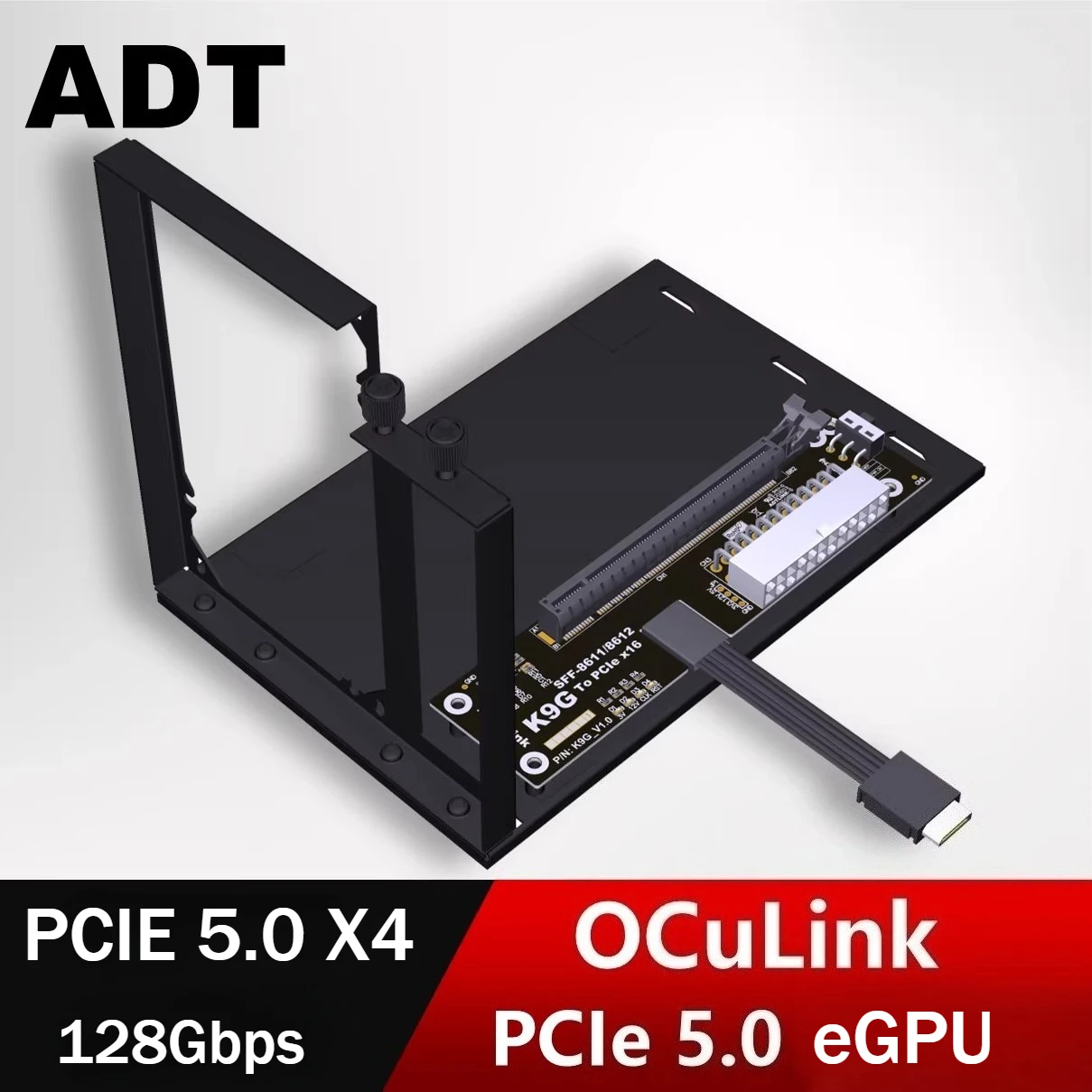

Nombre del producto:Base para tarjeta gráfica externa OCuLink 5.0

Velocidad de transmisión:PCIe 5,0x4, ancho de banda efectivo 128 Gbps

Aplicación del producto:Se utiliza para la conexión externa de tarjetas gráficas u otros dispositivos PCIe.En comparación con la solución adaptadora tradicional Thunderbolt, el ancho de banda efectivo de OCuLink bajo PCIe 5.0x4 puede alcanzar 128 Gbps, superando con creces la solución Thunderbolt.

Recordatorio amistoso:

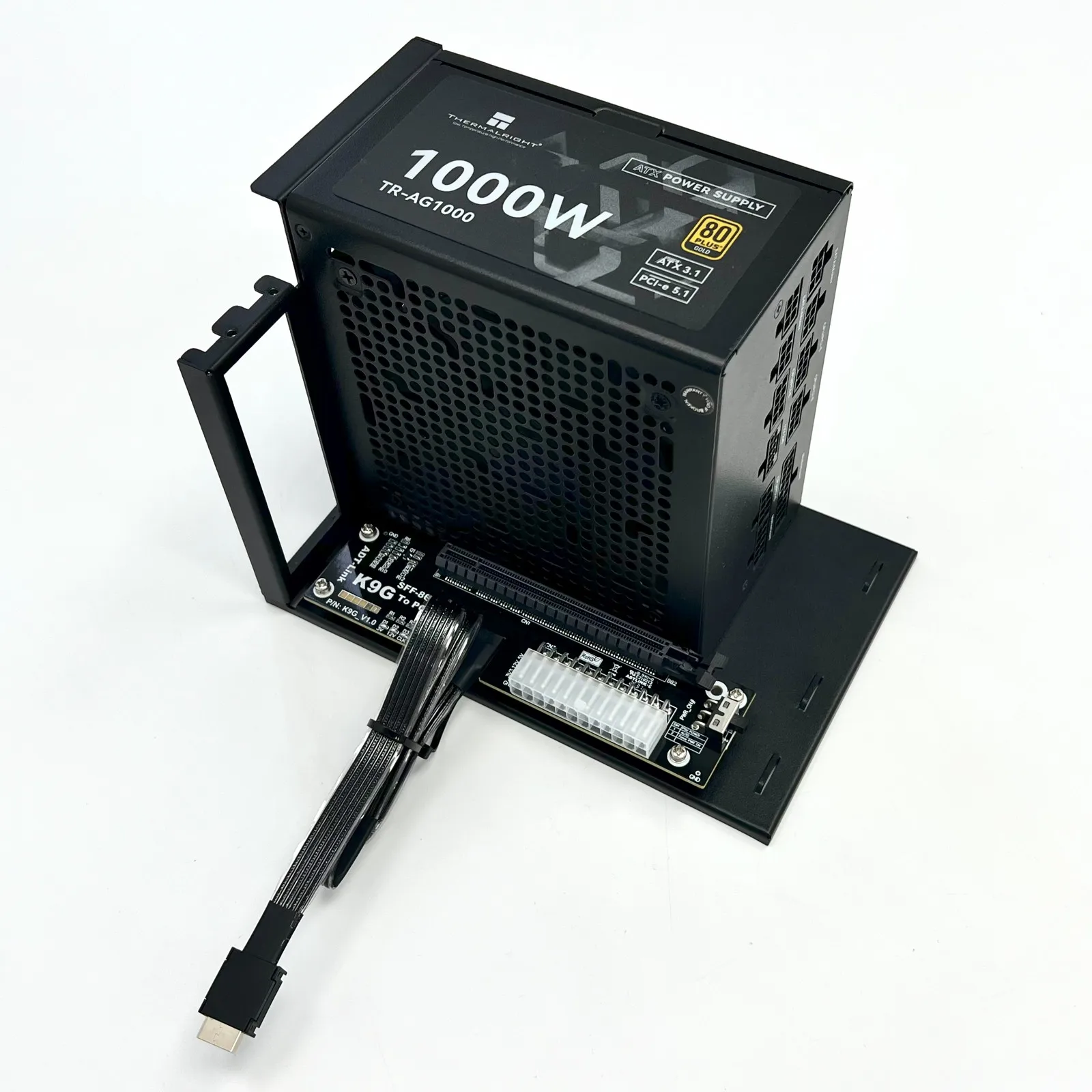

Descripción de la fuente de alimentación:Admite fuentes de alimentación ATX estándar.Prepare las especificaciones de la fuente de alimentación de acuerdo con las instrucciones del fabricante de la tarjeta gráfica.


Consejo de compra:Asegúrese de comprar de 1 a 2 muestras para pruebas y verificación antes de realizar compras a gran escala.

Especificación del conector

 Admite aplicación de cable a placa

 Diseño de tamaño pequeño: conector de paso de 0,5 mm

 Admite aplicaciones de impedancia de 85 ohmios, 100 ohmios están disponibles bajo pedido

 Cumple con RoHS.El halógeno libre está disponible bajo petición

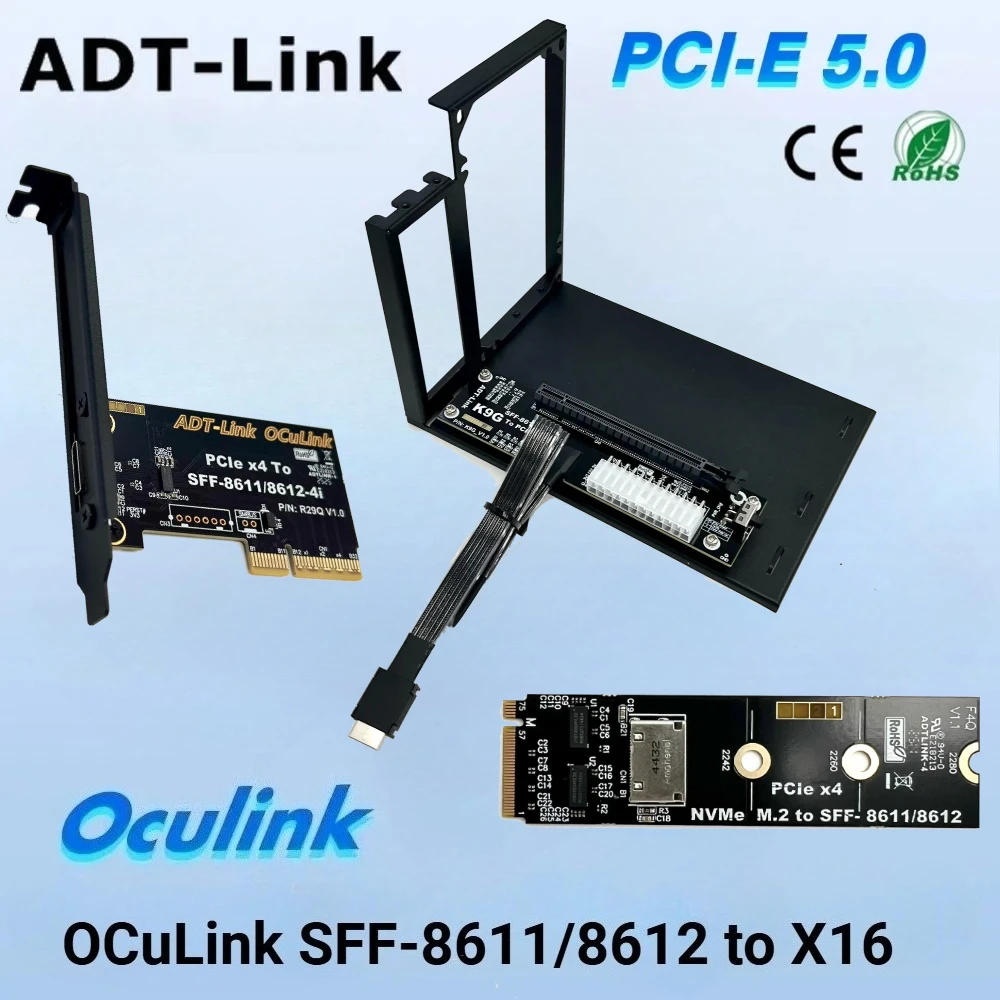

Descripción del modelo del producto:

Fotos:

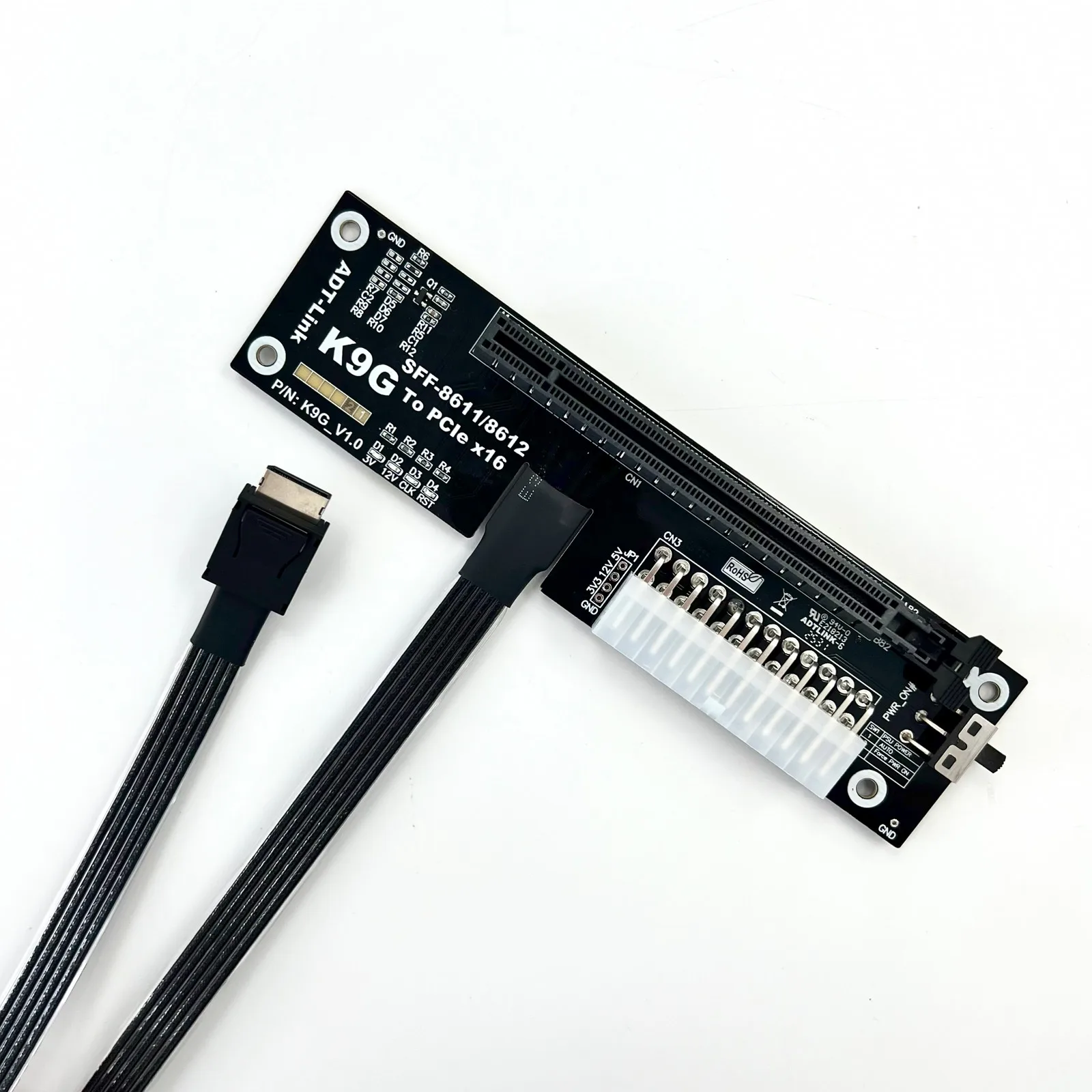

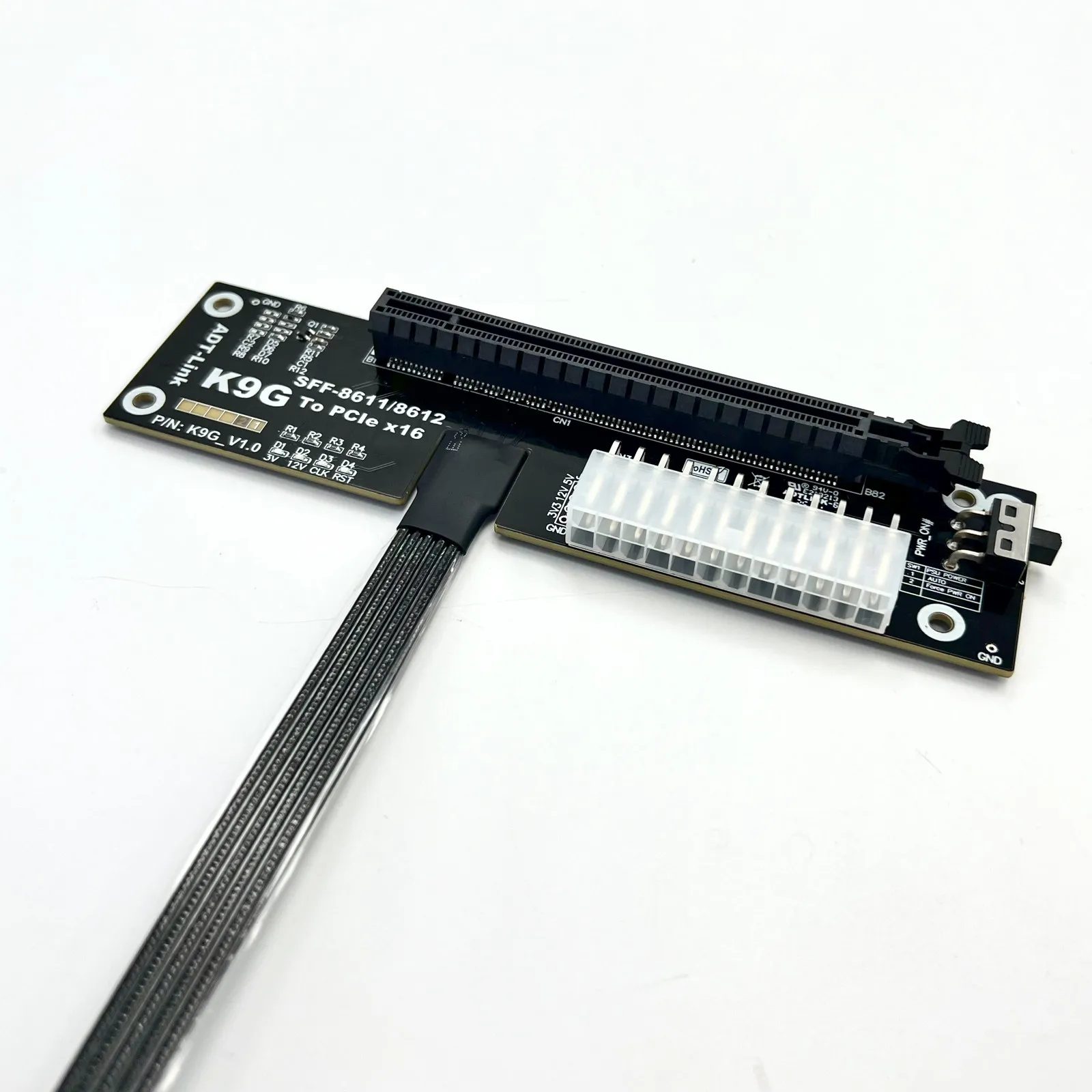

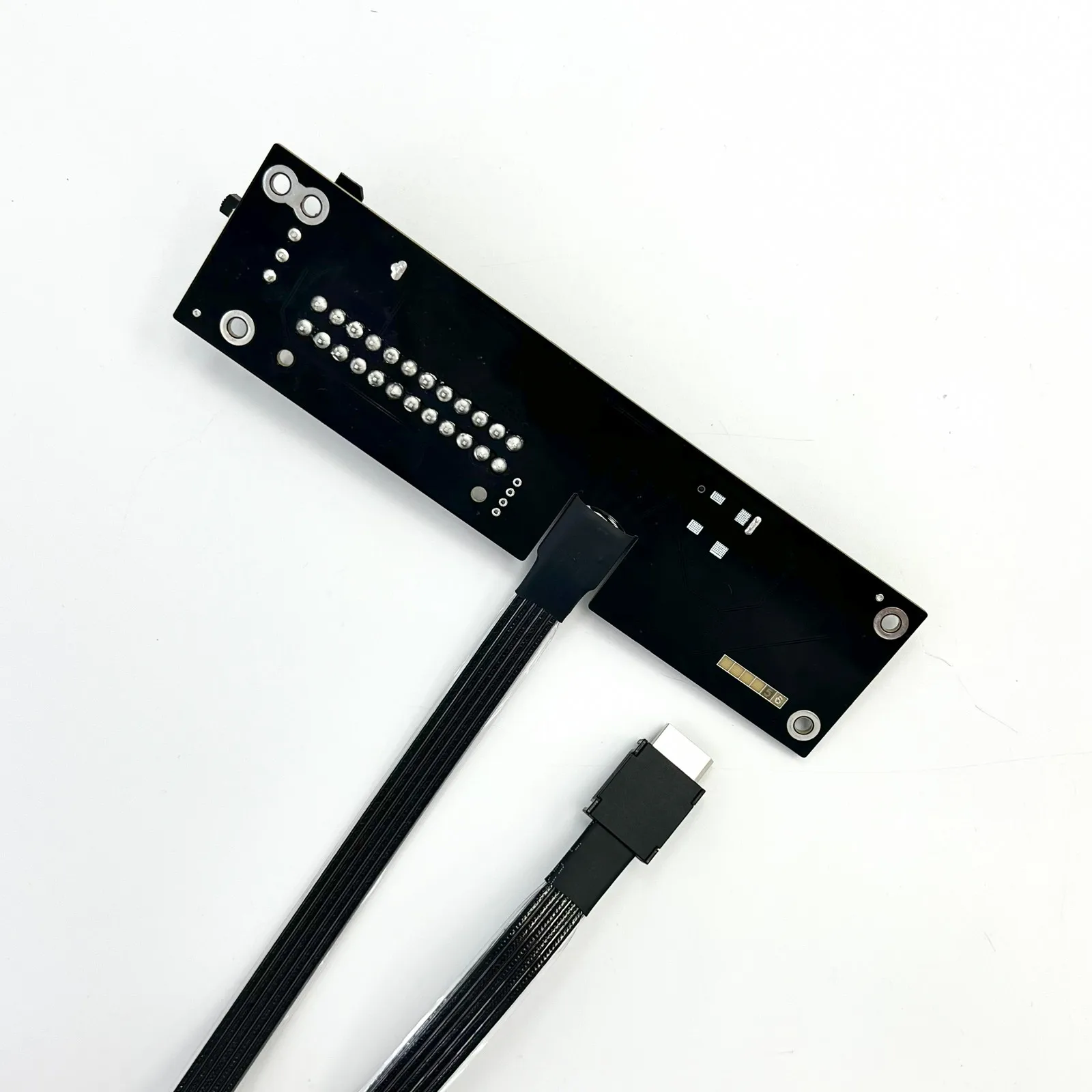

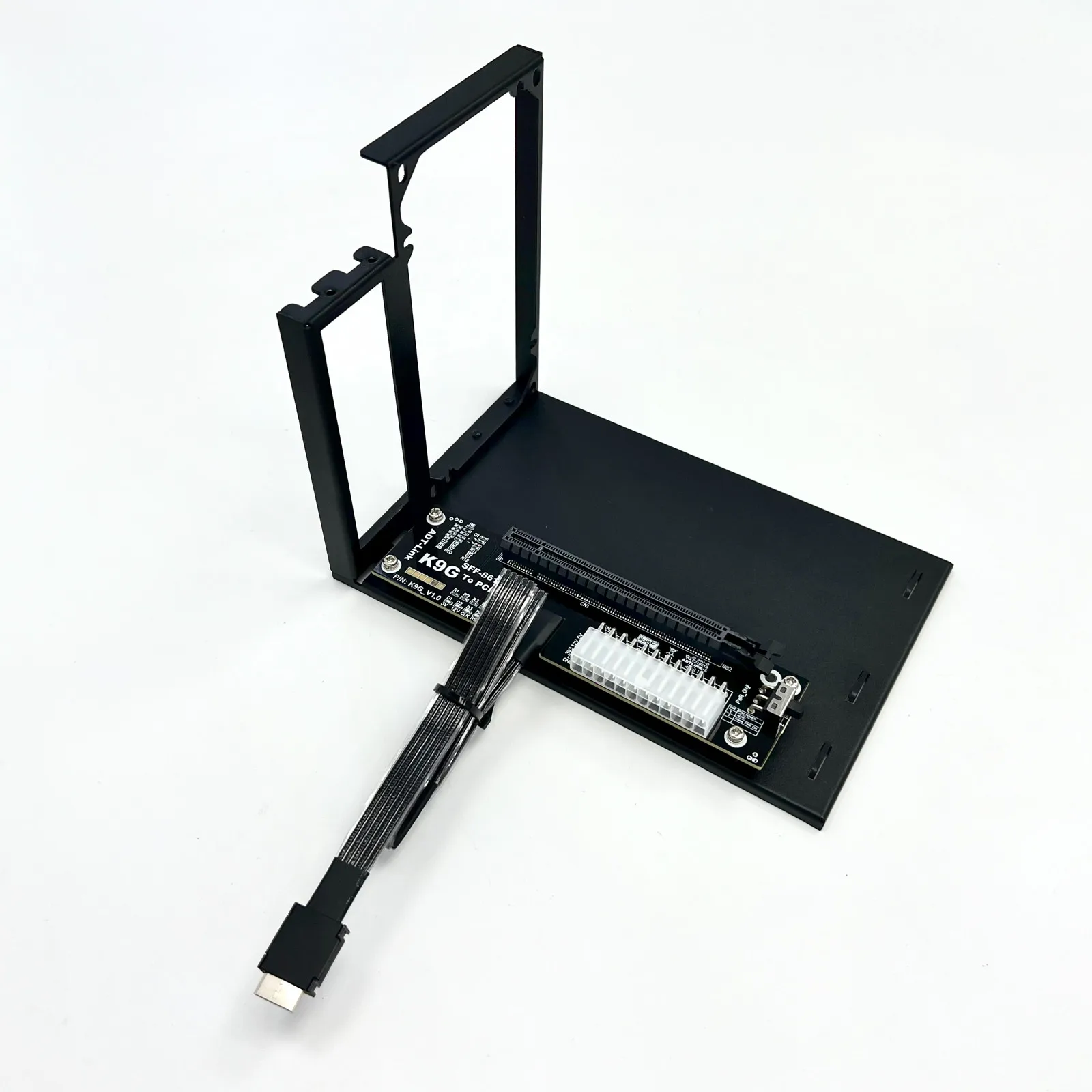

K993G:

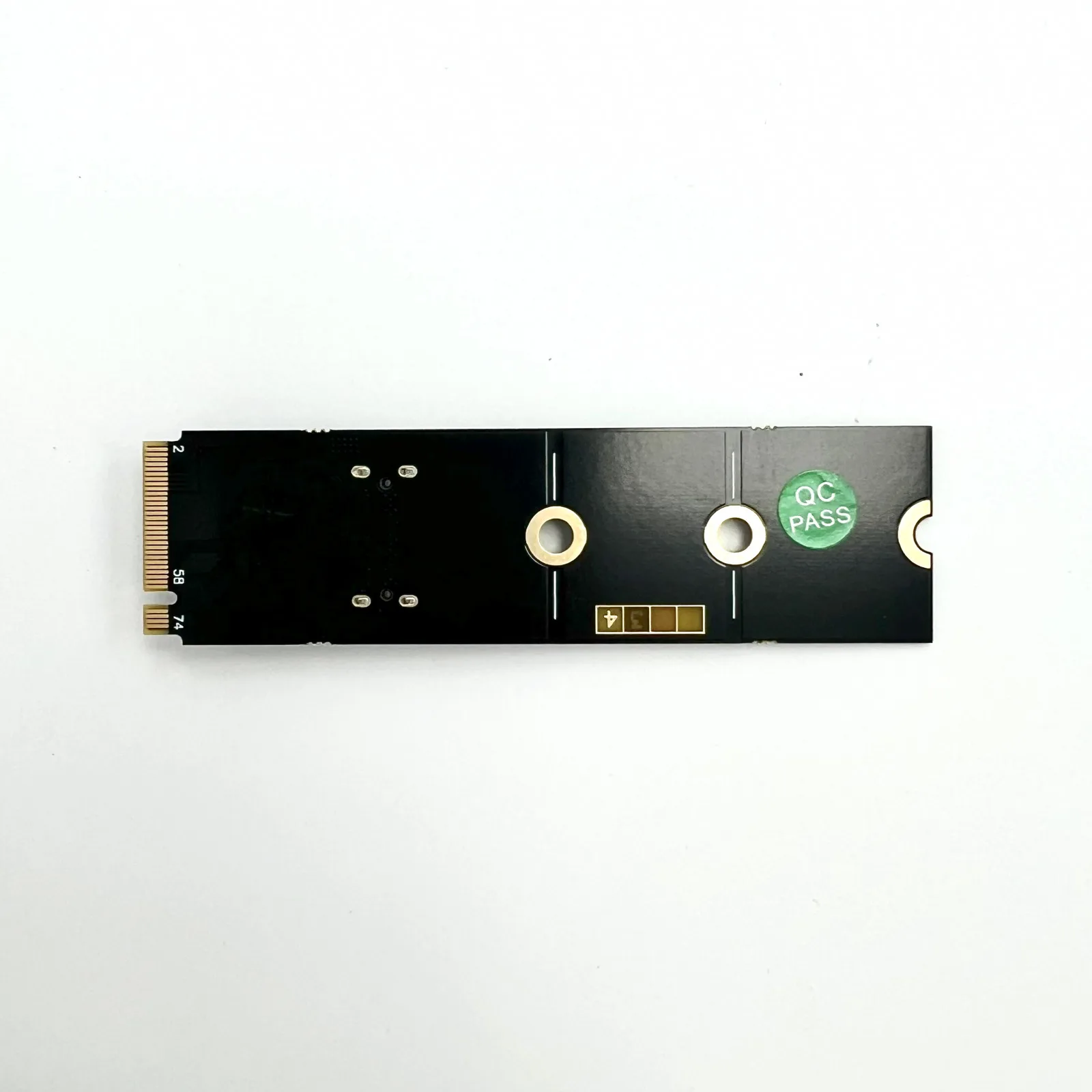

F4Q:

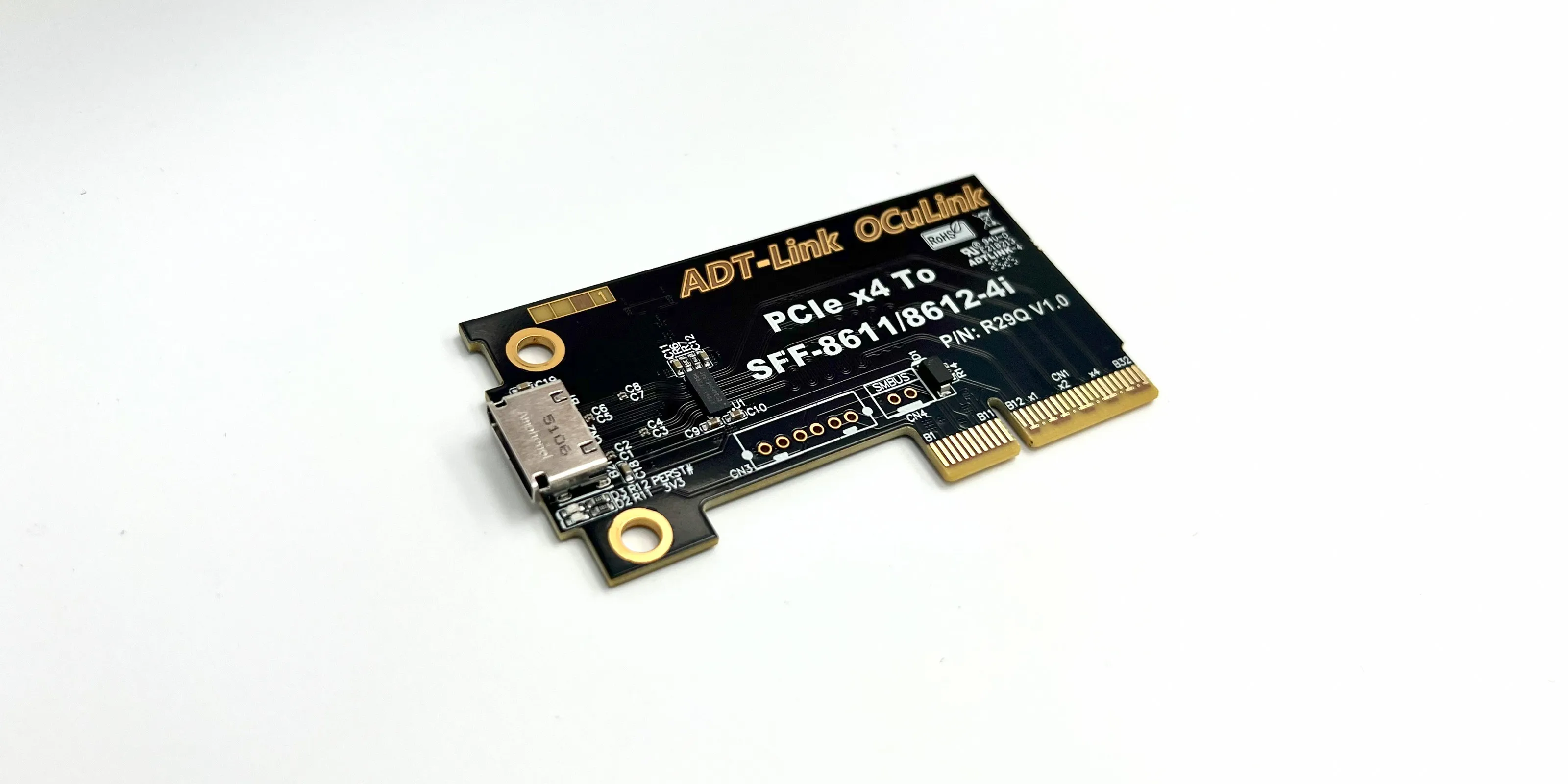

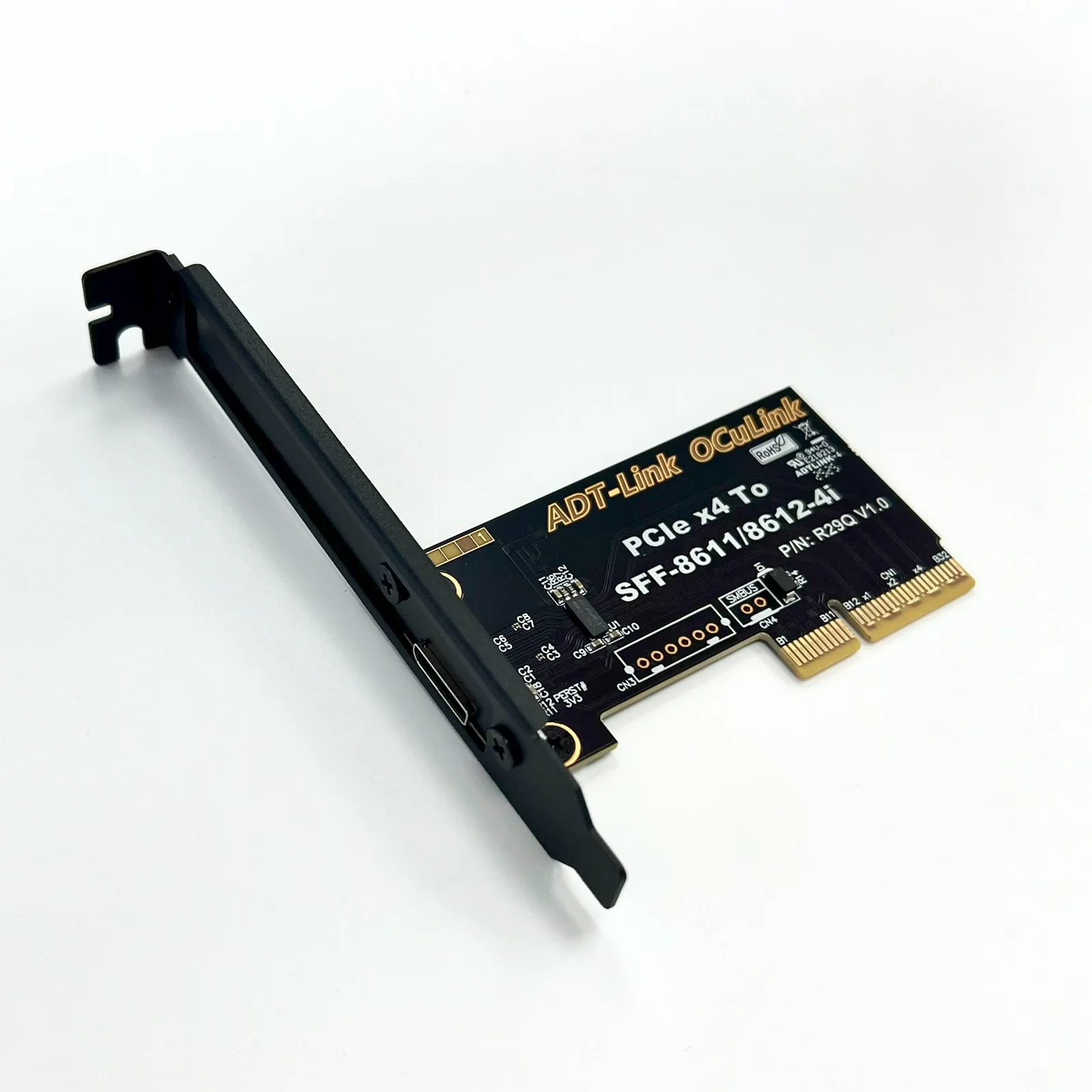

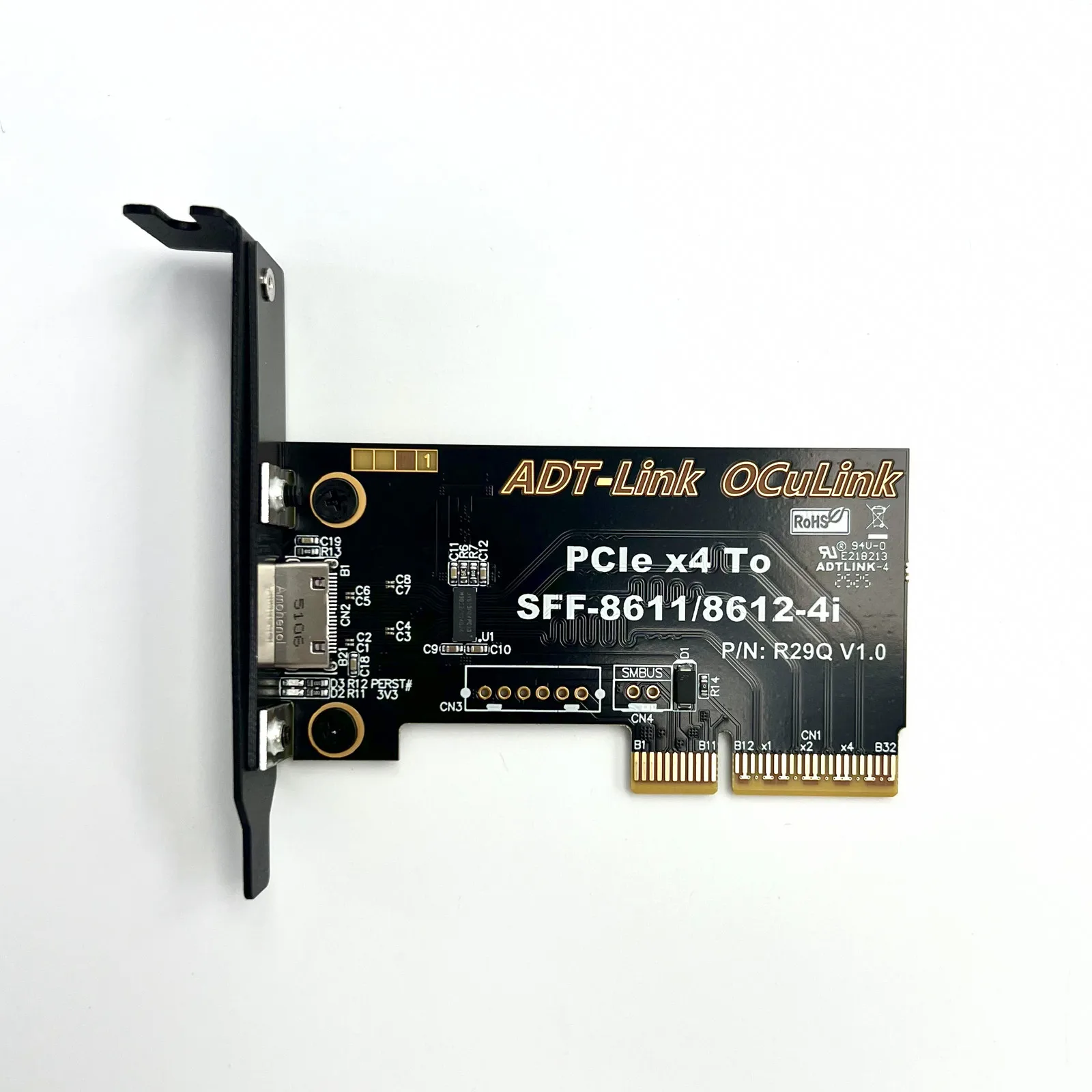

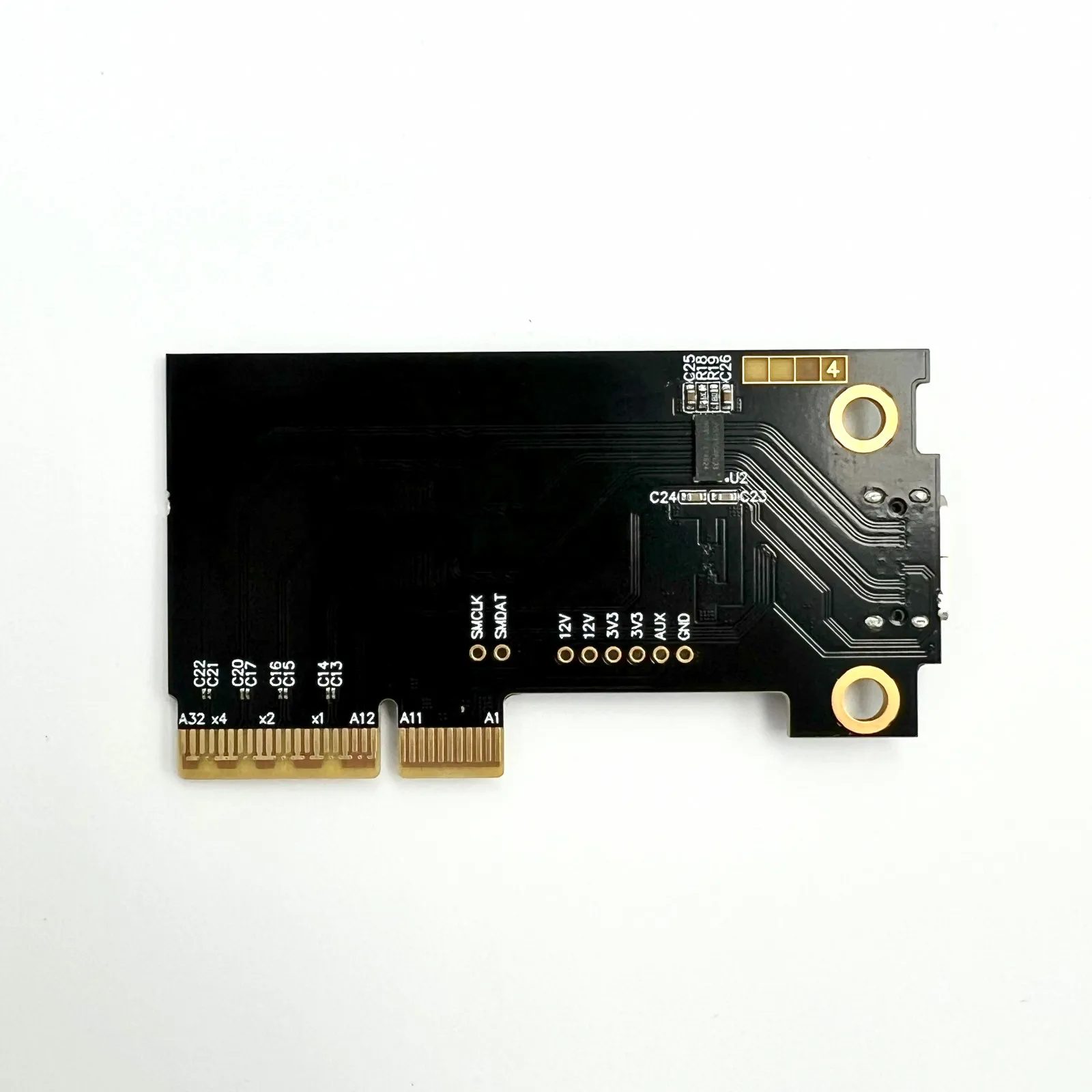

R29Q:

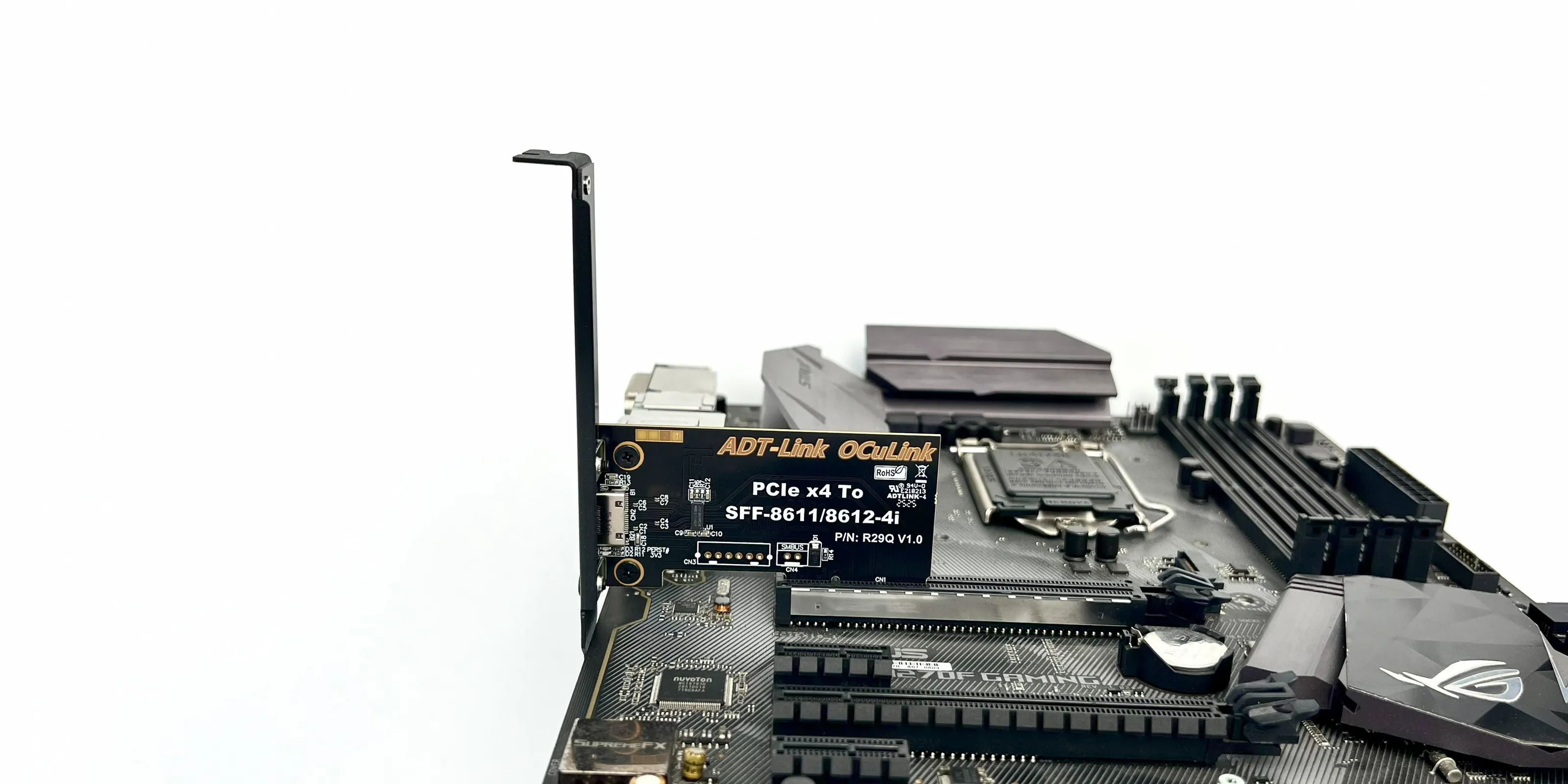

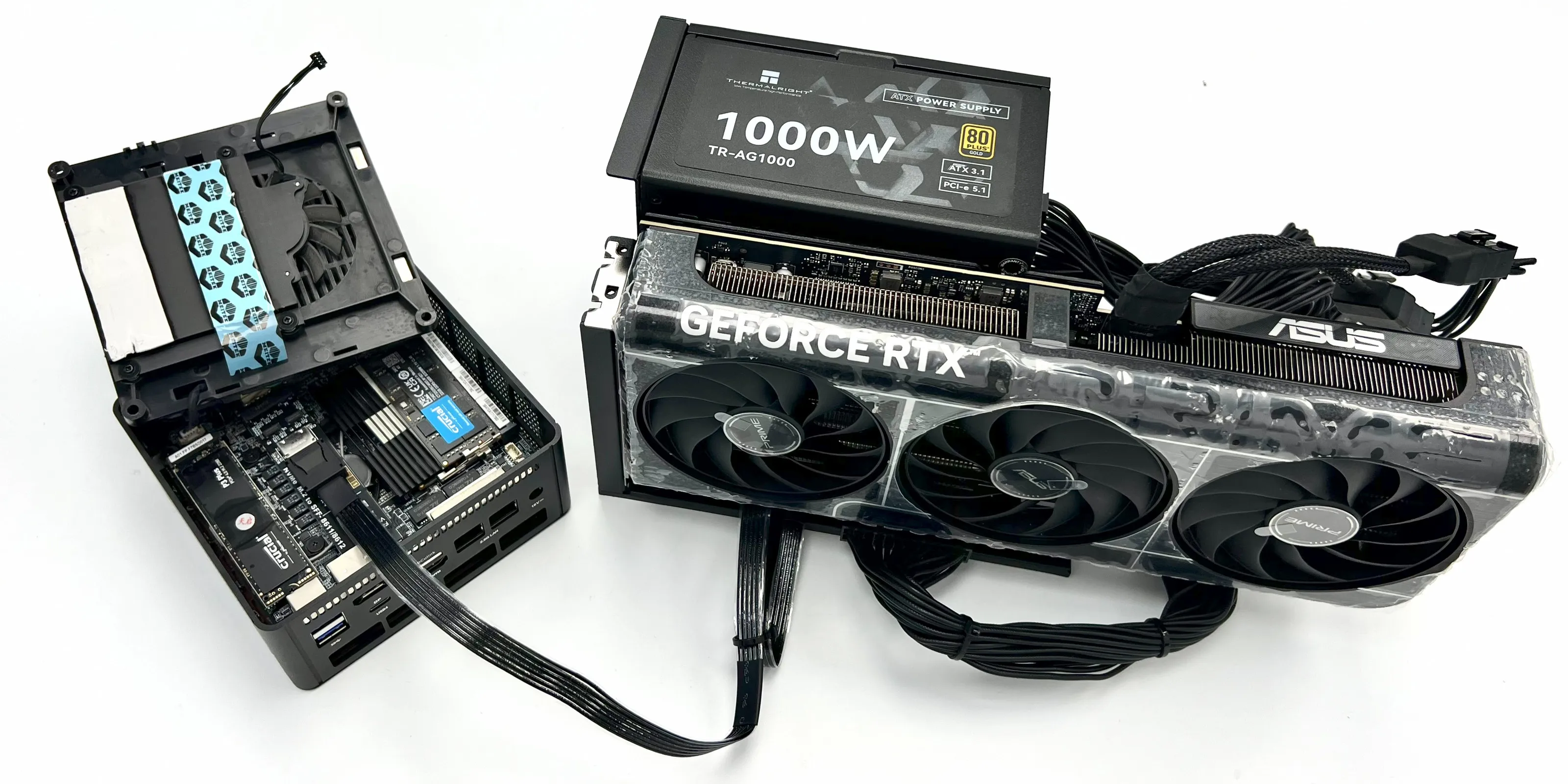

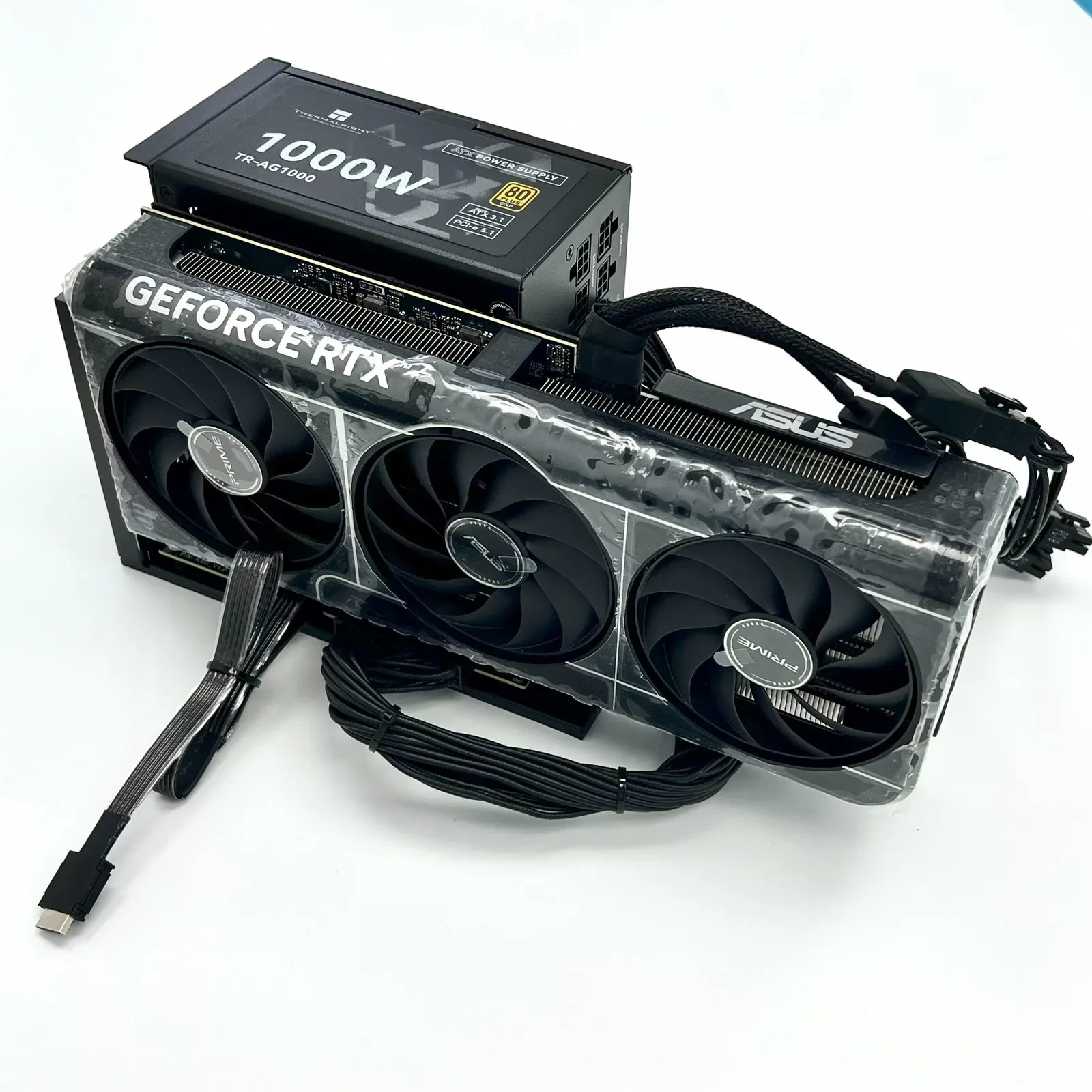

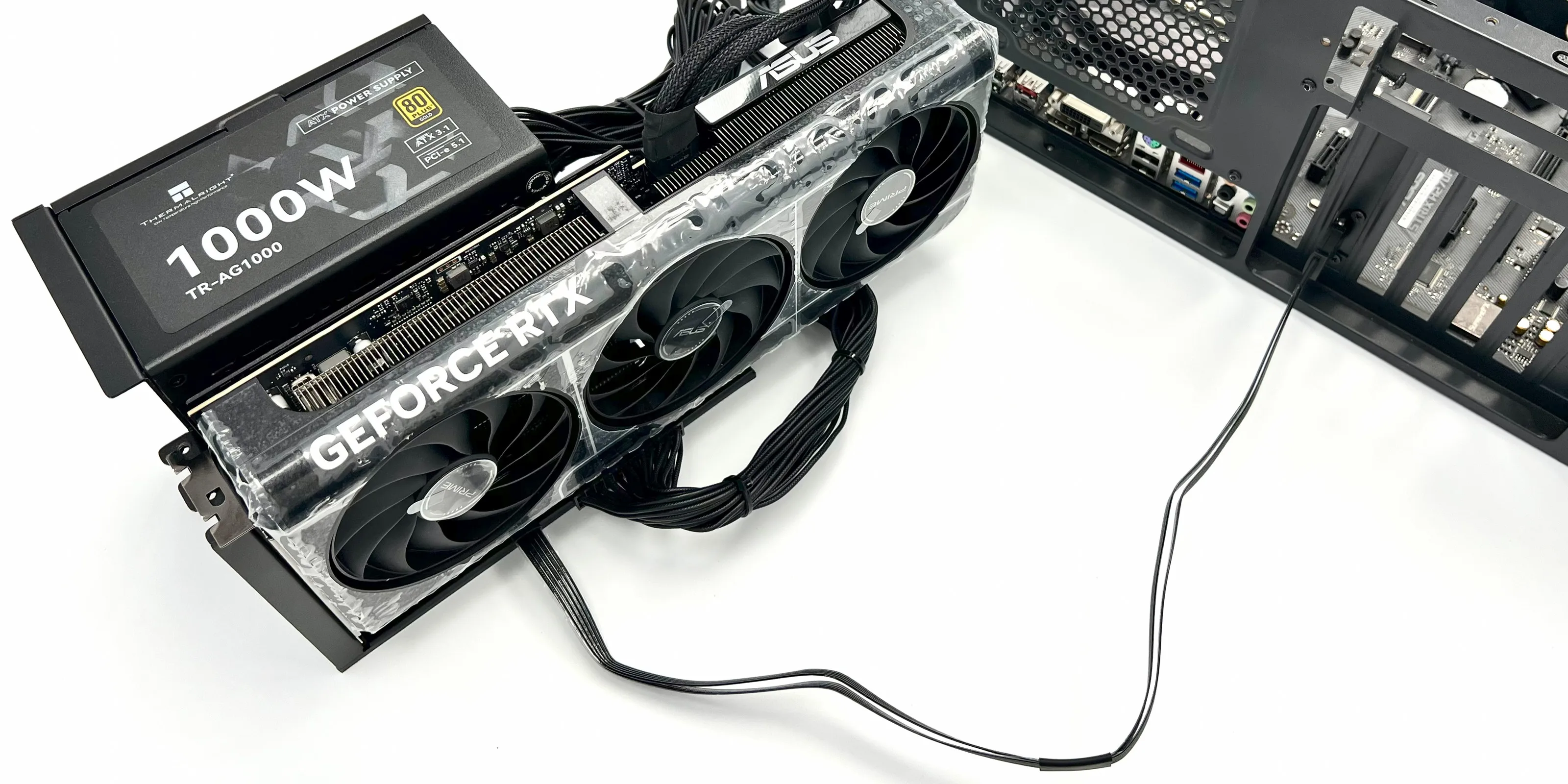

Escenarios de aplicación

Ventajas de la interfaz: en comparación con la solución externa Thunderbolt, la solución externa de OCuLink tiene un mayor ancho de banda efectivo real.A medida que se conecta directamente a la CPU a través del canal PCIe, la pérdida de rendimiento es menor.Después de la actualización, OCuLink 5.0 puede alcanzar PCIe 5.0x4, con un ancho de banda máximo de 128 Gbps.

测试数据：

7600x + 5

7600x+ K993G + F4Q + 5

结果:实下,用K993G+F4Q转接, 3DMARK1%

接HDMIDP线接上,输,实内输提高左。

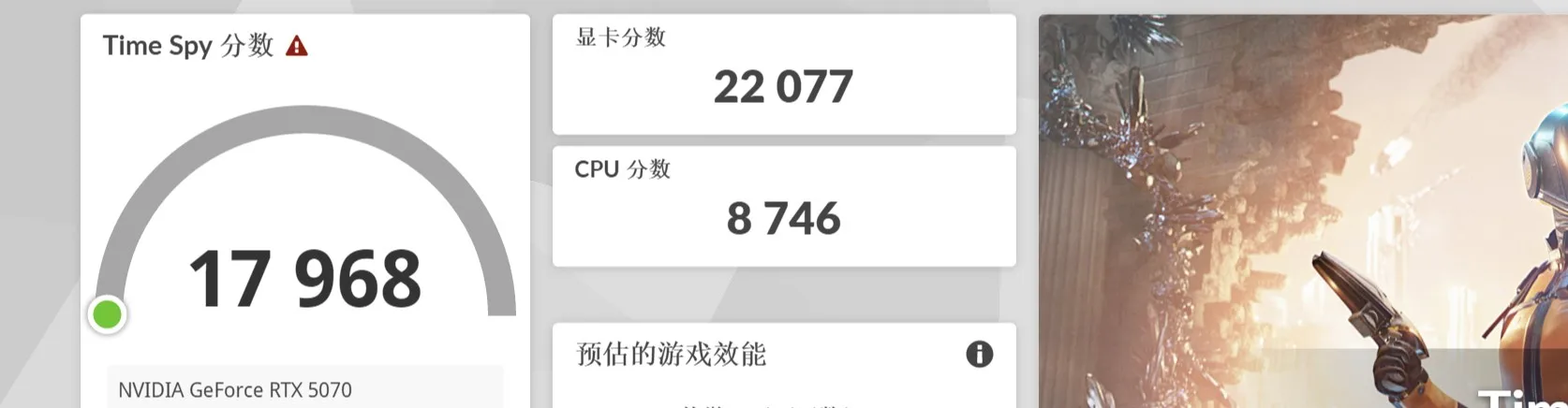

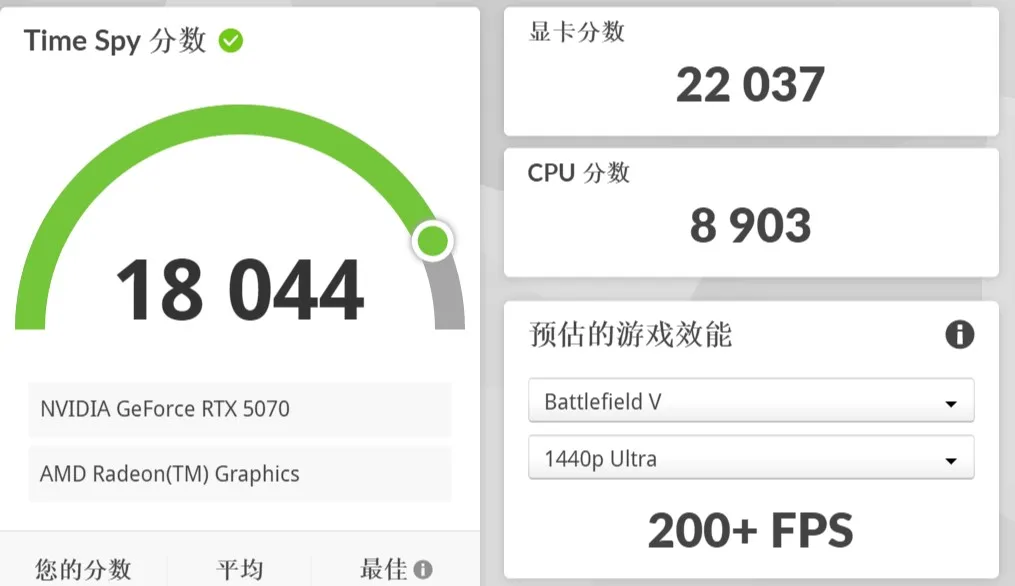

接5070接内3DMARK

接5070接3DMARK

Resumen de los problemas técnicos

¿Cuáles son las opciones para la fuente de alimentación externa del ADT K993G?

Sólo se admiten fuentes de alimentación ATX estándar.La potencia de la fuente de alimentación se puede seleccionar según los requisitos de la tarjeta gráfica.

¿Cuál es la función del interruptor en la base de la tarjeta gráfica?

Cuando el interruptor está configurado en 1, se inicia automáticamente. La base de la tarjeta gráfica puede iniciarse y detenerse automáticamente siguiendo la computadora.Cuando la base de la tarjeta gráfica está funcionando normalmente, no es necesario cambiarla.Cambiar el interruptor a 2 es para el arranque forzado, que suministra energía directamente a la base de la tarjeta gráfica.Cuando utilice una placa adaptadora que no almacena para el adaptador y la base de la tarjeta gráfica no puede iniciar normalmente después de cambiar a 1, en este momento, puede cambiar el interruptor a 2 para forzar el inicio de la base de la tarjeta gráfica. Para garantizar la seguridad del dispositivo, fuerce a iniciar la base de la tarjeta gráfica antes de comenzar en el extremo del host y cierre la base de la tarjeta gráfica después de cerrar el extremo del host.

¿Cómo leer las luces indicadoras del equipo?

Durante el uso, la luz D2 debe estar encendida y la luz D4 debe estar apagada antes de poder usarse normalmente.Las luces D1 y D3 solo se utilizan con fines de detección y si están apagadas o no afecta el uso normal.

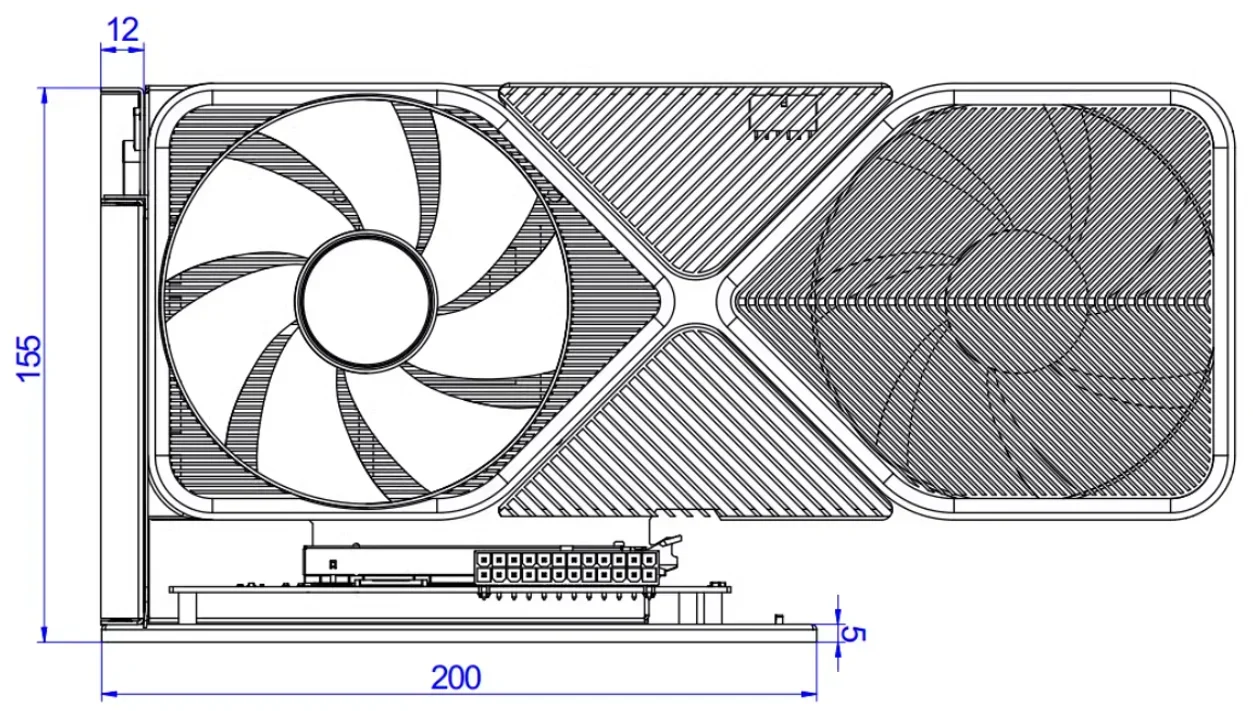

¿Tamaño del producto?

¿Cómo es la calidad del cable?¿Hay algún bloqueo?

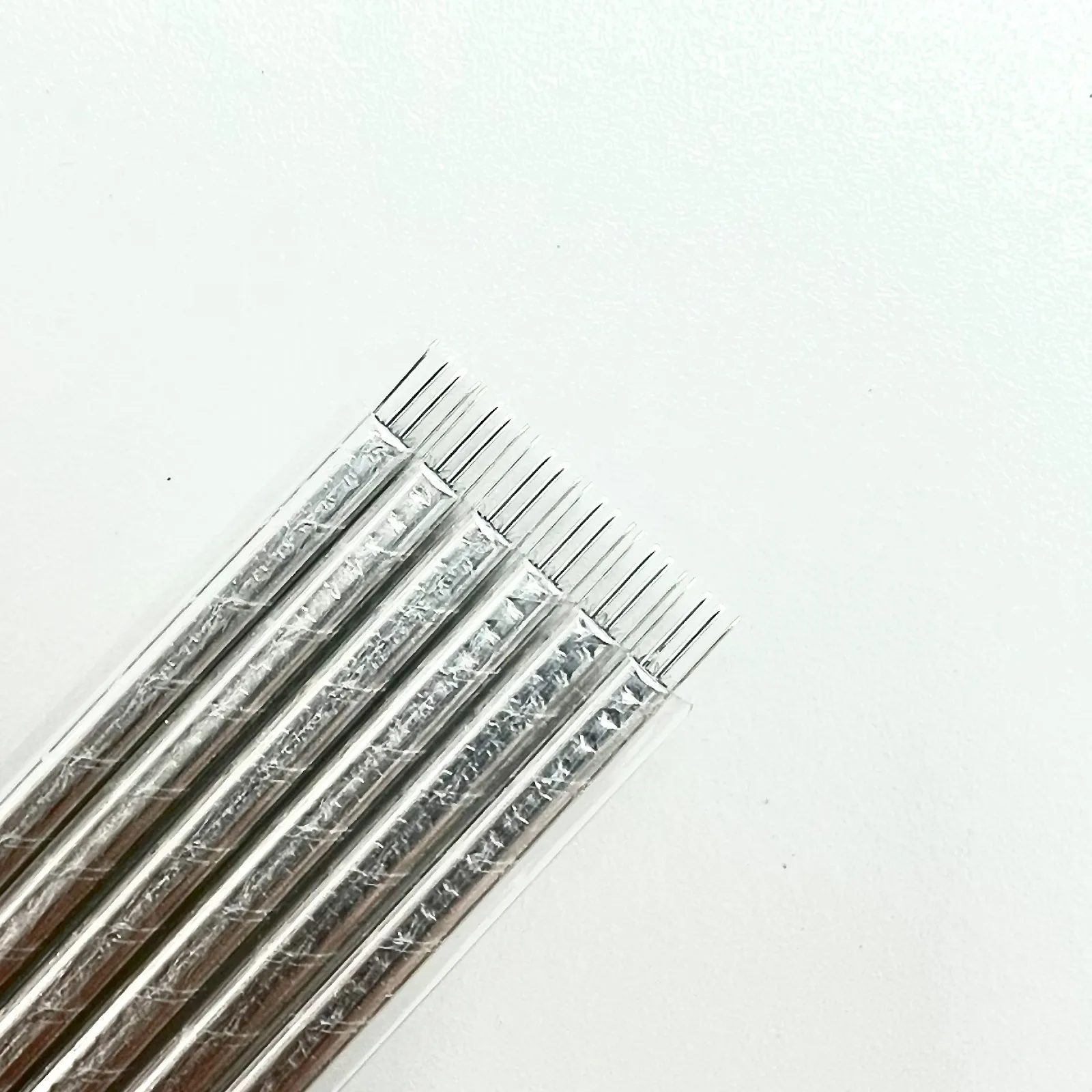

Cuenta con un blindaje de capa metálica, polímeros conductores de blindaje EMI avanzados, nuevos materiales para blindaje EMI y un diseño de cable plano.Esta tecnología permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas de polímeros conductores para evitar emisiones de frecuencia electromagnética incidentes o salientes, minimizar la interferencia y la degradación del rendimiento y reducir el peso de la cinta.

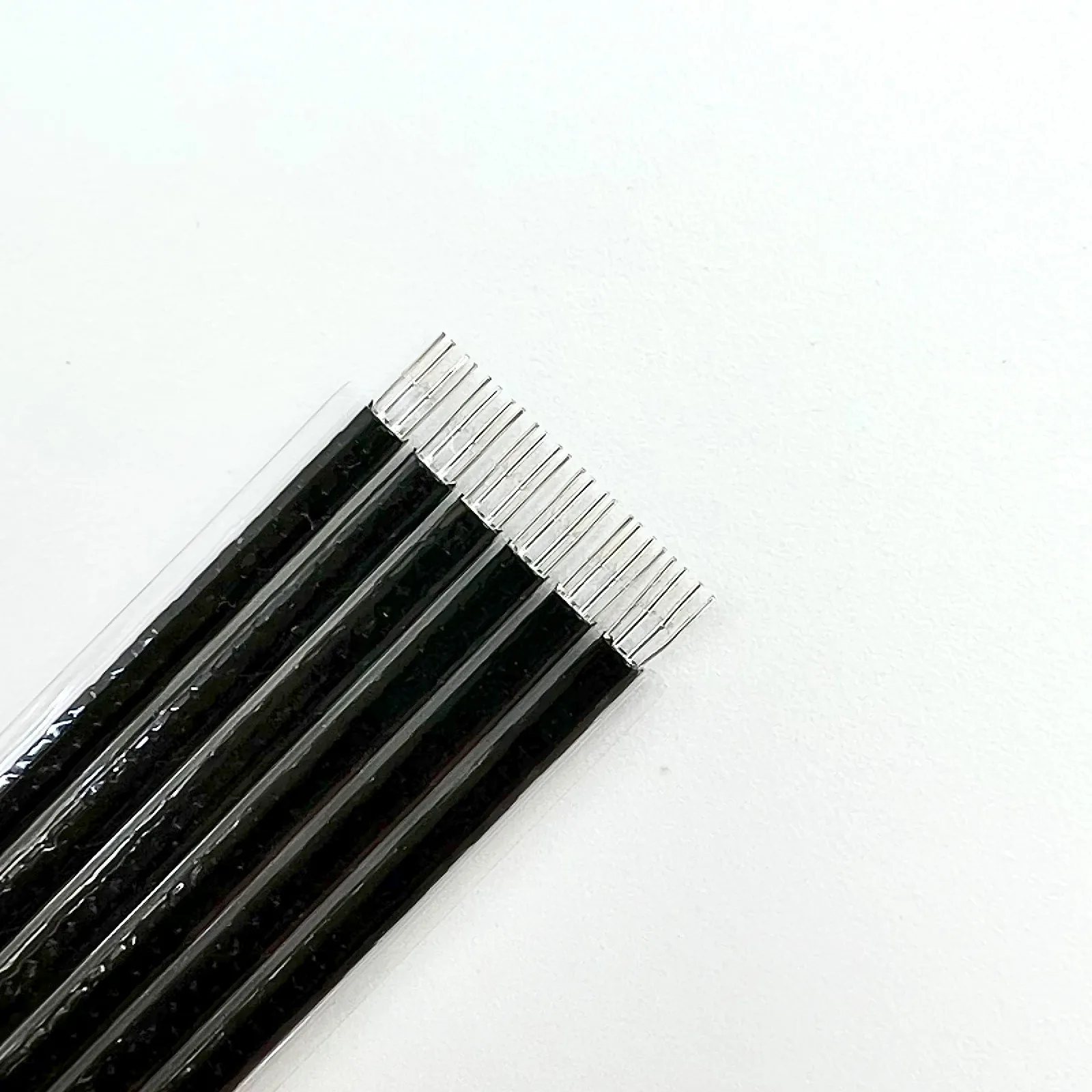

¿El cable es blando?¿Se puede doblar?

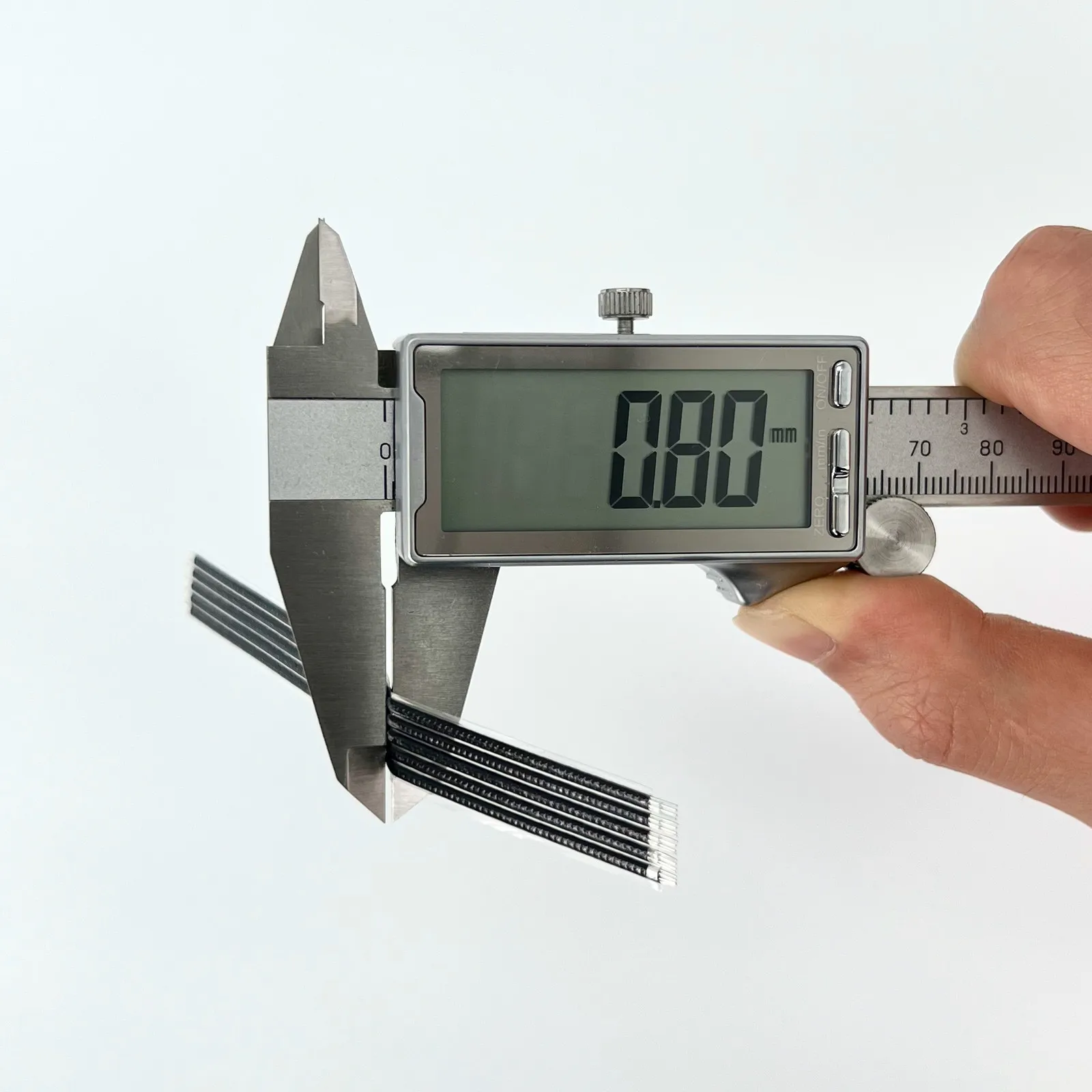

El cable es una versión negra delgada del cable dedicado PCIe de quinta generación desarrollado independientemente por ADT, con un espesor de 0,8 mm.El cable es muy blando y se puede doblar, lo que no afecta su uso.

Enlace de descarga para materiales técnicos.

PDF 3D 文。请用 软件。

Descarga de archivos PDF 3D y pasos 3D:

Descarga de archivos de especificaciones:

Descarga de archivos tutoriales de instalación
