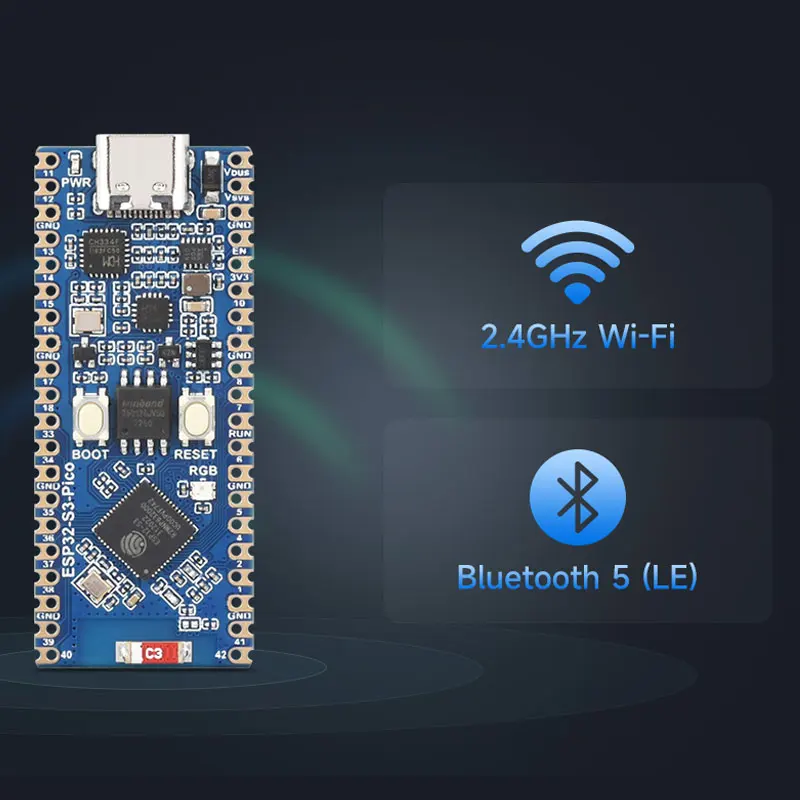

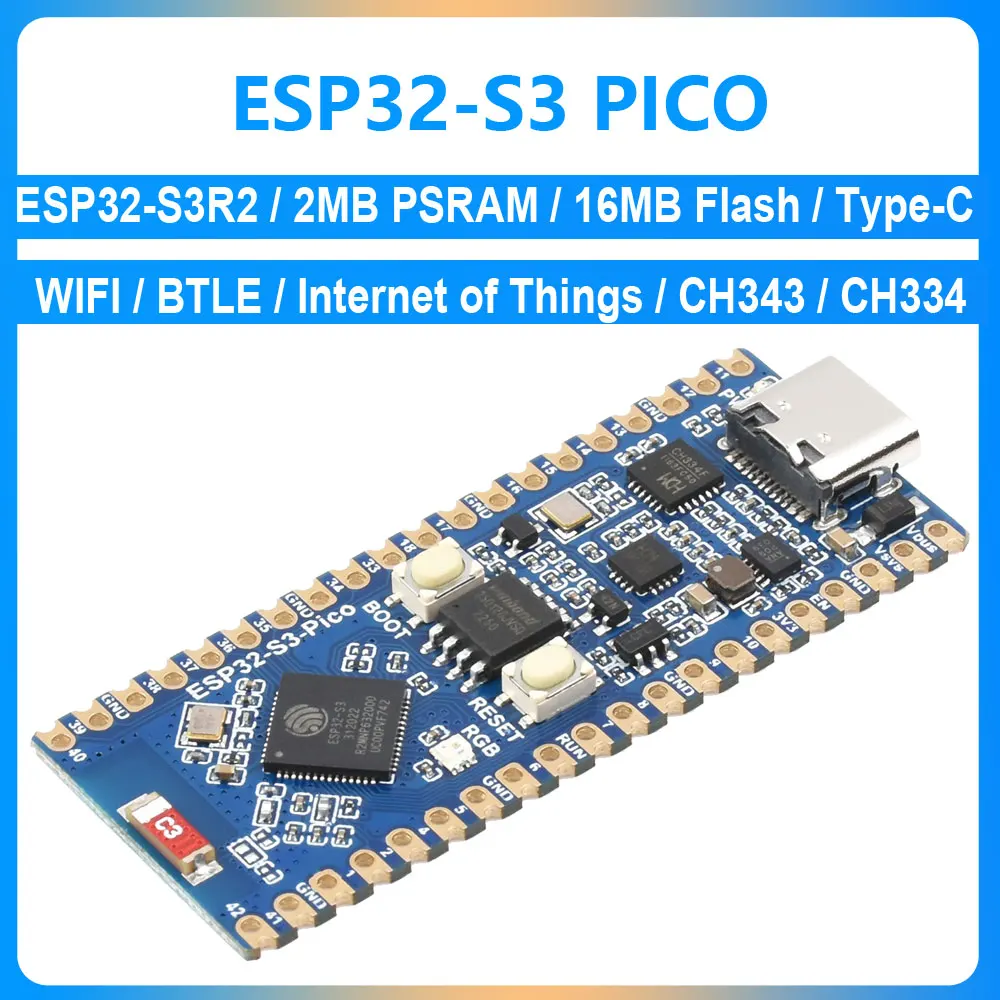

ESP32-S3 Placa de desarrollo Pico ESP32-S3R2 dual-core 2,4 GHz WiFi BTLE5 CH343/CH334 chip Internet de las cosas 2MB PSRAM 16MB Flash

Descripción general

• El ESP32-S3-Pico es una placa de desarrollo de microcontroladores de bajo costo y alto rendimiento con un tamaño compacto y ricas interfaces periféricas.

• Adopta ESP32-S3R2 como chip principal, que es un chip MCU con Wi-Fi integrado de 2,4 GHz y Bluetooth 5 (LE).

• Los chips de interfaz son CH343 y CH334, por lo que puede experimentar la diversión del desarrollo USB y UART con un solo puerto USB-C y no más problemas para cambiar las interfaces.

• El chip DC-DC adopta MP28164, un chip buck-boost de alta eficiencia, que adopta el modo de control de corriente de frecuencia fija PWM para optimizar la estabilidad del circuito y la velocidad de respuesta.

• Puede elegir ESP-IDF, Arduino, MicroPython u otros entornos de desarrollo en software para poder iniciarlo y aplicarlo fácil y rápidamente al producto.

Características

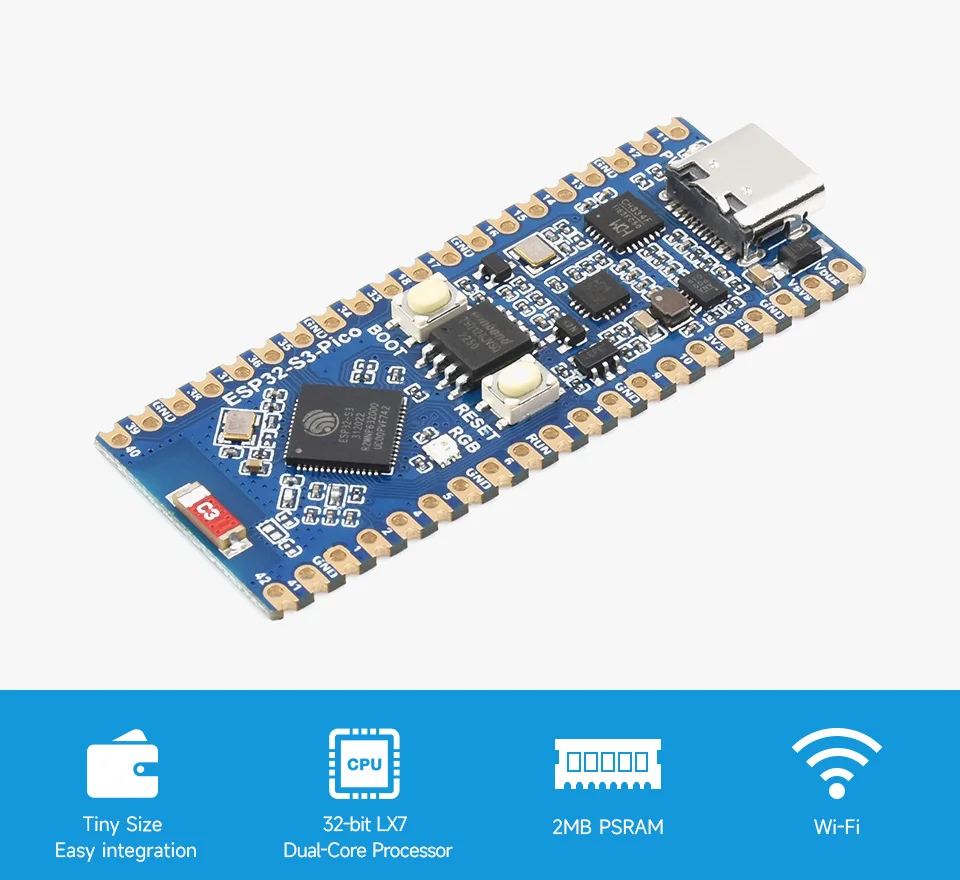

• Adopta el chip ESP32-S3R2 con procesador dual-core Xtensa LX7 de 32 bits, capaz de funcionar a 240 MHz

• SRAM integrada de 512 KB, ROM de 384 KB, PSRAM de 2 MB, memoria Flash de 16 MB

• Comunicación inalámbrica de modo dual Wi-Fi integrada de 2,4 GHz y Bluetooth LE, con un rendimiento de RF superior.

• Conector tipo C, más fácil de usar

• Los chips CH343 y CH334 integrados pueden satisfacer las necesidades de desarrollo USB y UART a través de una interfaz tipo C

• Chip DC-DC integrado MP28164, chip buck-boost DC-DC de alta eficiencia con corriente de carga de hasta 2A

• 27 × pines GPIO multifunción

• Interfaces periféricas ricas, que incluyen USB OTG, SPI, I2C, UART, ADC, PWM y DVP de alta velocidad (interfaz de cámara de 8 bits ~ 16 bits), interfaces LCD (RGB paralelo de 8 bits ~ 16 bits, I8080, MOTO6800), etc.para lograr varias funciones de forma flexible

• El módulo almenado permite soldar directamente a las placas portadoras.

• Admite múltiples estados operativos de bajo consumo, equilibrio ajustable entre la distancia de comunicación, la velocidad de datos y el consumo de energía para cumplir con los requisitos de energía de diversos escenarios de aplicación.

• Admite la ecología de la placa de expansión Raspberry Pi Pico, adecuada para el desarrollo de aplicaciones de inteligencia artificial IoT

SDK completo, recursos de dispositivo y tutoriales para ayudarle a comenzar fácilmente

Alimentado por un procesador de doble núcleo Xtensa LX7 de 32 bits con frecuencia de hasta 240 MHz

Potente capacidad de computación AI y funciones de seguridad confiables

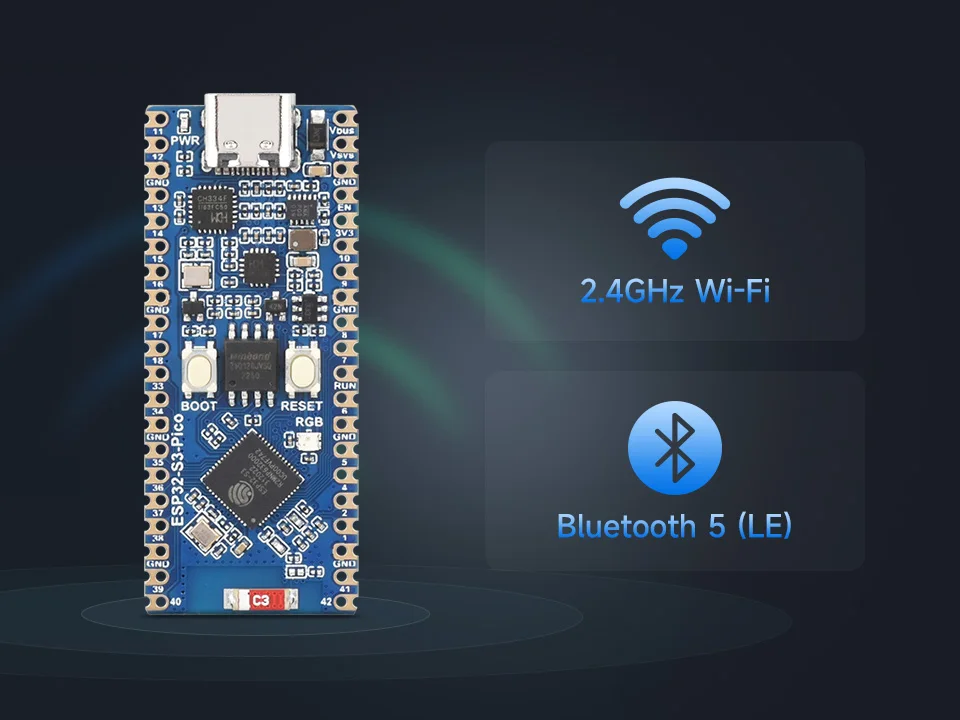

ESP32-S3 integra Wi-Fi de 2,4 GHz (802.11 B/G/N) con 40 MHz de compatibilidad con ancho de banda

Su subsistema Bluetooth de bajo consumo admite Bluetooth 5 (LE) y malla Bluetooth

Función de pin configurable, permite un desarrollo e integración flexibles

Nota: SPI, I2C, UART y otras interfaces se pueden mapear a la mayoría de los GPIO a través de GPIO Matrix y IO MUX; consulte la hoja de datos ESP32-S3 para obtener más detalles.

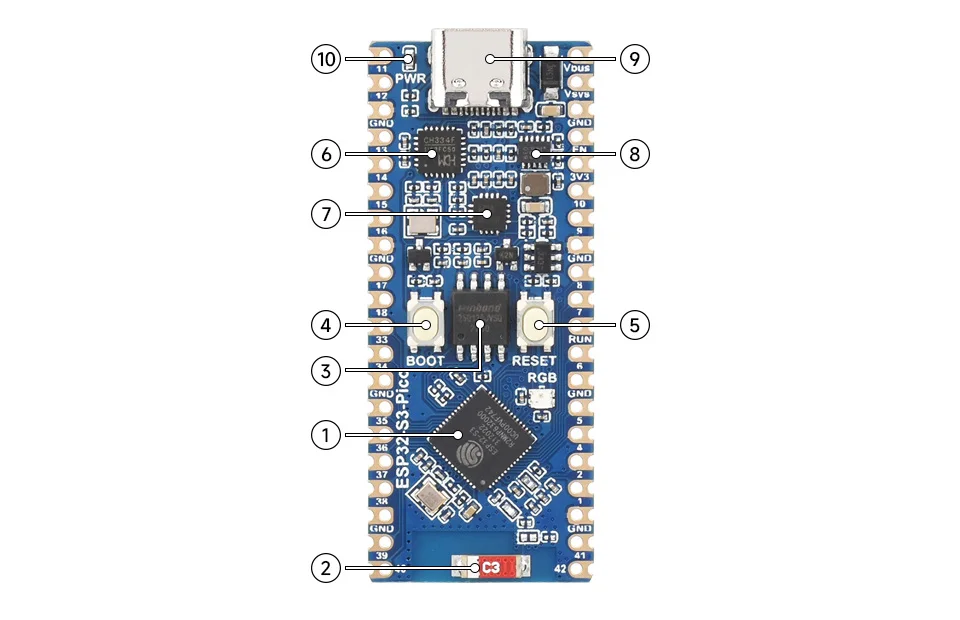

1. CH334F
   Controlador HUB USB

2. CH343P
   Chip USB a UART

3. MP28164
   Chip reductor DC-DC de alta eficiencia

4. Puerto USB tipo C

5. Indicador de encendido

6. ESP32-S3R2
   Procesador dual-core Xtensa LX7 de 32 bits,
   con PSRAM integrado de 2 MB

7. Antena cerámica monopolar de 2,4G

8. W25Q128JVSIQ
   Memoria flash de 16 MB

9. Botón BOOT
   Presiónelo al restablecer para ingresar al modo de descarga.

10. Botón RESET

Paquete:ESP32 S3 Pico

1. ESP32-S3-Pico x 1

Paquete: ESP32 S3 Pico M

1. ESP32-S3-Pico- soldado1
