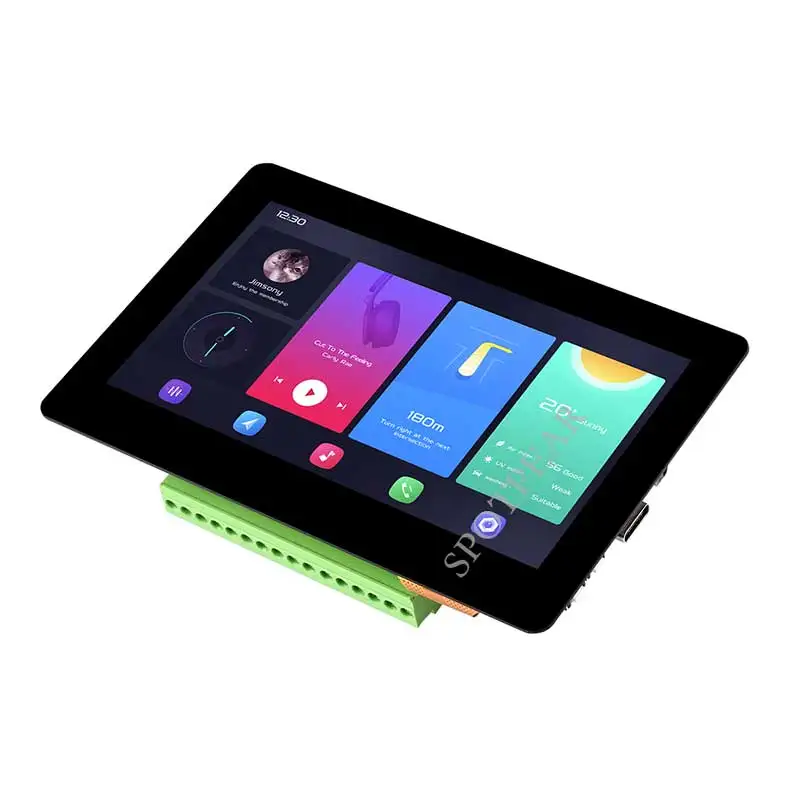

ESP32-S3-pantalla táctil LCD de 4,3 pulgadas, 800x480 píxeles, LVGL, WIFI, BTLE5.0, 65K-RGB, con Sensor/CAN/I2C/RS485

[] Integra LCD de interfaz RGB con táctil capacitiva de 5 puntos, múltiples interfaces periféricas

【Características】
ESP32-S3-Touch-LCD-4.3B es una placa de desarrollo de microcontrolador con WiFi de 2,4 GHz y soporte BLE 5, que integra Flash y PSRAM de alta capacidad.La pantalla táctil capacitiva integrada de 4,3 pulgadas puede ejecutar sin problemas programas GUI como LVGL.Combinado con varias interfaces periféricas, adecuado para el rápido desarrollo de HMI y otras aplicaciones ESP32-S3

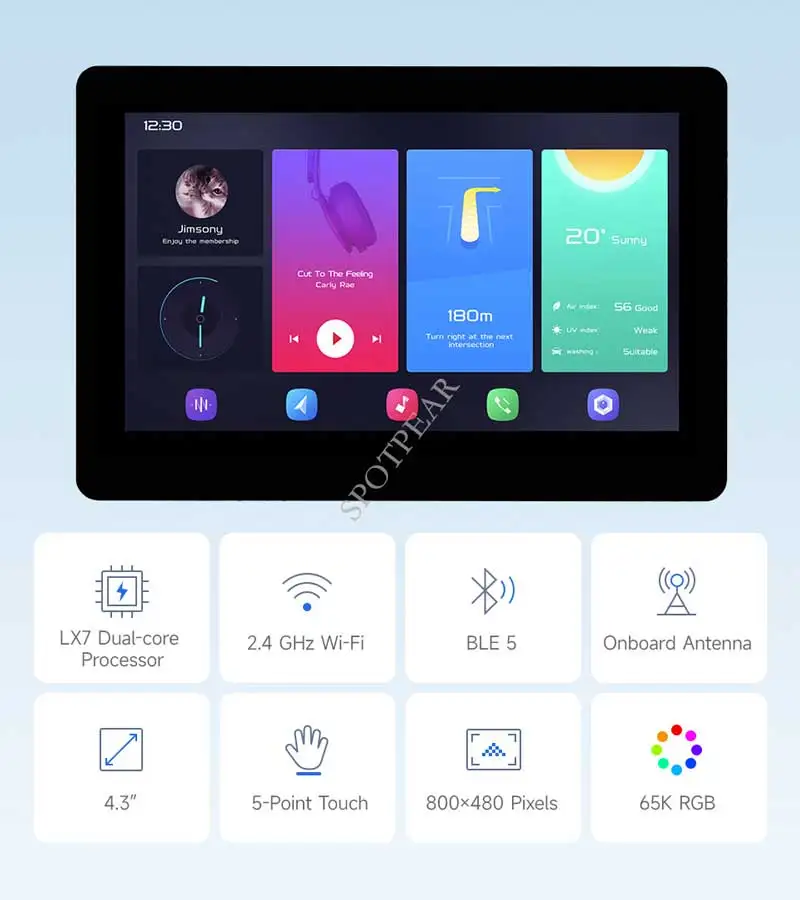

[] Equipado con procesador dual-core Xtensa LX7 de 32 bits, frecuencia principal de hasta 240 MHz

[] Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada

[] SRAM de 512 KB integrada y ROM de 384 KB, con 16 MB de Flash integrado y 8 MB de PSRAM

[] Pantalla táctil capacitiva integrada de 4,3 pulgadas, resolución de 800×480, color de 65K

[] Admite control táctil capacitivo a través de la interfaz I2C, toque de 5 puntos con soporte de interrupción

[] Regulador de voltaje integrado, admite fuente de alimentación de amplio rango de 7 ~ 36 V

[] Chip RTC integrado y batería recargable para garantizar que los datos de tiempo no se pierdan en caso de pérdida de energía

[] CAN integrado, RS485, interfaz I2C y ranura para tarjeta TF, conector de batería GH1.25 2P e interfaces IO aisladas digitales, etc.

[] Admite entrada digital pasiva y activa, con aislamiento optoacoplador bidireccional

[] Admite salida digital con aislamiento optoacoplador, proporciona mayor capacidad de conducción con una corriente de hundimiento de hasta 450 mA

[] Indicadores LED integrados para indicar el estado de energía y recarga de la batería

[] Admite configuración independiente de la fuente de alimentación del módulo y otros controles para realizar un bajo consumo de energía en diferentes escenarios
【Escenarios de aplicación】

【Panel de visualización IPS】

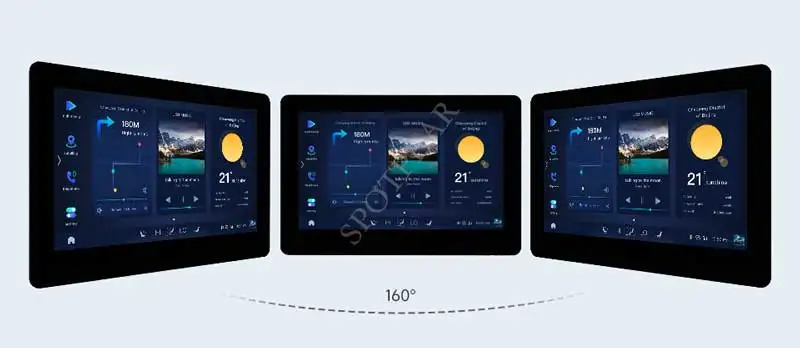

[] Excelente rendimiento de visualización, 160° Amplio ángulo de visión

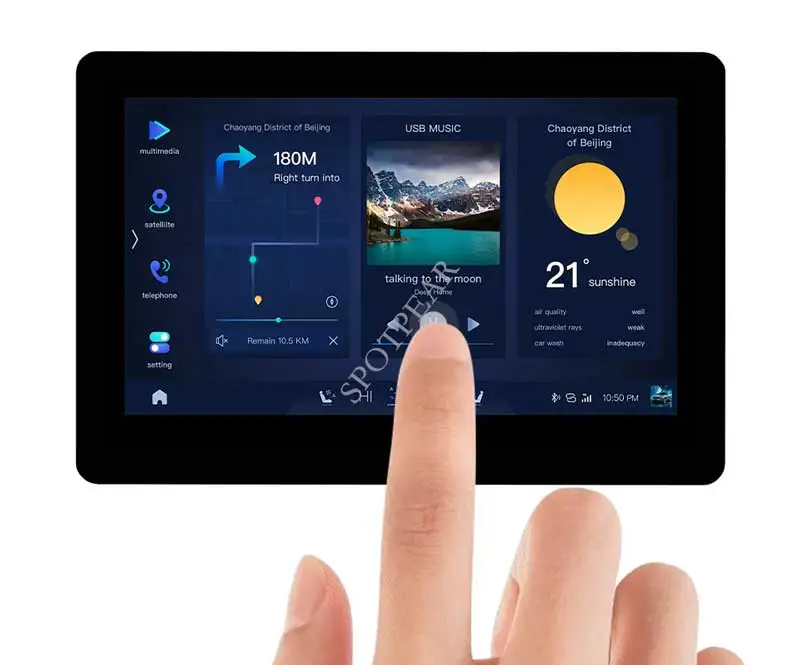

【Toque capacitivo de 5 puntos】
[] Admite la función táctil con interfaz I2C, táctil de 5 puntos para un funcionamiento flexible y

[] Interacción de interfaz de usuario multipunto suave

【Admite múltiples periféricos】

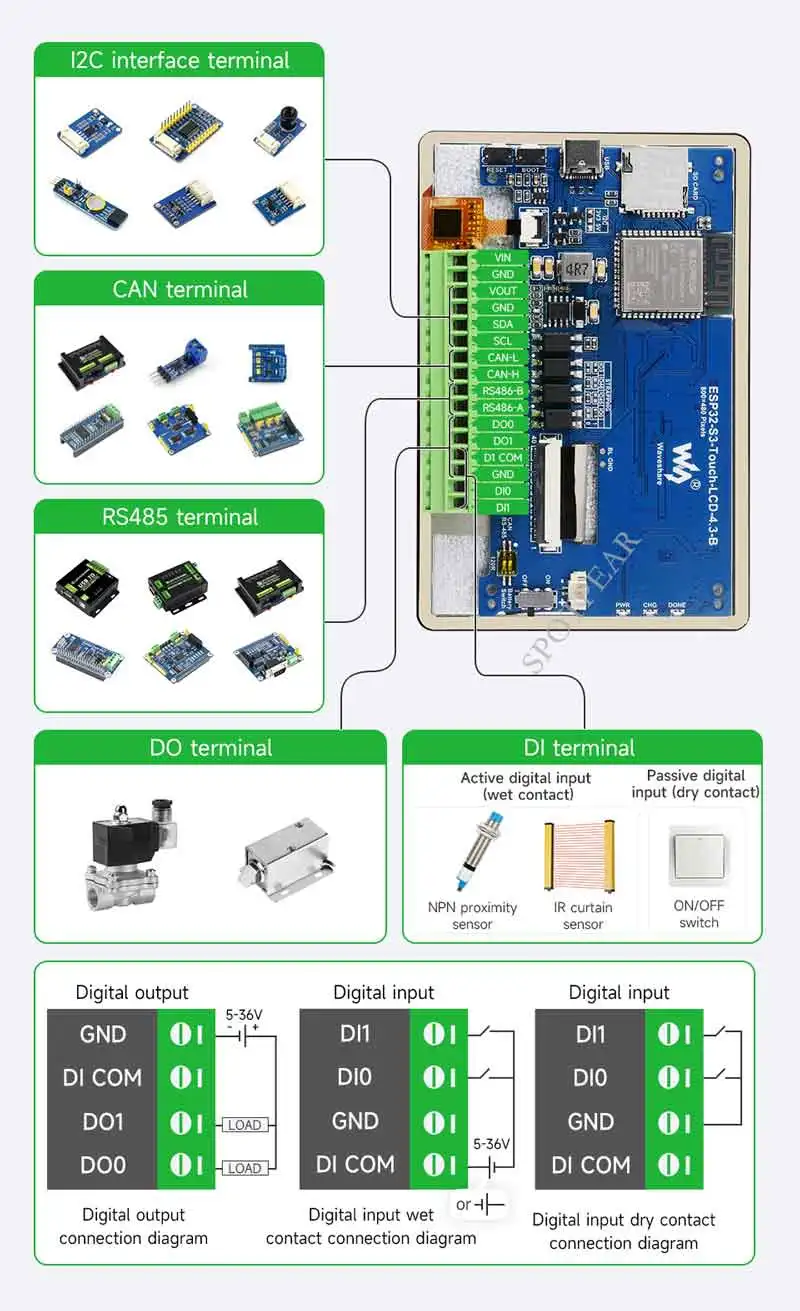

[] Admite la expansión de múltiples periféricos a través de CAN, RS485, I2C e interfaces IO aisladas

【Admite dos métodos de cableado】

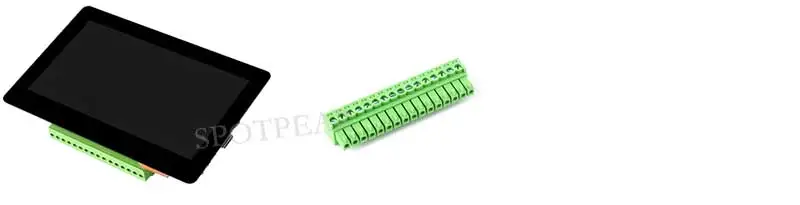

[] Viene con dos tipos de terminales de tornillo, lo que permite cableado inferior o posterior, lo que es más conveniente para integrarse en varios escenarios de aplicación, como carril DIN o dispositivos integrados.

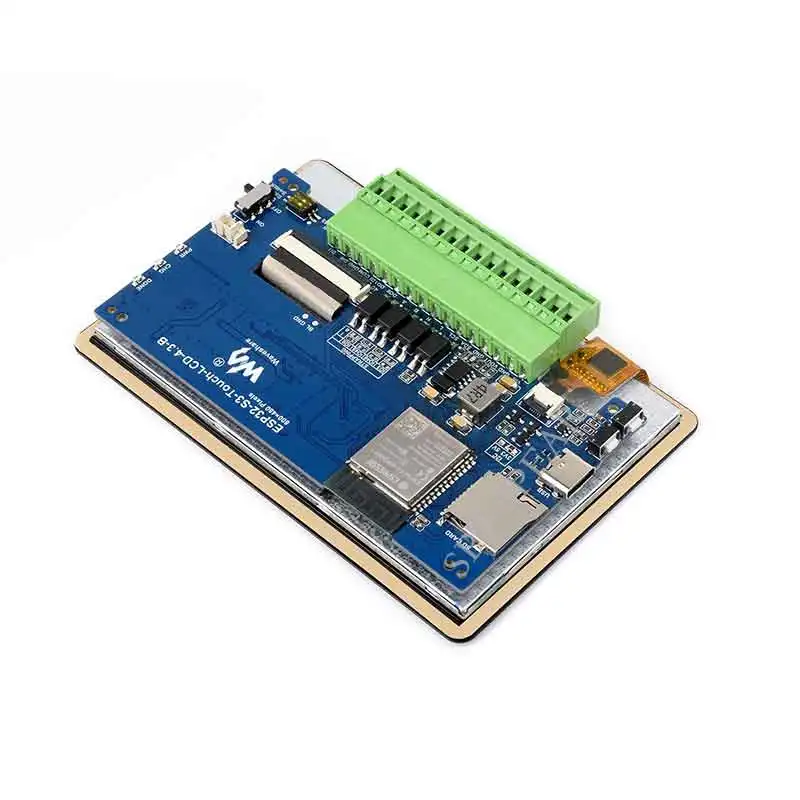

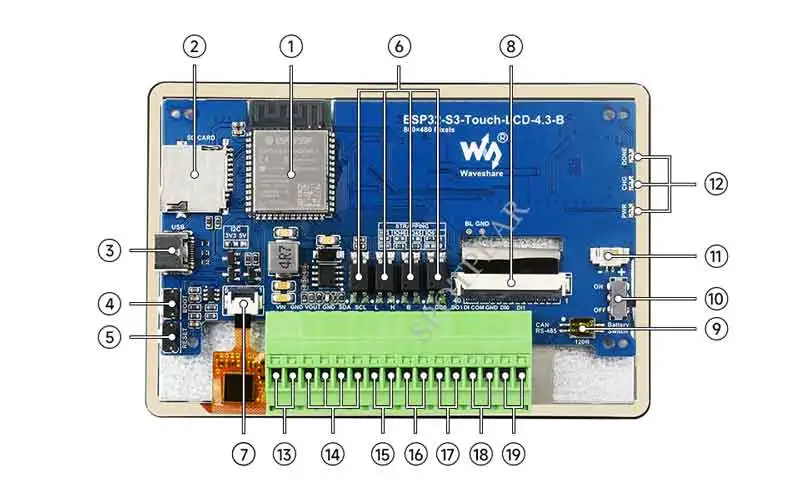

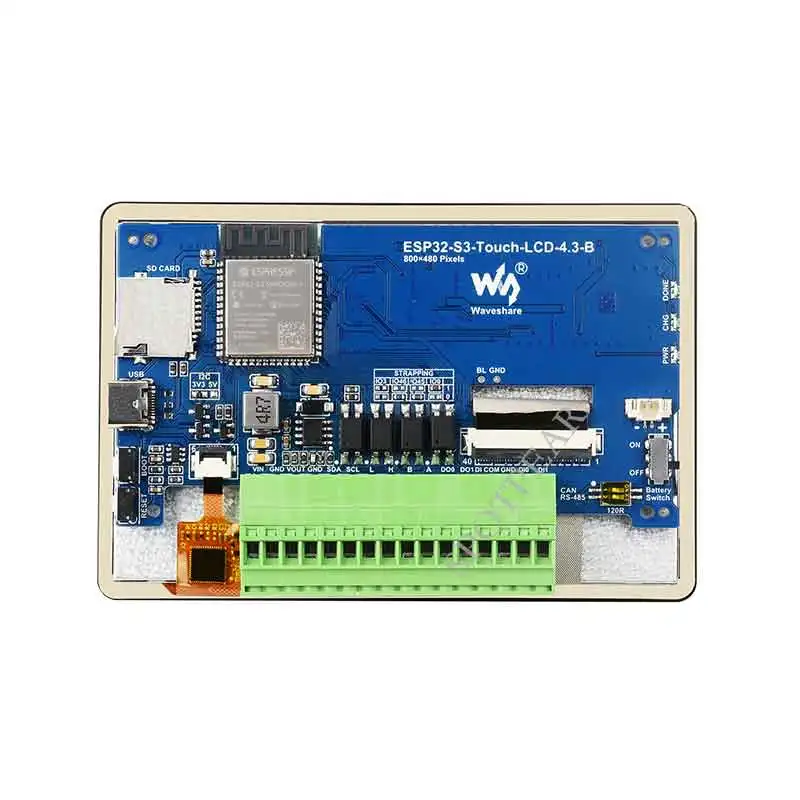

【Qué hay a bordo】

【Admite personalización por lotes】
[] Admite personalización de software y hardware

1.


2. Ranura para tarjeta TF

3. Puerto USB tipo C

4.


5. Botón RESET

6. Aislamiento del optoacoplador

7. Conector del panel táctil

8. Conector del panel de visualización de 4,3 pulgadas

9.


10. Fuente de alimentación de la batería ON/OFF

11. Conector GH1.25 con batería de litio única de 3,7 V

12. Indicadores de estado
    TEJIDO: Indicador completado de carga de batería de litio
    CHG: Indicador de carga de batería de litio
    PWR: Indicador de alimentación
    (El CHG parpadeará y DONE se encenderá cuando se conecte con una fuente de alimentación de CC y sin batería de litio conectada o el interruptor de la batería esté APAGADO)

13. Terminal de fuente de alimentación de 7-36 V CC

14.


15. Terminal de interfaz CAN

16. Terminal de interfaz RS485

17.


18. Terminal común de señal de entrada
    NC: entrada pasiva de contacto seco
    Conexión a la fuente de alimentación positiva: entrada digital baja activa, para entrada activa de contacto húmedo NPN, 5V-36V DC
    Conéctelo al negativo de la fuente de alimentación: entrada digital de alta actividad, para entrada activa de contacto seco PNP, 5V-36V DC

19.


[] Incluye interfaz de hardware, logotipo, etiqueta, estuche y página web, etc.

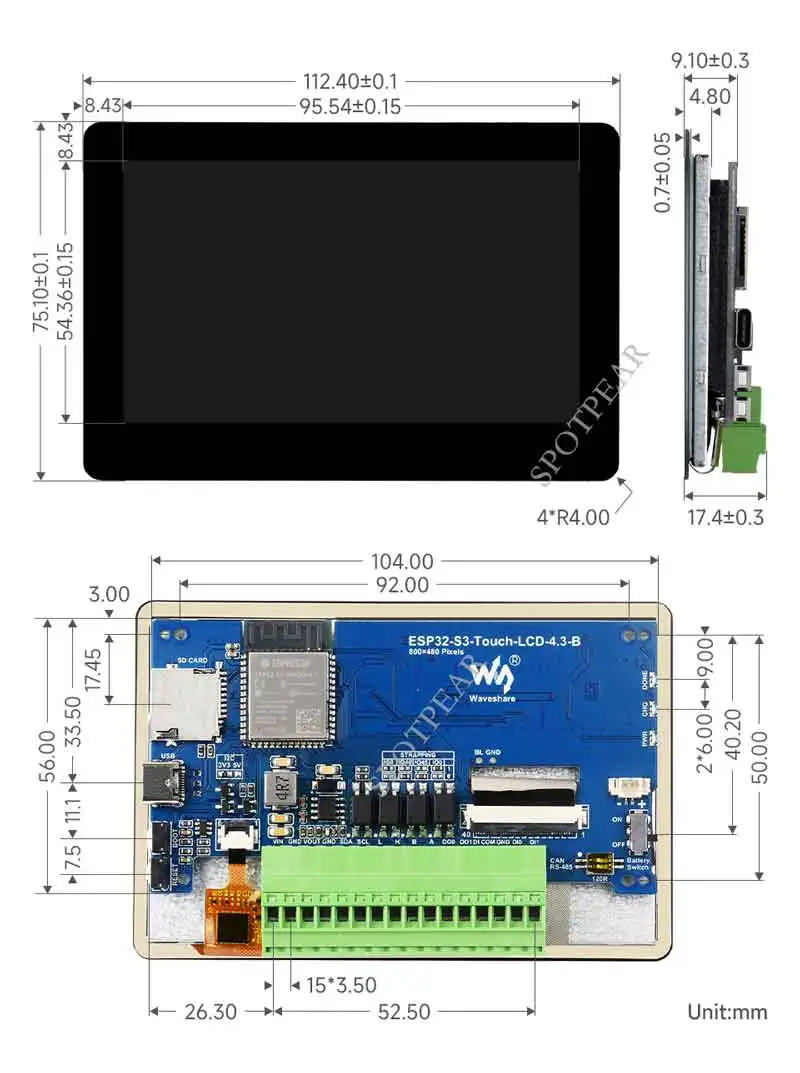

【Dimensiones del contorno】

CONTENIDO DEL PAQUETE

ESP32-S3-Touch-LCD-4.3B*1
