Descripción

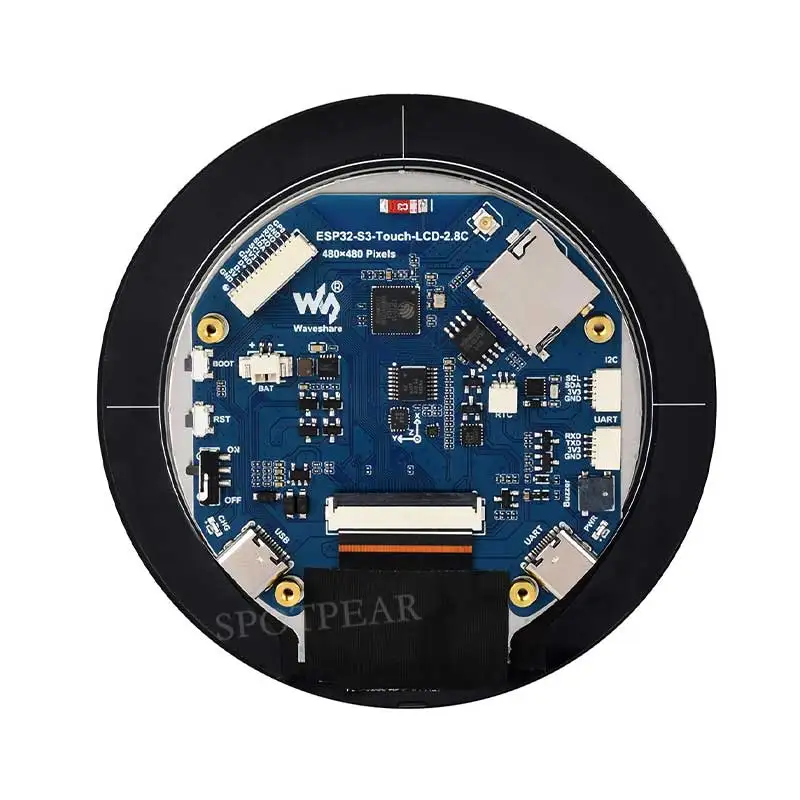

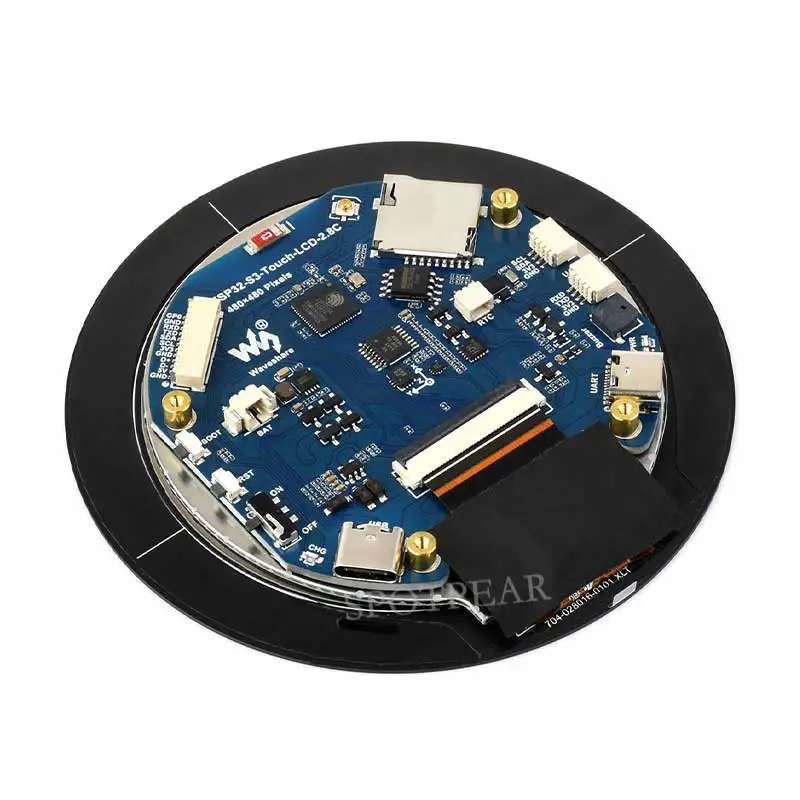

[] ESP32-S3

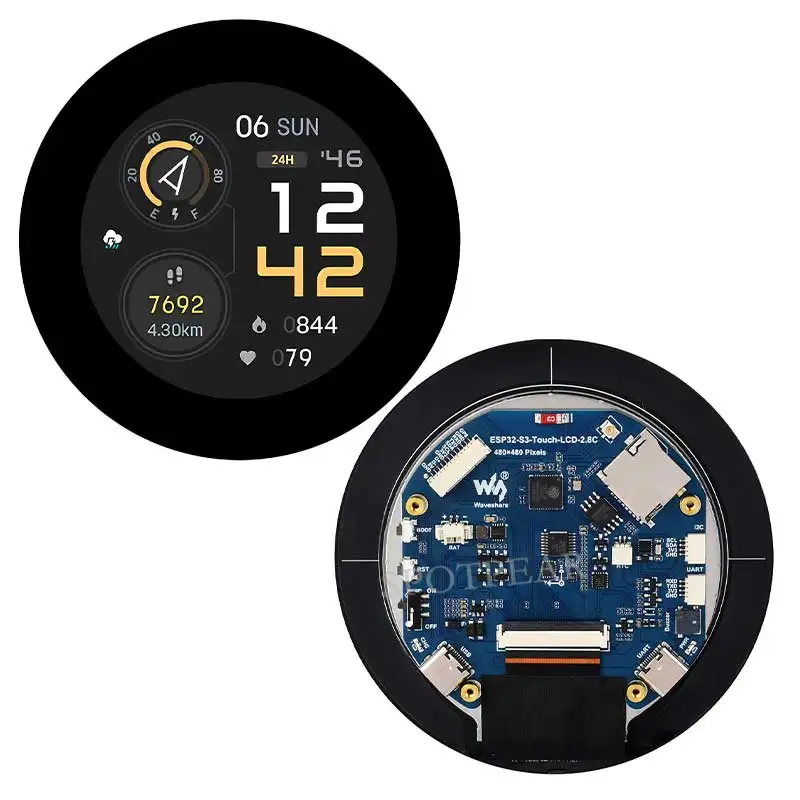

[] Placa de desarrollo de pantalla táctil redonda de 2,8 pulgadas
【Características del producto】
[] Equipado con un procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento, la frecuencia principal es de hasta 240 MHz
[] Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), antena integrada
[] SRAM integrada de 512 KB, ROM de 384 KB, PSRAM de 8 MB y Flash de 16 MB
[] Pantalla táctil integrada de 2,8 pulgadas, resolución de 480 × 480
[] Admite interfaz I2C para controlar el tacto, admite interrupción
[] Saque UART, I2C y algunas interfaces IO, puerto serie USB de velocidad completa integrado
[] Sensor de seis ejes QMI8658 integrado, sensor de reloj RTC, soporte para tarjeta Micro SD y módulo de gestión de carga de batería, etc.
[] Admite reloj flexible, control preciso de múltiples modos de energía y realiza un modo de bajo consumo en múltiples escenarios
Parámetros de visualización
Panel de visualización
IPS
Tamaño de pantalla
2,8 pulgadas
Resolución de pantalla
480 × 480
Contraste
1200:1
Interfaz de comunicación
RGB
Pantalla IC
ST7701
Interfaz táctil
I2C
Toque IC
GT911
【Escenario de aplicación】
【Panel de visualización】
【Compatible con ESP-IDF, Arduino】
【Admite expansión de múltiples periféricos】

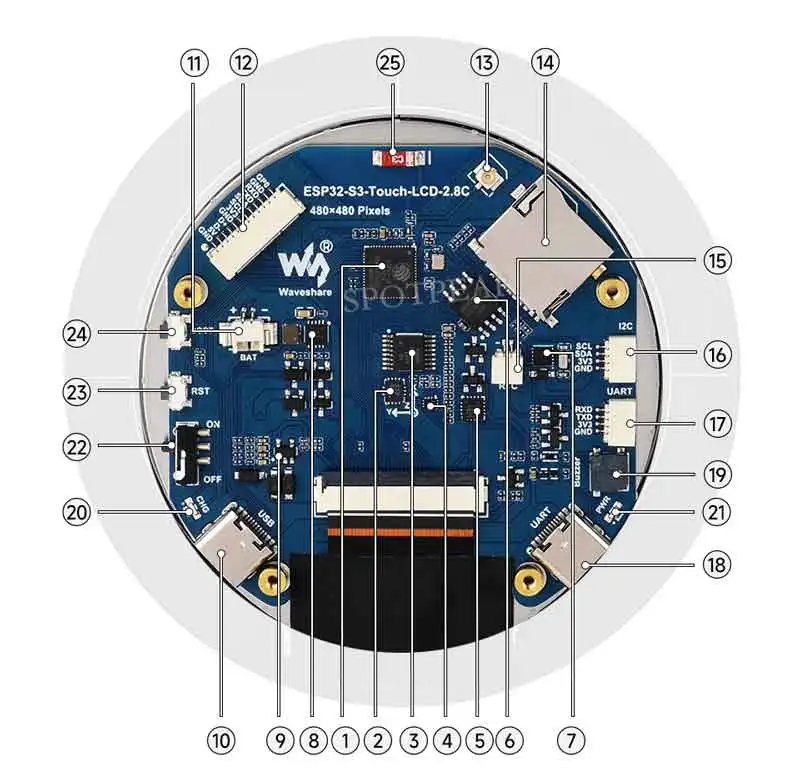

【Descripción general de los recursos】
ESP32-S3R8
Procesador de doble núcleo, frecuencia operativa de hasta 240 MHzSensor de actitud QST
QMI8658C (IMU de 6 ejes incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes)TCA9554PWR
Chip expansor GPIOFSUSB42UMX
Chip de selección UART, el encabezado UART de 4 pines se desactiva cuando se conecta al puerto UART tipo CCH343P
USB a UART con circuito de descarga automática integrado, que permite grabar programas sin operaciones adicionalesFlash de 16 MB
Chip RTC
Chip RTC PCF85063Gerente de recarga de batería
ME6217C33M5G
Regulador de baja caída, salida de 800 mA (máx.)Puerto USB tipo C
Conector de batería MX1.25
Conector MX1.25 de 2 pines, para batería de litio de 3,7 V, admite carga y descarga

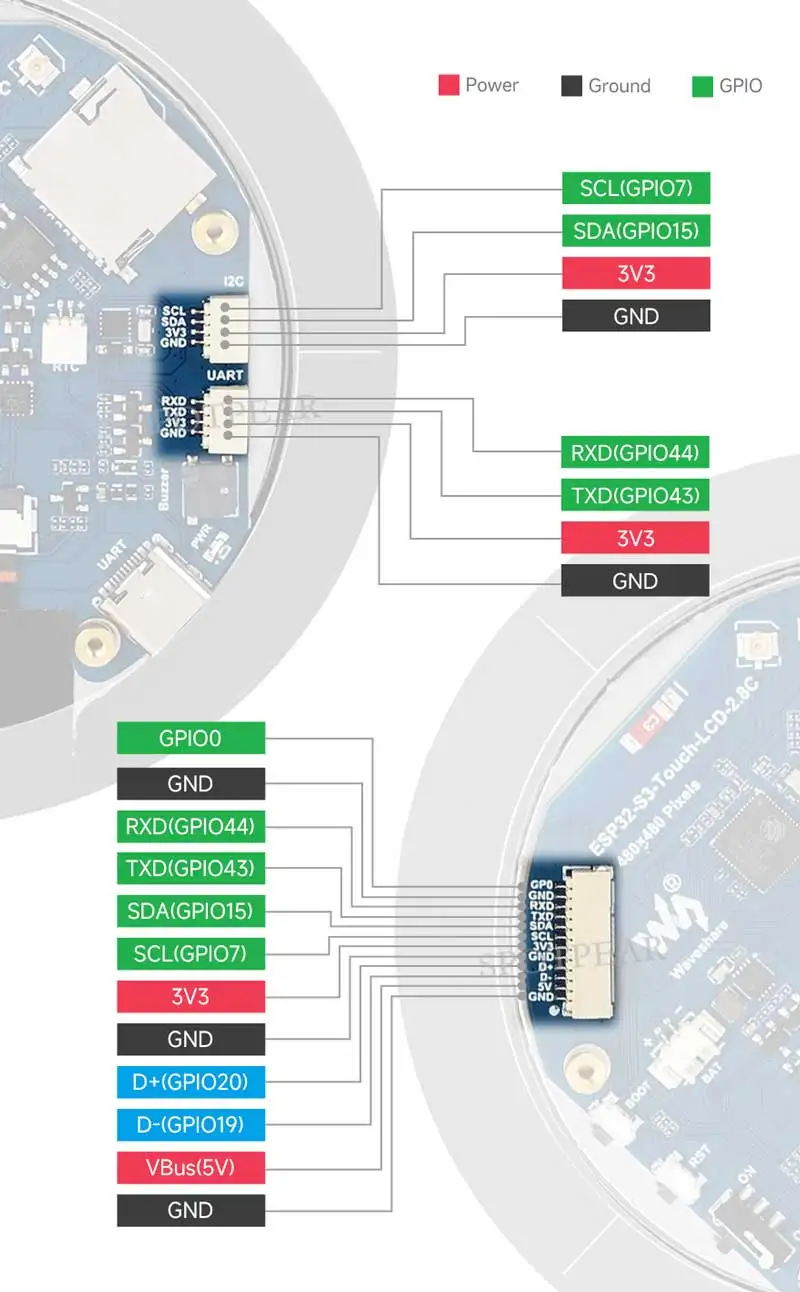

Conector de clavija multifuncional de 12 pines
Conector IPEX1
Cambio para usar antena externa resoldando la resistenciaRanura para tarjeta TF
Conector de batería RTC
para conectar recargale batería RTCencabezado I2C
Al conectarse con un chip interno, solo admite los periféricos I2C y no se puede mapear con otras funcionesEncabezado UART
solo disponible cuando el puerto USB a UART tipo C no está conectadoPuerto USB A UART tipo C
Zumbador
Indicador de carga
LiIndicador de carga de batería de litio, se ilumina durante la carga, se apaga cuando está completamente cargada (el estado de la luz es incierto cuando la batería no está conectada)Indicador de encendido
Botón de control de alimentación de la batería
Botón RESET
Botón BOOT

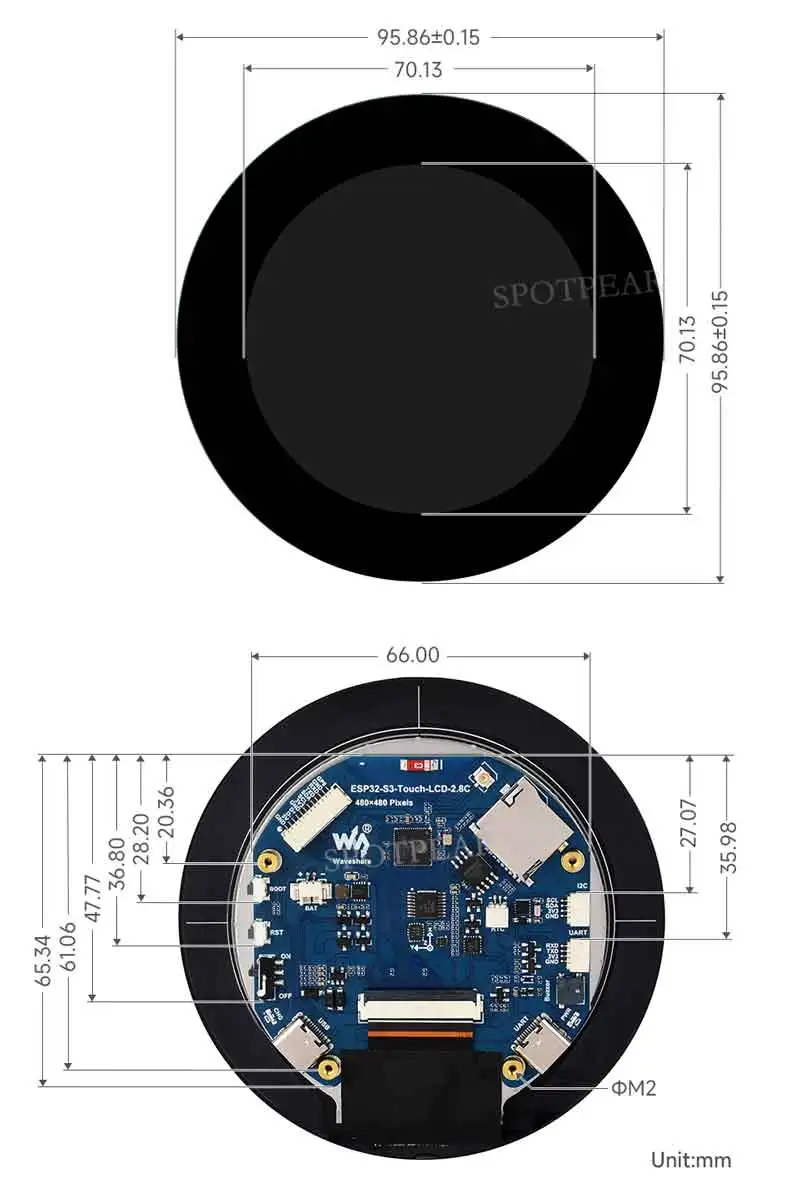

【Tamaño del producto】

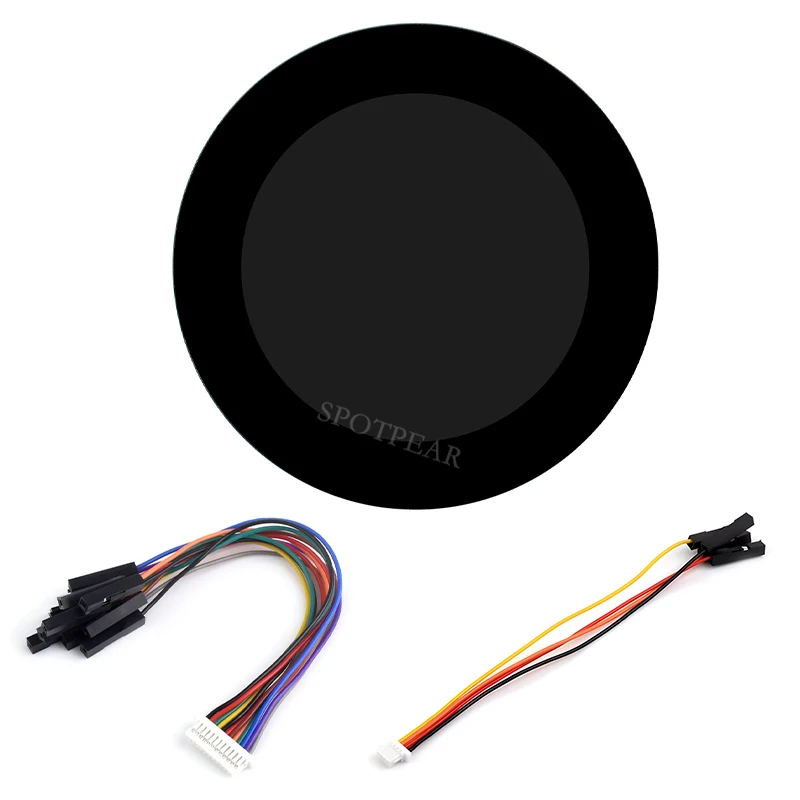

CONTENIDO DEL PAQUETE
[] ESP32-S3-Touch-LCD-2.8C

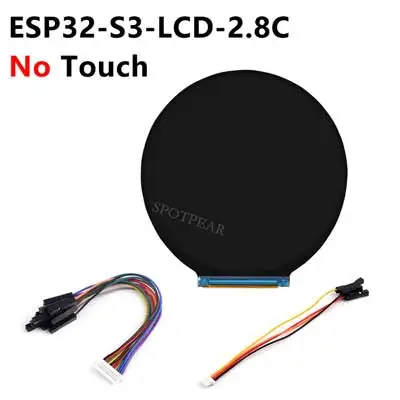

[] ESP32-S3-LCD-2.8C
