【Recomendación del controlador LCD ESP32-S3】
【Descripción general】
[] ESP32-S3
[] Placa de desarrollo de pantalla LCD de 1,69 pulgadas
【Características del producto】
[] Las características principales son:
Equipado con un procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento ESP32-S3R8, la frecuencia principal es de hasta 240 MHz
[] Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), antena integrada
[] SRAM integrada de 512 KB y ROM de 384 KB, apilados de 8 MB de PSRAM y flash externo de 16 MB
[] Usando la interfaz tipo C, manténgase al día con la tendencia de los tiempos, no hay necesidad de preocuparse por insertarlo hacia adelante o hacia atrás.
[] Pantalla LCD integrada de 1,69 pulgadas, resolución de 240 × 280, color de 262 K, puede mostrar imágenes en color claramente
[] Chip controlador ST7789V2 incorporado, el uso de SPI no ocupa demasiados recursos de pines de interfaz
[] La unidad de medición inercial de seis ejes QMI8658 integrada (aceleración de 3 ejes, giroscopio de 3 ejes), puede detectar postura de movimiento, conteo de pasos, etc.
[] El chip RTC PCF85063 integrado, la ranura de batería SH1.0 reservada (admite carga) puede realizar fácilmente los requisitos de la función RTC
[] RST, BOOT y un botón lateral integrados con funciones personalizables, conveniente para el desarrollo de funciones personalizadas mediante botones
[] Interfaz de carga y descarga de batería de litio MX1.25 integrada de 3,7 V
[] Salga 5 pads GPIO, I2C y UART para dispositivos externos y depuración, configuración flexible de funciones periféricas
[] Admite reloj flexible, configuración separada de energía del módulo y otros controles precisos, realiza el modo de bajo consumo de múltiples escenarios

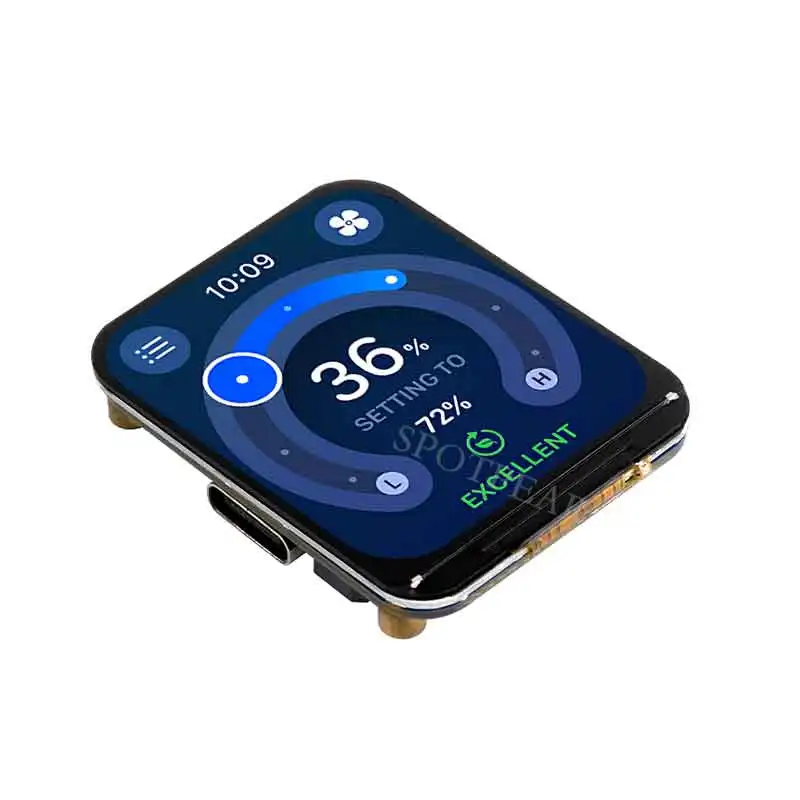

【Pantalla compacta de 1,69 pulgadas】
[]
【Conectividad inalámbrica Wi-Fi y Bluetooth】
[]

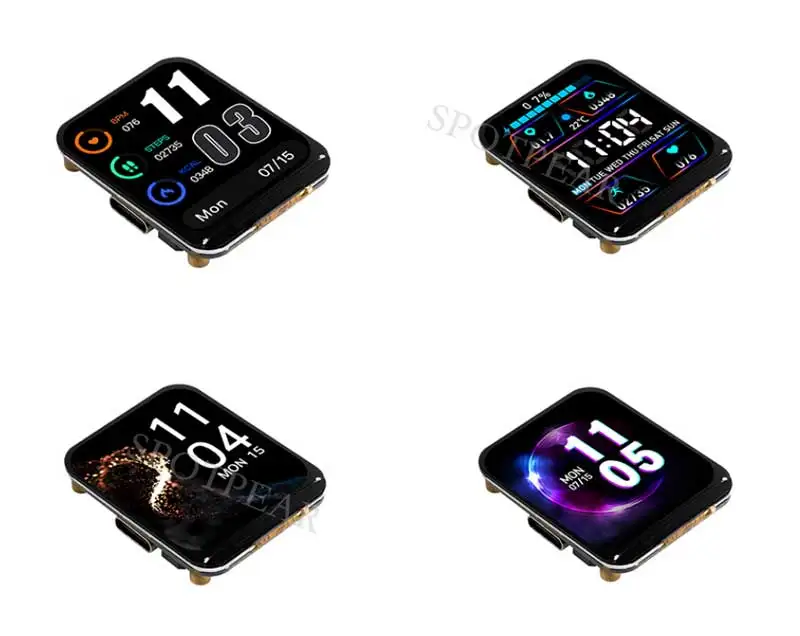

【Aplicaciones】

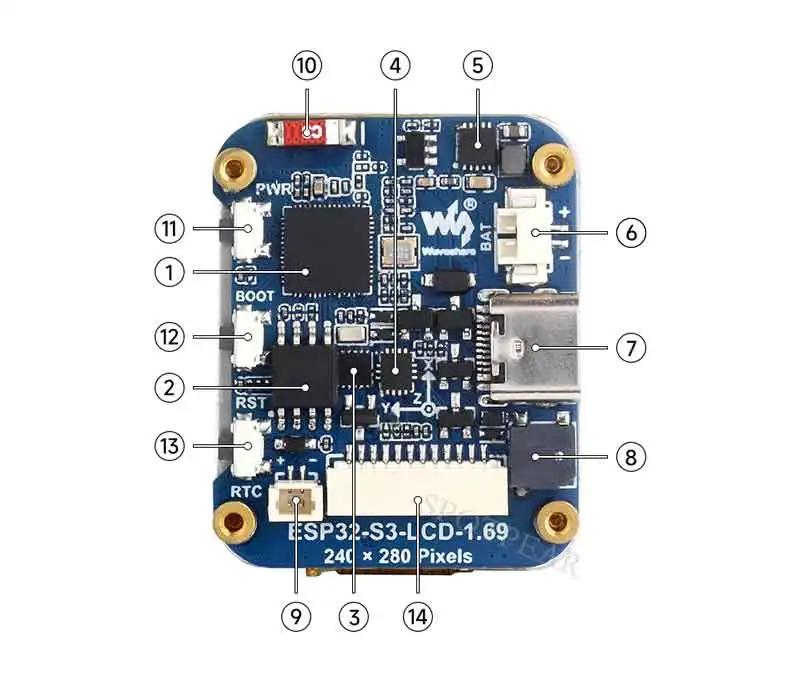

【Descripción general de los recursos】
1.ESP32-S3R8
WiFi y Bluetooth SoC, funcionando a 240MHz, con PSRAM de 8MB en chip
2.W25Q128JVSIQ
16 MB NOR-Flash
3.PCF85063
Chip de reloj RTC
4.QMI8658
Unidad de medida inercial (IMU) de seis ejes, incluido un giroscopio de 3 ejes y un acelerómetro de 3 ejes.
5.ETA6098
Chip de carga de batería de litio de alta eficiencia
6.Puerto de batería de iones de litio MX1.25
Conector MX1.25 2P, se puede utilizar para conectar una batería de litio de 3,7 V, admite carga y descarga
7.Puerto tipo C
Interfaz USB ESP32-S3, se puede utilizar para grabar programas y registrar
8.Zumbador
Periféricos auditivos
9.Conector de batería RTC
Conecte una batería RTC recargable (solo se admiten baterías RTC recargables)
10.Antena de parche integrada
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE)
11.Botón de función de encendido
Admite la función de encendido; admite operaciones de un solo clic, doble clic, múltiples clic y pulsación larga
12.Botón BOOT
13. Botón RST
Bloque de terminales de 14,12 pines

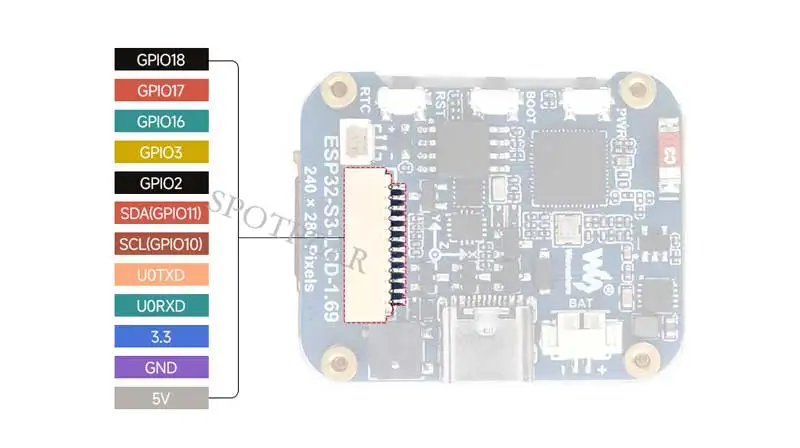

【Definición de pines】

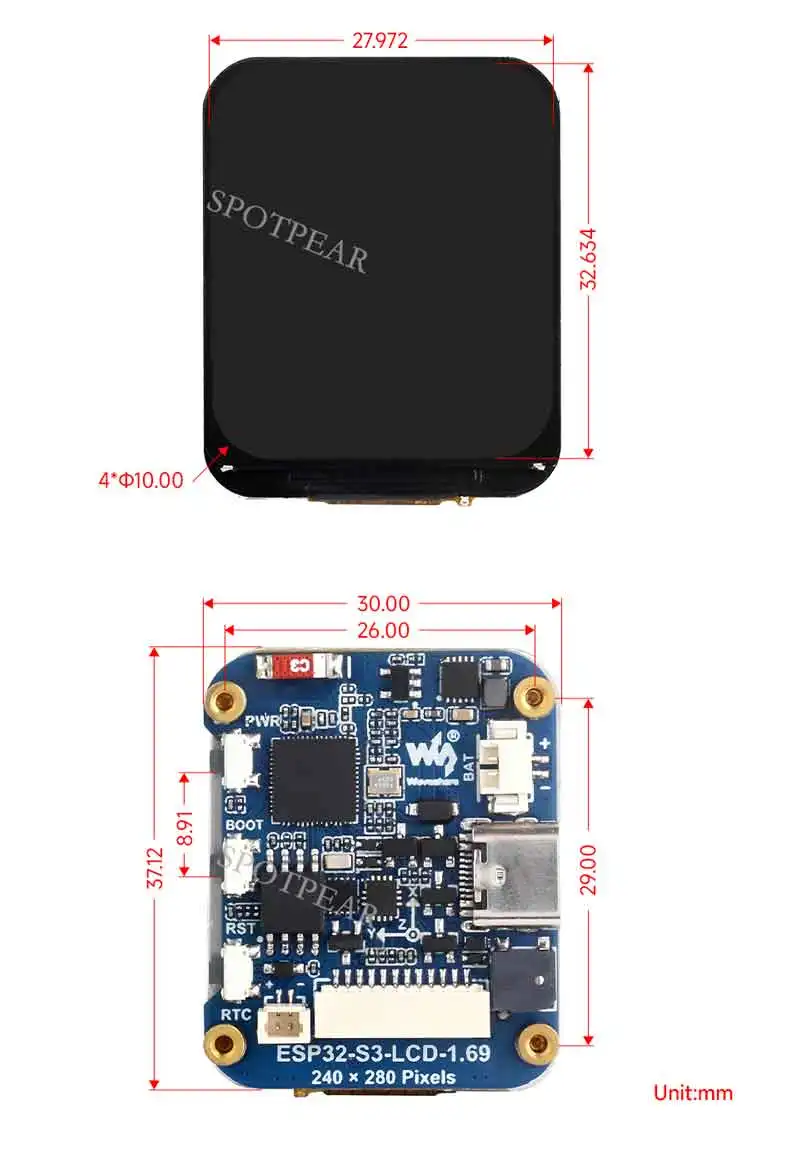

【Tamaño del producto】

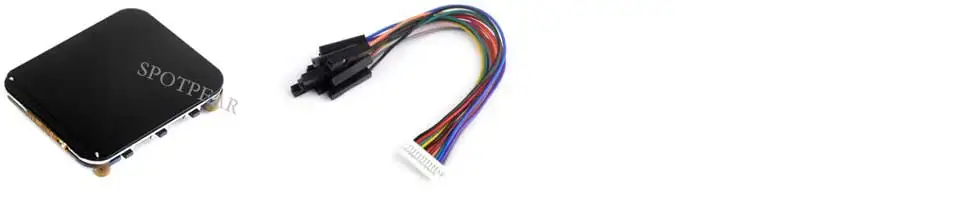

[] ESP32-S3-LCD-1.69 x1
