Descripción

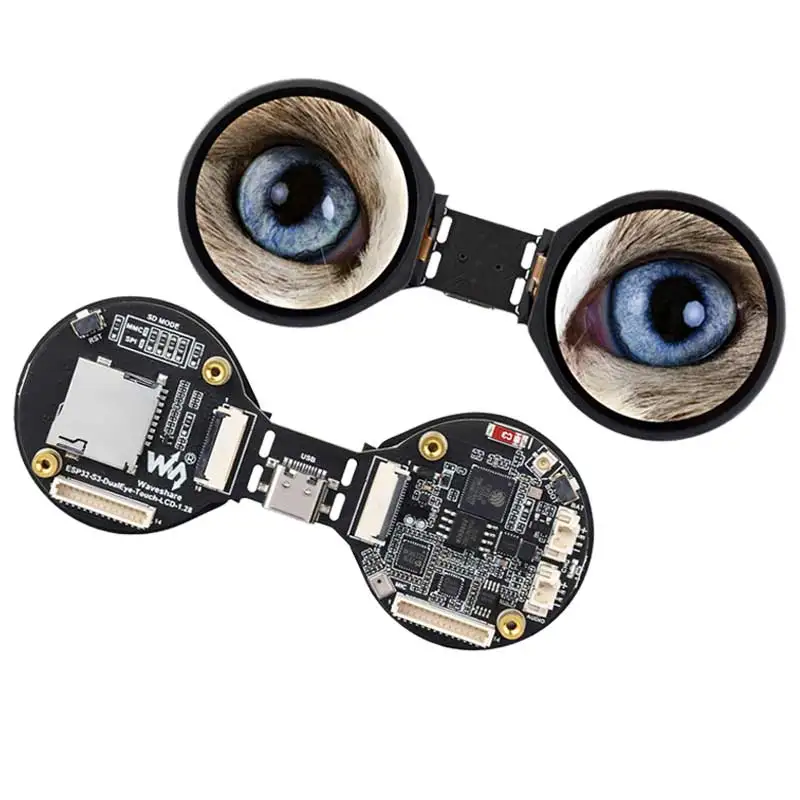

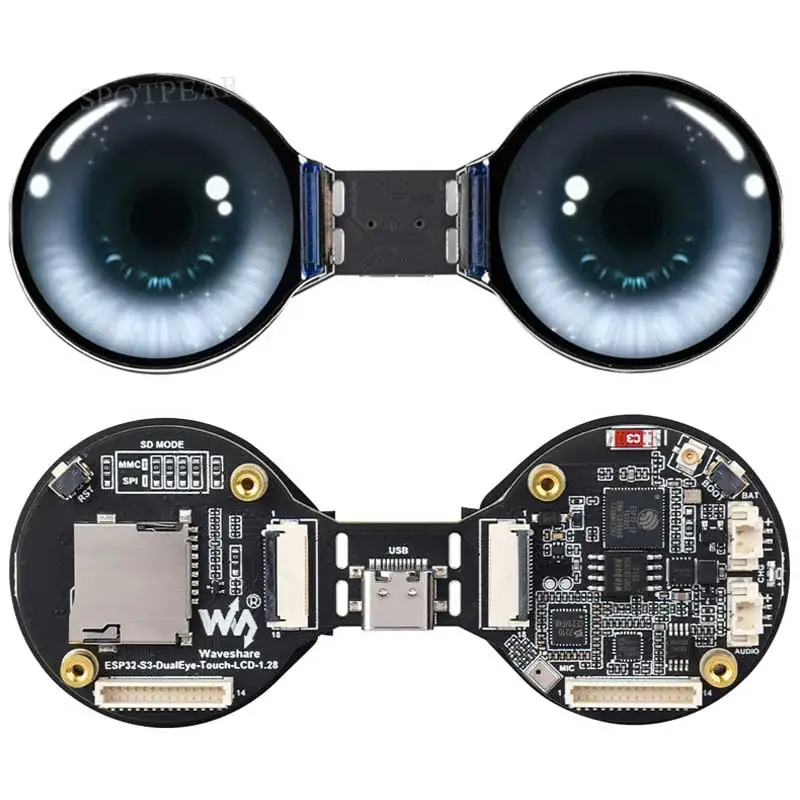

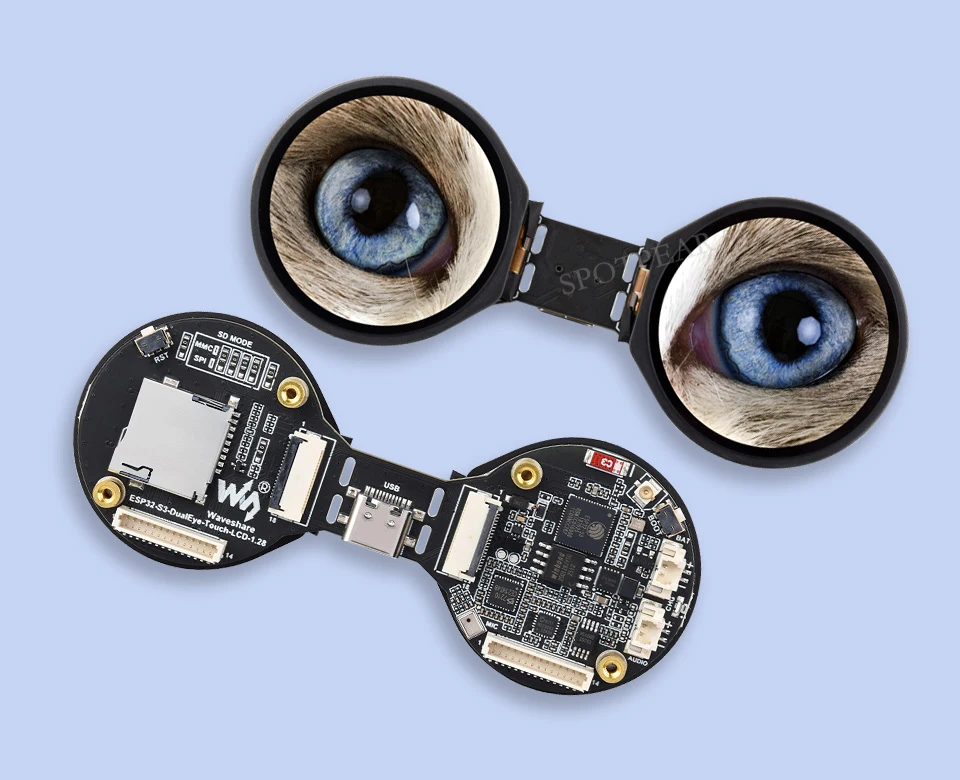

Placa de desarrollo ESP32-S3 DualEye AIoT
Pantalla IPS DualEye, 1,28 pulgadas, 240 × 240 píxeles, comunicación con interfaz SPI
Admite diálogo de voz AI, ranura para tarjeta SD integrada, puerto de batería de litio y puerto de bricolaje, etc.

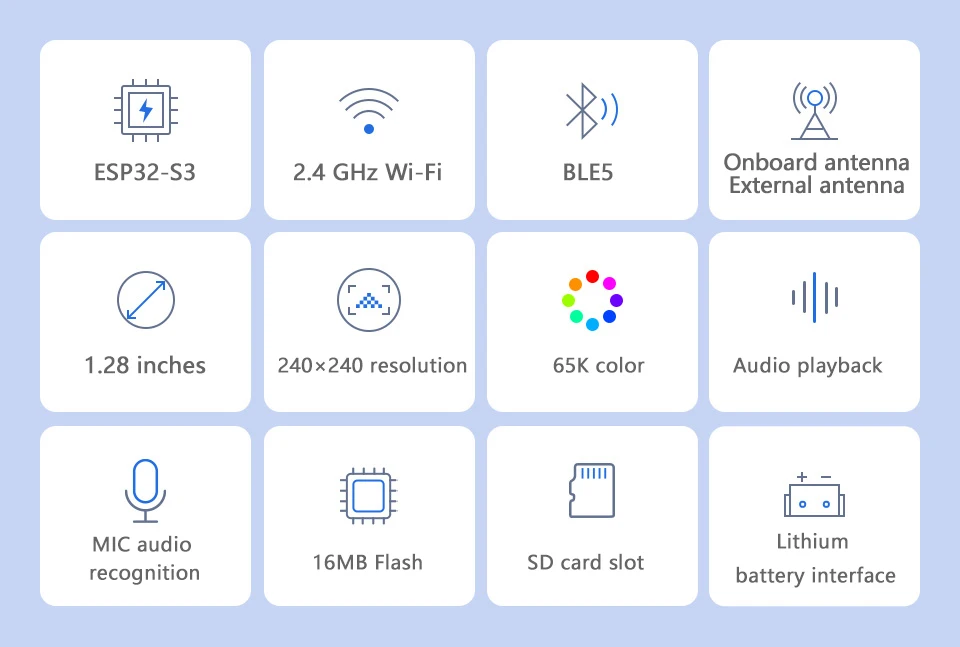

Características
Este producto es una placa de desarrollo AIoT con pantalla DualEye diseñada para fabricantes y entusiastas de la electrónica.Basada en ESP32-S3, esta placa de desarrollo de microcontrolador admite WiFi de 2,4 GHz y Bluetooth LE 5.Integra memoria Flash de gran capacidad, PSRAM y pantallas LCD duales de 1,28 pulgadas, lo que permite un funcionamiento fluido de programas GUI como LVGL.También cuenta con un micrófono integrado, altavoz y circuito de carga de batería de litio, junto con una ranura para tarjeta SD reservada y puertos de expansión de bricolaje.Esto permite el desarrollo rápido de aplicaciones basadas en ESP32-S3, como interfaces hombre-máquina (HMI), agentes robóticos DualEye y juguetes activados por voz AI.Ya sea que esté buscando crear un robot parpadeante, desarrollar una interfaz IoT inteligente, permitir juegos controlados por toque o crear un dispositivo portátil futurista, esta placa es una excelente opción.
Equipado con procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento, con una frecuencia principal de hasta 240MHz
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE) con antena integrada
SRAM integrada de 512 KB, ROM de 384 KB, PSRAM de 8 MB y Flash de 16 MB
Dos pantallas LCD de 1,28 pulgadas integradas, resolución de 240 × 240, 65K colores, versión de pantalla táctil opcional
Codec de audio ES8311 integrado y chips ADC de audio ES7210, y equipados con interfaces de micrófono y altavoz estándar, que admiten la interacción de voz AI
Ranura para tarjeta Micro SD integrada para una fácil expansión del espacio de almacenamiento local, compatible con el almacenamiento y lectura de datos, imágenes y archivos de audio, etc.
Módulo de gestión de carga de batería de litio integrado, interfaz de fuente de alimentación de batería de litio reservada de 3,7 V
Interfaz SH1.0 integrada de 14 pines, que lleva a UART, I2C y algunas interfaces IO, conveniente para funciones personalizadas de bricolaje
Selección de versión

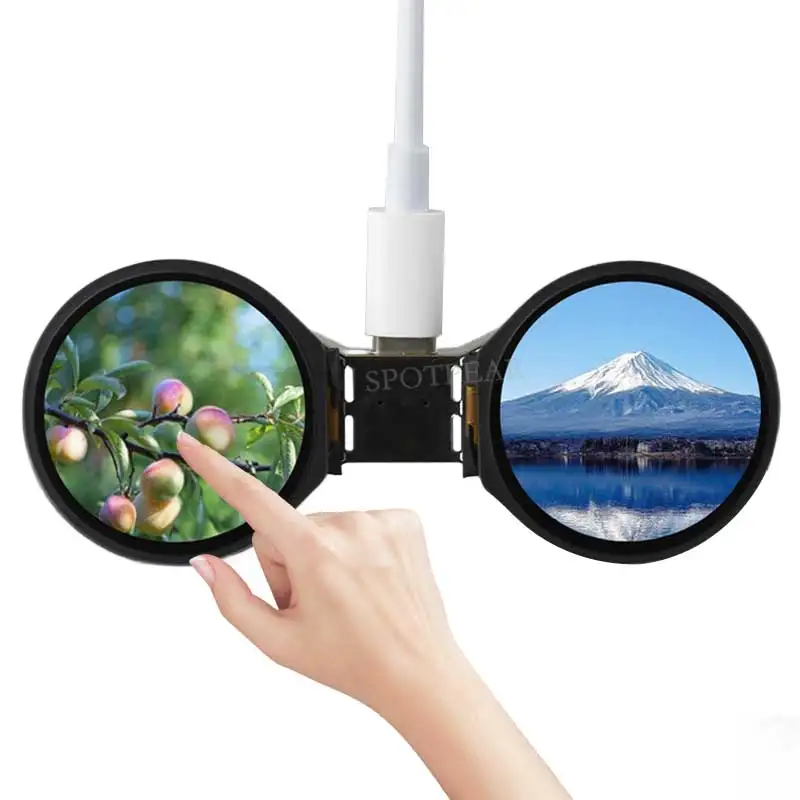

Toque capacitivo
Simplemente toque, lo que ve es lo que obtiene, operación flexible e interacción fluida de la interfaz de usuario
A través de la señal I2C, se transmite la función táctil y se admite la interrupción
Sólo la versión táctil admite la función táctil
Chip de códec de audio integrado
Admite procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta calidad
Admite interacción de voz AI
Admite Xiaozhi AI y puede acceder a plataformas de modelos grandes en línea como Doubao, DeepSeek y otros modelos AI.

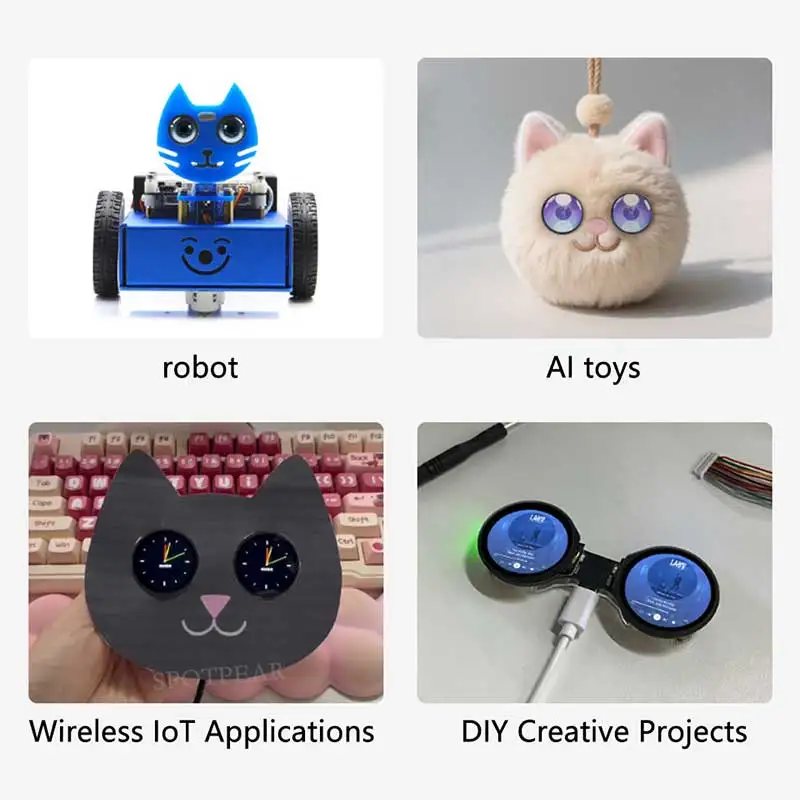

Escenario de aplicación

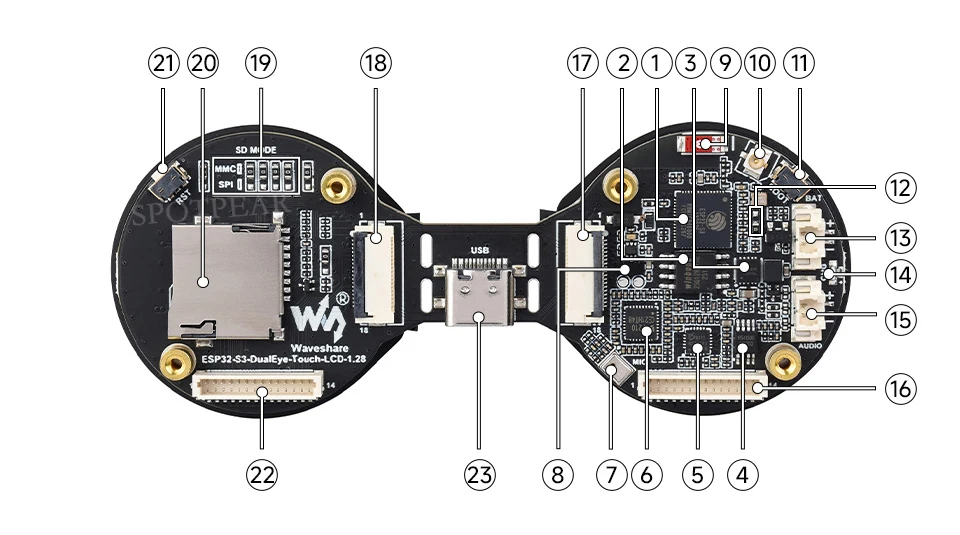

Introducción de recursos
- ESP32-S3R8
Procesador de doble núcleo, funcionando hasta 240MHz
Flash de 16 MB
Chip de gestión de carga de batería
chip amplificador de potencia
ES8311
ES7210
mike
- MP1605GTF-Z
Módulo de alimentación, admite salida de hasta 3,3 V 2 A.
Antena de chip cerámica
- Transposón IPEX de primera generación
Se puede cambiar para utilizar una antena externa desoldando una resistencia.
Botón BOOT
- Posición de la resistencia de modificación de la función GPIO1
De forma predeterminada, la posición de soldadura está cerca del oscilador de cristal.En este caso, GPIO1 se utiliza para medir el voltaje de la batería.Si se cambia alejado del oscilador de cristal, se conectará al cable FPC.En este caso, el programa se puede modificar para lograr una visualización en triple pantalla.
- Interfaz de batería del sistema
Conector MX1.25 de 2 pines, se puede utilizar para conectar a una batería de litio de 3,7 V, admite carga y descarga
- Luz indicadora de carga
Cuando se conecta a la batería del sistema, el estado de carga siempre está encendido y se apaga cuando está completamente cargada (el estado es incierto cuando no está conectado a la batería del sistema)
Conector de altavoz
Interfaz de cable SH1.0 de 14 pines
- Interfaz FPC de 18 pines
Mientras la placa base permanece encendida, ajuste el valor de la resistencia R12 y modifique los parámetros de configuración de la pantalla en el programa para lograr una visualización en triple pantalla.Si la placa base está rota, puede conectar las dos pantallas a través del cable FPC para garantizar el funcionamiento normal de ambas pantallas (tenga en cuenta que el botón RESET no estará disponible cuando la placa base esté rota y el cable FPC se use para conectar las dos pantallas).
- Interfaz FPC de 18 pines
Para conectarse al maestro
- Selección del modo de comunicación de la tarjeta SD
Cuando la placa está rota, puede cambiar al modo SPI cuando utilice otros controladores principales para controlar el lado de la tarjeta SD.En este momento, puede utilizar un conjunto de SPI para controlar la tarjeta SD y la pantalla al mismo tiempo.
- Portatarjetas Micro SD
Permite la conexión de tarjetas SD de gran capacidad
Botón RESET
- Interfaz de cable SH1.0 de 14 pines
Cuando la placa esté rota, configure la resistencia R19 al modo SPI.Luego puede usar un cable de 14 pines para controlar la tarjeta SD y la pantalla simultáneamente a través de un conjunto de SPI.
Puerto tipo C

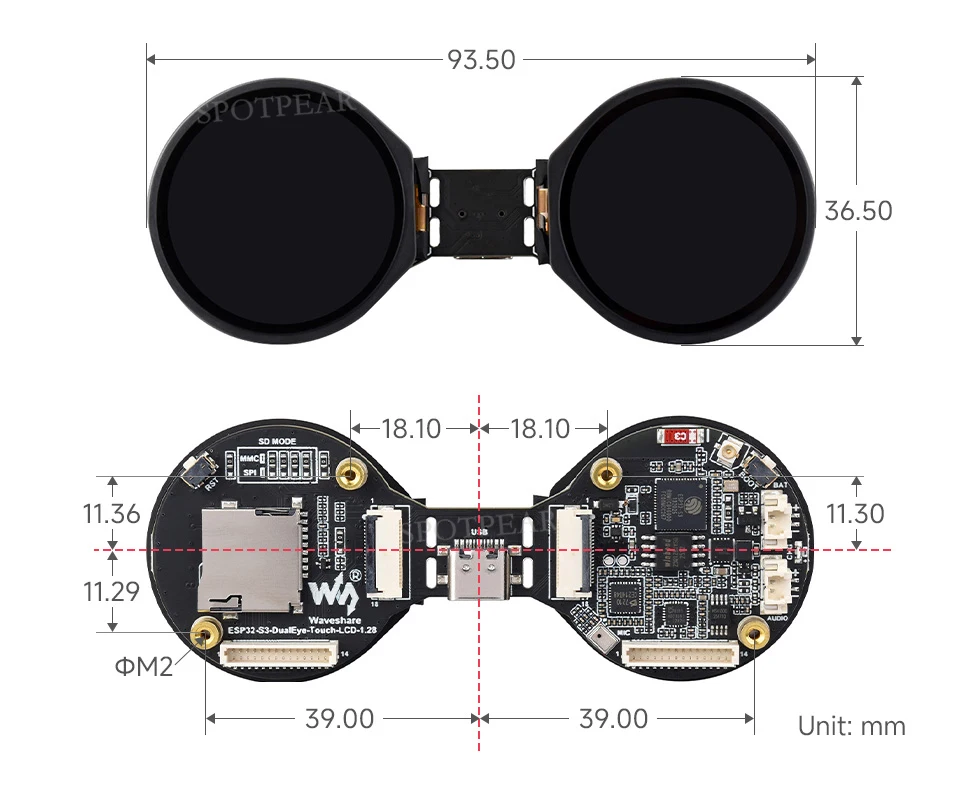

Tamaño del producto
