Descripción

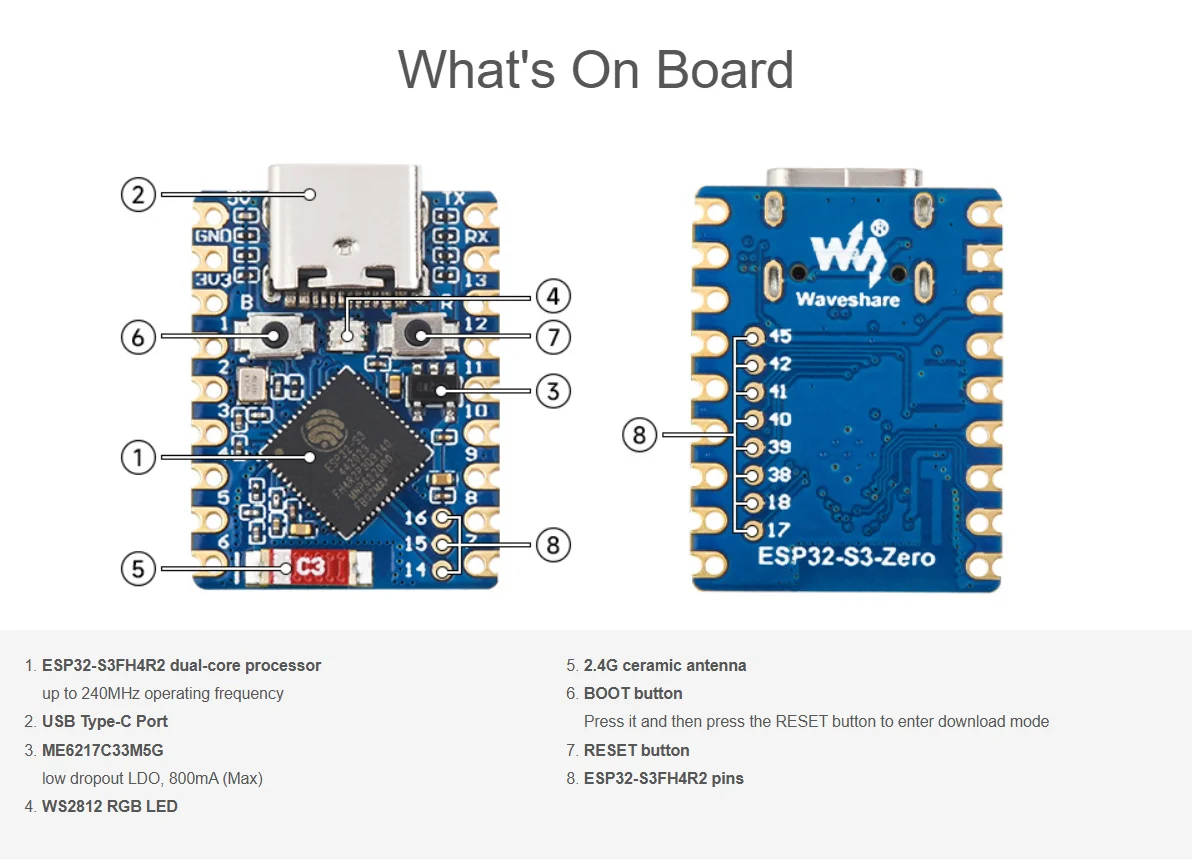

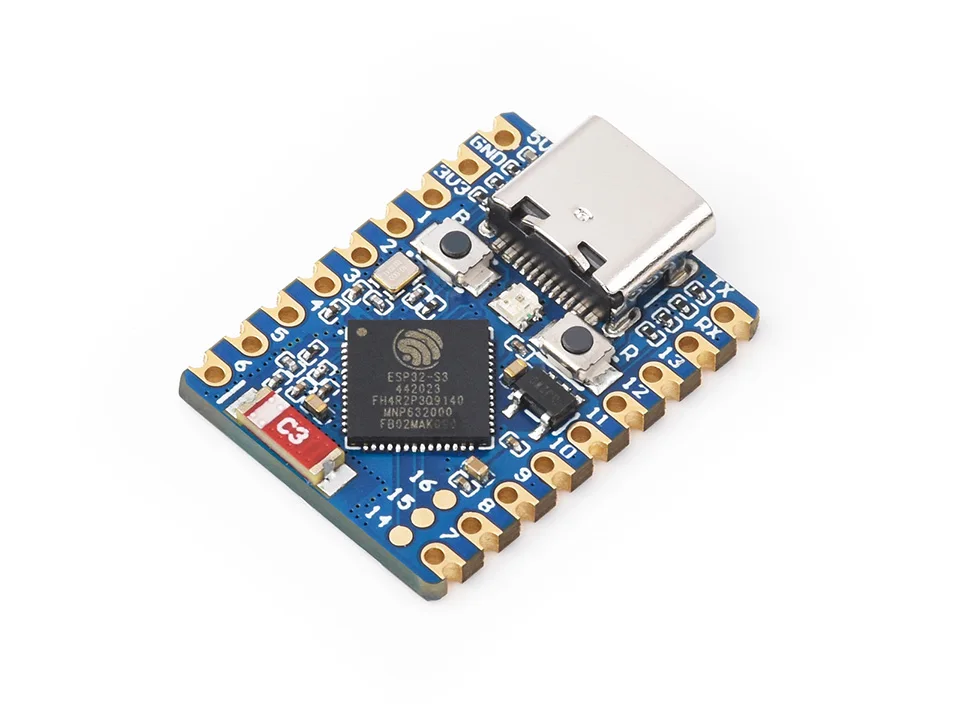

Basado en ESP32-S3FH4R2, pines GPIO multifunción integrados
Módulo almenado, adecuado para aplicaciones SMD
Equipado con Xtensa® Procesador dual-core LX7 de 32 bits, frecuencia principal de hasta 240 MHz
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth® 5 (LE)
512 KB de SRAM integrado y 384 KB de ROM, memoria Flash integrada de 4 MB y PSRAM de 2 MB
Módulo almenado y antena cerámica integrada, permite soldar directamente a las placas portadoras.
Admite reloj flexible, configuración independiente de la fuente de alimentación del módulo y otros controles para realizar un bajo consumo de energía en diferentes escenarios
Integrado con un controlador de velocidad completa del puerto serie USB, 24 × pines GPIO permiten configurar de manera flexible las funciones de los pines
4 × SPI, 2 × I2C, 3 × UART, 2 × I2S, 2 × ADC, etc.

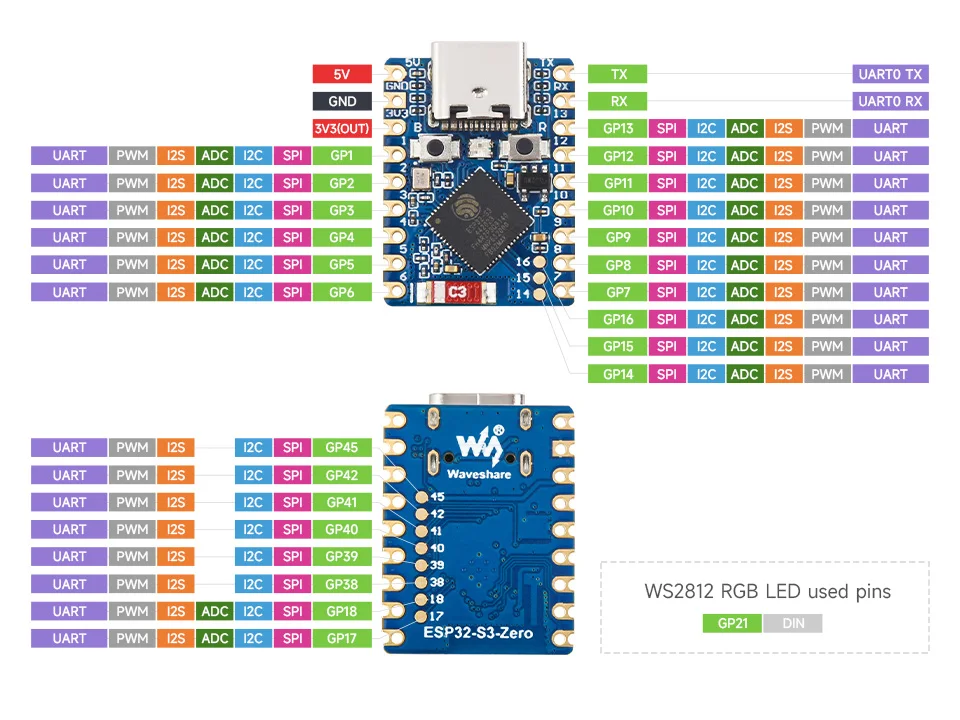

Definiciones de pines

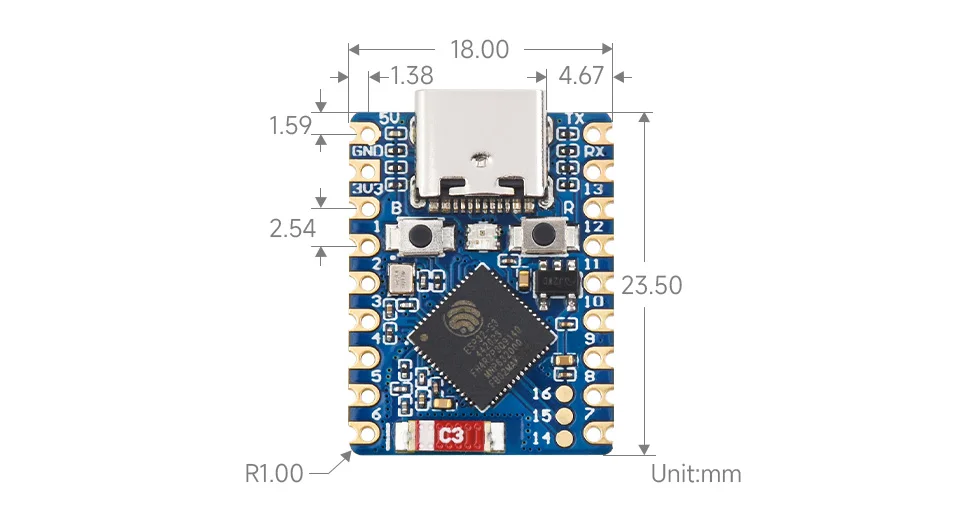

Dimensiones del producto

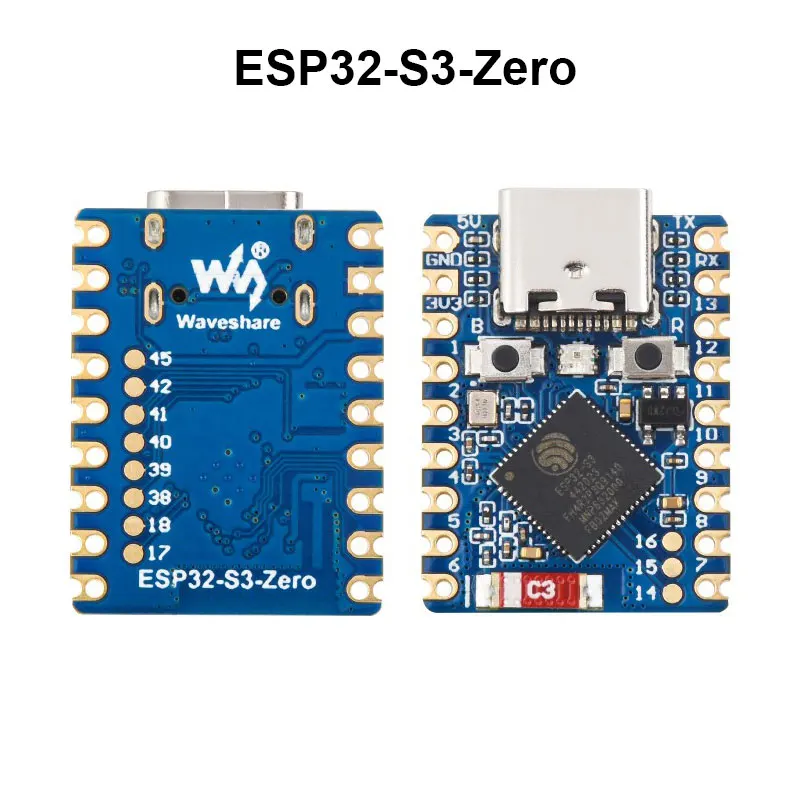

ESP32-S3-zero
Basado en ESP32-C6FH4, pines GPIO multifunción integrados
Módulo almenado, adecuado para aplicaciones SMD
Equipado con un procesador RISC-V de 32 bits de alto rendimiento con velocidad de reloj de hasta 160 MHz y un procesador RISC-V de 32 bits de bajo consumo con velocidad de reloj de hasta 20 MHz
Incorpora una ROM de 320 KB, 512 KB de SRAM HP, 16 KB de SRAM LP y 4 MB de memoria Flash
Comunicación inalámbrica WiFi 6, Bluetooth 5 e IEEE 802.15.4 (Zigbee 3.0 y Thread), con rendimiento de RF superior
Módulo almenado y antena cerámica integrada, permite soldar directamente a las placas portadoras.
Admite reloj flexible, configuración independiente de la fuente de alimentación del módulo y otros controles para realizar un bajo consumo de energía en diferentes escenarios
Puerto USB tipo C integrado, 22 × pines GPIO permiten configurar de manera flexible funciones de pines

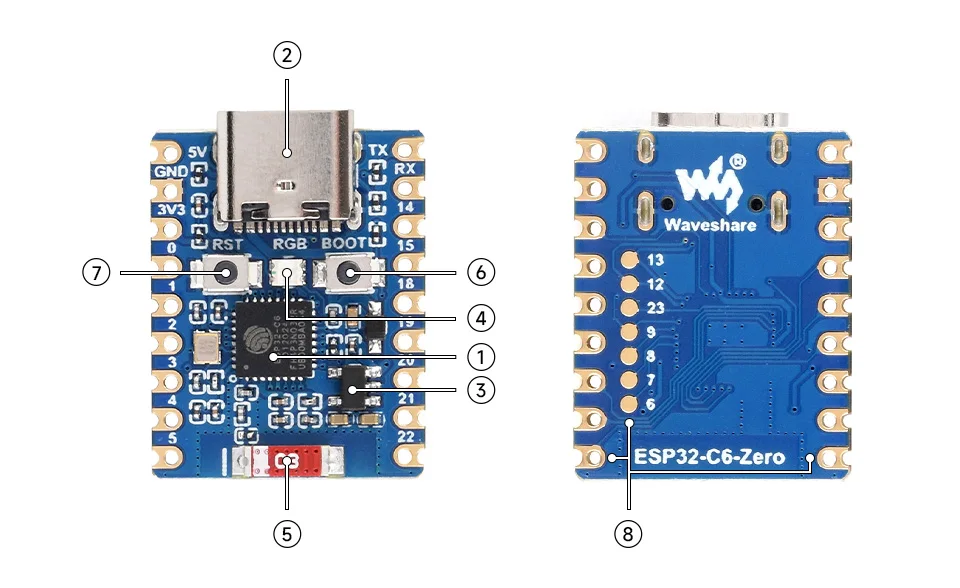

Qué hay a bordo
1.ESP32-C6FH4
Tiene dos procesadores y su frecuencia principal es de hasta 160 MHz.
2.Interfaz USB tipo C-C
se utiliza para descargar programas y depurar.
3.ME6217C33M35G
LDO de baja caída, corriente (máx.) 800 mA
4.LED RGB genial WS2812
5.Antena cerámica de 2,4G.
6.Presione el botón de inicio y luego presione reset para ingresar al modo de descarga.
7.Botón de reinicio RESET
8.Los pines ESP32-C6FH4 salen.

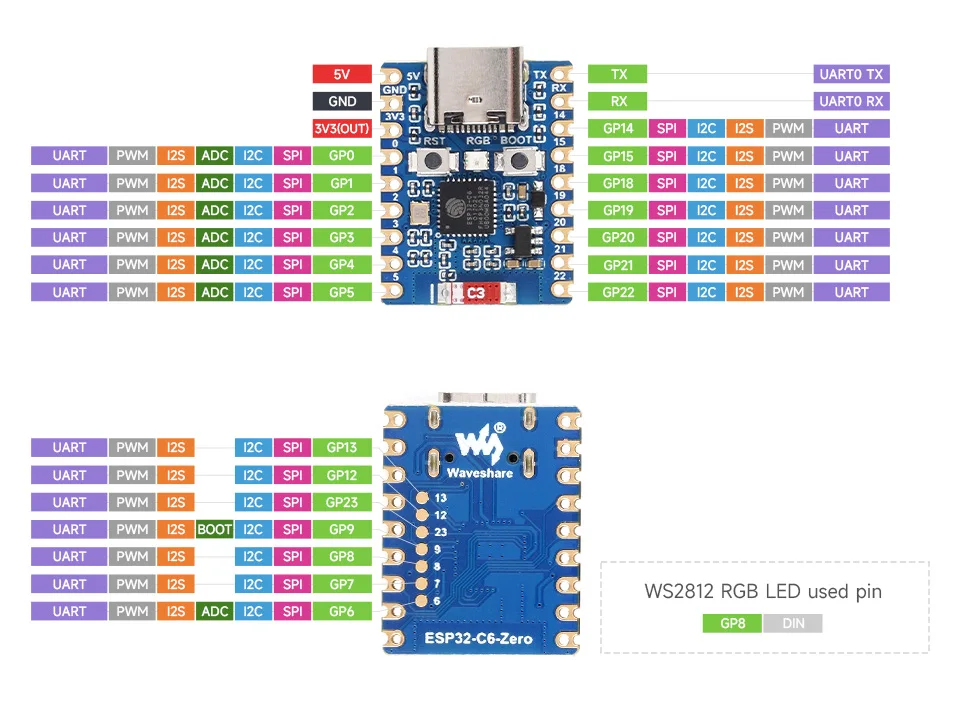

Definición de pines

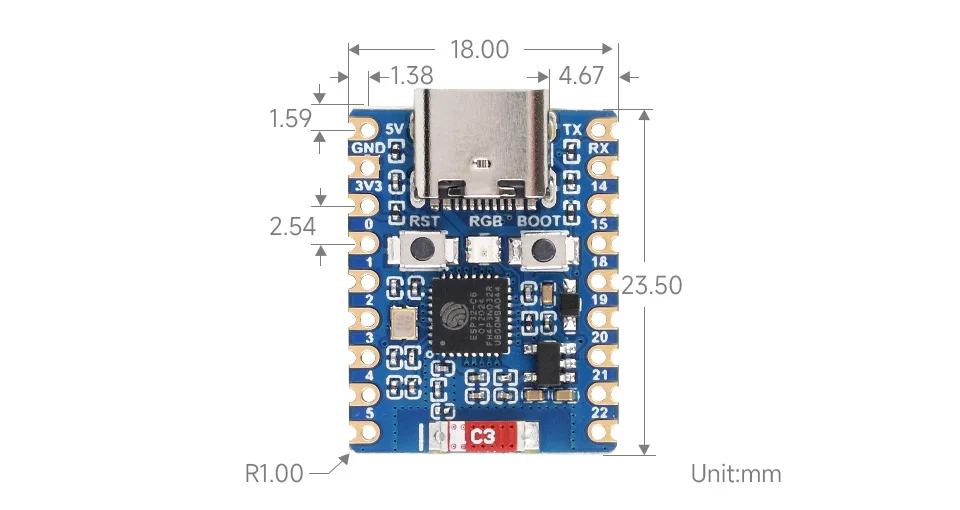

Dimensiones del producto

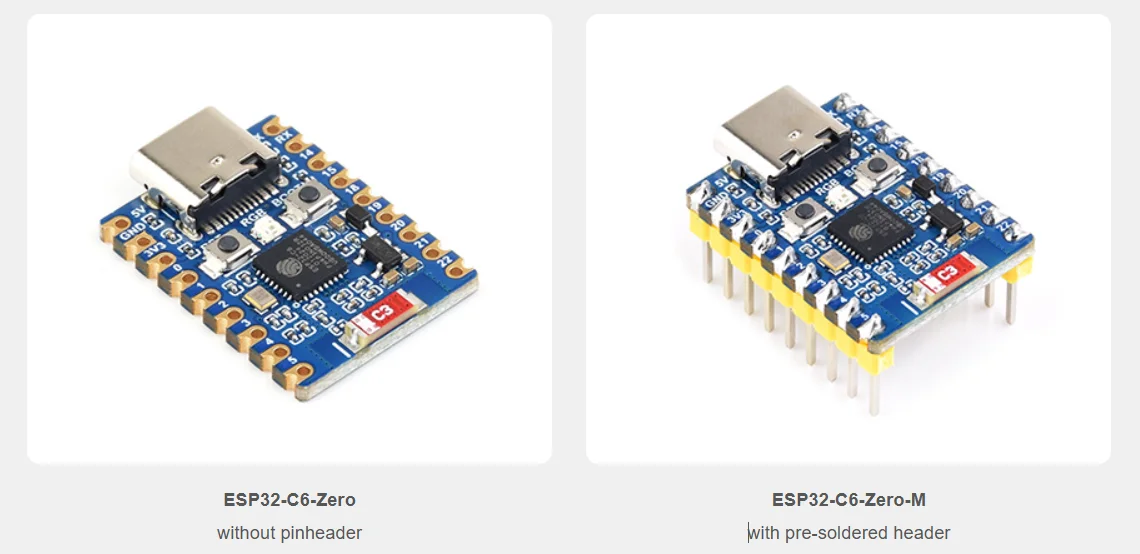

ESP32-C6-cero

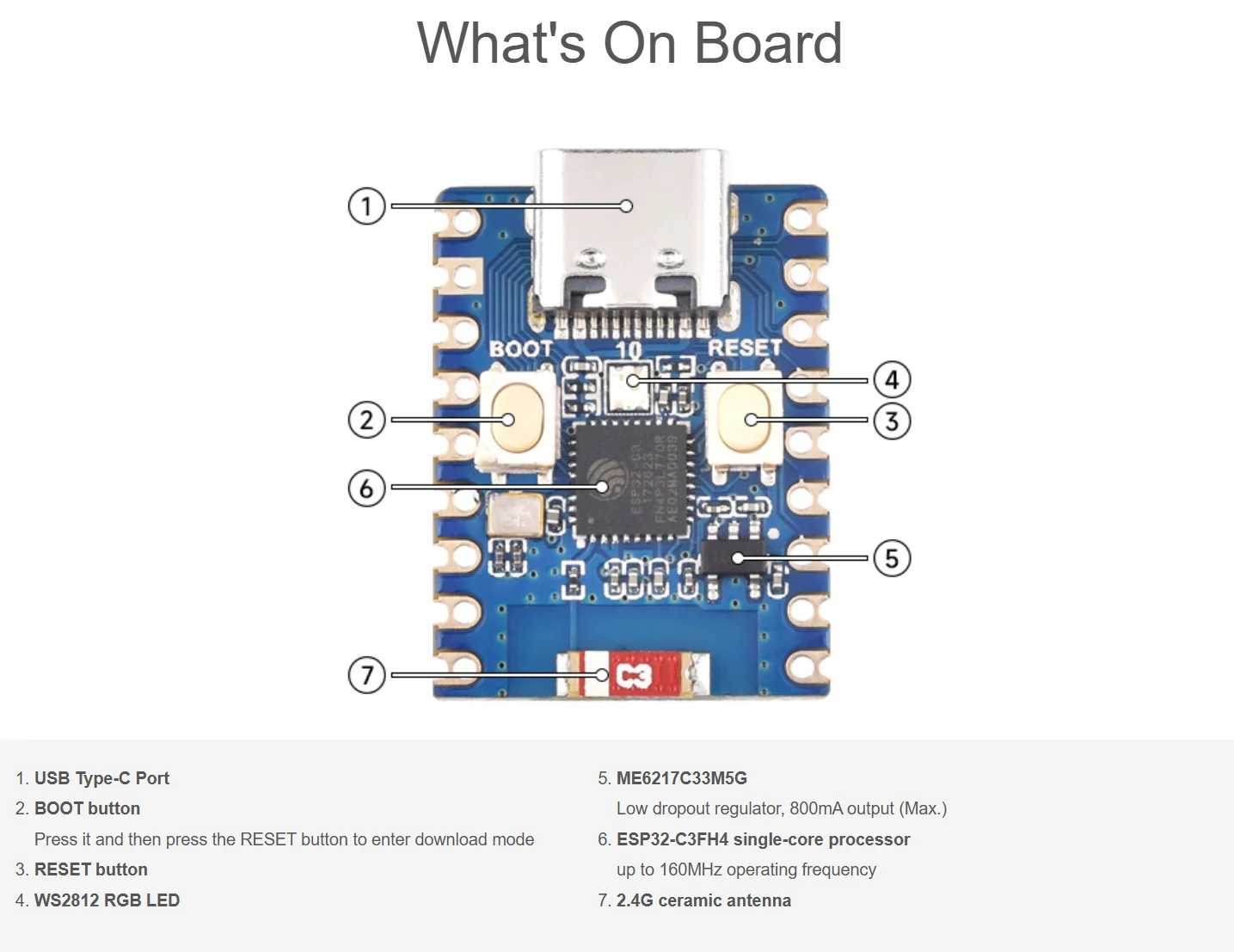

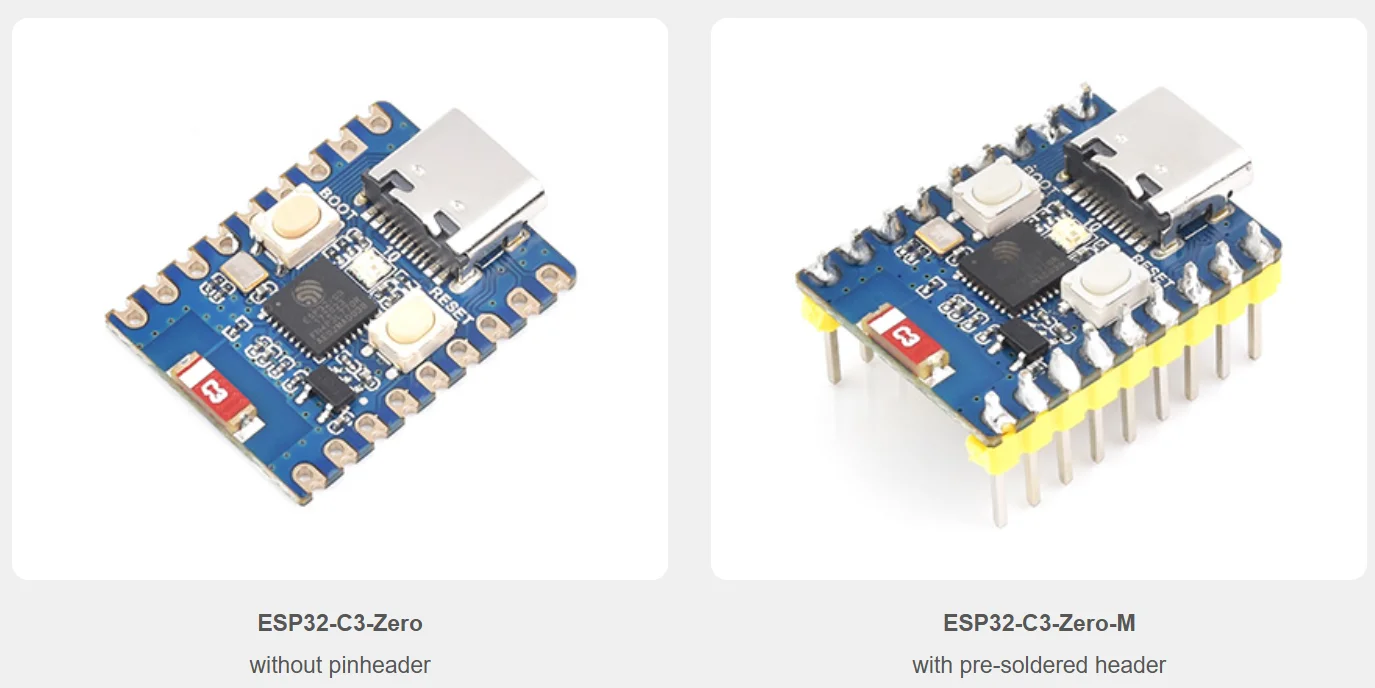

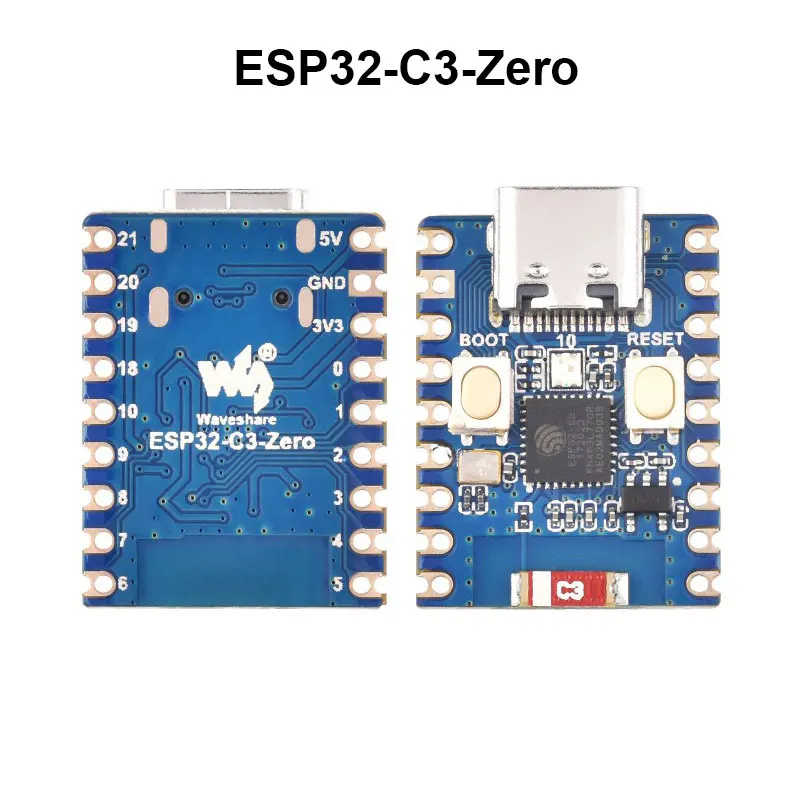

Basado en ESP32-C3FH4, pines GPIO multifunción integrados
Módulo almenado, adecuado para aplicaciones SMD
SoC de baja potencia equipado con procesador de un solo núcleo RISC-V de 32 bits, frecuencia principal de hasta 160 MHz
Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth® 5 (LE)
400 KB de SRAM y 384 KB de ROM y 4 MB de memoria Flash integrada
Módulo almenado y antena cerámica integrada, permite soldar directamente a las placas portadoras.
Admite reloj flexible, configuración independiente de la fuente de alimentación del módulo y otros controles para realizar un bajo consumo de energía en diferentes escenarios
Integrado con el controlador de velocidad completa del puerto serie USB, los 15 × pines GPIO permiten configurar de manera flexible las funciones de los pines
3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC, etc.

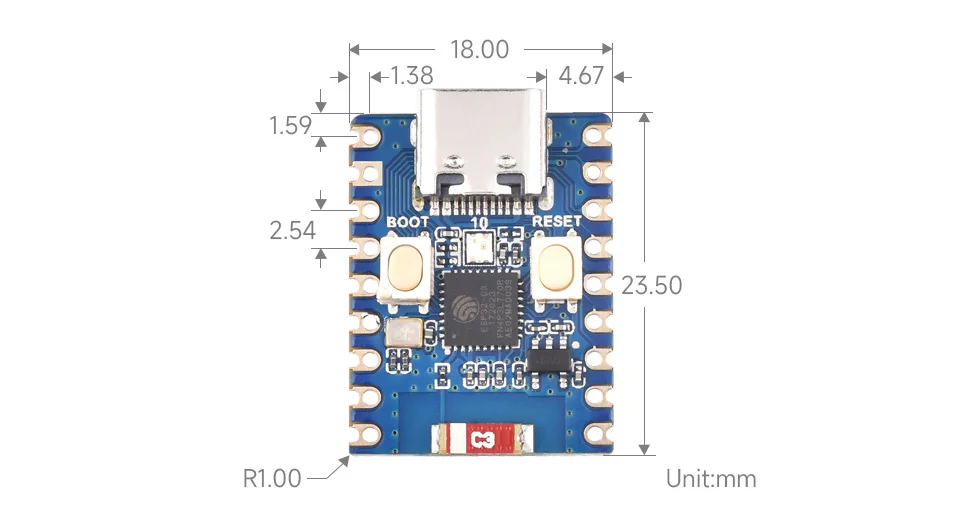

dimensiones del contorno
SDK completo, recursos de dispositivo y tutoriales para ayudarle a comenzar fácilmente
