Descripción
El mejor generador de señales de RF de código abierto acaba de mejorar

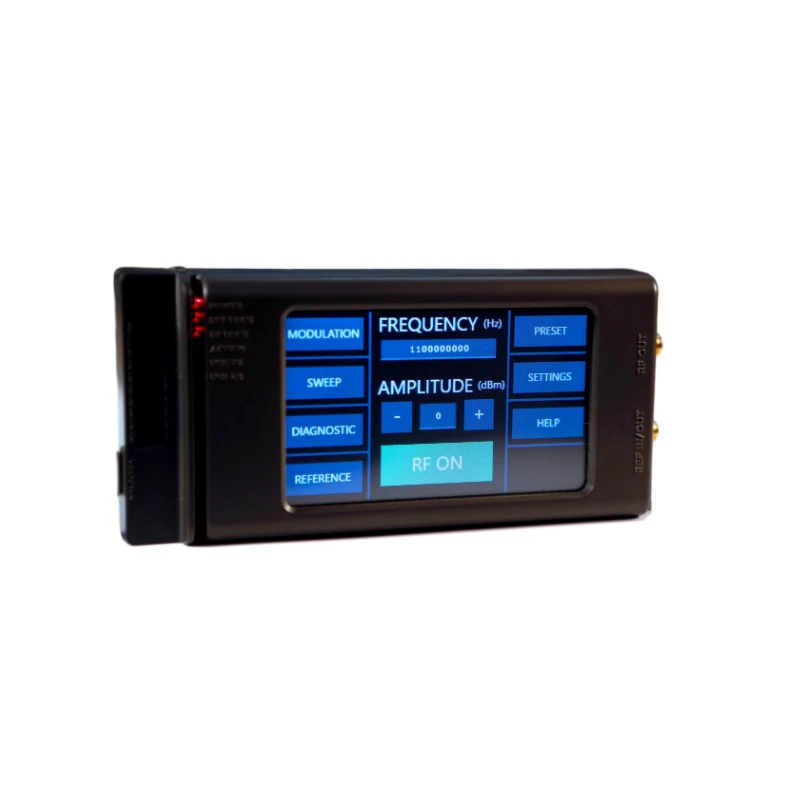

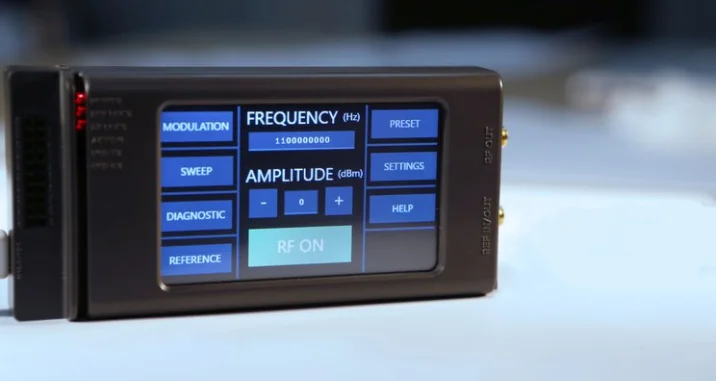

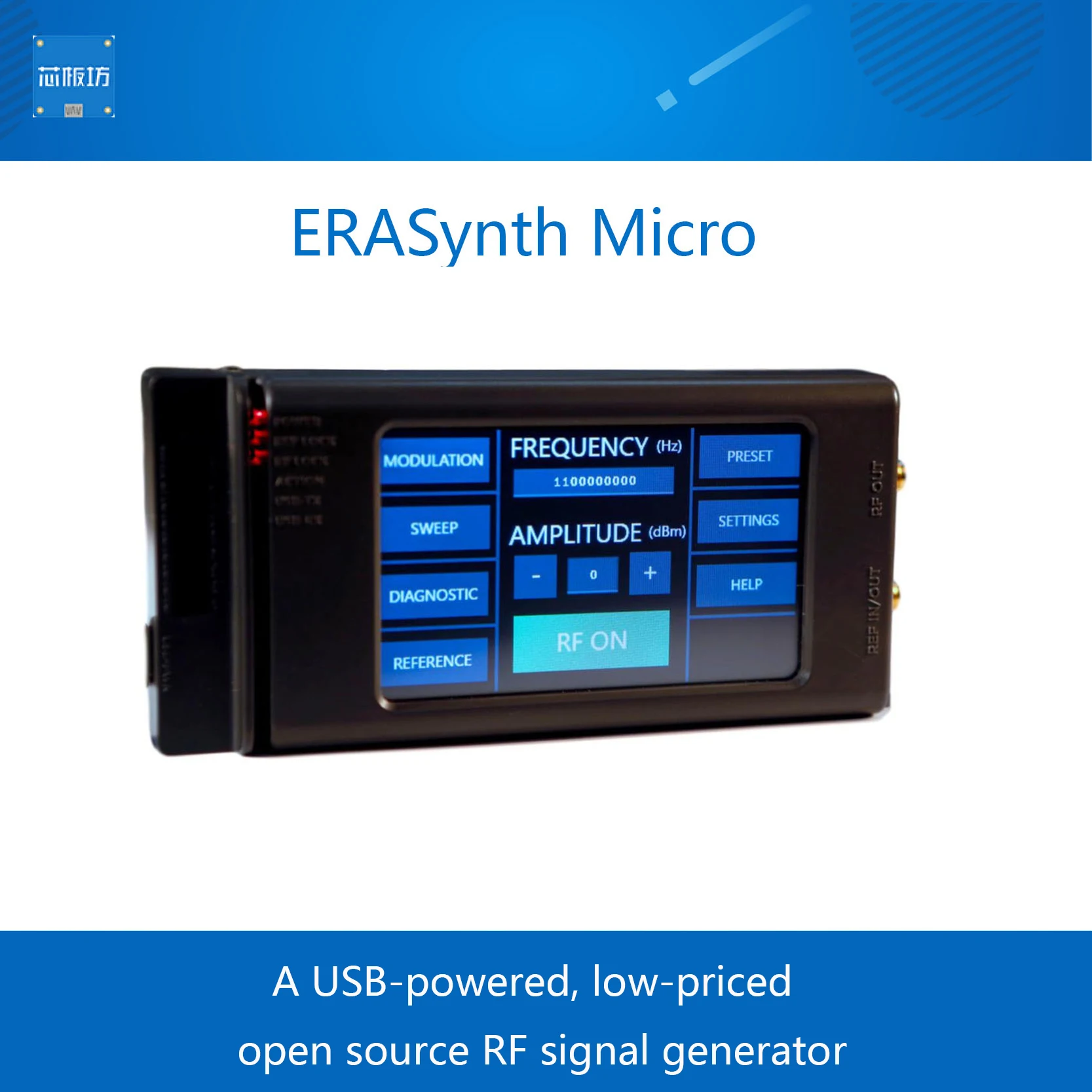

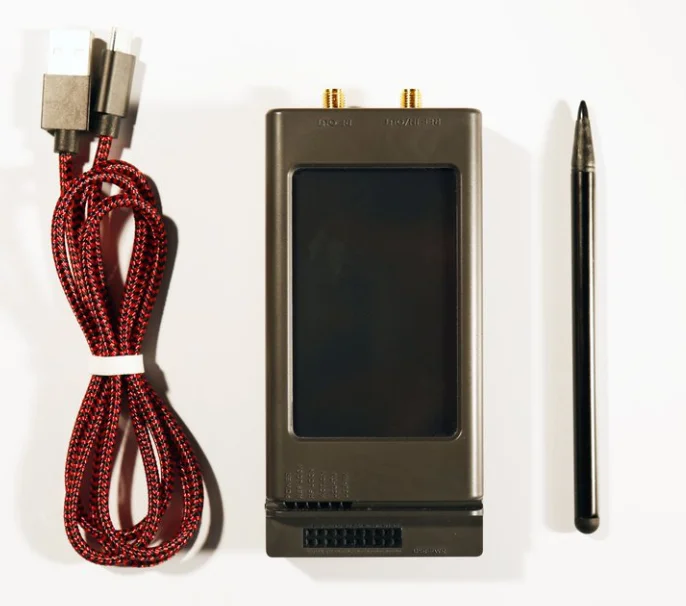

ERASynth Micro es un generador de señales de código abierto con características impresionantes.Todos pueden pagarlo, incluidos creadores, piratas informáticos, estudiantes, radioaficionados y usuarios de SDR.ERASynth Micro se puede alimentar desde un puerto USB y cuenta con una interfaz LCD para uso independiente sin computadora ni teléfono.Puede generar señales de RF de bajo ruido de fase de 12,5 MHz a 6,4 GHz con una arquitectura PLL dual.
Características y especificaciones
-Architectura: Doble bucle Fraccional-N PLL -Rango de frecuencia: 12.5 MHz a 6.4 GHz -Rango de amplitud: -50 a +15 dBm -Ruido de fase: -115 dBc/Hz @ salida de 1 GHz y compensación de 10 kHz -Tiempo de conmutación de frecuencia: 1 ms (típico) -Referencia: Ruido ultrabajo 50 MHz VCXO bloqueado a un ±500 ppb TCXO -MCU: ATMEGA32U4 (igual que en Arduino Micro) -Interfaces: -Módulo de pantalla táctil (3.2” Nextion NX4024T032) -Micro-USB para entrada de alimentación y acceso serie -Entrada de REF (SMA) para entrada de referencia externa -Salida de REF (SMA) para salida de referencia de 10 MHz -Salida de RF (SMA) -Conector de expansión: Entrada de disparo externa, entrada de modulación externa, código de micrófono, GPIO (I2C) y SPI -Modulación: AM, FM, Pulso (Interno y externo) -Tamaño: 57 mm x 118 mm x 23 mm -En
Fabricantes/Hackers:
Los generadores de señales de RF son piezas caras de equipos de prueba utilizadas principalmente por ingenieros profesionales.Los objetivos ERASynth Micro eliminan la barrera de costos y hacen que la síntesis de señales de RF de calidad sea accesible para todos, especialmente para los creadores.
Estudiantes:
ERASynth Micro es para todos los que quieran aprender cómo funcionan los generadores de señales.Dado que se trata de código abierto y esquemas abiertos, los estudiantes o cualquier persona que tenga curiosidad de los detalles internos de la síntesis de señales pueden beneficiarse de ERASynth Micro.Puedes aprender mucho más mediante ingeniería inversa y hacking, lo que puedes aprender en un año entero de una escuela de ingeniería de $50k/año.El aprendizaje sobre el diseño de equipos de prueba convirtió a Jim Williams en uno de los mejores ingenieros analógicos del mundo.El diseño avanzado de ERASynth Micro sin duda le enseñará varios trucos de RF.
Profesionales:
Los ingenieros profesionales encontrarán ERASynth Micro como una muy buena alternativa a muchos de sus generadores de señales existentes.
Cualquier otra persona:
ERASynth Micro es para cualquier persona interesada en pruebas de RF. A continuación se muestra una lista breve de áreas de aplicación donde los usuarios pueden aprovechar las pruebas de RF de ERASynth Micro: de uso general. Por ejemplo, para medir la ganancia de un amplificador, ERASynth Micro se puede utilizar como fuente de estímulo. Fuente de señal de prueba para SDR. Las personas que utilicen cualquiera de muchas plataformas SDR pueden utilizar ERASynth Micro como fuente de señal de prueba para probar y calibrar sus dispositivos SDR. Una fuente LO ágil para convertidores hacia arriba y hacia abajo. Fuente de reloj para ADC y DAC.
ERASynth Micro is an open source signal generator with impressive features. Everyone can afford it, including makers, hackers, students, ham radio and SDR users. ERASynth Micro can be powered from a USB port and features an LCD interface for standalone use without a computer or phone. It can generate low phase noise RF signals from 12.5 MHz to 6.4 GHz with a dual PLL architecture.

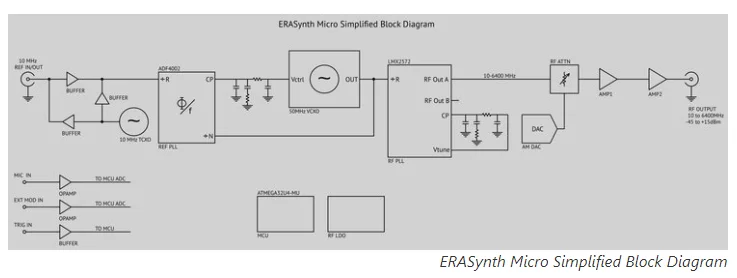

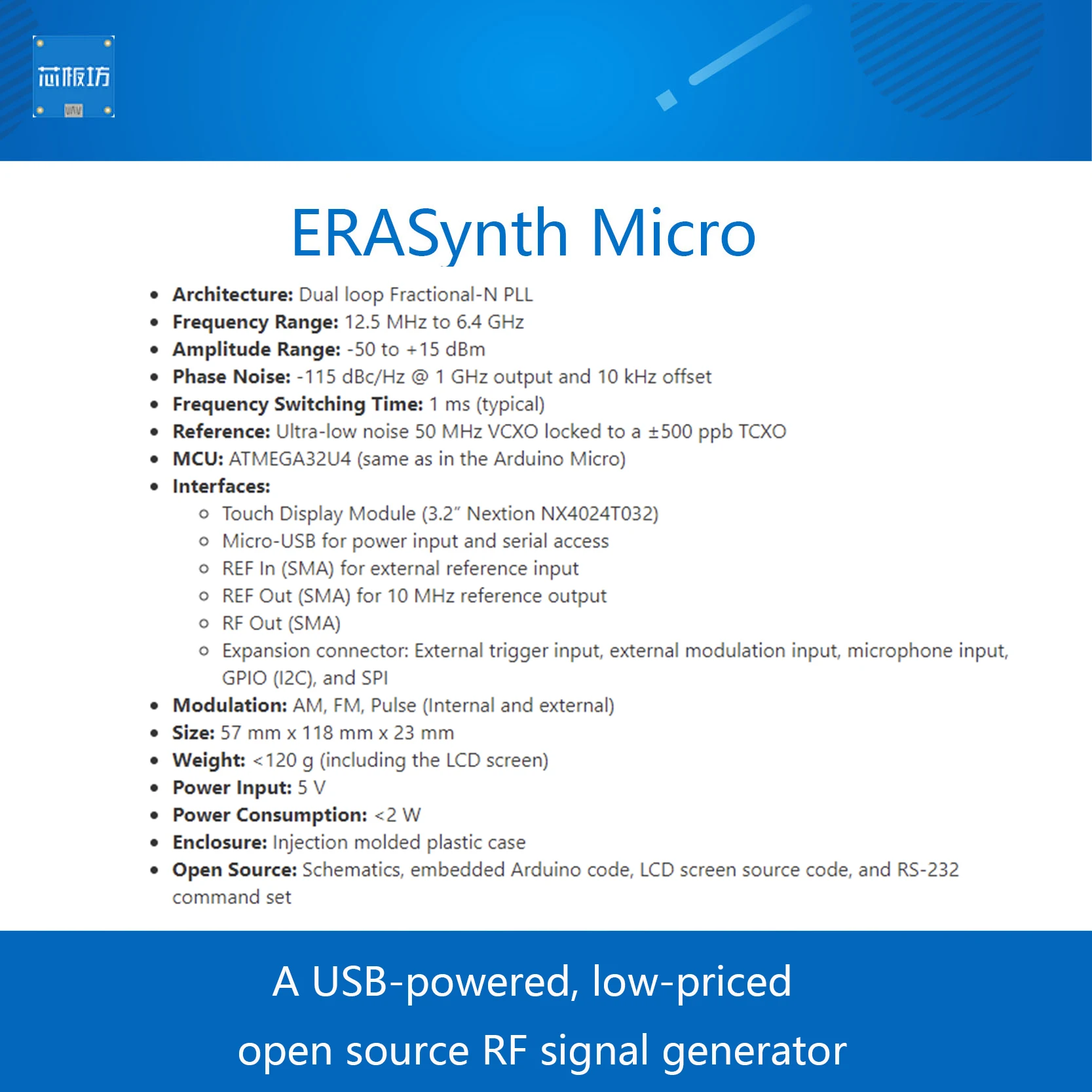

Features & Specifications

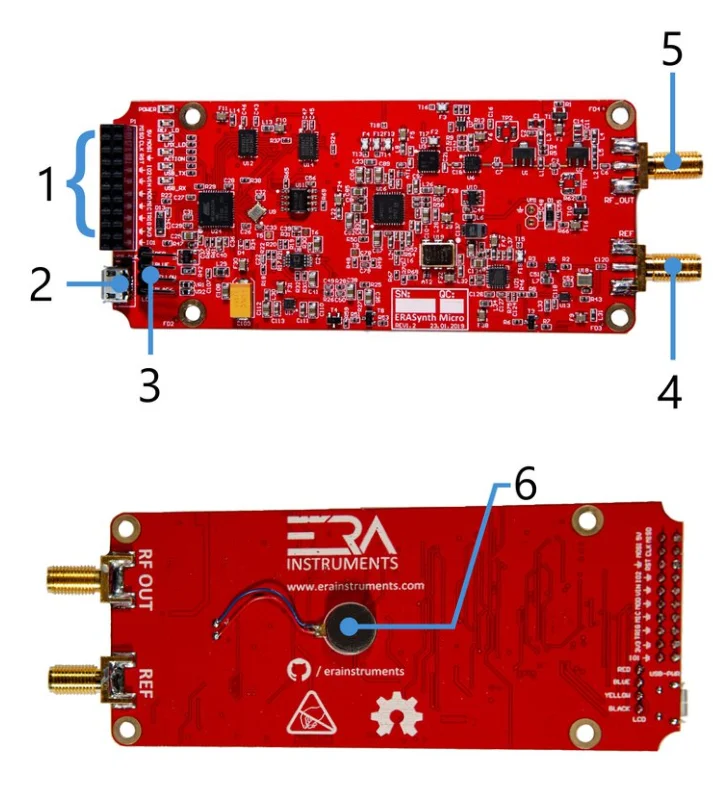

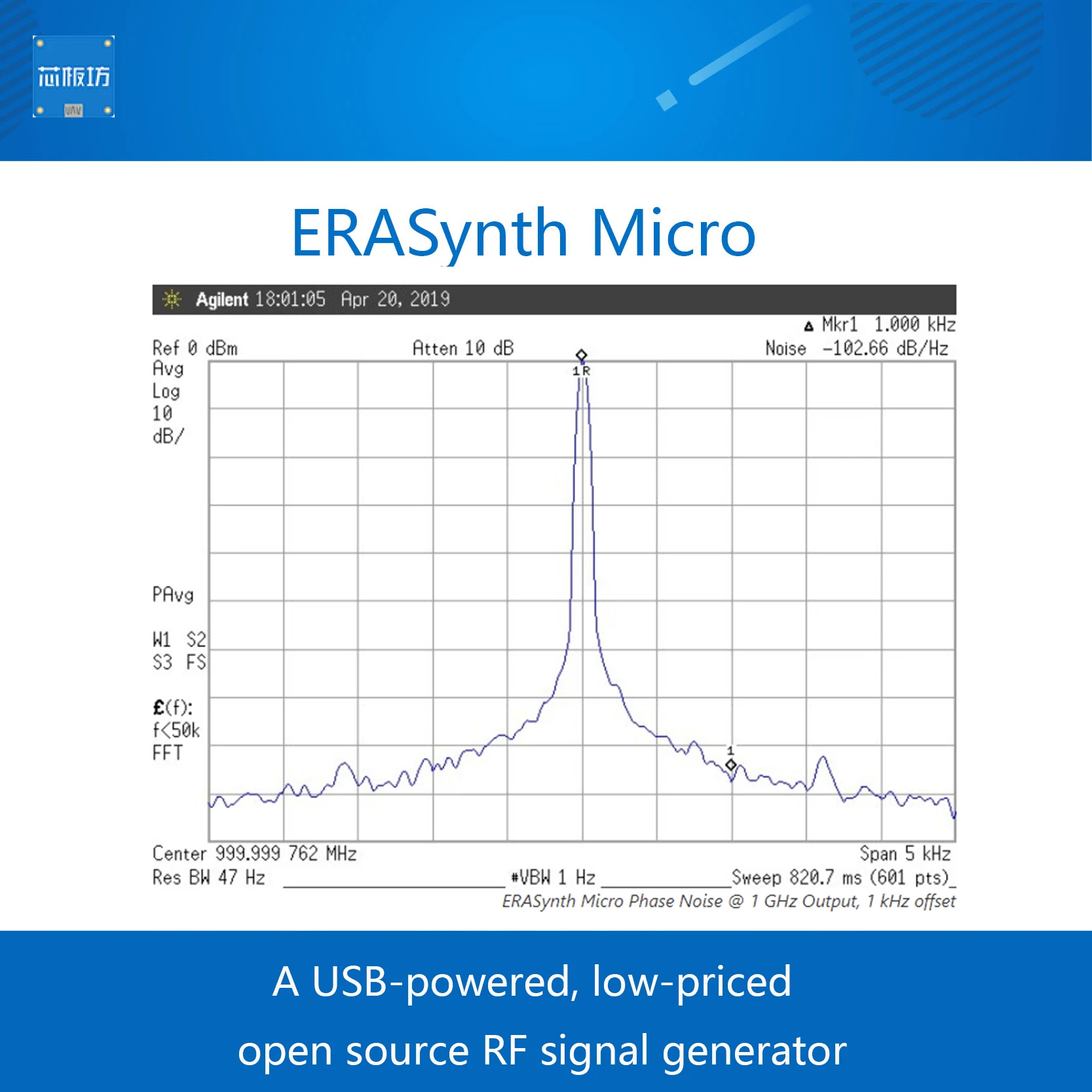

-Architecture: Dual loop Fractional-N PLL -Frequency Range: 12.5 MHz to 6.4 GHz -Amplitude Range: -50 to +15 dBm -Phase Noise: -115 dBc/Hz @ 1 GHz output and 10 kHz offset -Frequency Switching Time: 1 ms (typical) -Reference: Ultra-low noise 50 MHz VCXO locked to a ±500 ppb TCXO -MCU: ATMEGA32U4 (same as in the Arduino Micro) -Interfaces: -Touch Display Module (3.2” Nextion NX4024T032) -Micro-USB for power input and serial access -REF In (SMA) for external reference input -REF Out (SMA) for 10 MHz reference output -RF Out (SMA) -Expansion connector: External trigger input, external modulation input, microphone input, GPIO (I2C), and SPI -Modulation: AM, FM, Pulse (Internal and external) -Size: 57 mm x 118 mm x 23 mm -Weight: 120 g (including the LCD screen) -Power Input: 5 V -Power Consumption: 2 W -Enclosure: Injection molded plastic case -Open Source: Schematics, embedded Arduino code, LCD screen source code, and RS-232 command set -Quicklinks
Makers/Hackers:
RF signal generators are expensive pieces of test equipment mainly used by pro engineers. ERASynth Micro aims remove the cost barrier and make quality RF signal synthesis accessible to everyone, especially the makers.
Students:
ERASynth Micro is for everyone who wants to learn how signal generators work. Since it is open-source and open-schematics, students or anyone who is curious about the inner details of signal synthesis can benefit from ERASynth Micro. You can learn a lot more by reverse engineering and hacking than you can learn in an entire year of a $50k/year engineering school. Learning about the design of test equipment turned Jim Williams into one of the best analog engineers in the world. ERASynth Micro’s advanced design will certainly teach you several RF tricks.
Professionals:
Professional engineers will find ERASynth Micro to be a very good alternative to many of their existing signal generators.
Anyone else:
ERASynth Micro is for anyone interested in RF testing. Below is a short list of application areas where users can take advantage of ERASynth Micro: General purpose RF testing. For example, to measure the gain of an amplifier, ERASynth Micro can be used as the stimulus source. Test signal source for SDR. People who are using any of many SDR platforms can use ERASynth Micro as the test signal source for testing and calibration of their SDR devices. An agile LO source for up and down-convertors. Clock source for ADCs and DACs.
