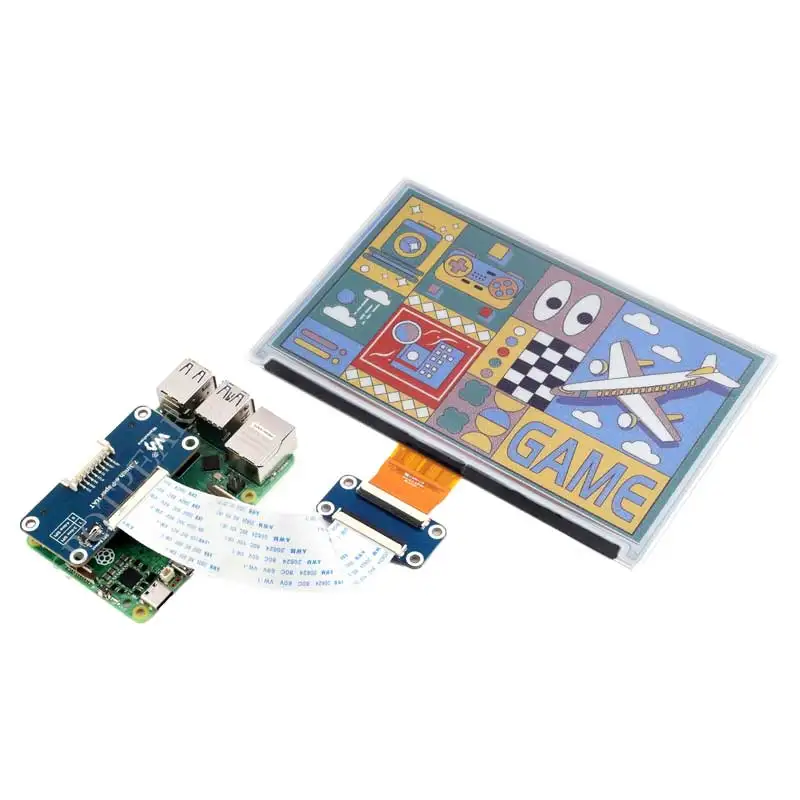

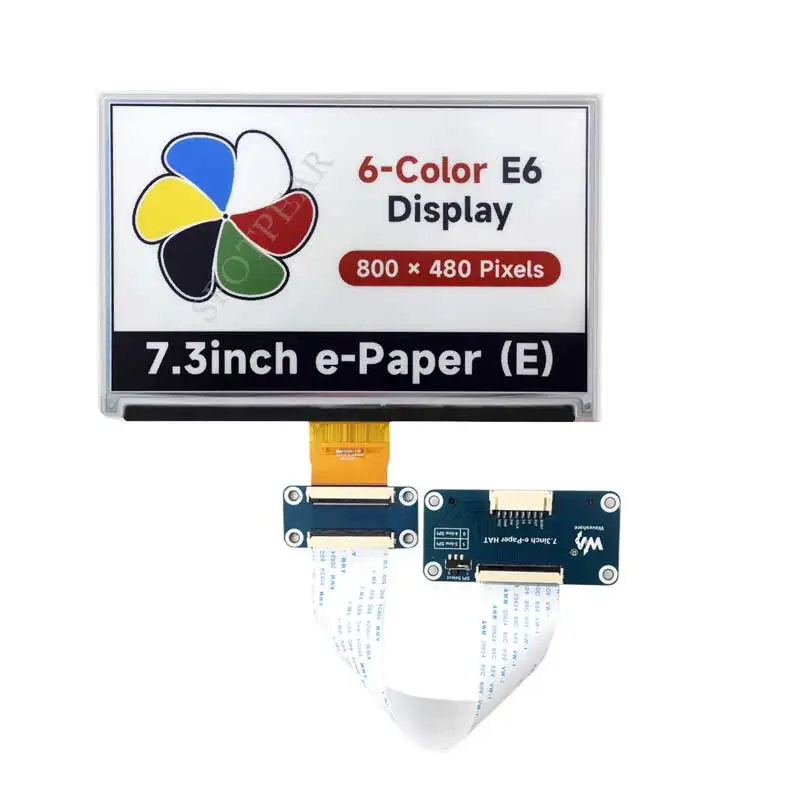

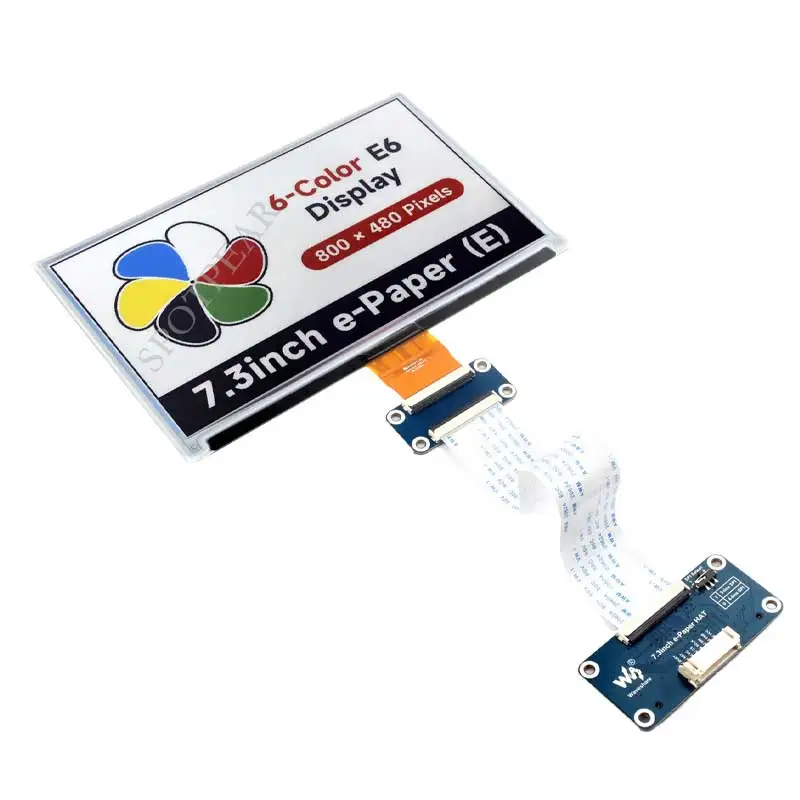

EPaper HAT (E) de 7,3 pulgadas, tinta electrónica de 6 colores para Arduino /Raspberry Pi /Jetson /STM32

[] Pantalla de papel electrónico de 6 colores de 7,3 pulgadas, pantalla de tinta electrónica, bajo consumo de energía, 800 × 480 píxeles, comunicación SPI, opcional para sombrero de controlador de papel electrónico

Ideal para etiquetas de precios, etiquetas de estantes, instrumentos industriales...

[] Adopta la tecnología E_Ink Spectra 6(E), admite pantalla de 6 colores

[] Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

[] Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

[] Viene con recursos de desarrollo y manual (diagrama de circuito de la placa del controlador, ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

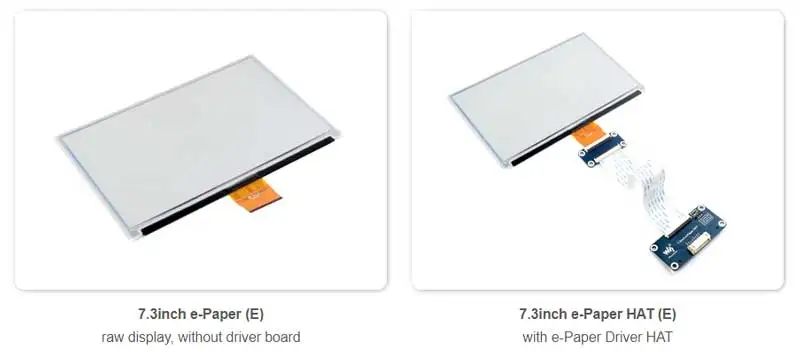

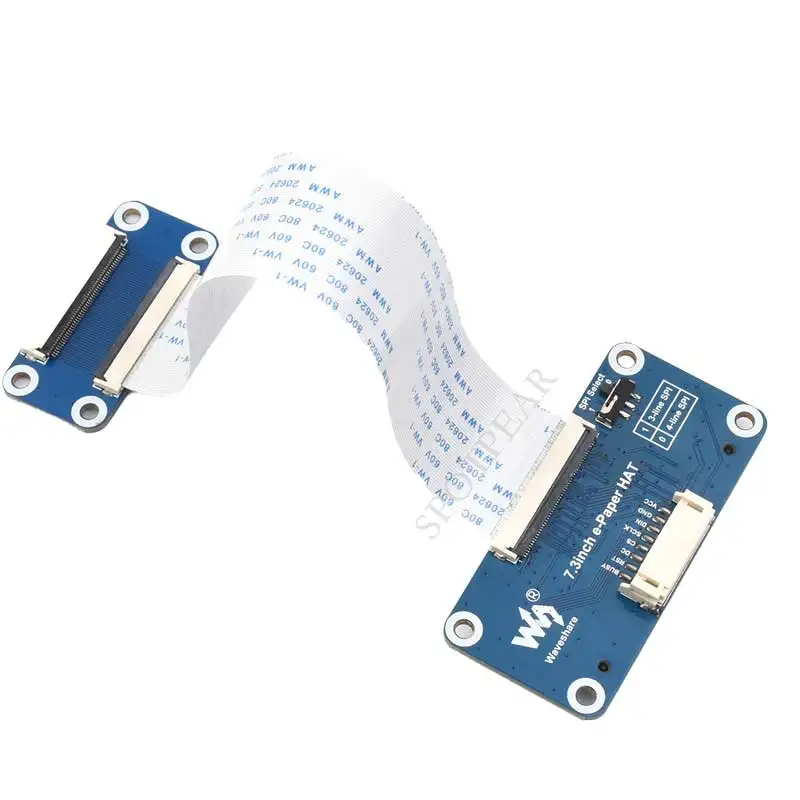

[] Opcional para el sombrero del controlador de papel electrónico:

[] Con conector de extensión GPIO Raspberry Pi de 40 pines estándar, admite placas de la serie Raspberry Pi/Jetson Nano

[] Adaptación de la interfaz SPI para conectarse con placas controladoras como Raspberry Pi/Jetson Nano/Arduino/STM32, etc.

[] Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V

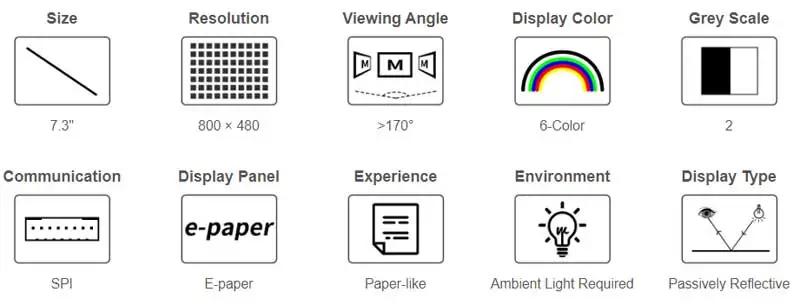

Tensión de OPERACIÓN

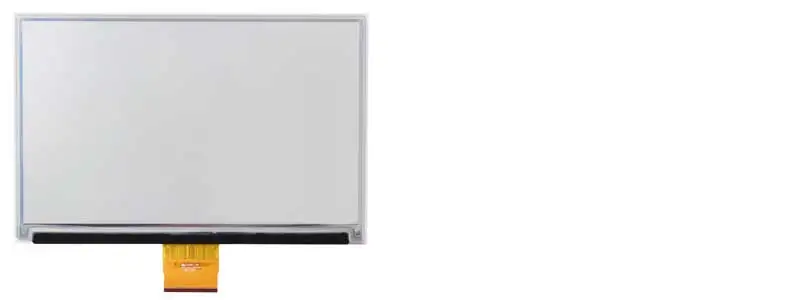

Pantalla sin procesar: 3,3 V

COLOR DE EXIBIÓN

6 colores

Sombrero del controlador de papel electrónico: 3,3 V/5 V

INTERFAZ

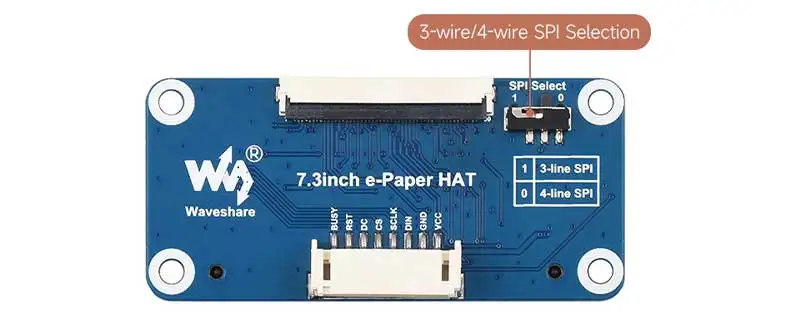

SPI de 3 hilos, SPI de 4 hilos

GRIS ESCALA

2

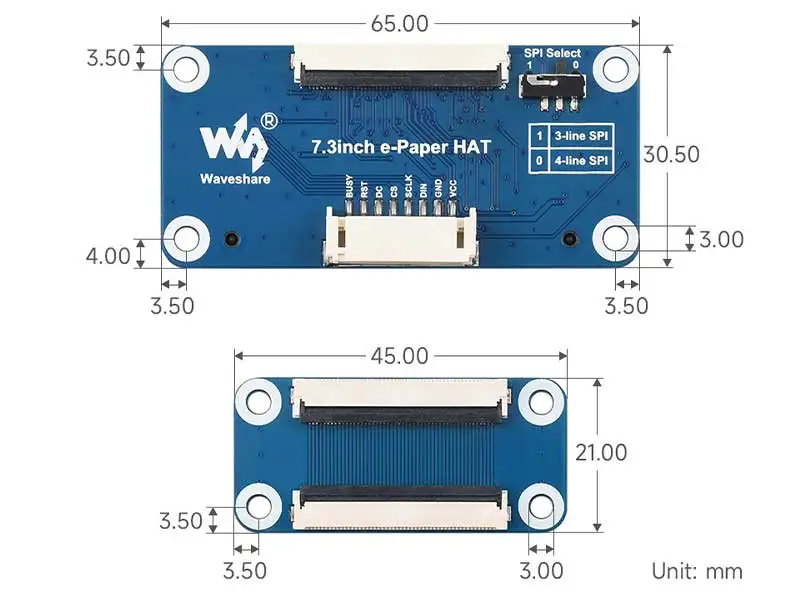

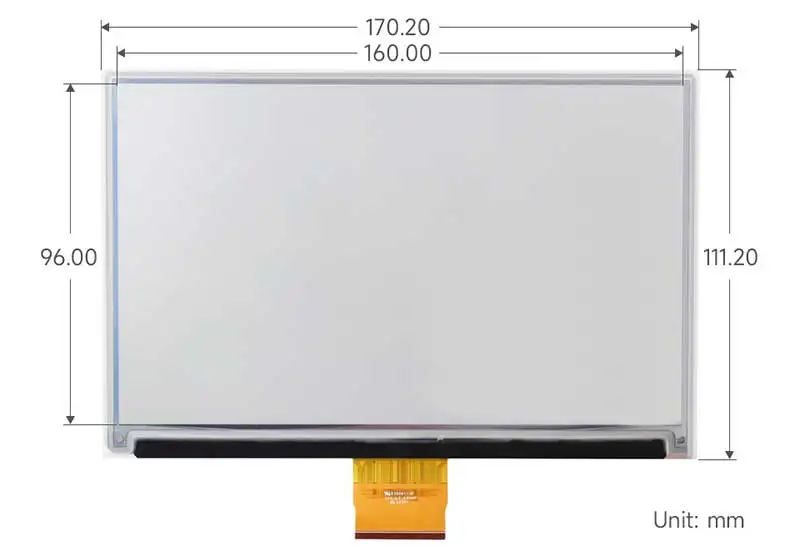

DIMENSIONES DE LA PANTALLA

170.20 × 111,20 × 0,91 mm

TIEMPO COMPLETO DE REFRESH

12s

ÁREA DE PANTALLA

160 × 96 mm

POTENCIA DE REFRESH

70 mW (típico)

PUNTADA DE PUNTO

0,2 × 0,2 mm

CORRIENTE DE STANDBY

0,01uA (casi ninguno)

RESOLUCIÓN

800 × 480 píxeles

ÁNGULO DE VISUALIZACIÓN

170°

La pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para la visualización, el principio es: las partículas cargadas suspendidas en un fluido transparente se moverán hacia los lados de la microcápsula cuando se aplique un campo eléctrico, lo que hace que la microcápsula se vuelva visible al reflejar la luz ambiental, al igual que el papel impreso tradicional.

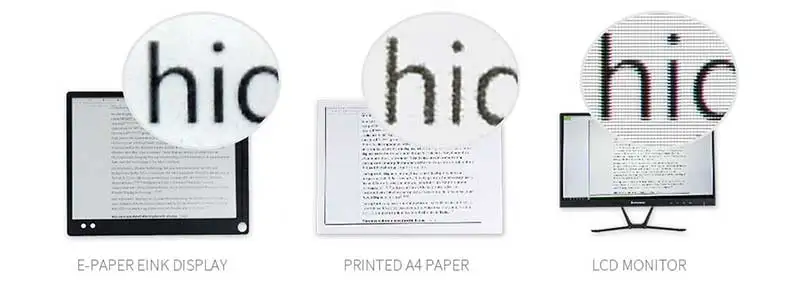

La pantalla de papel electrónico mostrará claramente imágenes/textos bajo luz de lámpara o luz natural, no requiere retroiluminación y presenta casi 180° ángulo de visión.Generalmente se utiliza como lector electrónico debido a su efecto similar al papel.

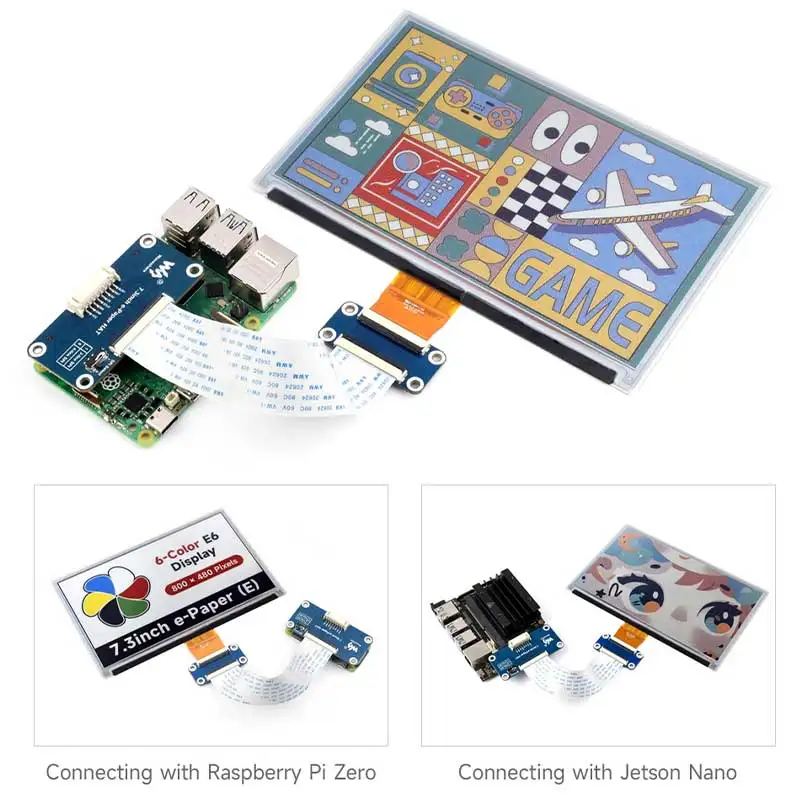

Conector GPIO Raspberry Pi de 40 pines estándar, compatible con placas de la serie Raspberry Pi/Jetson Nano

Para uso con placas controladoras como Raspberry Pi/Jetson Nano/Arduino/STM32

VCC

3,3 V/5 V

TIÑO

Tierra

DIN

Pin SPI MOSI

ARRANQUE

Pin SPI SCK

CS

Selección de chip SPI, baja actividad

CC

Selección de datos/comando (alto para datos, bajo para comando)

RST

Restablecimiento externo, bajo activo

BUSIO

Salida de estado ocupada

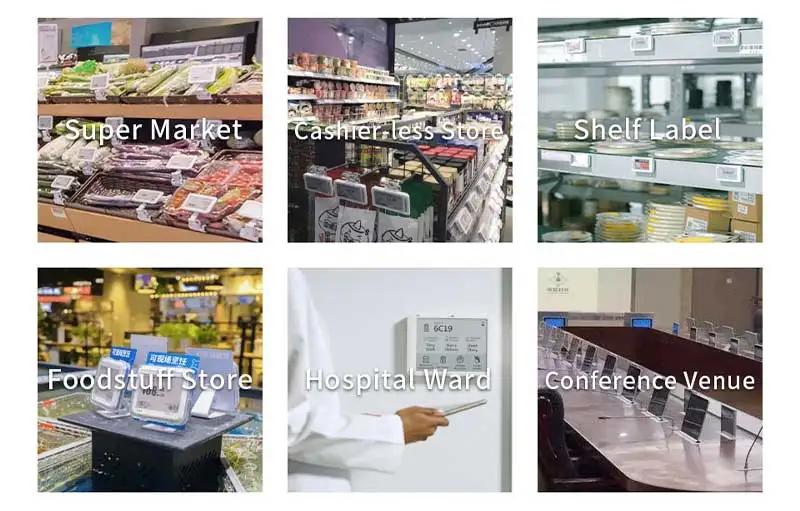

Adecuado para etiquetas de precios, etiquetas de activos/equipos, etiquetas de estantes, etiquetas de nombres de conferencias...
