Acerca de Banana Pi BPI-R64
Se espera que la logística de Epacket sea de 15 a 30 días hábiles y que la actualización sea lenta de la información de logística. Si le importa, elija el canal de logística rápida.Gracias : )
Introducción
La Banana Pi R64 es una placa de desarrollo basada en en enrutador, que puede funcionar en una variedad de sistemas operativos de código abierto, incluidos OpenWrt, Linux.Tiene 4 puertos Gigabit LAN, 1 Gigabit WAN y función AC wifi AP.Utilice un diseño de chip de 64 bits
Nota: esta placa no tiene interfaz HDMI
MTK MT7622
4x4 802 altamente integrado.11n y Bluetooth 5.La plataforma 0 con acelerador de red dedicado es la primera del mundo con 4x4n 802.11n/Bluetooth 5.0 sistema en chip diseñado y construido para dispositivos de red premium en varias aplicaciones, incluidas enrutadores/repetidores, puertas de automatización del hogar, audio inalámbrico y almacenamiento inalámbrico.El chipset altamente versátil proporciona una sola plataforma para enrutadores/repetadores de doble banda y tribanda 4X4 populares, lo que brinda la máxima flexibilidad para los fabricantes que buscan crear dispositivos de red de primer nivel.La plataforma combina un alto rendimiento y una funcionalidad ampliamente integrada con un enfoque rentable.
El MT7622 contiene la tecnología de redes adaptativas de MediaTek que permite una fácil configuración, autorreparación de redes, roaming, dirección de banda, calidad de servicio inteligente, seguridad avanzada y más.Para aplicaciones de control de audio y voz, se incluyen interfaces de audio esenciales como I2S, TDM y S/PDIF.Y para las puertas de automatización del hogar existe una rica gama de E/S lentas además de la convivencia integrada de Wi-Fi, Bluetooth y Zigbee.
Alimentado por un procesador ARM Cortex-A53 de doble núcleo de 64 bits relojado a 1,35 GHz, el MT7622 proporciona una serie de opciones de conectividad avanzadas como SGMII/RGMII, PCIe y USB, y integración FEM 4X4 802.11n.La ampliación de la plataforma con 802.11ac para cumplir con mercados adicionales se realiza simplemente a través del SoC MT7615.
El MT7622 presenta varias funciones más de su clase, como Bluetooth 5.0 y un motor de acelerador de red dedicado con MediaTek Wi-Fi Warp Accelerator, acelerador de almacenamiento (SATA 3.Los cálculos 0/eSATA Gen2) y HNAT HQoS están descargados de la CPU, lo que reduce el uso general de energía y libera recursos para evitar posibles ralentidos.
La ventaja del acelerador MediaTek Wi-Fi Warp es dos veces.En primer lugar, conecta la red Gigabit+ clase 802.11ac a través de la conexión Gigabit switch/WAN a través de caminos internos multiGigabit, lo que garantiza que no haya goteos de botella.En segundo lugar, su diseño especializado no solo descarga la CPU de cálculos de rendimiento de muchos usuarios y QoS, sino que lo hace a menor potencia.El resultado es que el acelerador MediaTek Wi-Fi Warp mantiene un alto rendimiento sostenido al admitir incluso múltiples usuarios pesados simultáneos.
El Bluetooth integrado permite una conexión inalámbrica local directa a través de la aplicación para una fácil configuración de los ajustes del enrutador/Wi-Fi.La última gama de cuádruples Bluetooth 5.0 y doble velocidad en comparación con las tecnologías anteriores 4.x, lo que permite posibilidades nuevas e innovadoras.
Características clave
MediaTek MT7622, 1,35 GHZ ARM Cortex-A53 de doble núcleo de 64 bits
SDRAM DDR3 de 1G
Interfaz Mini PCIE compatible con módulo 4G
sistema integrado 4x4n 802.11n/Bluetooth 5.0 en chip
MTK7615 wifi 4x4ac (opcional)
admite 1 interfaz SATA
La ranura MicroSD admite una expansión de hasta 256 GB
Flash eMMC de 8G (opción 16/32/64G)
Puerto Ethernet de 5 puertos 10/100/1000 Mb
(1) USB 3.0
E/S lenta: ADC, amplificador de audio, GPIO, I2C, I2S, IR, PMIC I/F, PWM, RTC, SPI, UART
Soporte de función POE
Revisión de hardware

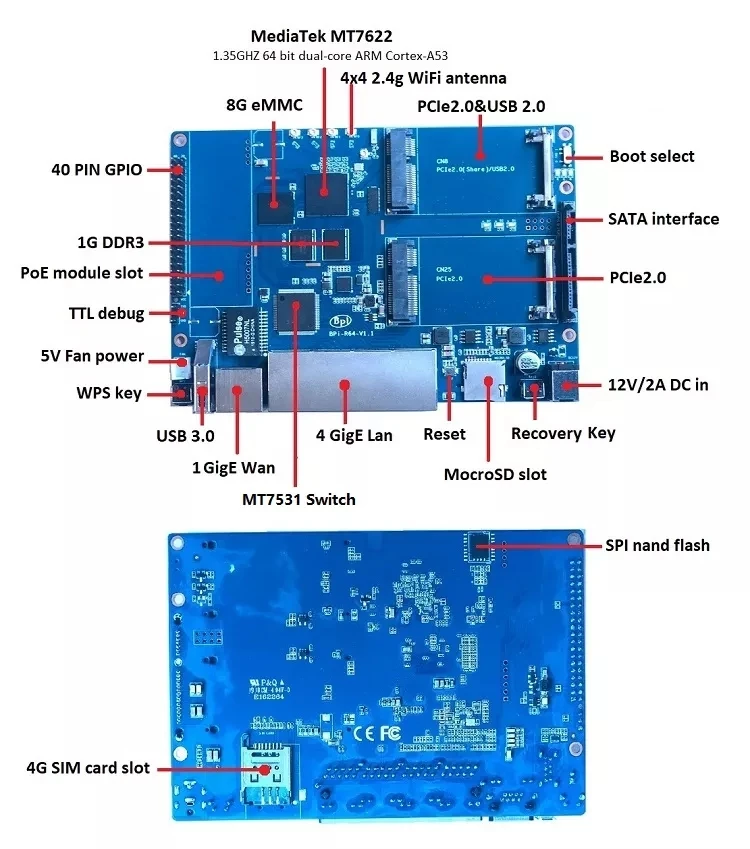

Interfaz de hardware
Especificaciones del hardware
Especificación HardWare de Banana pi BPI-M2 Ultra
CPU
MediaTek MT7622, 1,35 GHZ ARM Cortex-A53 de doble núcleo de 64 bits
SDRAM
1 GB DDR3
SATA
admite 1 interfaz SATA
GPIO
Conector de 40 pines, 28 × GPIO, algunos de los cuales se pueden utilizar para funciones específicas que incluyen UART, I2C, SPI, PWM, I2S.
Red a bordo
5 Ethernet 10/100/1000Mbps
Wifi
Módulo wifi 4x4n 802.11n (800Mbps) integrado y módulo wifi MTK7615 4x4ac (1733Mbps) (opcional)
Bluetooth
Sistema en chip Bluetooth 5.0
Almacenamiento a bordo
Tarjeta MicroSD \(TF\), eMMC de 8 GB integrada
mini PCIE
1 interfaz mini pcie para 4G
USB
1 host USB 3.0
Botones
Botón de reinicio
Leds
Estado de energía Led y Led RJ45
IR
receptor IR integrado
Alimentación CC
12V/2A con entrada CC
POE
Admite interfaz de módulo POE, puede agregar módulo POE
Tamaños
148 mm × 100,5 mm
Peso
100 gramos

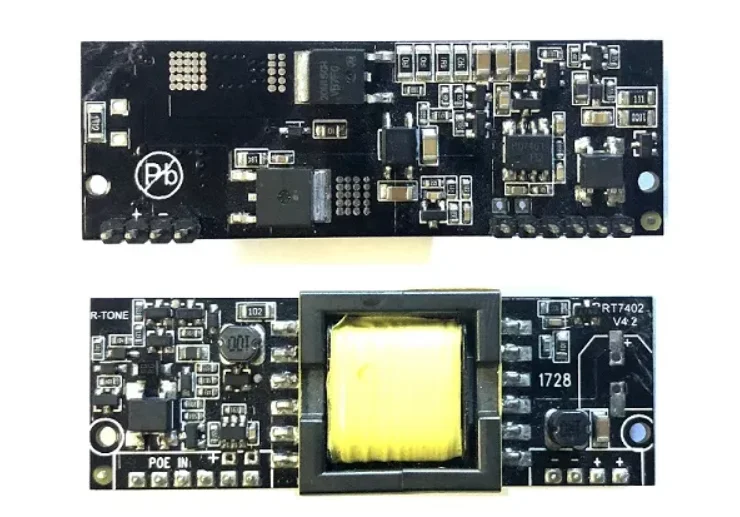

Soporte PoE
Diseñamos la función PoE para BPI-R64, tan fácil agregar un módulo PoE para admitir la función PoE, el módem PoE puede admitir el estándar IEEE 802.3bt PoE, soporte máximo de 12 V/3 A para alimentar BPI-R64

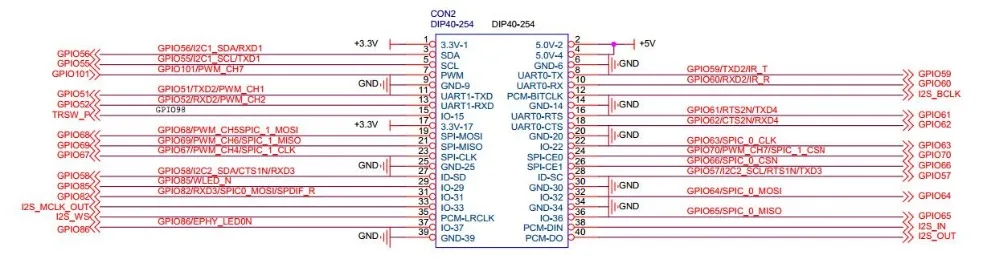

Definición del pin GPIO BPI-R64
