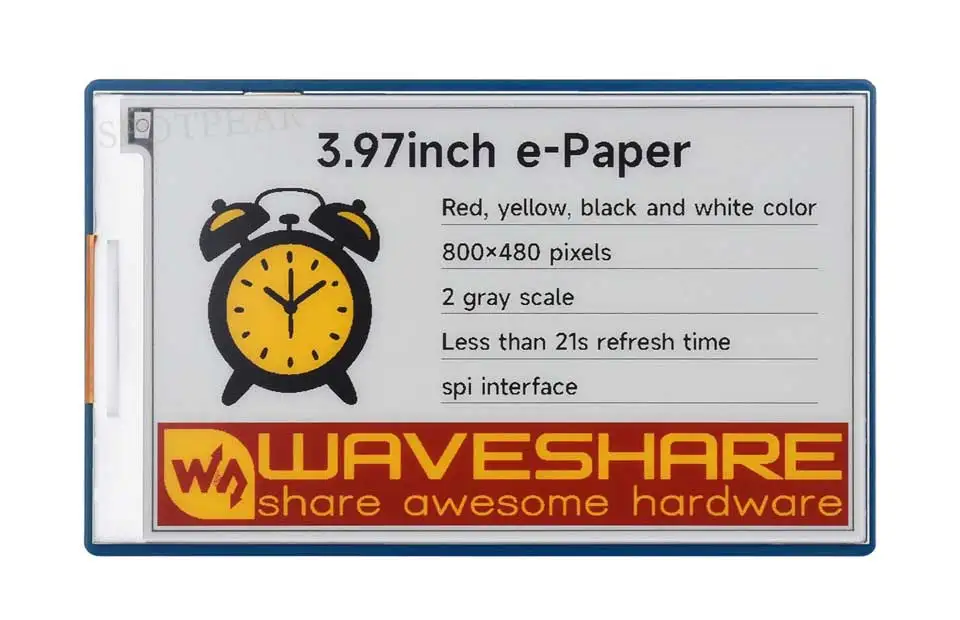

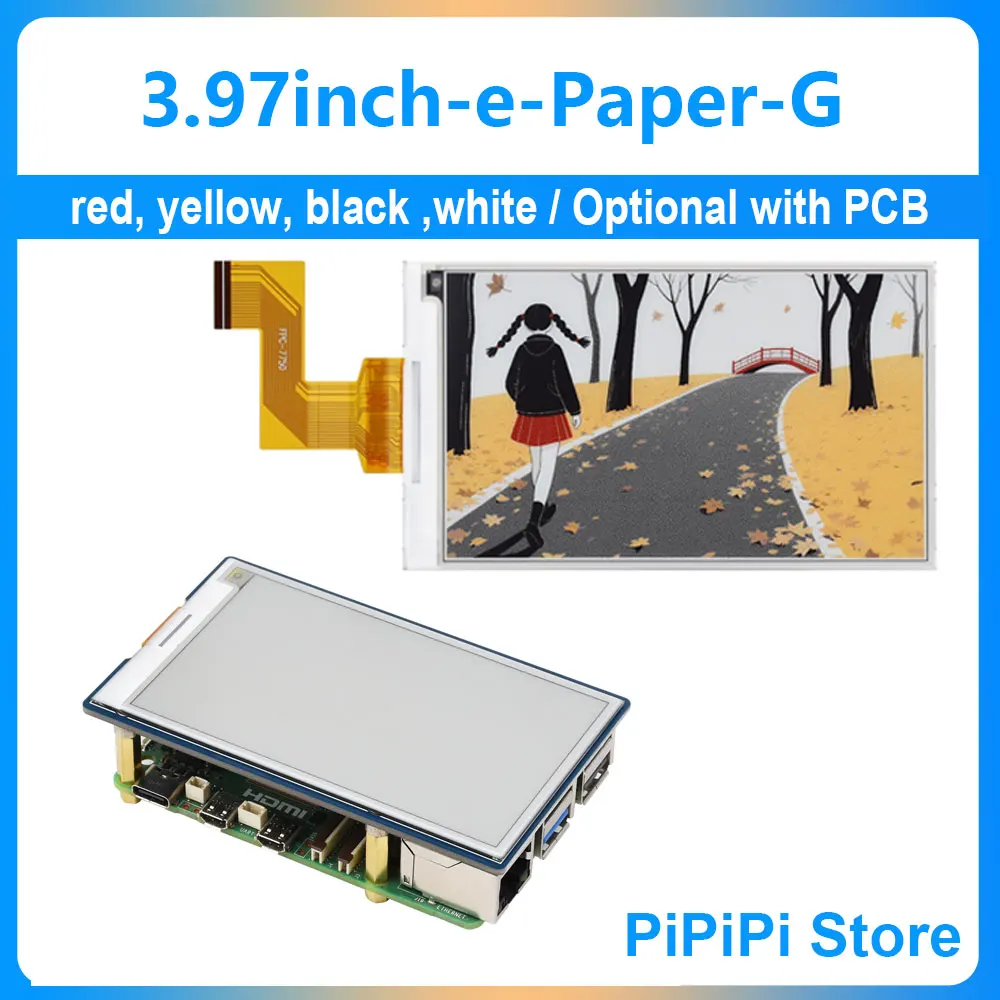

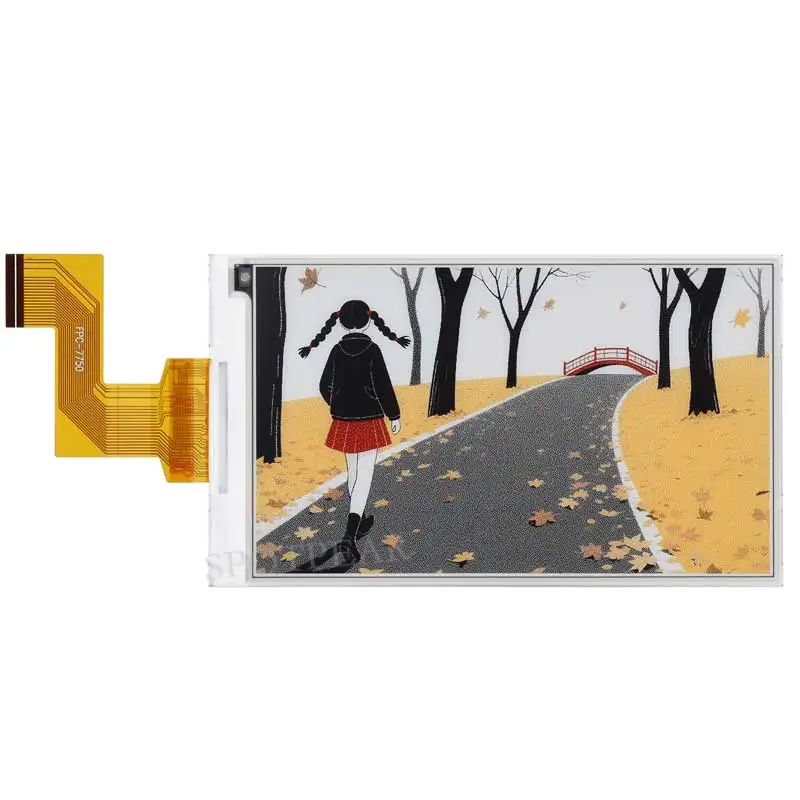

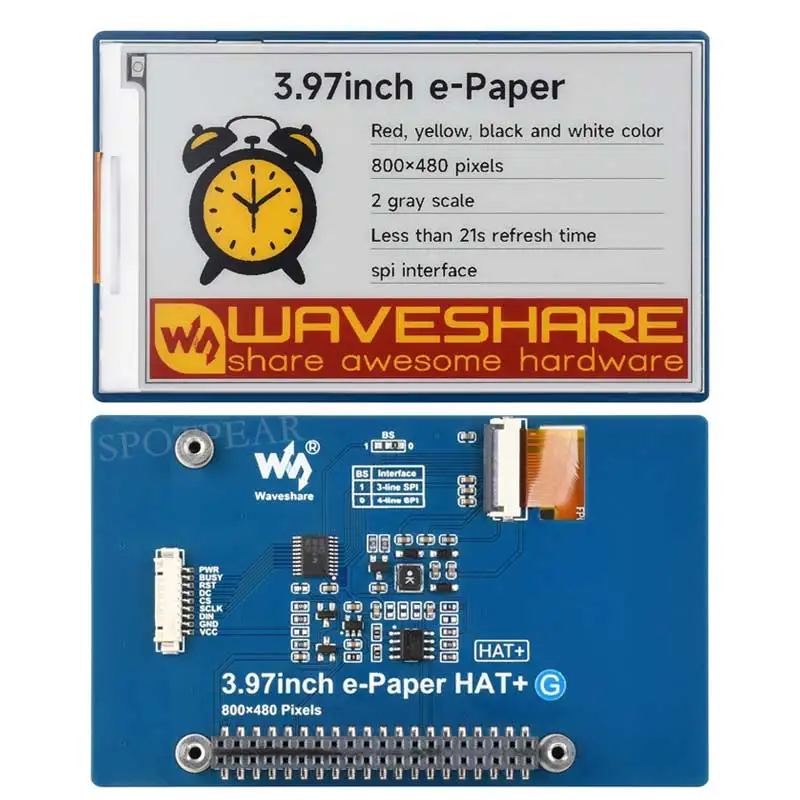

Módulo de pantalla de tinta electrónica de 3,97 pulgadas
Bajo consumo de energía, amplio ángulo de visión, pantalla clara incluso cuando la energía está apagada
Para aplicaciones de exhibición como etiquetas de estantes, instrumentos industriales, etc.
Selección de versión
Características
No requiere retroiluminación, la última pantalla se puede conservar durante mucho tiempo después de un corte de energía.
El consumo de energía es muy bajo, básicamente solo consume energía al actualizar
Proporciona manuales de soporte completos: esquemas de placa de controlador, Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 y otros programas de muestra
Lo siguiente se aplica sólo a la versión del módulo.

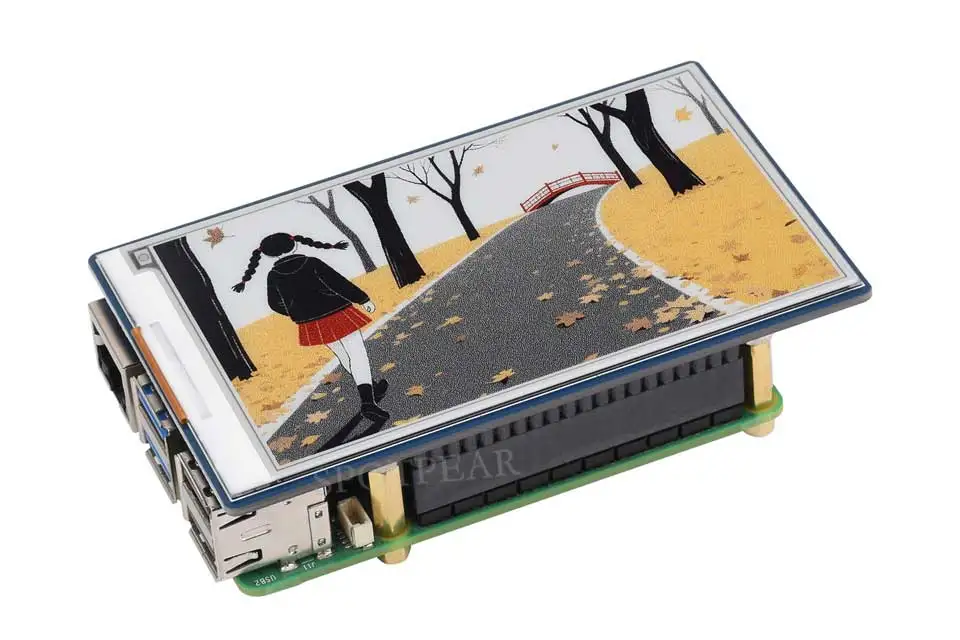

Basado en el diseño de interfaz Raspberry Pi 40PIN GPIO, adecuado para Raspberry Pi, Jetson Nano
Al adoptar el estándar Raspberry Pi HAT+, se mejora la interoperabilidad de la placa de expansión, lo que ayuda a los desarrolladores a diseñar y desarrollarse más rápido, utilizando varios dispositivos externos más fácilmente y ampliando las funciones y el rendimiento del Raspberry Pi.
Interfaz de comunicación SPI reservada para fácil acceso a Raspberry Pi / Arduino / STM32 / ESP32 y otras placas de control principales
Chip de conversión de nivel integrado, compatible con interfaces de nivel de 3,3 V y 5 V

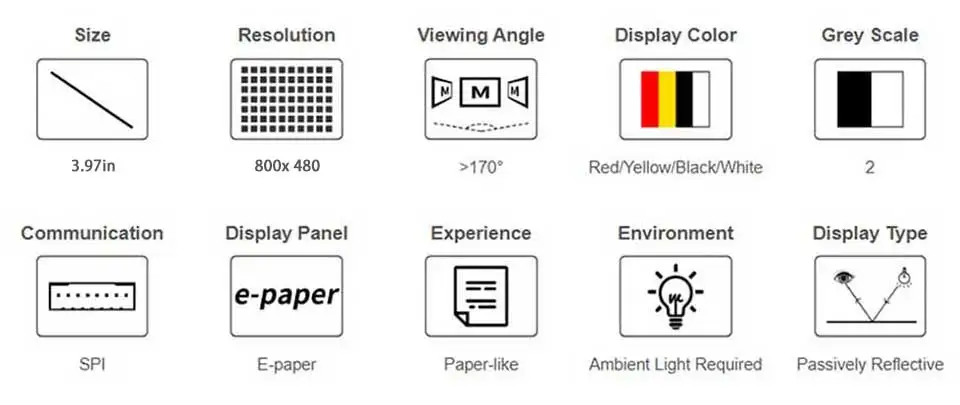

Parámetros del producto
Tensión de funcionamiento
Versión de pantalla desnuda: 3,3 V
Color de la pantalla
Rojo, amarillo, negro, blanco
Versión del módulo: 3,3 V/5 V
Interfaz de comunicación
SPI de 3 hilos, SPI de 4 hilos
Escala de grises
2
Dimensiones

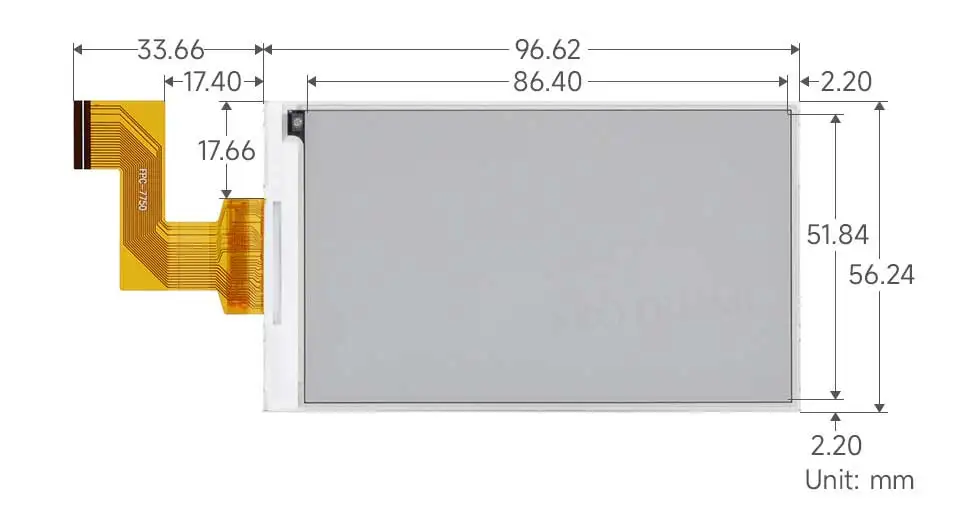

Versión de pantalla desnuda: 96,62 × 56,24 × 0,92 (mm)
Actualización rápida
13s

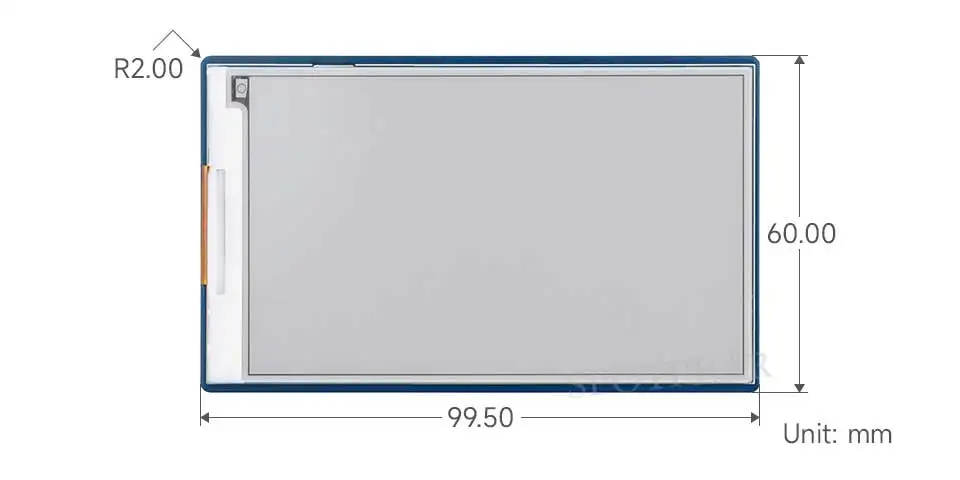

Versión del módulo: 9,50 × 60,00 (mm)
Actualización global
21s
Tamaño de pantalla
86,40 × 51,84 (mm)
Actualizar el consumo de energía
90mW
Paso de puntos
0,108 × 0,108 (mm)
Corriente de sueño
0,01uA (cerca de 0)
Resolución
800 × 480 píxeles
Ángulo de visión
170°
Ventajas de la pantalla E-Ink

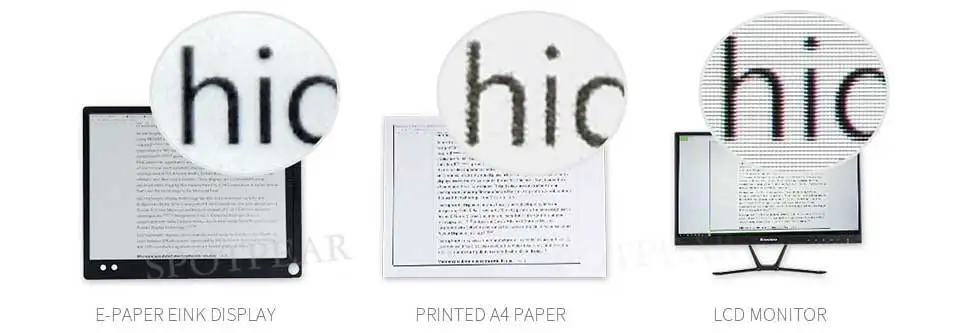

La pantalla de tinta electrónica utiliza la tecnología de "visualización de electroforesis de microcápsulas" para mostrar imágenes.Su principio de funcionamiento es que las nanopartículas cargadas suspendidas en líquido se migran bajo la acción del campo eléctrico y forman un efecto de visualización cercano al papel impreso tradicional mediante reflejos bajo la luz ambiental.La pantalla de tinta electrónica puede mostrar imágenes claramente bajo luz ambiental como luz y luz natural, sin luz de fondo, y el ángulo de visión es de casi 180°.Debido a que su efecto de visualización es comparable al del papel tradicional, se utiliza a menudo en aplicaciones como lectores.
Basado en Raspberry Pi 40PIN
Diseño de interfaz
Aplicable a placas base de la serie Raspberry Pi, Jetson Nano
Este producto no incluye el Raspberry Pi que se muestra en el diagrama.Si necesita uno, cómprelo por separado.
Interfaz de control SPI reservada
Se puede conectar a Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32
y otros tableros de control principales
PWR
Pin de control de encendido/apagado
BUSIO
Pin de salida de estado ocupado
RST
Pin de reinicio externo (reinicio de bajo nivel)
CC
Pin de control de datos/comando (el nivel alto indica datos, el nivel bajo indica comando)
CS
Pin de selección de chip SPI (activo bajo)
ARRANQUE
Pin SCLK de comunicación SPI
DIN
Pin MOSI de comunicación SPI
TIÑO
TIÑO
VCC
3,3 V/5 V

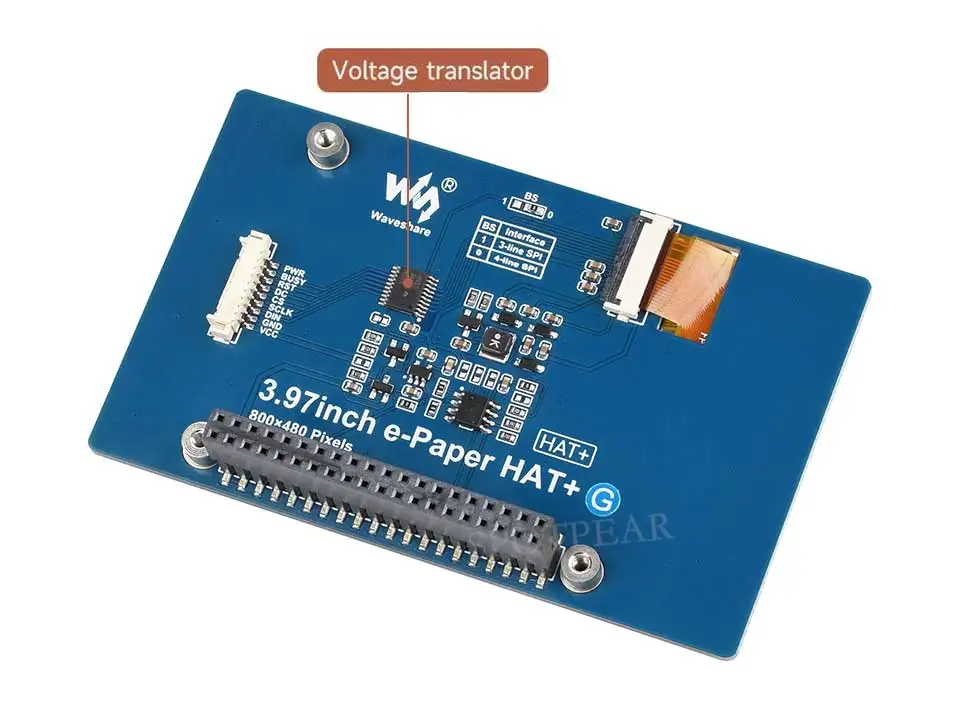

Chip de conversión de nivel integrado
Compatible con interfaces de nivel de 3,3 V y 5 V
Escenario de aplicación
Aplicable a etiquetas de precios de centros comerciales, etiquetas de equipos de activos, estantes electrónicos y etiquetas de nombres de conferencias, etc.
Tamaño del producto
Versión de pantalla desnuda
Versión del módulo
