Descripción

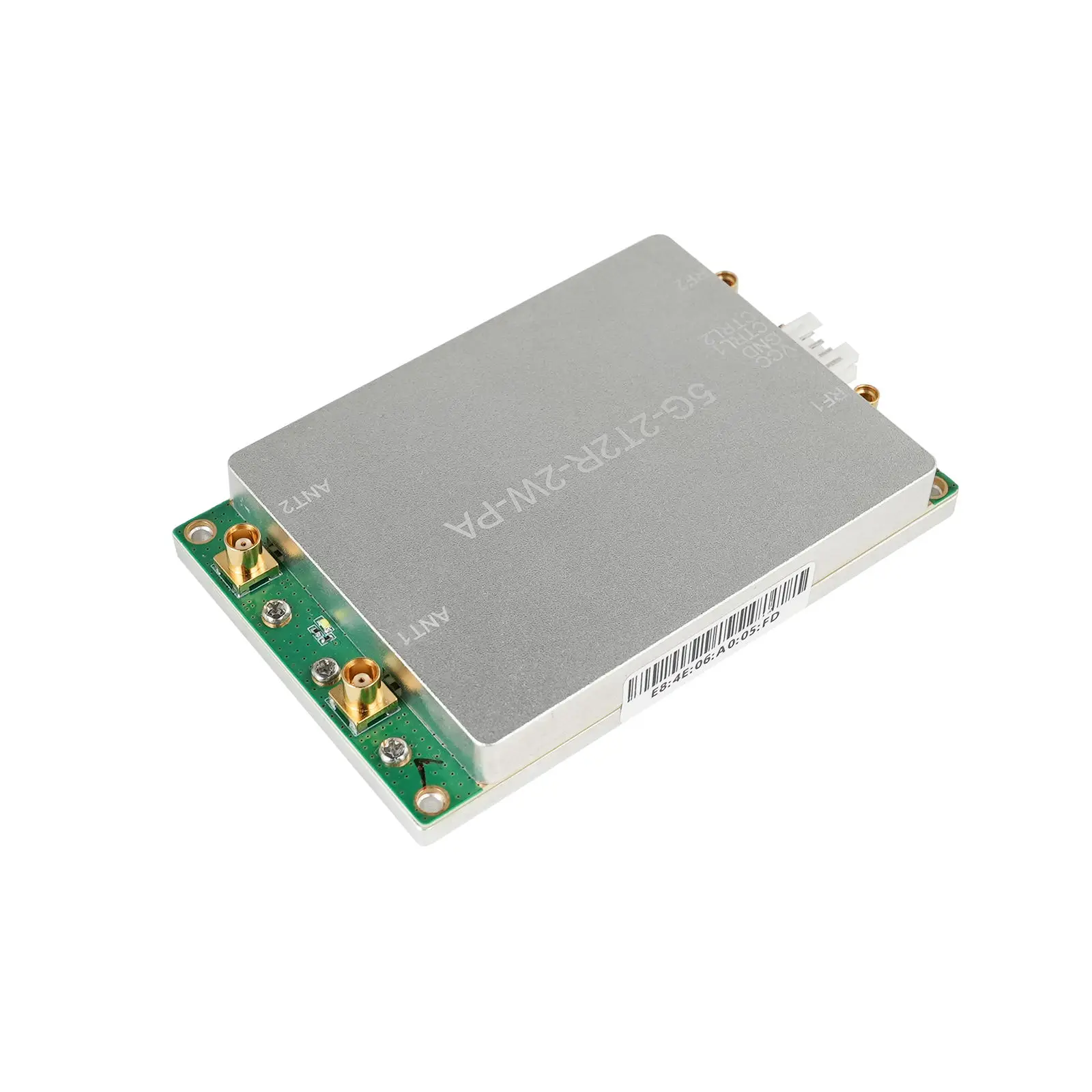

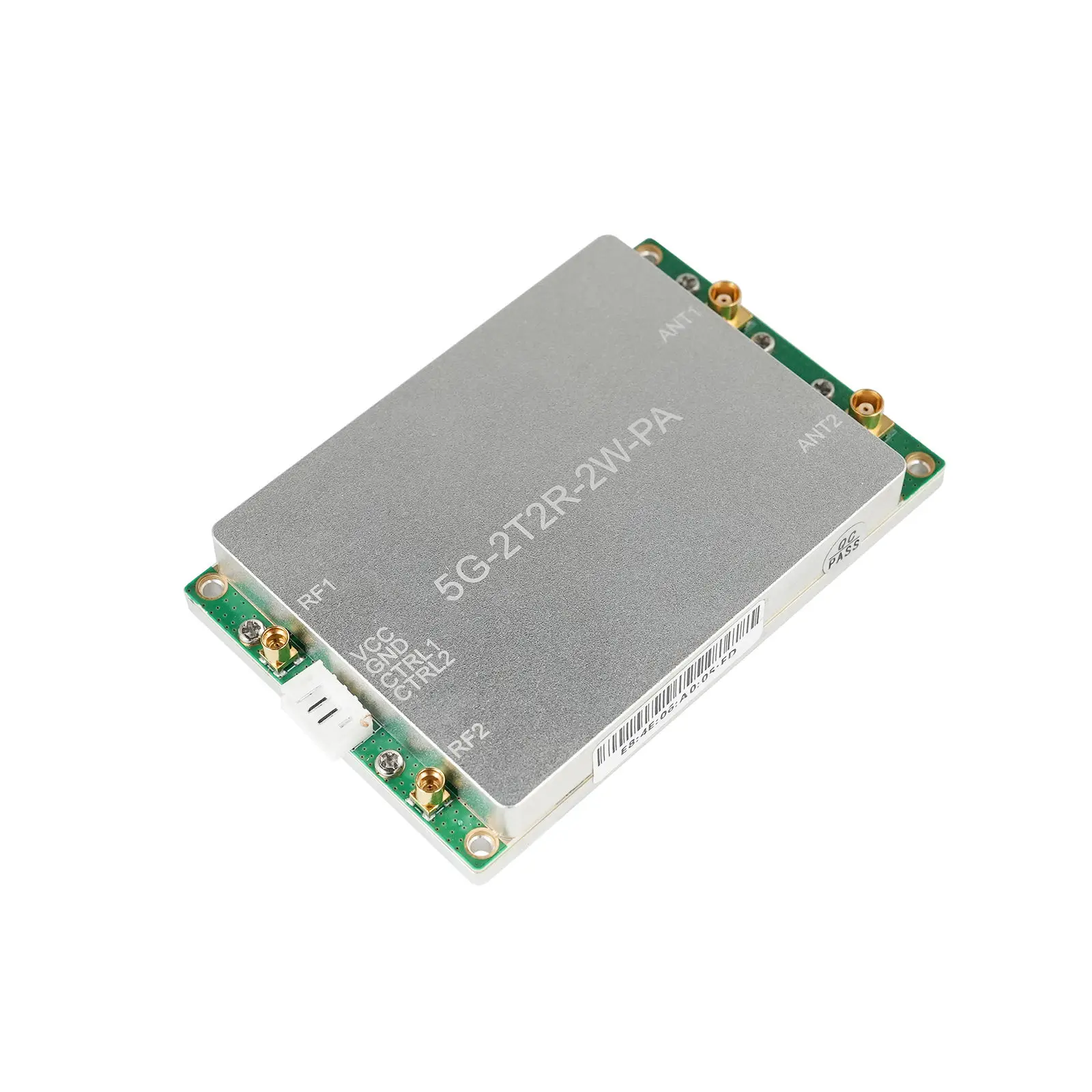

Módulo amplificador RF EDUP-AB056 5,1-5,9 GHz, 10W, 33dBm, interruptor dúplex PA LNA de alta potencia para 5G WiFi 6E IoT TDD, impulso de señal estable
1.Detalles básicos del producto
- Nombre del producto: AB056
- Tipo: Módulo amplificador de potencia 2T2R (5G-2T2R-2W-PA)
- Rango de frecuencia: 5,1 GHz ~ 5,9 GHz
- Modo de funcionamiento: TDD (División de tiempo Duplex)
- Descripción del producto: Es un módulo amplificador de potencia de rango extendido 2T2R que funciona en el rango de frecuencia de 5,1 GHz a 5,9 GHz.Utiliza el modo de trabajo TDD, logrando una utilización eficiente de la frecuencia y un bajo consumo de energía.El diseño integra un amplificador de potencia (PA), un amplificador de bajo ruido (LNA) y un interruptor dúplex, lo que simplifica la estructura del sistema y mejora la confiabilidad del dispositivo.El producto es conocido por su alta eficiencia, diseño integrado, excelente compensación de temperatura, mecanismo de protección y excelente rendimiento en los campos modernos de comunicación inalámbrica.
2.Características clave
- Modo de funcionamiento TDD
- Interruptor PA, LNA y dúplex integrados
- Compensación de temperatura para PA y LNA
- Protección incumplida
- Alta linealidad, multifuncional, multibanda, conmutación adaptativa con respuesta rápida
3.Aplicaciones
- Sistemas Wi-Fi 6E para Internet de alta velocidad y conexiones estables
- Estaciones base 5G e instalaciones de celda pequeña
- Dispositivos de comunicación inalámbrica que requieren cobertura y confiabilidad extendidas
- Aplicaciones industriales de IoT y sensores inalámbricos remotos
4.Parámetros técnicos
Frecuencia de funcionamiento: 5100-5900MHz;Voltaje de funcionamiento: 9 (mín.) - 24 (típico) - 36 (máx.) V;Corriente de funcionamiento: 0.8A (Min, a máxima potencia en modo de transmisión dual);Potencia de salida (TX): 32 (Min) - 33 (típico) - 34 (Máx.) dBm (MÁXIMO 10W);Ganancia de transmisión (TX): 9 (Min) - 10 (típica) - 11 (Máx.) dB;EVM (TX): 3% (típico, para 30 dBm);VSWR (TX): 2.5 (típico);Relación de potencia máxima a media (entrada): 7.5 dB (típico);Planitud de la banda: 2 (mín.) - 3 (típica) - 4 (máx.) dB (medido con analizador de red);Ganancia de recepción (RX): 7 (Min) - 9 (típica) - 11 (Máx.) dB;VSWR (RX): 2.5 (típico);Figura de ruido: 2.5 dB (típico);Nivel de daño de entrada: 10 dBm (típico, nivel de entrada máximo);Tiempo de respuesta: 5 us (conmutación típica y adaptativa);Tiempo de respuesta opcional: 2.5 us (conmutación de control externo típica)

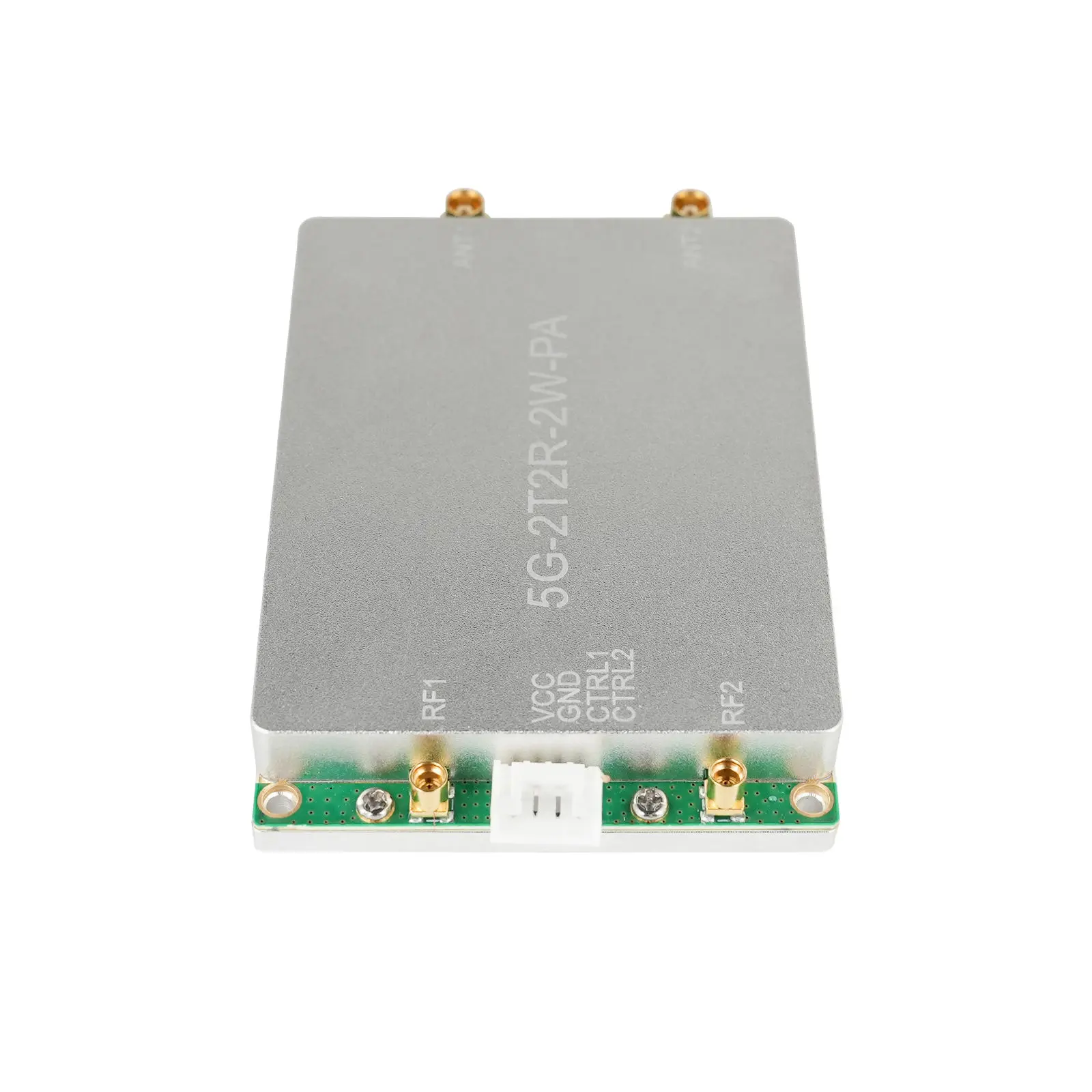

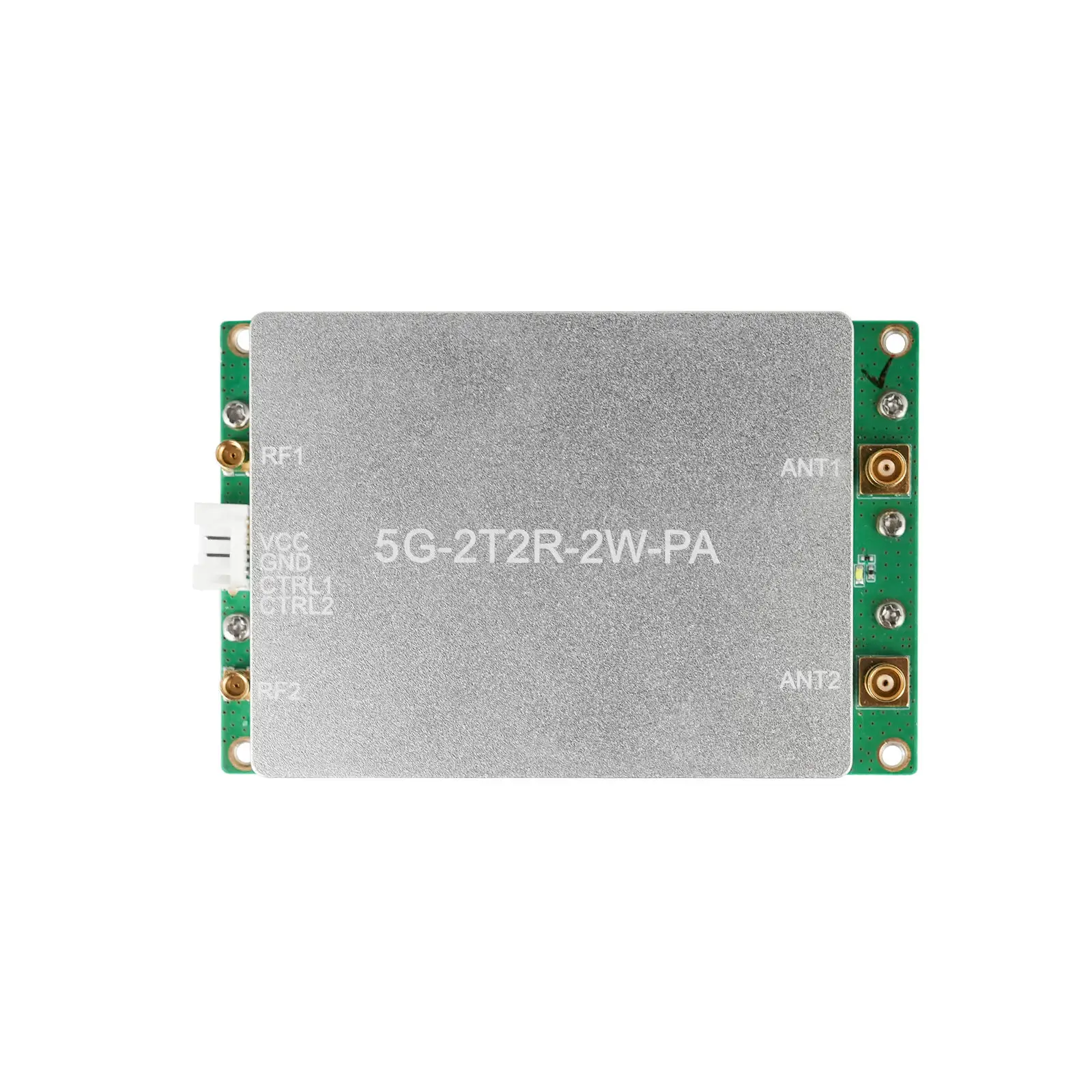

5.Descripción de la interfaz
No.1: RFIN1, Definición: Entrada RF, Dirección: Entrada, Tipo de interfaz: MCX;No.2: RFIN2, Definición: Entrada RF, Dirección: Entrada, Tipo de interfaz: MCX;No.3: ANT1, Definición: Salida RF, Dirección: Salida, Tipo de interfaz: MCX;No.4: ANT2, Definición: Salida RF, Dirección: Salida, Tipo de interfaz: MCX;No.5: VCC, Definición: Voltaje de la fuente de alimentación, Dirección: -, Tipo de interfaz: CC 9 V-36 V;No.6: GND, Definición: Tierra, Dirección: -;No.7: LED, Definición: LED verde, Dirección: Salida
6.Condiciones Ambientales
- Temperatura de funcionamiento: -25 a +60℃
- Humedad relativa: 5% a 95%, sin condensación
- Presión atmosférica: 70 a 106 kPa
- Trabajo de alta humedad: Capaz de trabajar a temperaturas no inferiores a 40℃, humedad relativa no inferior al 95%
- Temperatura de almacenamiento: -40 a +85℃
- Humedad de almacenamiento: 5% a 98%, sin condensación
- Nota: Para un funcionamiento prolongado, se recomienda mantener la temperatura de la superficie por debajo de 50℃

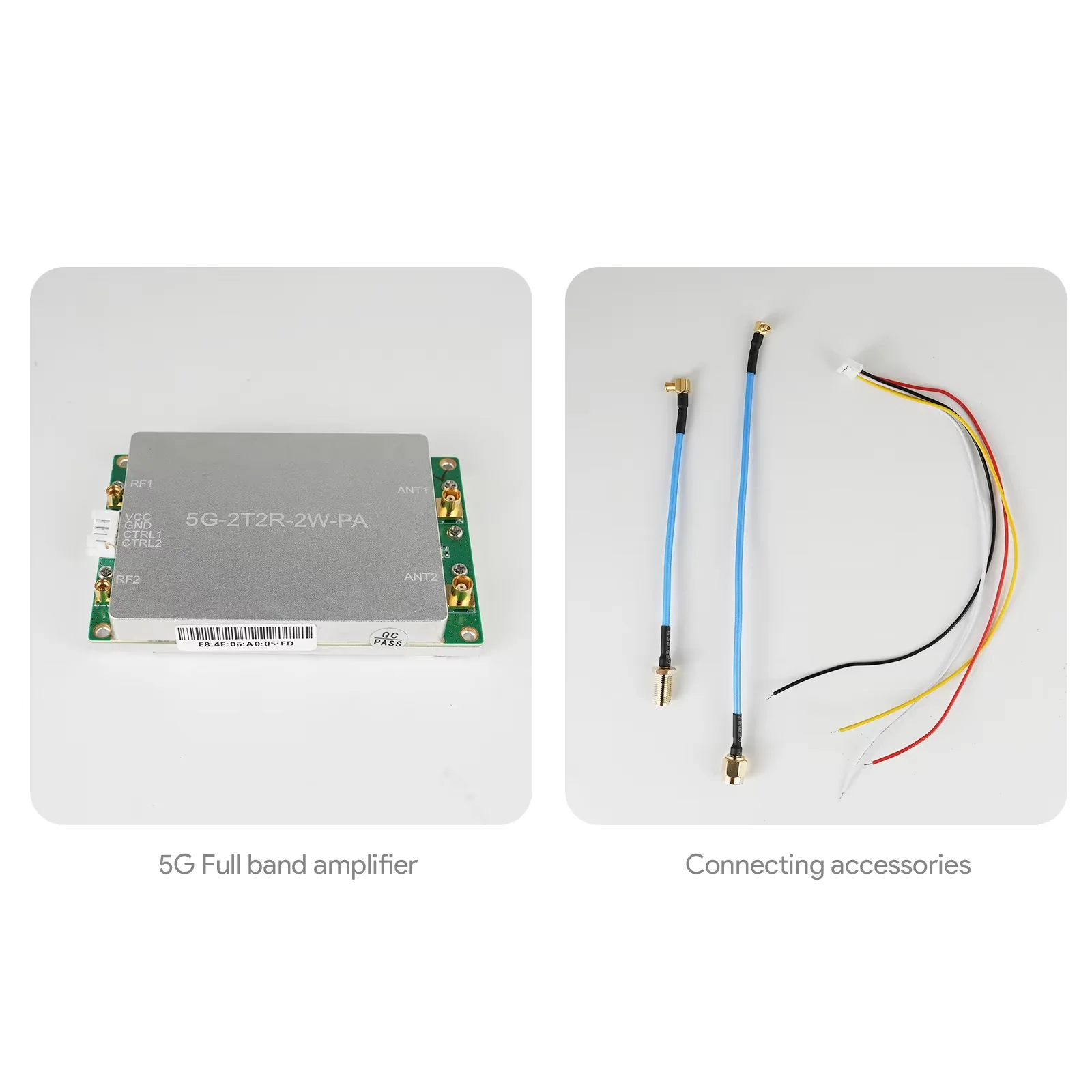

Qué hay en la caja:
Amplificador WIFI AB031*1
