Descripción
Punto de venta
2 canales analogicos
Interfaz USB 3.0
Ancho de banda de 100 MHz
Frecuencia de muestreo de hasta 1GSa/s
Hasta 2 Gb de memoria de hardware

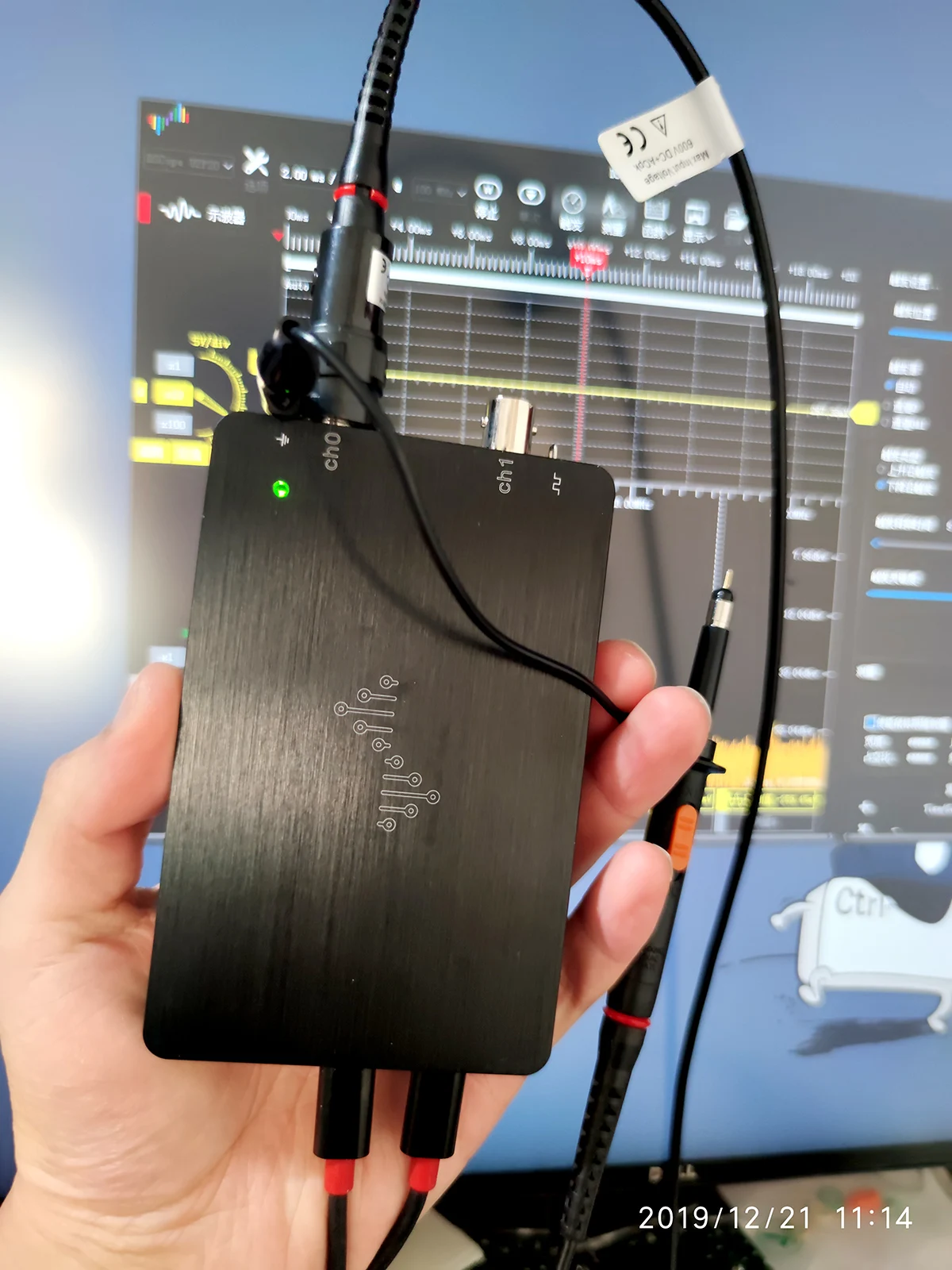

Tamaño ultraportátil
Caja de aluminio unibody
3 años de garantía
Características
Sistema vertical
Ancho de banda: 100MHz
Acoplamiento de entrada: CC o CA
Impedancia de entrada: 1MΩ // ~16pF
Rango de sensibilidad de entrada: 10mV/Div a 2V/Div
Resolución vertical: 8 bits
Tensión máxima de entrada: picos ≤ ±100V
Precisión de ganancia CC: ±6%
Rango de posición vertical: ±5 divisiones
Rangos de compensación verticales: configuración Voltios/Div Mango de compensación
10mV/Div ~ 2V/Div ±100mV ~ ±20V/Div
Relación de rechazo de modo común (CMRR): —
Aislamiento de canal a canal: —
Sistema horizontal
Frecuencia máxima de muestreo (canal único): 1GSa/s
Frecuencia máxima de muestreo (canal dual): 500 MSa/s
Rango base de tiempo: 2ns/Div a 10s/Div
Duración máxima del tiempo
capturado a la tasa de muestreo más alta (todos los canales): 2 ms (captura en tiempo real)
200 ms (captura única)
Longitud de registro (captura en tiempo real): 1M (2 canales habilitados)
2M (1 canal habilitado)
Longitud de grabación (captura única): 128 M (2 canales habilitados)
256M (1 canal habilitado)
Sistema de disparo
Modo de disparo: Auto
Normal (ch0, ch1, ch0 & ch1, ch0|| ch1)
Rango de posición del gatillo: 1% ~ 99% de la longitud del registro
Rango de holdoff del gatillo: 1 us ~ 10 s
Tipos de gatillo: Borde (subir o bajar)
Sensibilidad: 0 ~ 0,625 división vertical
Rangos de nivel de disparo: ±4,4 división vertical desde la pantalla central

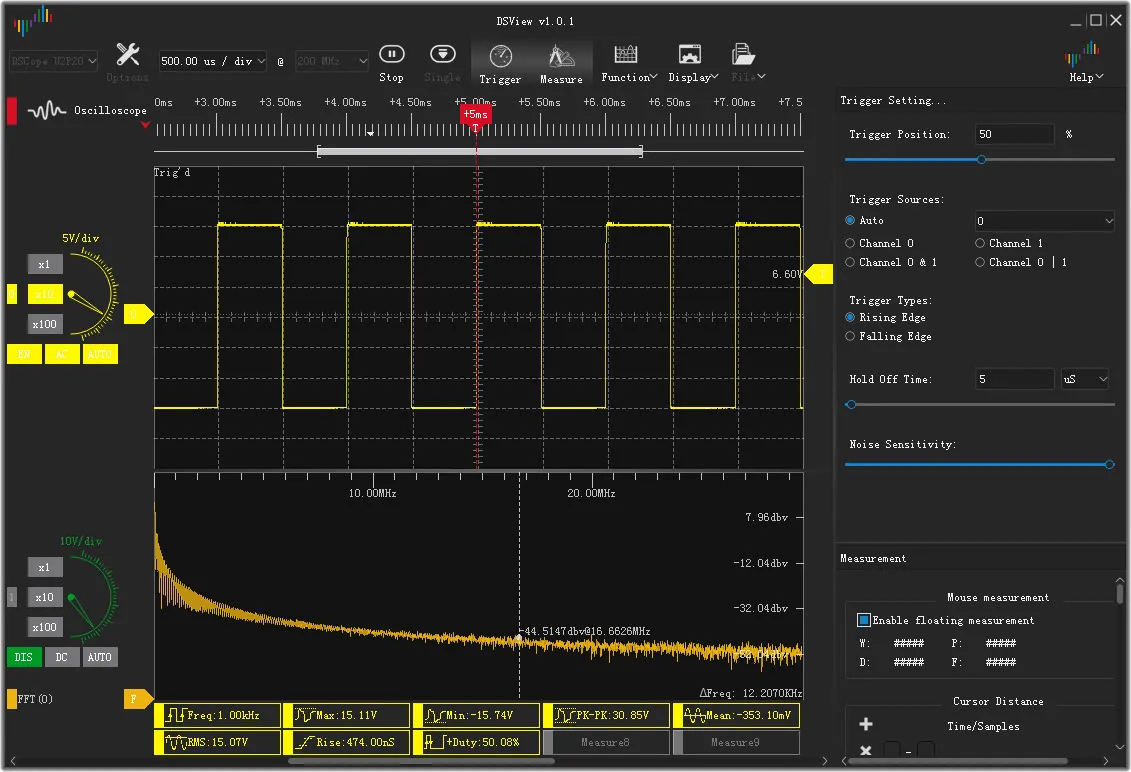

Software para PC de alto rendimiento
●Forma de onda sin demora
●Funcionamiento suave
●Gran pantalla ajustable para una agradable experiencia interactiva
●Forma de onda más clara

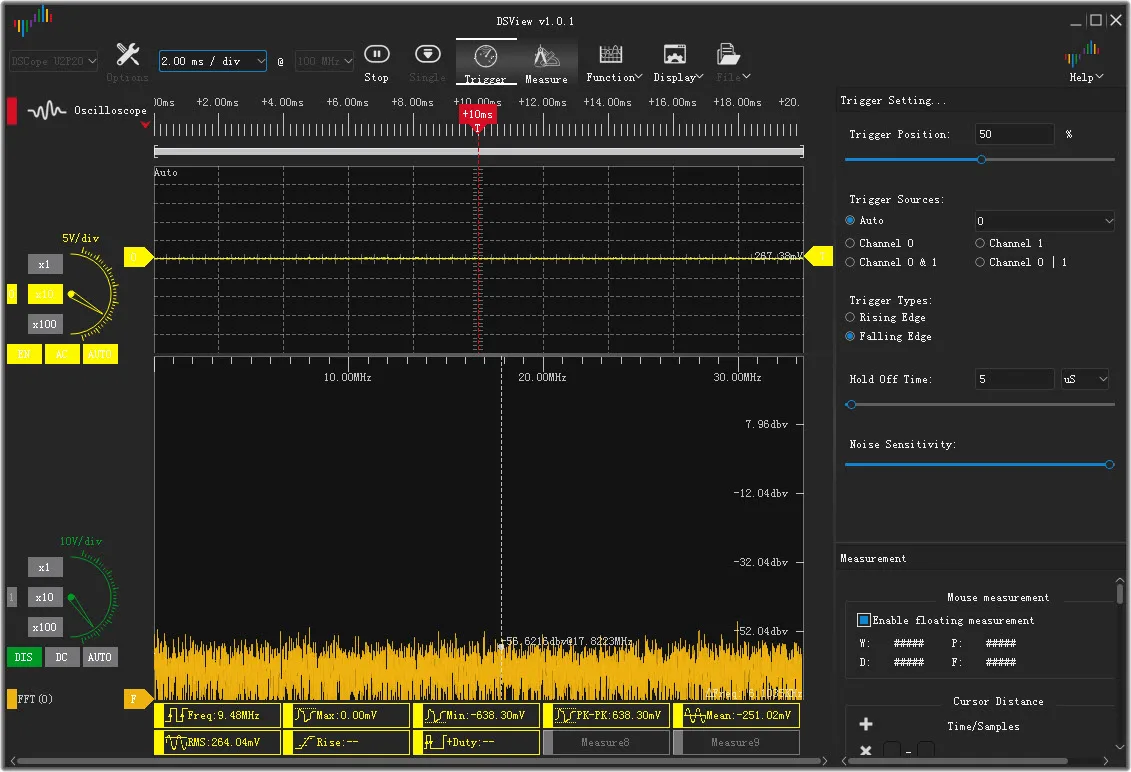

Análisis de espectro basado en FFT
El análisis de espectro en tiempo real basado en FFT tiene controles de longitud de FFT (1k-16k), intervalo de muestra, ventana FFT (Rectange/Hann/Hamming/Blackman/Flat_top) y modo de eje Y.
Preguntas frecuentes
Software gratuito?
Software gratuito
Actualización automática del firmware
Requisitos del sistema
- Para Windows XP, Vista, Win7, Win8 y Win10
- Para Mac OS X 10.9 o superior
- Para Linux: últimas Ubuntu, Fedora, Arch, etc.
- Para puerto host USB 2.0

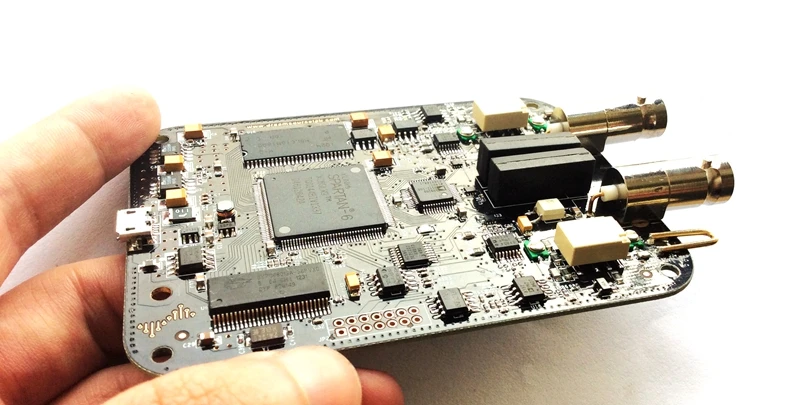

Detalles internos
Este es un osciloscopio de bajo costo que vale la pena comprar.
