Color
Descripción
1.Características

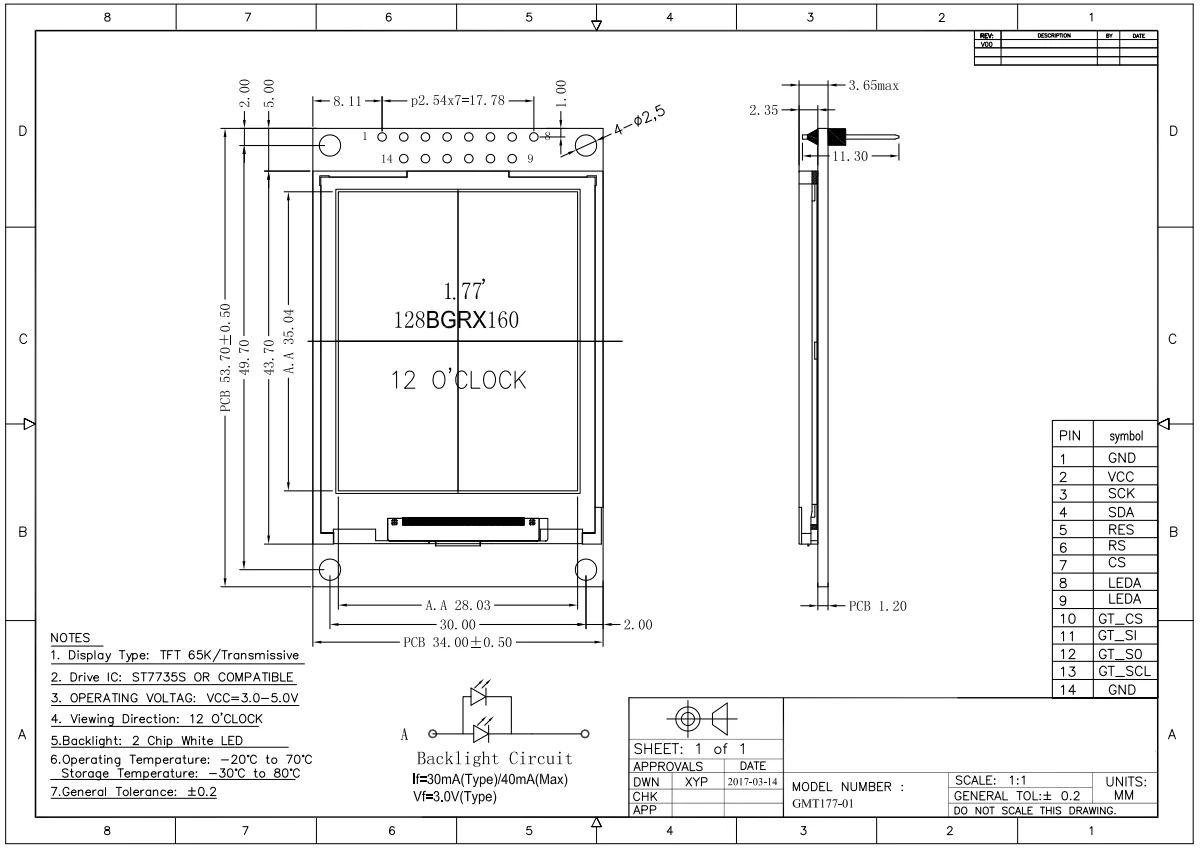

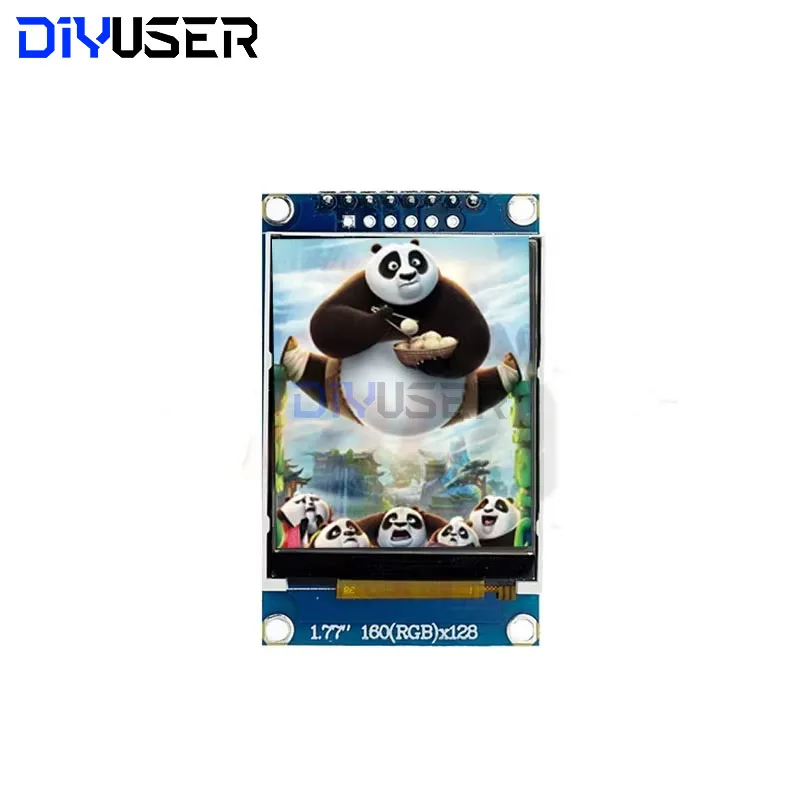

Módulo LCD TFT de 1,77 pulgadas:

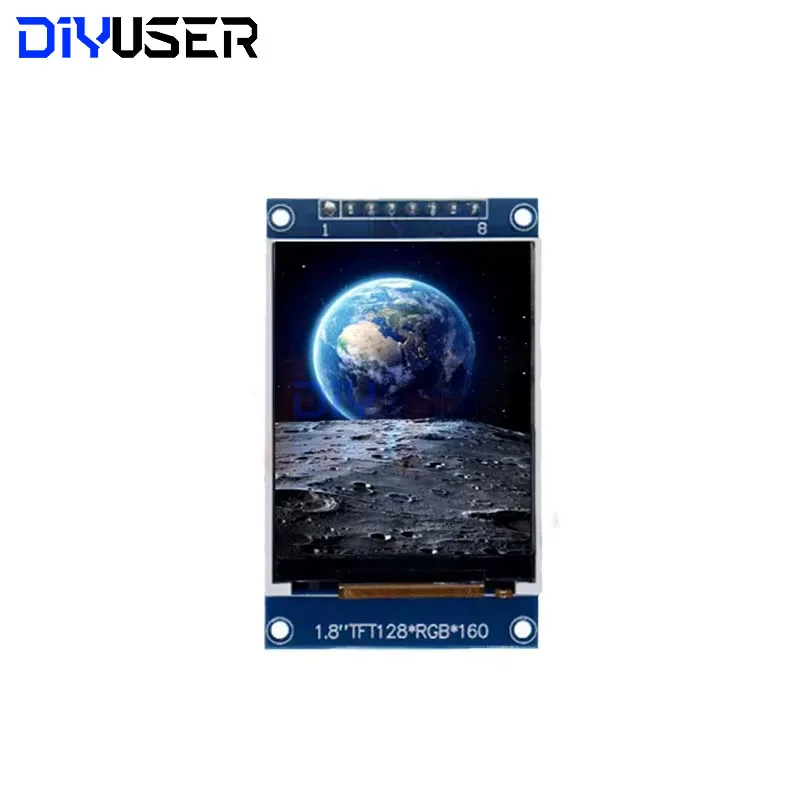

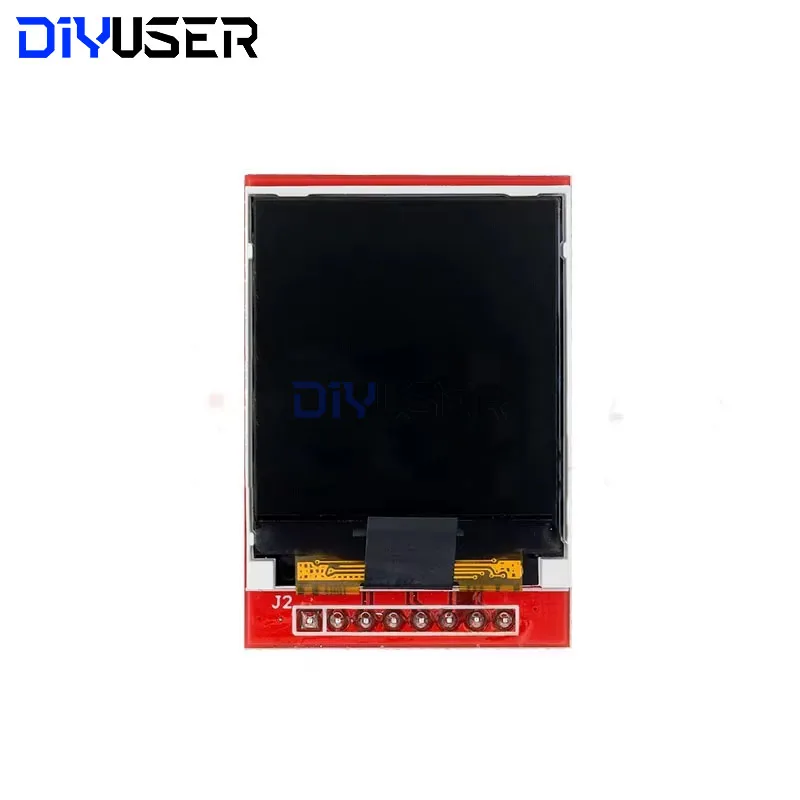

Módulo LCD TFT de 1,8 pulgadas:

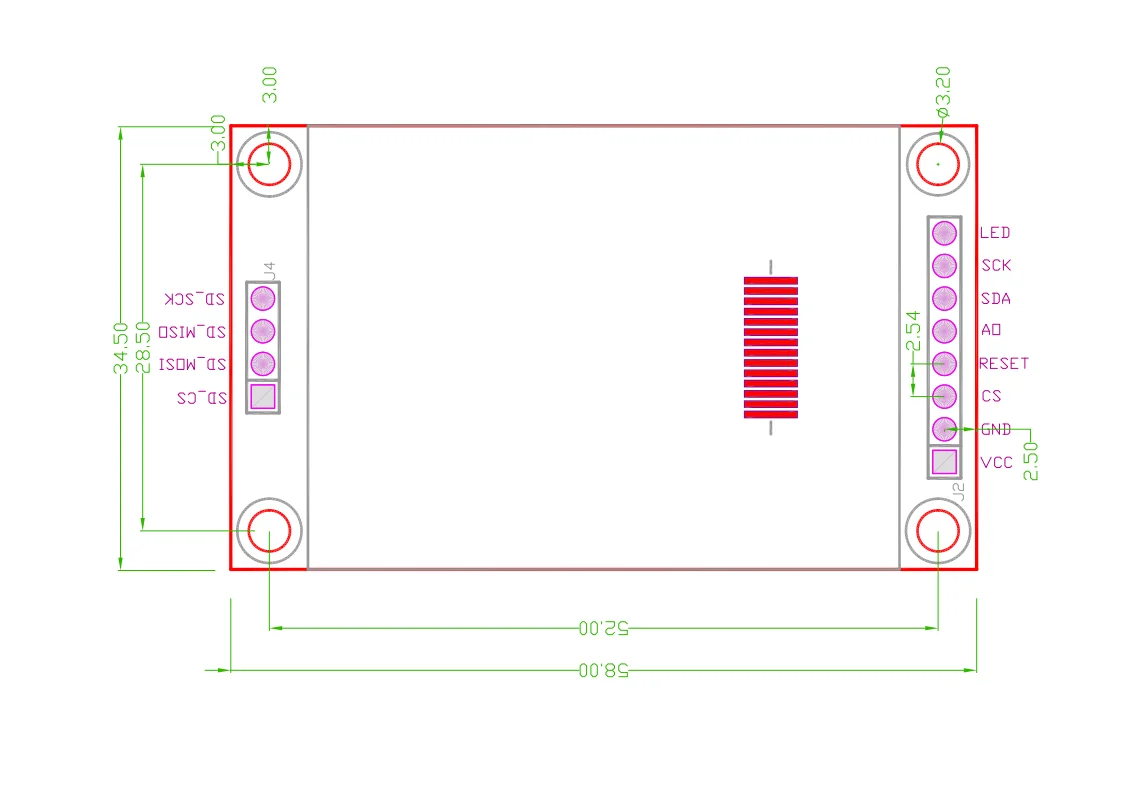

Puerto serie SPI de 1,8 pulgadas 128*160 Instrucciones
/*
Método de conexión IO predeterminado del programa:
sbit LCD_CS=P0^0; //selección de chip
sbit LCD_AO=P0^2; //cambio de datos/comando
sbit LCD_SDA=P1^5; // Datos
sbit LCD_SCK=P1^7; //reloj
sbit LCD_REST=P0^1; //reiniciar
*/
●Fuente de alimentación TFT: la fuente de alimentación de la pantalla es de 2,8 3,3 V; recuerde no utilizar 5V
(Los módulos con PCB han heredado el IC regulador de 3 V, se pueden ingresar 5 V)
●Fuente de alimentación de retroiluminación (pin LED): la fuente de alimentación máxima de retroiluminación es de 3,2 V.
(La resistencia limitadora de corriente de 5 ohmios se puede conectar en serie con una fuente de alimentación de 3,3 V o una resistencia de 25 ohmios en serie con menos de 5 V).
Descripción del producto
Pantalla a color de 2,4 pulgadas, admite pantalla a color de 65K, muestra colores intensos
Resolución 320X240, función táctil opcional
Usando el bus serie SPI, solo se necesitan unos pocos IO para iluminar la pantalla.
Fácil de ampliar el experimento con la ranura para tarjeta SD
Proporcionar un rico programa de muestra.
Estándares de proceso de grado militar, trabajo estable a largo plazo
Proporcionar soporte técnico de controladores subyacente
Parámetros del producto
Nombre
Parámetro
Color de la pantalla
Color RGB 65K
SKU
tener pantalla táctil: MSP2402
no tiene pantalla táctil: MSP2401
Tamaño de pantalla
2,4 (pulgadas)
Tipo
TFT
Controlador IC
ST7789V
Resolución
320*240 (Píxel)
Interfaz del módulo
Interfaz SPI de 4 hilos
Área activa (área AA)
36,72x48,96 (mm)
Tamaño de PCB del módulo
77,18x42,72 (mm)
Temperatura de funcionamiento
-20℃~60℃
Temperatura de almacenamiento
-30℃~70℃
Tensión de alimentación VCC
3,3 V ~ 5 V
Voltaje del puerto IO lógico
3,3 V (TTL)
Consumo de energía
TBD
Peso aproximado (paquete que contiene)
Sin contacto: 26(g) / Con tacto: 36(g)

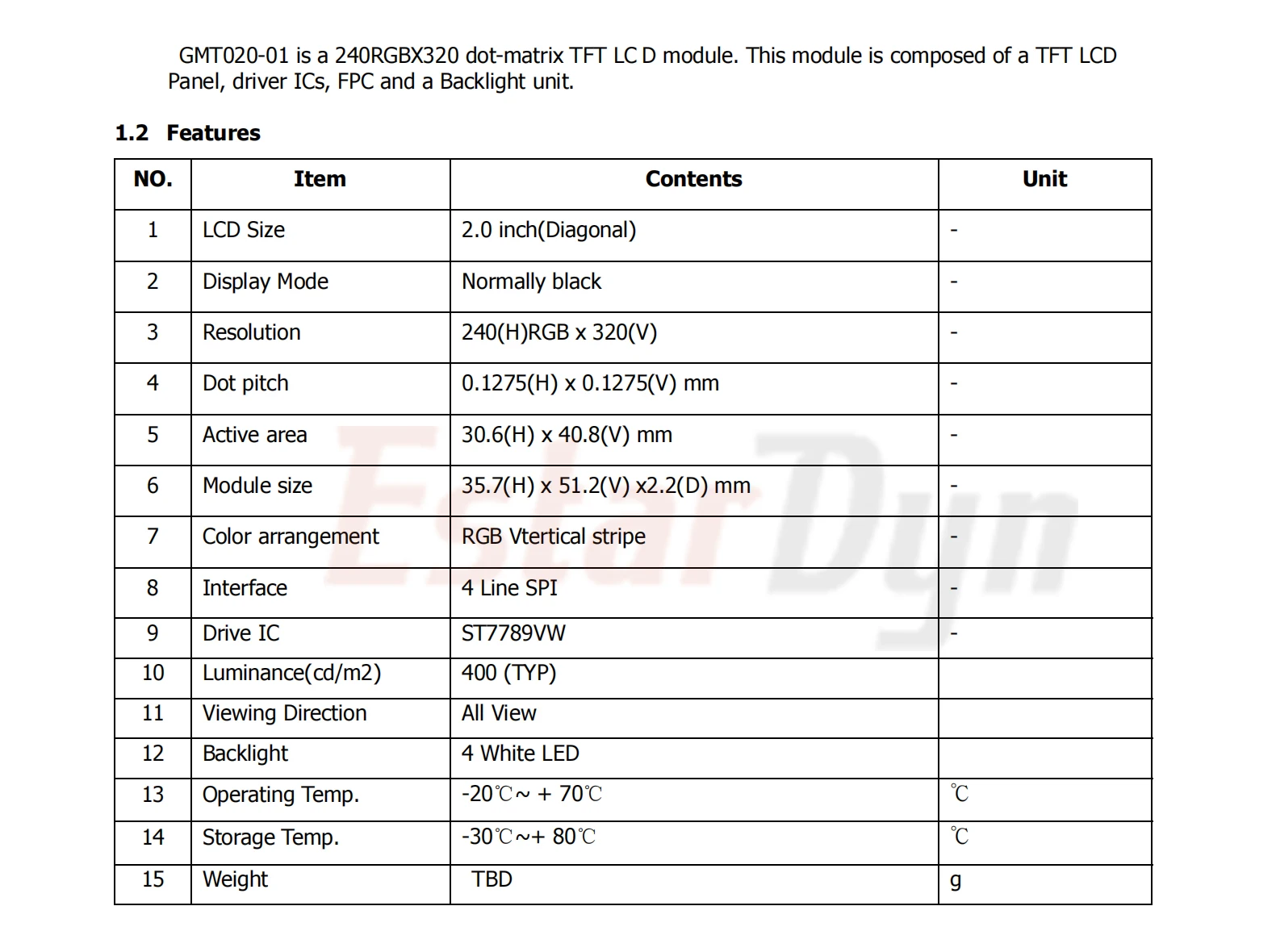

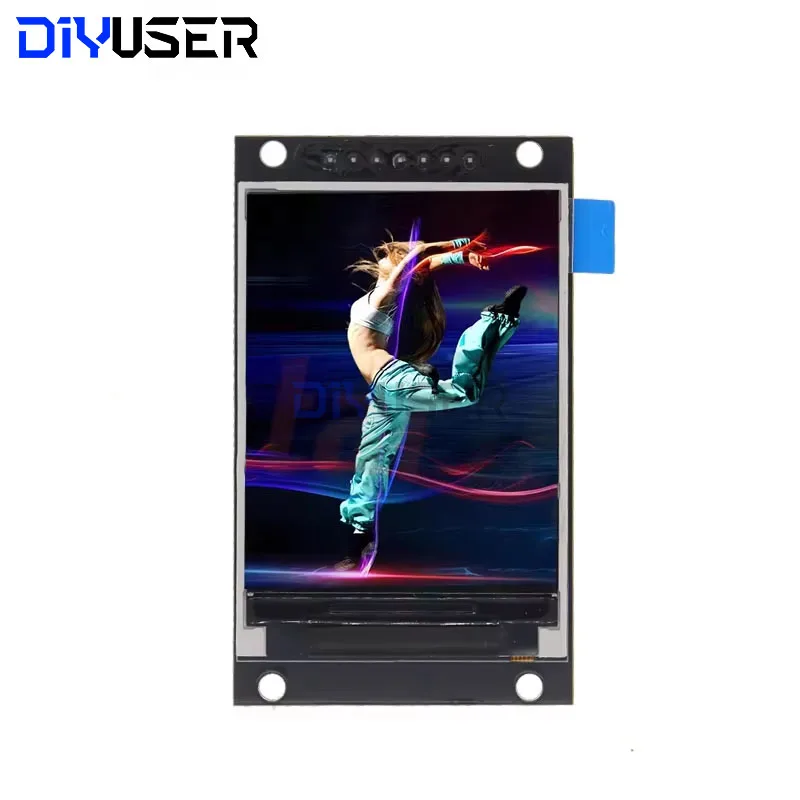

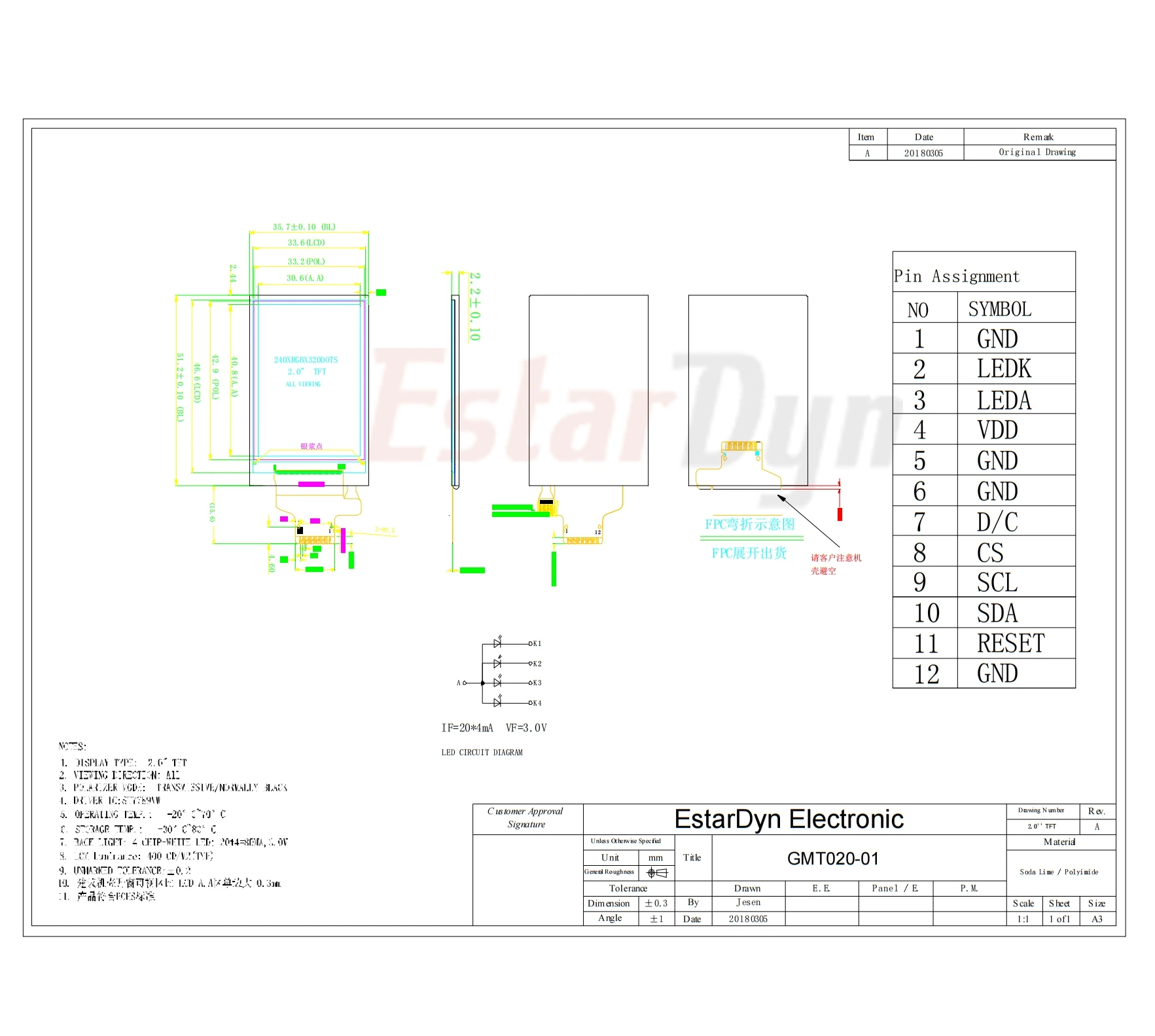

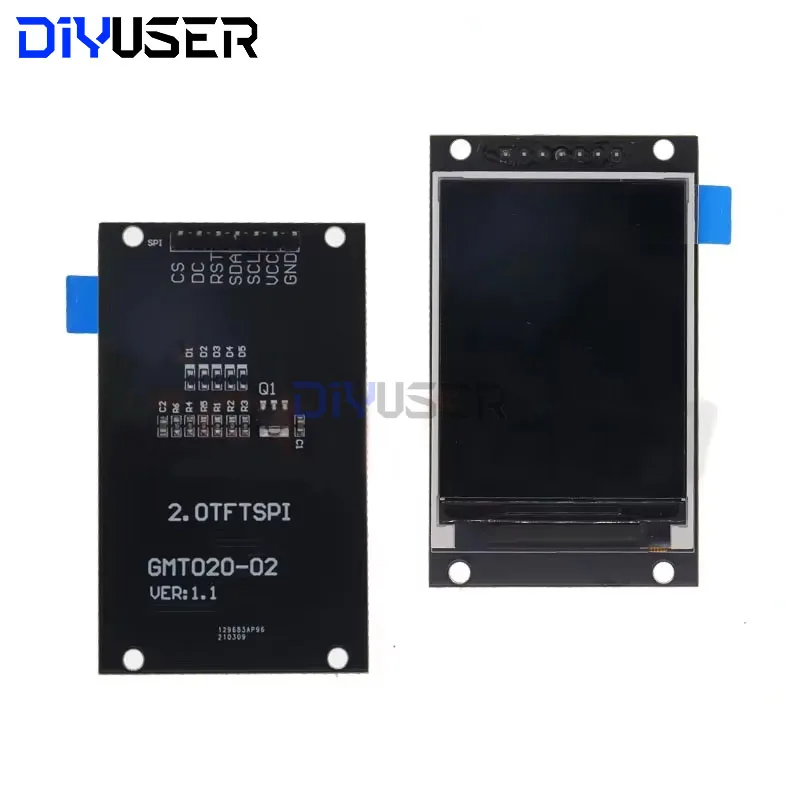

Módulo LCD TFT de 2,0 pulgadas:
