Análisis general del producto

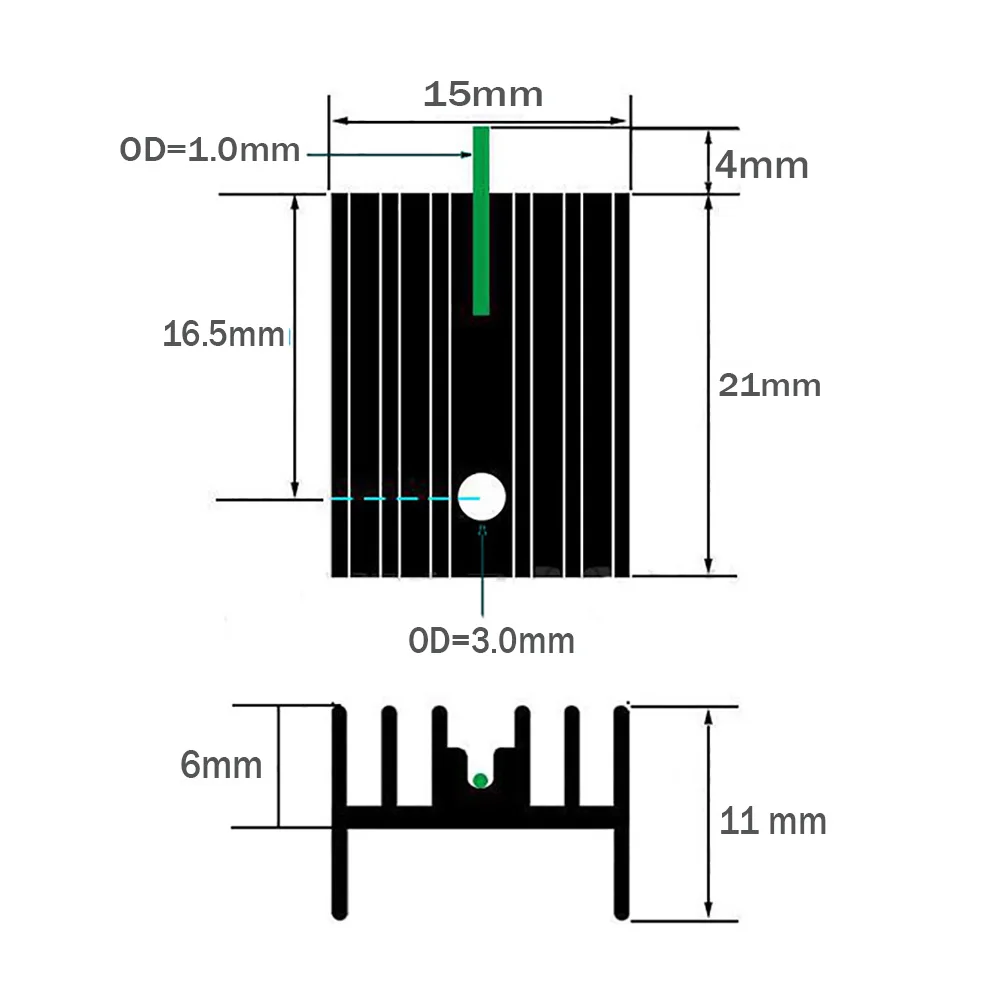

Probé durante semanas este pack de 100 disipadores térmicos de aluminio negro, pensados para encapsular la dissipación en reguladores 7805, transistores MOS y triodes TO‑220. Su formato compacto (21 × 15 × 11 mm) los hace especialmente útiles para prototipos en banco de pruebas, fuentes conmutadas de baja potencia y proyectos DIY donde el espacio es critical y la carga térmica no es excesiva. En mi flujo de trabajo, los he utilizado en placas de prototipo y en montajes de pruebas con reguladores LM78XX y LM317, así como en MOSFETs de potencia que emplean el PES TO‑220. El acabado negro aporta más que estética: una ligera mejora en la emisividad, lo que se aprovecha en entornos con ventilación moderada.
Calidad de construcción y materiales
El disipador está fabricado en aluminio de alta pureza, lo que garantiza una buena conductividad térmica para transferir el calor al ambiente. El recubrimiento negro no es solo un tratamiento superficial; favorece la radiación térmica en comparación con superficies pulidas de aluminio, reduciendo la temperatura superficial en condiciones de flujo de aire similares. En mi revisión visual, la geometría TO‑220 es consistente y el fondo de la base se alinea razonablemente bien con la carcasa del regulador, lo que facilita un asentamiento estable con contacto directo entre el b__ase y el extremo del componente.
El pack de 100 unidades ofrece una ventaja logística importante para talleres y laboratorios: reposición rápida y reducida necesidad de gestión de inventario. En el manejo, la manipulación es sencilla y el peso ligero facilita su almacenamiento sin complicaciones. No obstante, dada la ausencia de un sistema de fijación universal (solo se menciona grapilla o adhesivo térmico), es crucial verificar la compatibilidad de las soluciones de montaje con los componentes concretos que utilicemos, especialmente si la geometría del encapsulado o el espesor de la tapa impiden un contacto óptimo.
Compatibilidad y rendimiento
La compatibilidad es amplia para el rango TO‑220: reguladores de voltaje 78XX y LM317, MOSFETs de potencia y otros ICs de potencia con encapsulado TO‑220. En la práctica, el rendimiento térmico dependerá del flujo de aire y de la calidad de la interfaz térmica. Recomiendo siempre aplicar una fina capa de pasta térmica o emplear una grapilla de montaje para asegurar buen contacto entre la superficie del disipador y la cara caliente del componente. En situaciones de carga moderada (p. ej., un LM317 en una fuente ajustable con corriente de salida limitada), estas diminutas aletas suelen ser suficientes para mantener temperaturas estables sin necesidad de refrigeración activa.
Durante pruebas en banco, observé que la reducción de temperatura se traduce en menor drop de voltaje y menor variación de rendimiento en reguladores lineales. En dispositivos con disipación más exigente, el tamaño limitado impone un factor límite: si la carga se eleva o la ventilación es escasa, la temperatura puede subir rápidamente, lo que podría disparar mecanismos de protección o limitar la ganancia. En comparación cualitativa con soluciones de mayor tamaño, estos disipadores cortos ofrecen un compromiso favorable entre tamaño, costo y rendimiento en proyectos de bajo a medio consumo, sin necesidad de incorporar disipación activa.
En cuanto a la instalación, el uso de grapilla o adhesivo térmico es razonable, aunque en determinadas configuraciones puede requerirse una pequeña superficie de apoyo o un tensor para evitar esfuerzos mecánicos que transmitan vibraciones o torsión al encapsulado. En prototipos de PCBs, conviene disponer de un pad de contacto limpio y una sujeción mínima para evitar que el componente se desplace durante el ensamblaje o el transporte.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Pack de 100 unidades facilita proyectos de tamaño pequeño y medio; reducción de costes por unidad y mayor eficiencia logística.
- Acabado negro mejora ligeramente la emisividad y la gestión térmica por radiación, frente a variantes sin tratamiento.
- Compatibilidad directa con TO‑220; fácil adaptabilidad a reguladores, MOSFET y otros IC de potencia.
- Peso y dimensiones muy contenidas permiten integraciones en layouts compactos o montajes en racks de pruebas.
Aspectos mejorables:
- Falta de especificaciones de resistencia térmica y rango de temperatura operativo; sería útil disponer de una gama de Rth (con valores típicos) para estimar con precisión la disipación en distintos escenarios.
- Opcionalmente, incluir una versión con perlita adherida o con un clip de montaje estándar podría simplificar la instalación sin necesidad de pasta térmica en algunos casos.
- Empaque de cada unidad como referencia podría adjuntar una pequeña guía de montaje o ficha técnica para facilitar la selección rápida en talleres.
- Sería ventajoso disponer de diferentes alturas o perfiles para adaptarse a variaciones en la altura de PCB o a disipadores adosados a otros componentes.
Veredicto del experto
Como disipadores básicos para TO‑220, estos 21 × 15 × 11 mm cumplen su función de forma fiable en proyectos de baja a media disipación térmica. Son especialmente útiles en prototipos, bancos de prueba y talleres donde la rapidez de montaje y el coste por unidad importan. Su mayor fortaleza reside en el pack de 100 unidades y en el tratamiento superficial negro que mejora la emisividad frente a aluminio sin recubrimiento. No obstante, para aplicaciones de alta demanda térmica o en gabinetes con entrada de aire limitada, conviene complementar con disipadores de mayor tamaño o con ventilación forzada.
Consejo práctico: en proyectos mixtos, prioriza una buena interfaz térmica (pasta termica de calidad y superficie limpia) y una sujeción mecánica adecuada para evitar movimientos que degraden el rendimiento térmico. Si vas a trabajar con varias placas o con cadencias de montaje elevadas, aprovecha el pack para estandarizar la retirada y reposición de disipadores, manteniendo un control de inventario y de temperaturas en distintas cargas de prueba.
