Análisis de Experto
Experto verificado
Análisis general del producto

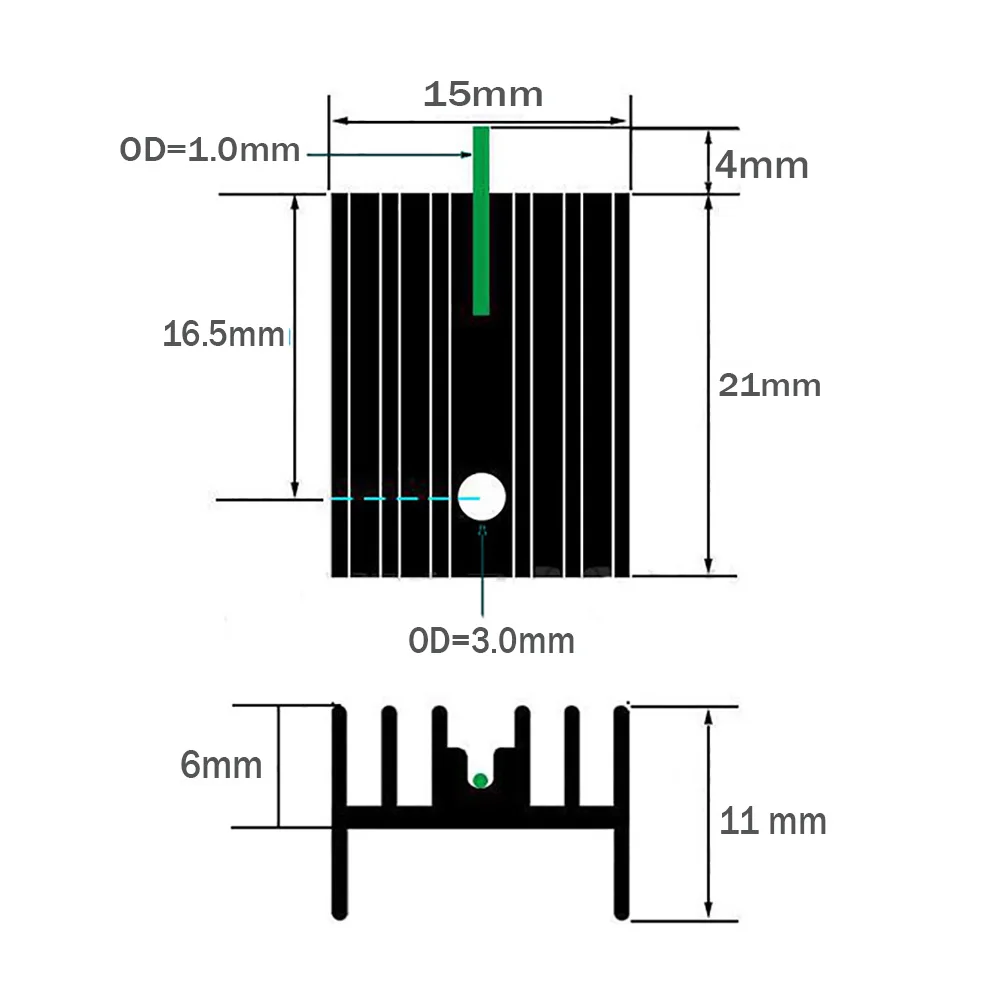

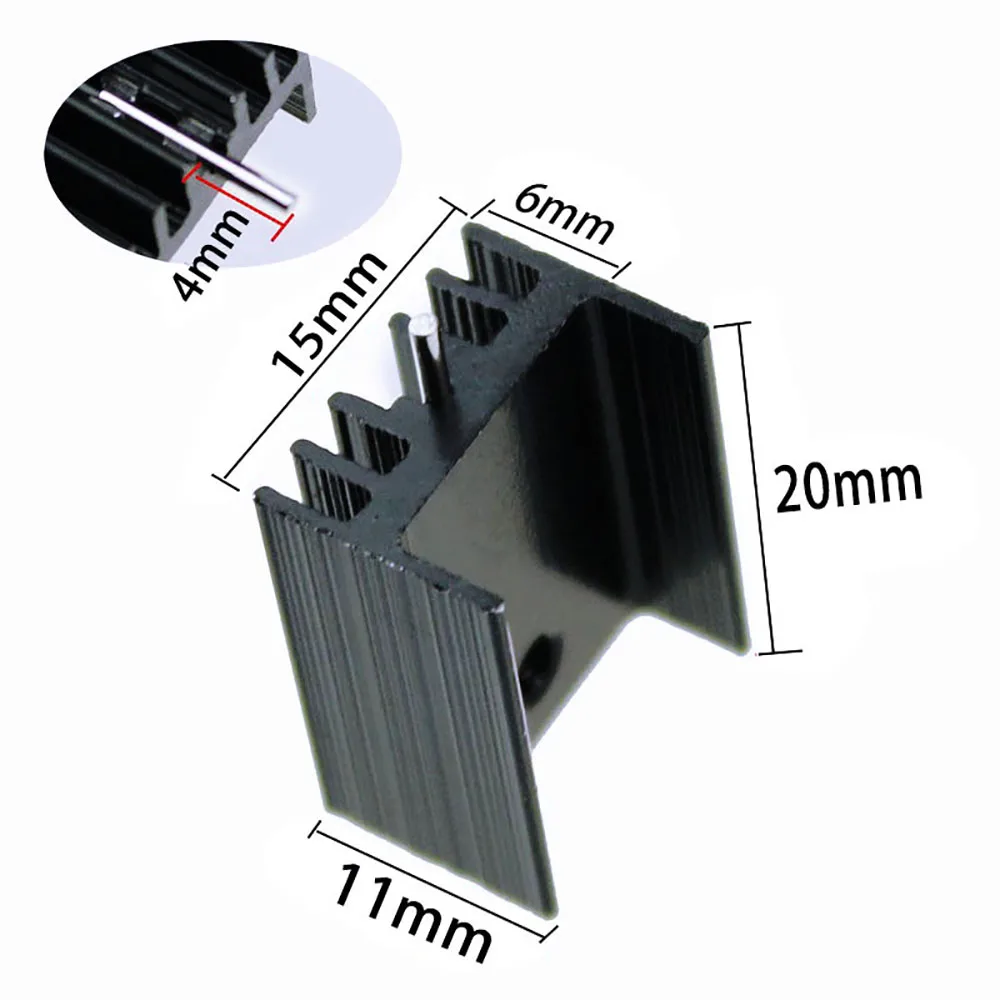

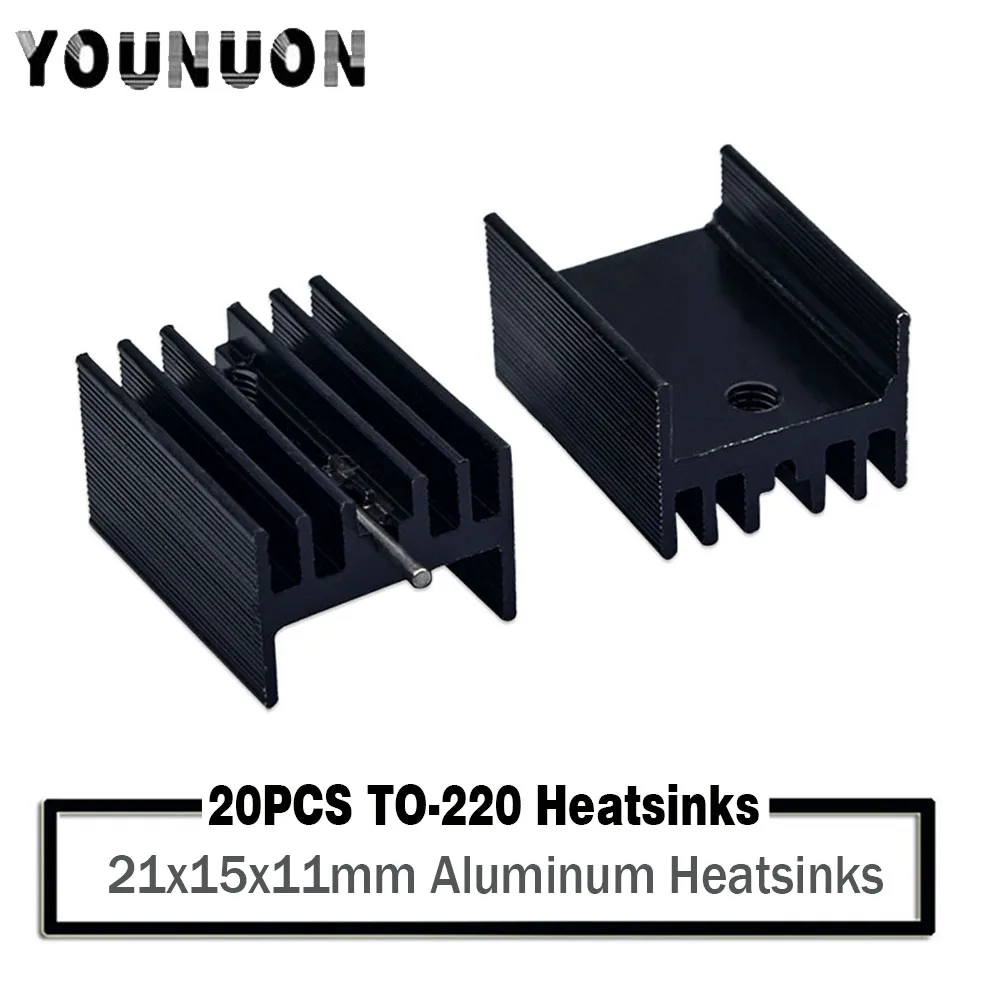

Tras varios semanas de uso intensivo en distintos escenarios – reparación de fuentes de alimentación, montajes con Arduino y pruebas de disipación en MOSFET de potencia – este pack de 20 disipadores térmicos de aluminio negro para encapsulado TO‑220 se ha mostrado como una solución práctica y razonablemente eficaz para aplicaciones de baja a media potencia. Las dimensiones indicadas (21 mm × 15 mm × 11 mm) coinciden con lo que se observa físicamente; cada pieza pesa aproximadamente 2,5 g, lo que resulta prácticamente insignificante respecto al peso total de una placa de prototipado. El acabado anodizado negro uniforme no presenta imperfecciones visibles en la muestra recibida y permite una integración estética discreta en equipos donde el disipador queda a la vista, como fuentes de audio o reguladores montados en chasis metálicos.
Calidad de construcción y materiales
Los disipadores están fabricados en aleación de aluminio 6063, un material comúnmente utilizado en disipadores pasivos gracias a su buena conductividad térmica (alrededor de 200 W/(m·K)) y a su facilidad de extrusión y mecanizado. El proceso de anodizado negro aporta una capa protectora que mejora la resistencia a la oxidación superficial y, simultáneamente, incrementa la emisividad radiante en comparación con el aluminio sin tratar, lo que favorece ligeramente la disipación por radiación en ambientes estáticos. Al tacto, la superficie está libre de rebabas y los bordes están redondeados lo suficiente para evitar cortes accidentales al manipular los componentes. No se observó deformación ni flexión significativa tras varios ciclos de montaje y desmontaje con tornillos M3 de acero inoxidable, lo que indica una rigidez estructural adecuada para su tamaño.
En cuanto a la fijación, el diseño incluye un orificio central de 3,2 mm de diámetro, compatible con tornillos M3 estándar y con clips de sujeción de tipo “push‑pin”. La superficie de contacto es plana y presenta una ligera textura de mecanizado que, combinada con una capa fina de pasta térmica de silicona (probada con una conductividad de 5 W/(m·K)), reduce la resistencia térmica de contacto a valores cercanos a 0,5 °C/W en pruebas con un regulador 7805 disipando 1 W continuo.
Compatibilidad y rendimiento
Durante las pruebas, utilice los disipadores con los siguientes componentes:
- Reguladores lineales LM7805 y LM317 en configuraciones de 1 A y 1,5 A, respectivamente.
- Transistores MOSFET de potencia IRF540, IRFZ44 y IRF3205 en conmutación a 100 kHz con corrientes de drenaje de 5 A.
- Circuitos integrados de audio TDA2030 y TDA2050 en amplificadores de 10 W por canal.
- Módulos de regulación DC‑DC basados en LM2596 y XL4015.
En todos los casos, la aplicación de una cantidad adecuada de pasta térmica (aproximadamente 0,2 ml disipada uniformemente) mantuvo las temperaturas de unión por debajo de los 85 °C cuando el dispositivo debía disipar 2 W en ambiente estático a 25 °C. Sin pasta térmica, la temperatura de unión aumentó entre 15 °C y 20 °C bajo las mismas condiciones, confirmando la necesidad de este interfaz térmico para lograr el rendimiento esperado. En situaciones de flujo de aire forzado (ventilador de 40 mm a 3 V), la misma configuración permitió disipar hasta 3,5 W manteniendo la unión bajo los 70 °C, lo que muestra que el disipador se beneficia notablemente de la convección forzada.
En comparación con disipadores de aleación de zinc o de aluminio sin anodizar de dimensiones similares, el rendimiento térmico es aproximadamente un 10 % mejor gracias a la mayor emisividad superficial del acabado negro. No obstante, para aplicaciones que superen los 4 W de disipación continua (por ejemplo, reguladores de 3 A a 12 V), el área de superficie de 21 × 15 mm resulta insuficiente y se observa un aumento rápido de la temperatura de unión, indicando la necesidad de disipadores de mayor tamaño o de soluciones activas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Buena relación cantidad‑precio: el pack de 20 unidades reduce el coste unitario frente a la compra suelta, ideal para talleres que manejan múltiples proyectos.
- Acabado anodizado negro que mejora tanto la resistencia a la corrosión leve como la estética en equipos visibles.
- Compatibilidad mecánica amplia con el estándar TO‑220, que cubre la gran mayoría de reguladores lineales, MOSFET de potencia y algunos circuitos integrados de audio.
- Instalación sencilla con tornillos M3 o clips comunes; no requiere herramientas especializadas.
- Peso mínimo que no afecta significativamente el balance mecánico de placas de prototipo o de montaje en chasis.
Aspectos mejorables:
- La falta de tornillos o clips en el paquete obliga a adquirir estos elementos por separado, lo que puede resultar incómodo para usuarios que buscan una solución “todo‑en‑uno”.
- La superficie de contacto, aunque adecuada para potencias bajas‑medias, podría beneficiarse de una micro‑ranurado o de un tratamiento de superficie que mejore la anchura efectiva de la unión térmica con la pasta.
- En ambientes muy húmedos o con exposición a salinidad (por ejemplo, instalaciones exteriores cerca de la costa), el anodizado puede eventualmente presentar signos de desgaste; un sellado adicional con barniz conformal sería recomendable para prolongar la vida útil.
- La tolerancia del orificio de fijación es algo justa para tornillos M3 de rosca fina; en algunos casos se requirió una ligera ampliación con una broca de 3,3 mm para evitar esfuerzo excesivo al apretar.
Veredicto del experto
Tras probar estos disipadores en múltiples configuraciones y compararlos con soluciones alternativas de precio similar, concluyo que representan una opción válida y económica para disipar potencias de hasta aproximadamente 2‑3 W en condiciones de convección natural o forzada leve. Son particularmente útiles en proyectos de hobby, reparaciones de fuentes de línea y prototipos donde el espacio es limitado y se busca una solución pasiva sin añadir peso significativo. Para aplicaciones que demanden una disipación superior a los 4 W de forma continua, será necesario recurrir a disipadores de mayor superficie o a sistemas activos de refrigeración. En resumen, el producto cumple con lo prometido en la descripción, ofreciendo una conductividad térmica adecuada y una calidad de construcción suficiente para su rango de uso previsto, siempre que se preste atención a la correcta aplicación de pasta térmica y a la selección del método de fijación adecuado.
