Disipador de calor aluminio para impresora 3D motores paso

Análisis general del producto

He probado este tipo de mini disipador pasivo de aluminio en bancos de pruebas y prototipos donde el problema no era “falta de potencia”, sino acumulación térmica en encapsulados muy concretos: MOSFETs en convertidores DC-DC compactos, reguladores lineales modestos, drivers de motores paso a paso montados en placas pequeñas y hasta algunos ICs que, tras horas de uso continuo, se vuelven inestables por temperatura (o simplemente bajan rendimiento por derating). En ese escenario, un disipador como este juega su papel: no “milagrea” la temperatura, pero sí reduce picos y estabiliza el comportamiento en condiciones reales de taller.

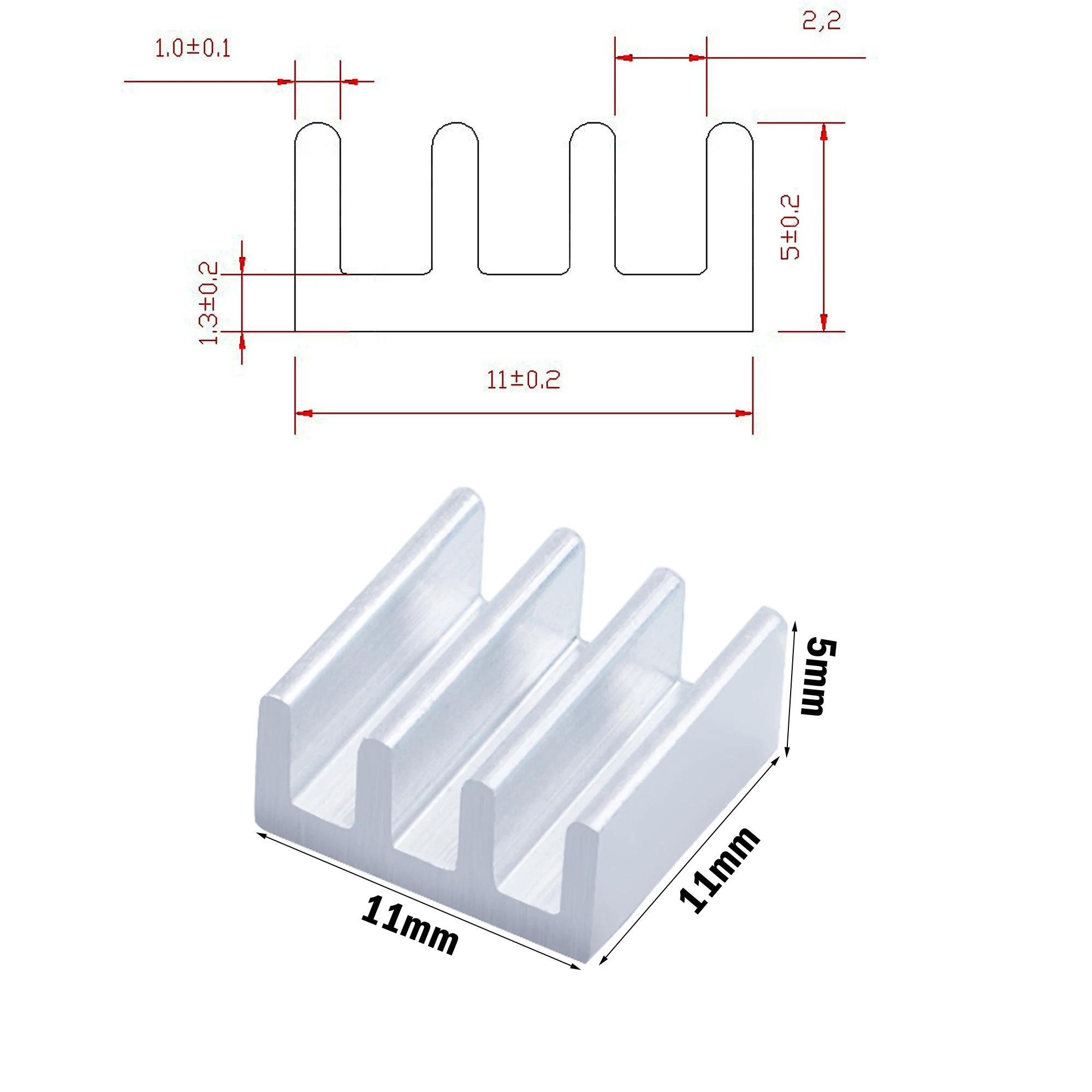

El formato 11x11x5 mm me parece especialmente útil cuando no puedes permitirte un disipador estándar con aletas, porque no hay altura mecánica ni espacio para tornillería. En la práctica, es una solución de gestión térmica por contacto: la clave no es solo el aluminio, sino la unión térmica (pasta, pad o adhesivo térmico) y el apriete/planitud entre la cara caliente del componente y la base del disipador.

Durante semanas lo he usado en montajes donde el flujo de aire era limitado (carcasas pequeñas, equipos dentro de cajas o prototipos sin ventilador dedicado). En esos casos, la mejora suele ser más evidente cuando el disipador cubre bien el área caliente y hay una transferencia térmica constante; si el contacto es irregular o la capa térmica es demasiado gruesa, el aluminio pierde mucha efectividad.

Calidad de construcción y materiales

El material (aluminio) es el punto de partida correcto: conductividad térmica alta y comportamiento mecánico predecible. Aquí lo que yo miro, más allá de que sea aluminio “a secas”, es el acabado de la base donde asienta sobre el encapsulado: si está bien fresada y con una planitud razonable, la pasta térmica trabaja en un rango eficaz. En estos mini modelos, la tolerancia es determinante porque la base es pequeña; incluso una mínima rebaba o una cara ligeramente inclinada reduce el área real de contacto y aumenta la resistencia térmica.

Al recibir lotes de este estilo (en packs grandes), es habitual encontrar pequeñas variaciones: algunos disipadores asientan perfecto y otros exigen “corrección” con una capa térmica bien escogida o recorte de un adhesivo térmico. No es un problema para uso en prototipado, pero sí para diseños que luego quieres replicar sin sorpresas. Mi recomendación de taller es medir con el tacto y una simple prueba de contacto en seco: coloca, mueve apenas y retira; si notas que no asienta uniforme, no fuerces con pasta excesiva, que actúa como aislante en capas gruesas.

Respecto a la durabilidad, el aluminio aguanta bien ciclos térmicos moderados en electrónica. Lo que suele fallar no es el metal, sino el adhesivo o la pasta mal aplicada: se resecan, se desgastan o se desplazan si hay vibración y el conjunto no está fijado.

Compatibilidad y rendimiento

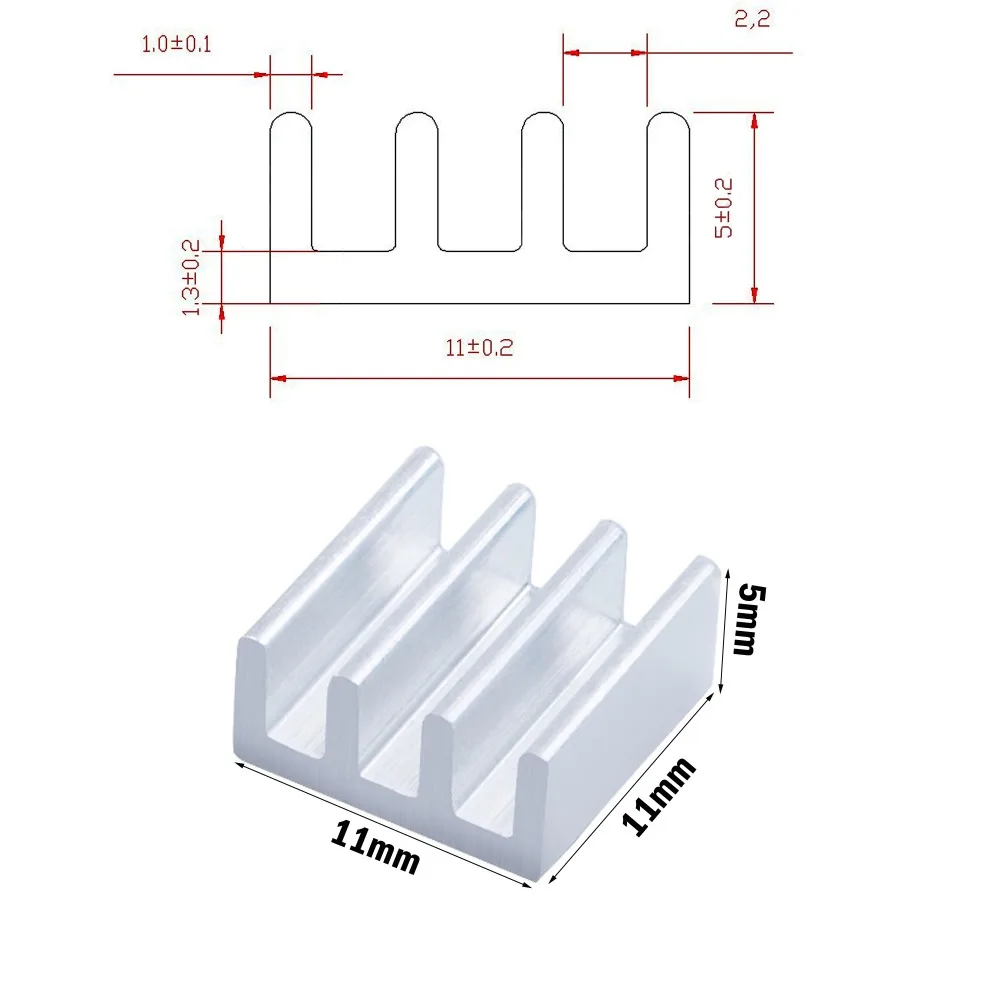

La compatibilidad real aquí depende de dos cosas: geometría y tipo de encapsulado. Con unas medidas de 11x11 mm de base y 5 mm de altura, encaja en zonas donde no puedes colocar disipadores mayores, pero solo si el componente tiene un área de contacto con sentido (por ejemplo, la cara metálica de un MOSFET con tornillo, la parte superior de algunos reguladores o la “mesa” térmica de encapsulados compactos). Para FET/MOSFET, es típico que el disipador vaya sobre la zona de silicio/terminal térmico; en transistores de encapsulado estándar también puede funcionar, pero hay que asegurarse de que el punto caliente quede dentro del área del disipador.

En rendimiento, lo que he observado en instalaciones reales es un patrón consistente:

• Mejora de estabilidad térmica: baja el pico de temperatura en arranques largos y reduce variaciones al cambiar la carga.
• Eficacia mayor con poca convección: cuando no hay ventilador o el aire es mínimo, cualquier aumento de área ayuda; en cambio, si ya hay un flujo de aire fuerte, la mejora puede ser más modesta.
• Dependencia crítica del acoplamiento: con una pasta bien aplicada (capa fina) o un pad térmico de espesor adecuado, los resultados son mucho más consistentes. Con pasta “a ojo” en exceso, el disipador no rinde como debería.

En un banco con un MOSFET trabajando como conmutación, el disipador ayudó a que el equipo sostuviera funcionamiento continuo sin que el controlador empezara a comportarse de forma errática por calentamiento del entorno cercano. En una placa con un IC regulador y el encapsulado recibiendo calor por pérdidas en la etapa, la diferencia fue más clara cuando el montaje evitaba espacios de aire entre el componente y el disipador.

También lo he usado en un par de prototipos con drivers y electrónica “pegada” en una carcasa de impresora/robótica: al no haber espacio para aletas, el formato compacto es el ganador, pero hay que planificar el cableado para que no haga de “puente” térmico o impida que el disipador respire.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Factor forma muy útil: 11x11x5 mm encaja en espacios donde un disipador convencional no cabe.
• Gran cantidad por pack: rentable para prototipado, reparaciones y montajes de pocas unidades o iteraciones rápidas.
• Aluminio como base térmica: buen comportamiento pasivo para disipación moderada, especialmente con buena unión térmica.
• Montaje simple: no requiere herramientas complejas y se adapta a diseños con limitación de altura.

Aspectos mejorables

• Planitud y control de calidad variable entre unidades: en lotes grandes, no todos asientan igual; conviene elegir una capa térmica que tolera pequeñas irregularidades (pad fino de calidad o pasta aplicada en capa mínima).
• Riesgo de “barrera” térmica si se aplica mal: la tentación típica es “rellenar” con pasta. No compensa; si la capa se hace gruesa, empeora.

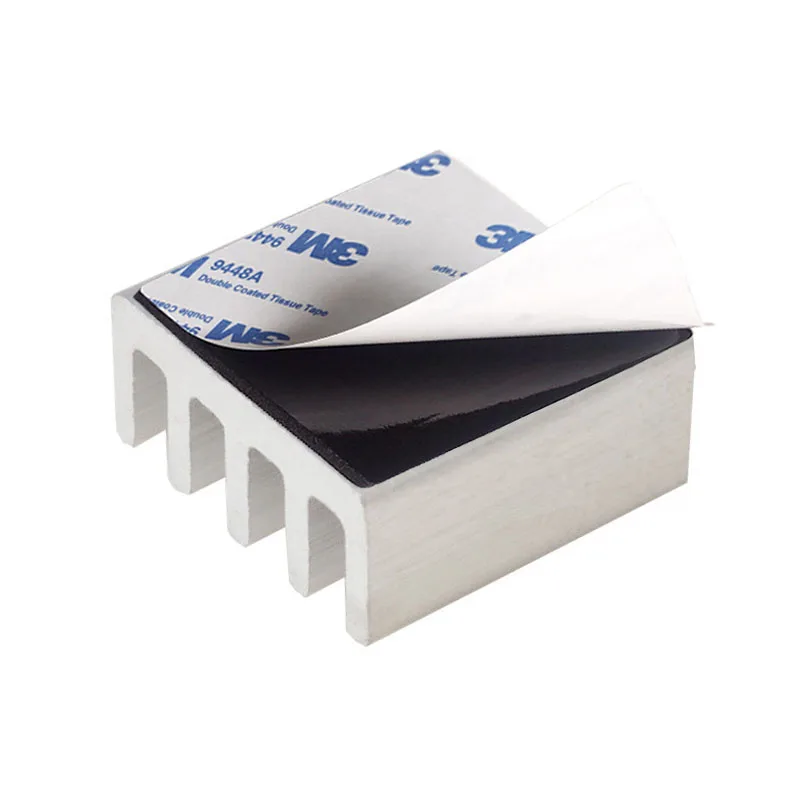

• Fijación mecánica: al ser pequeño y sin anclajes, si tu montaje tiene vibración o manipulación frecuente, puede desplazarse. En esos casos, ayuda asegurar el disipador con un método de fijación adicional (por ejemplo, una brida/estructura impresa o un punto de adhesivo térmico donde corresponda).
• Limitación inherente del pasivo compacto: si el componente disipa de forma alta o de manera sostenida sin ventilación, estos disipadores se quedan cortos. Ahí necesitas aletas, más volumen o un flujo de aire.

Consejos prácticos de uso y mantenimiento:

• Limpia la superficie antes de aplicar pasta (alcohol isopropílico y secado completo).
• Aplica pasta en cantidad mínima: objetivo “capa fina”, no “relleno”.
• Si usas pad térmico, elige un espesor que compacte al cerrar (si queda demasiado grueso, pierdes rendimiento).
• En prototipos, marca la posición y evita desmontar repetidas veces sin limpiar: la pasta se degrada y se mezcla con partículas.
• Si el equipo estará en una caja cerrada, deja margen para convección natural; no lo encierres herméticamente contra paredes sin aire.

Veredicto del experto

Es un producto práctico y muy recomendable para electrónica compacta donde necesitas subir un escalón en disipación sin rediseñar el chasis: para MOSFETs/FETs, reguladores e ICs de potencia con espacio limitado, cumplen con lo que uno espera de un disipador pasivo pequeño. Su principal limitación no es el aluminio ni el tamaño en sí, sino la ejecución del acoplamiento térmico y el entorno mecánico (planitud, capa térmica y fijación). Si montas con contacto real y capa térmica fina, suelen dar una mejora perceptible y, sobre todo, repetible. Si montas “rellenando” o dejando holguras, el rendimiento se diluye rápido.

En resumen: buen “comodín” de taller para prototipado y mantenimiento, y especialmente valioso cuando no hay sitio para disipadores de aletas.
