Descripción

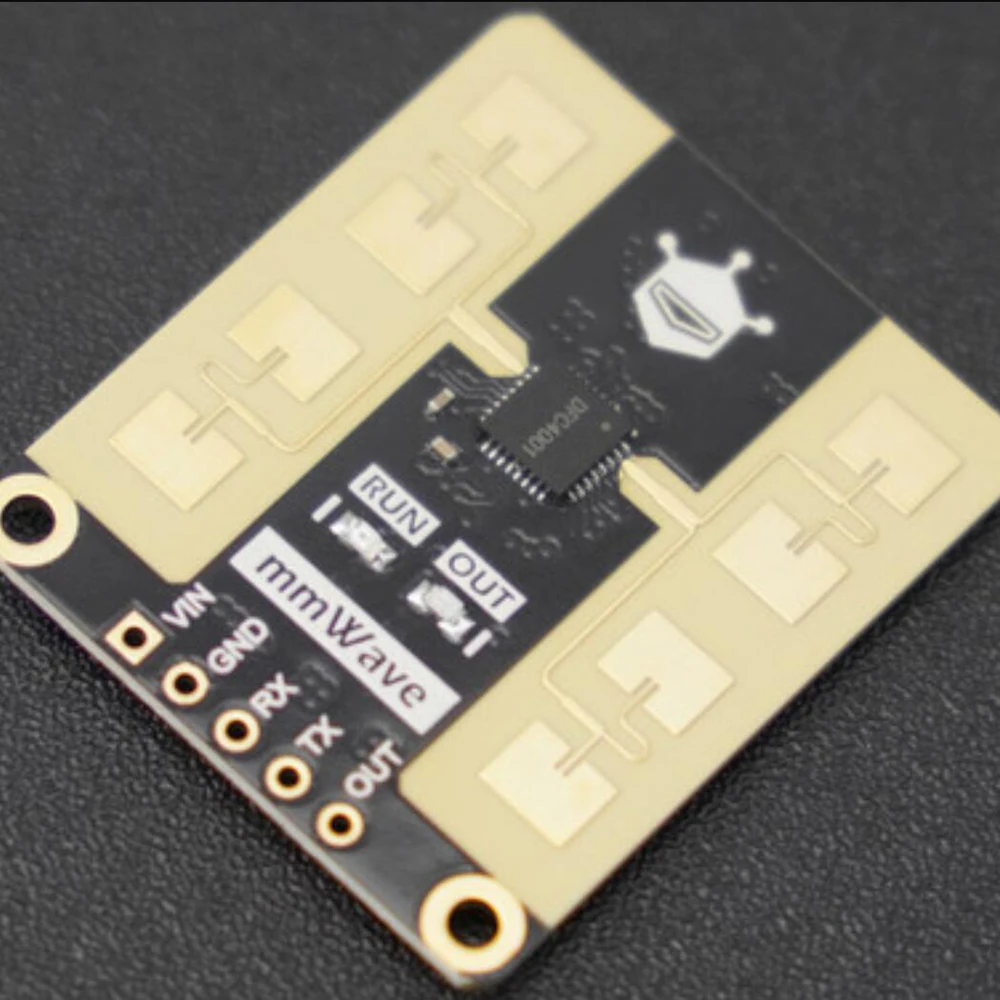

DFRobot Antiinterferencias mmWave C4001 Sensor de detección de velocidad de distancia de presencia humana de 24 GHz 25 metros UART para monitoreo ambiental en tiempo real Seguimiento Automatización industrial
Introducción
El sensor de presencia de onda milimétrica C4001 utiliza una señal de longitud de onda de 24 GHz.Tiene un rango de detección de 100° horizontalmente, con un rango de detección de presencia de 16 metros y un rango de detección de movimiento y medición de distancia de 25 metros.Es adecuado para proyectos de detección de presencia humana, monitoreo ambiental y monitoreo en tiempo real.
Detección humana
En comparación con otros tipos de sensores de presencia, como sensores de infrarrojos y sensores ultrasónicos, el sensor de presencia de ondas milimétricas C4001(25m) tiene la ventaja de poder detectar objetos estáticos y en movimiento.También tiene una capacidad antiinterferente relativamente fuerte, lo que lo hace menos susceptible a factores como cambios de temperatura, variaciones de luz ambiental y ruido ambiental.Ya sea que una persona esté sentada, durmiendo o en movimiento, el sensor puede detectar rápida y con sensibilidad su presencia.

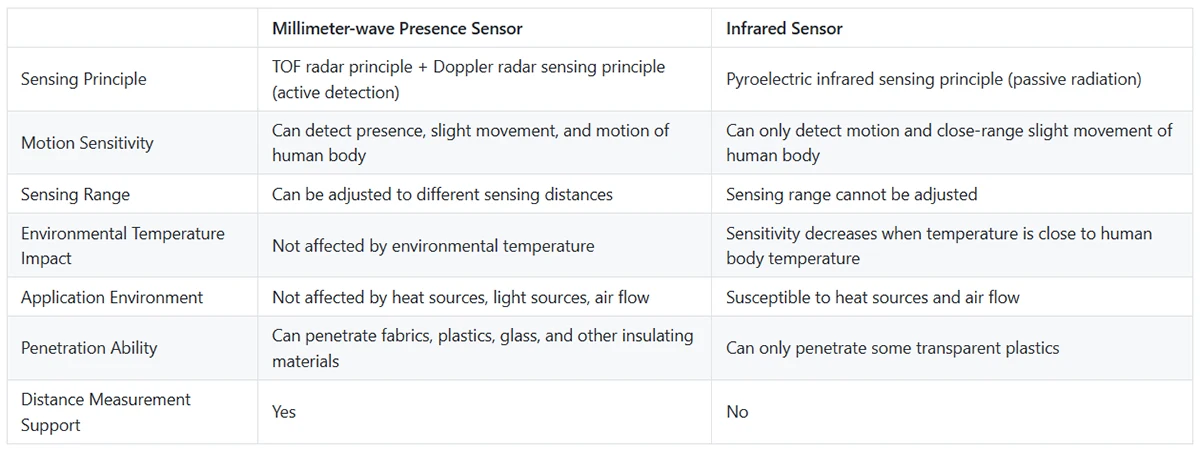

Las diferencias entre el sensor de presencia de onda milimétrica y el sensor de infrarrojos.
Detección de distancia y velocidad
El sensor de presencia de onda milimétrica C4001 (25 m) utiliza modulación de onda continua modulada de frecuencia (FMCW) para medición de distancia y velocidad.Tiene un rango de medición máximo de 25 metros para la distancia y un rango de medición de velocidad de 0,1 a 10 metros por segundo.
FMCW es un sistema de radar basado en ondas continuas moduladas en frecuencia.A diferencia del radar de pulso tradicional, el radar FMCW emite continuamente una serie de señales de onda continua con frecuencias que cambian gradualmente y al mismo tiempo recibe las señales reflejadas.Al analizar las señales recibidas, se pueden lograr mediciones de parámetros como distancia, velocidad y ángulo.
En comparación con la tecnología de radar de pulso tradicional, el radar FMCW puede medir continuamente la distancia de los objetos.Al utilizar el efecto Doppler, también se puede obtener información de velocidad de los objetos objetivo.Esto lo hace adecuado para aplicaciones que requieren monitorear el estado de movimiento de los objetos objetivo.Además, el radar FMCW puede lograr un escaneo de frecuencia continuo, proporcionando una mayor resolución de medición.Dado que no es necesario esperar a que regrese la señal de eco, es adecuado para aplicaciones que requieren monitoreo y seguimiento en tiempo real de objetos objetivo.

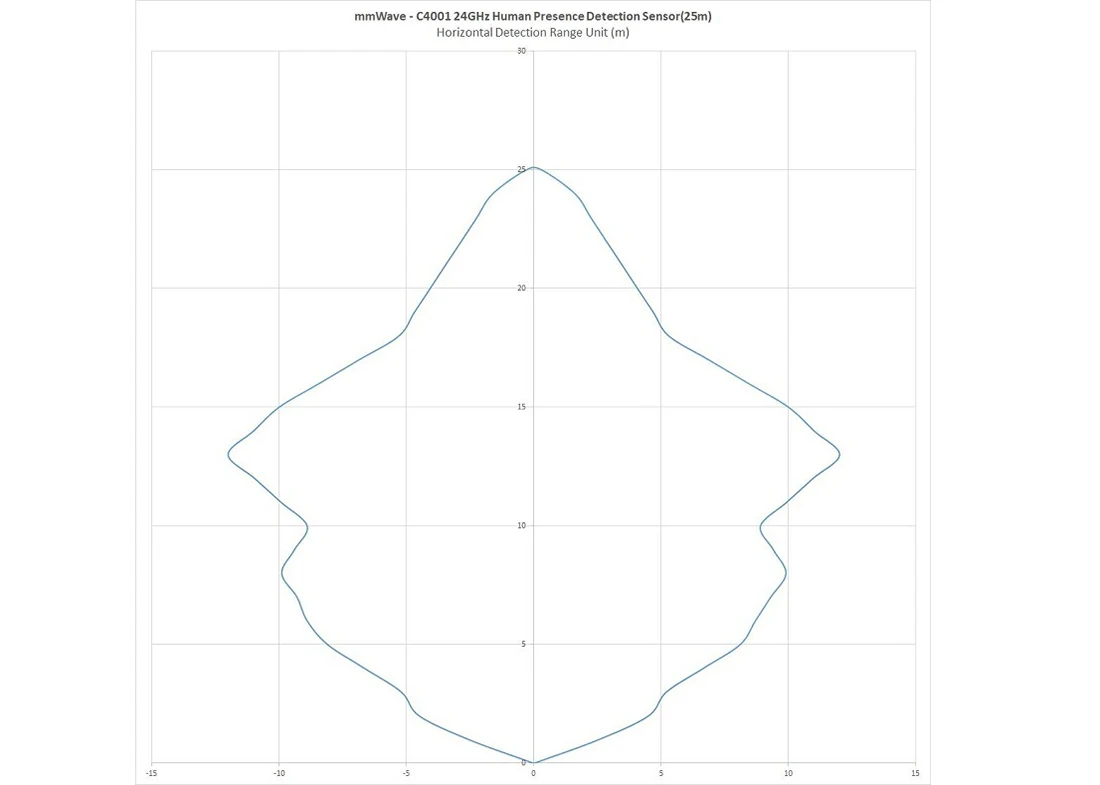

Rango de detección del sensor de cuerpo humano de ondas milimétricas
¿Qué es un sensor de radar de onda milimétrica?
La tecnología de radar de ondas milimétricas es una tecnología de detección sin contacto que se utiliza para detectar objetos y proporcionar información sobre su distancia, velocidad y ángulo (en el caso de los humanos, por ejemplo).Las señales emitidas por los sensores de onda milimétrica caen dentro del espectro de alta frecuencia con longitudes de onda entre 24 GHz y 300 GHz, también conocida como rango milimétrico (mm).
Método de instalación
El sensor de cuerpo humano de ondas milimétricas es sensible al método de instalación y una instalación incorrecta puede afectar el rendimiento y la funcionalidad del sensor.Los métodos de instalación más utilizados para este módulo incluyen instalación superior, instalación inferior, instalación horizontal e instalación inclinada hacia abajo.

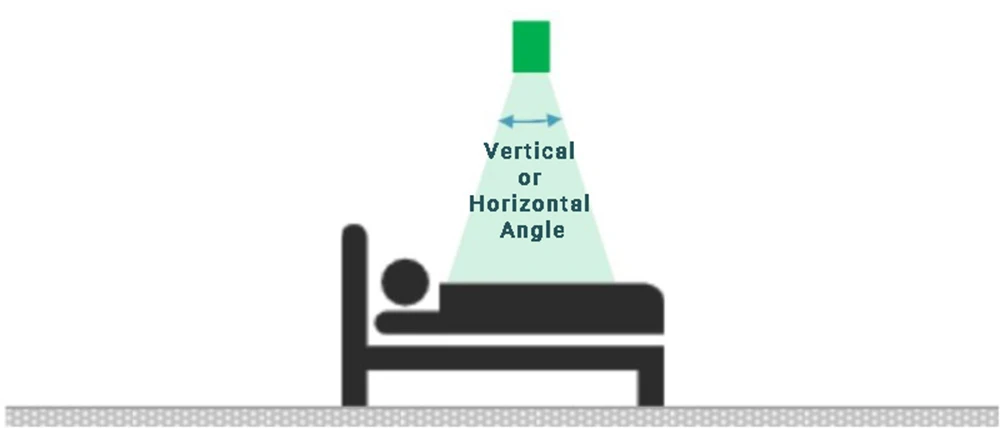

Diagrama de instalación superior del sensor de cuerpo humano de ondas milimétricas

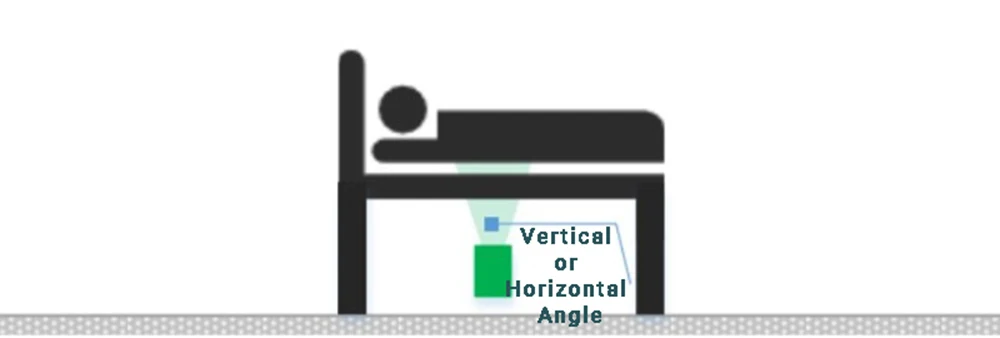

Instalación inferior del sensor de cuerpo humano de ondas milimétricas

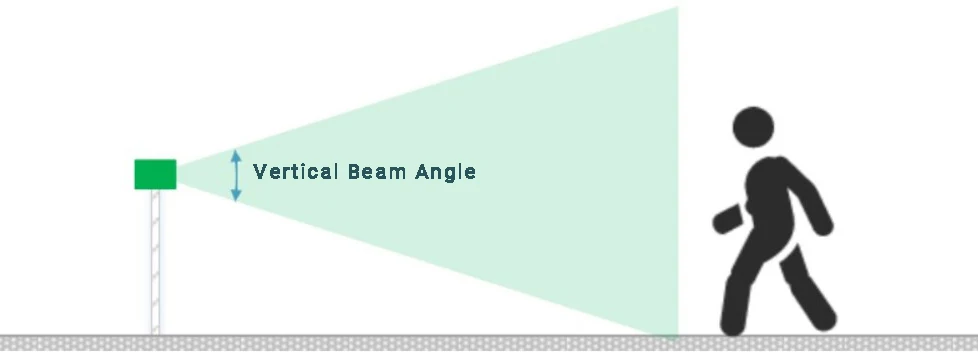

Instalación horizontal del sensor de cuerpo humano de ondas milimétricas

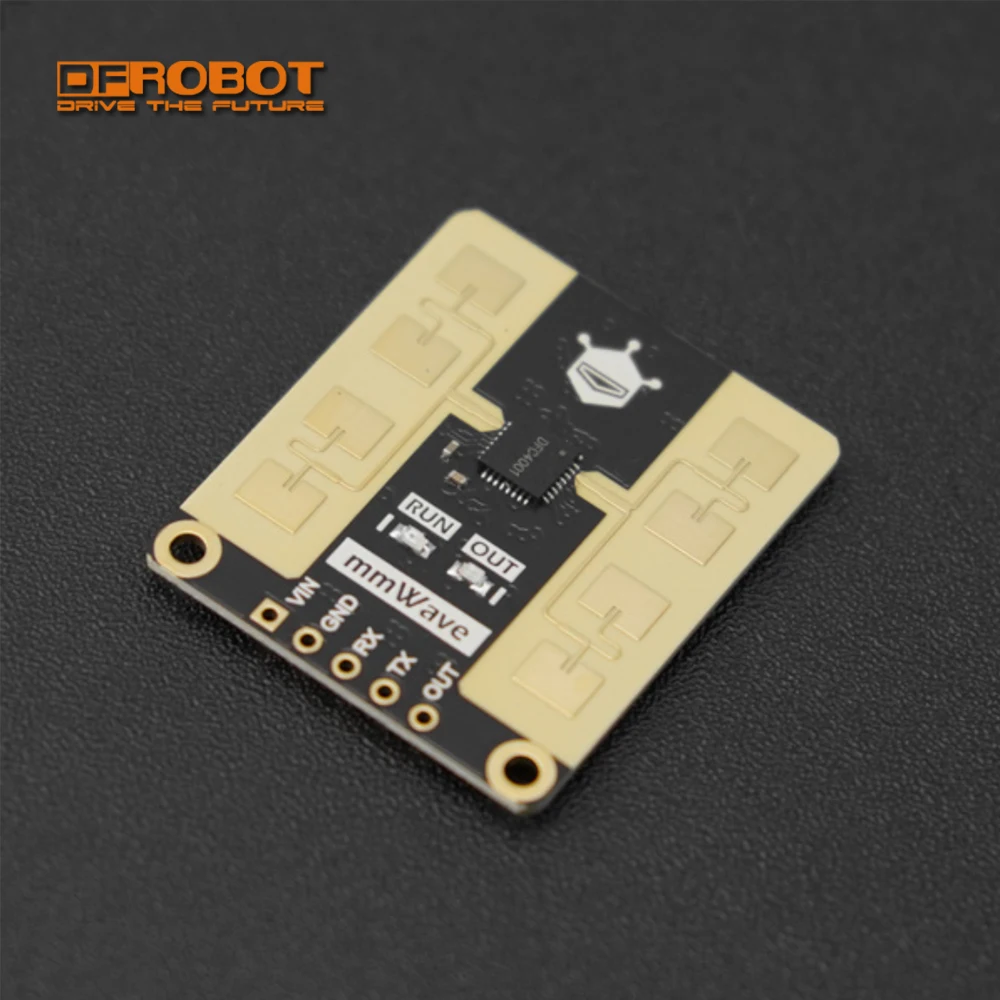

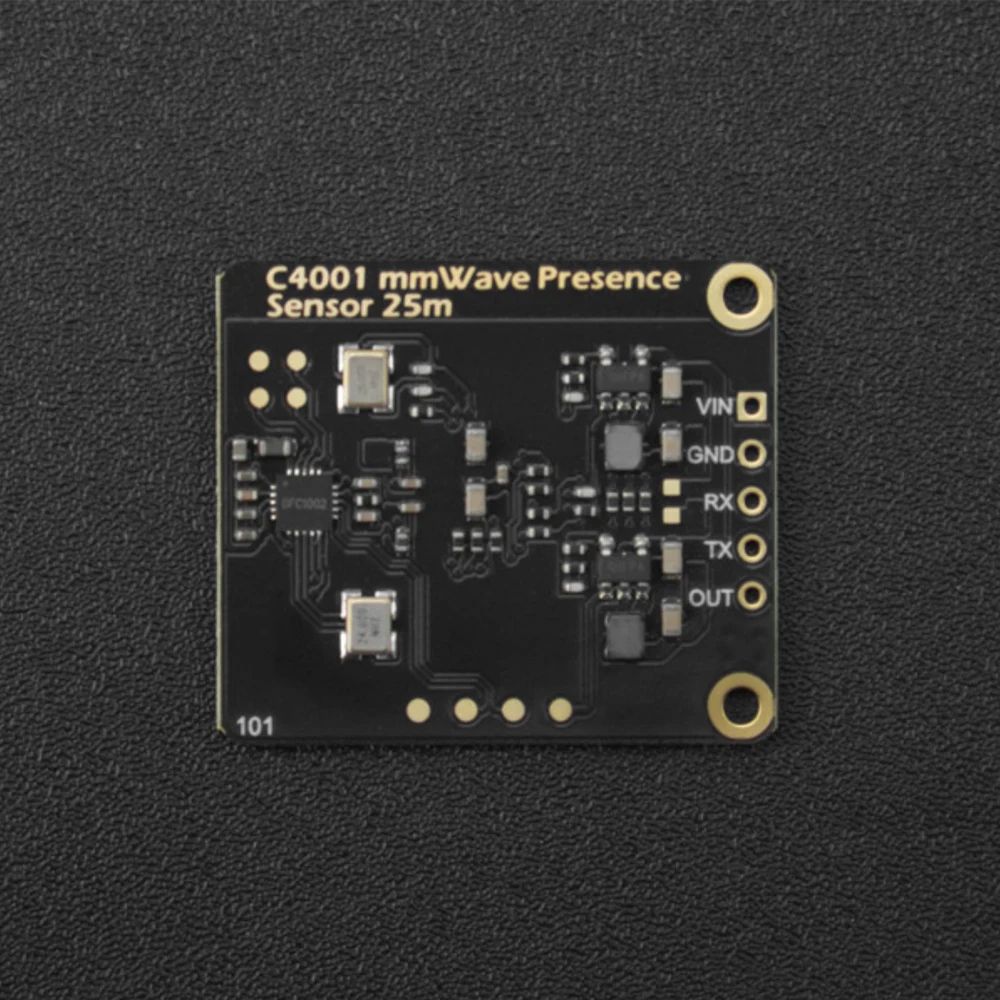

Fotos
Características
Detección humana: rango de detección de hasta 16 metros y rango de detección de movimiento de hasta 25 metros.
Detección de distancia: Alcance de 1,2 metros a 25 metros.
Detección de velocidad: Alcance de 0,1 metros por segundo a 10 metros por segundo.
Fuerte capacidad antiinterferencias, sin verse afectada por la nieve, la neblina, la temperatura, la humedad, el polvo, la luz, el ruido, etc.

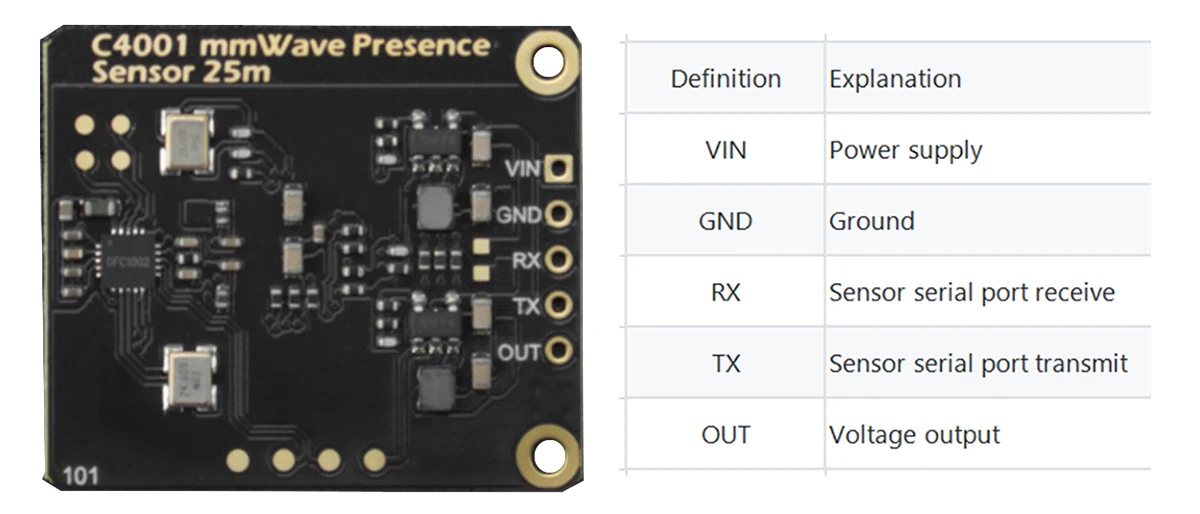

Control de salida de alto y bajo nivel a través de puertos de E/S.

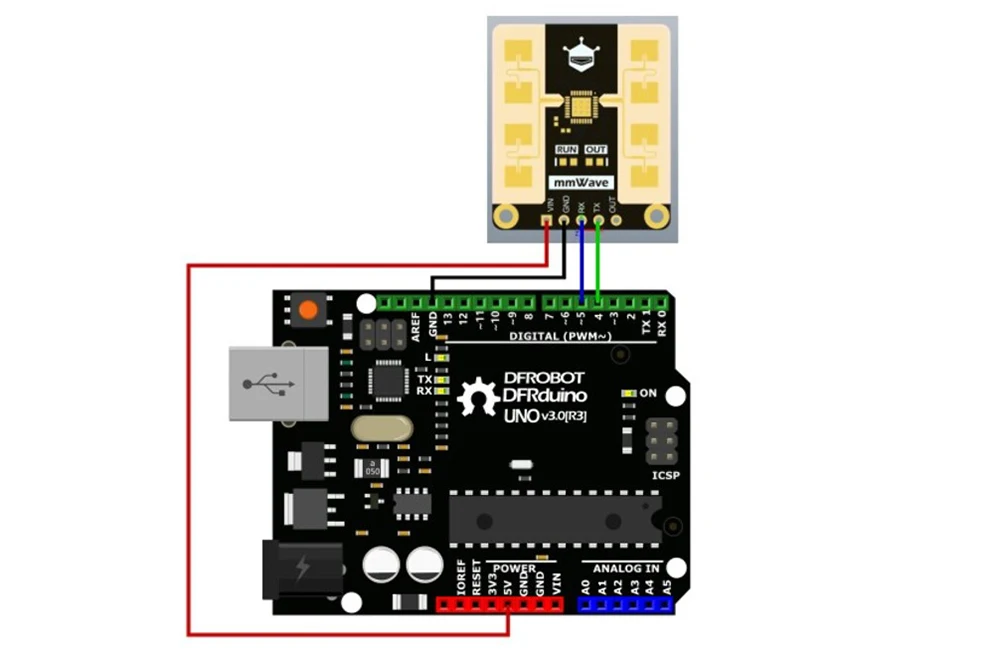

Control de entrada y salida a través del puerto serie.
Tamaño pequeño, fácil de integrar.
Aplicaciones
Detección humana
Detección de distancia y velocidad
Monitoreo Ambiental
Automatización Industrial
Monitoreo y seguimiento en tiempo real
Especificación
Voltaje de funcionamiento: 3,3/5 V
Rango máximo de detección: 25 m
Ángulo de haz: 100*40°
Modo de modulación: FMCW
Frecuencia de operación: 24GHz
Temperatura de funcionamiento: -40~85℃
Velocidad de transmisión: 9600

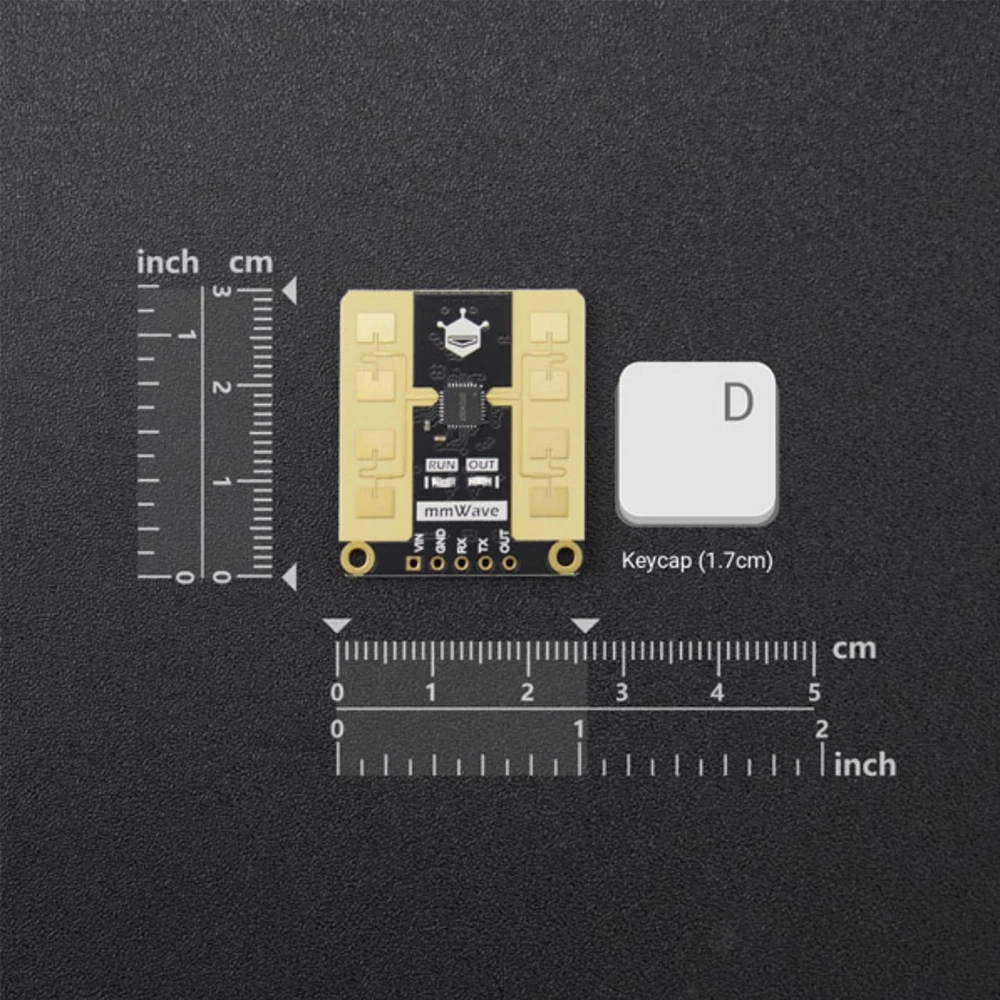

Tamaño: 26*30mm
Documentos
Producto wiki:https://wiki.dfrobot.com/SKU_SEN0609_C4001_mmWave_Presence_Sensor_25m
Protocolo de comunicación:https://dfimg.dfrobot.com/5ea64bf6cf1d8c7738ad2881/wiki/3b88a4ecd7d7f18918a0fa8ba1f970c6.pdf
Dibujo dimensional:https://img.dfrobot.com.cn/wiki/5ea64bf6cf1d8c7738ad2881/35d327648fb4b29373af27a13d9d7405.pdf

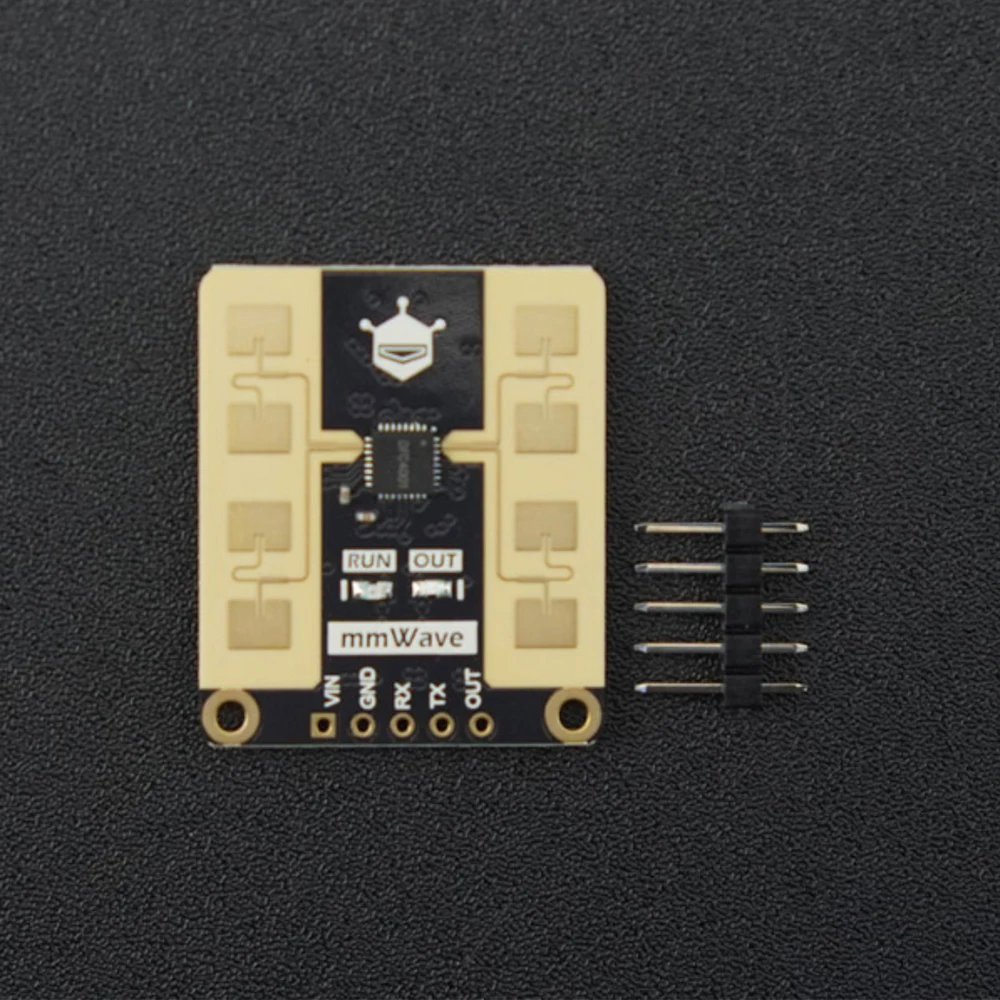

Lista de envío
C4001 mmSensor de presencia de onda 25m× 1
Conector de 5 pines
