DFRobot Beetle ESP32 C6 Mini placa de desarrollo IoT para dispositivo portátil inteligente inalámbrico compatible con BLE WiFi Zigbee Thread Matter 2025

Introducción

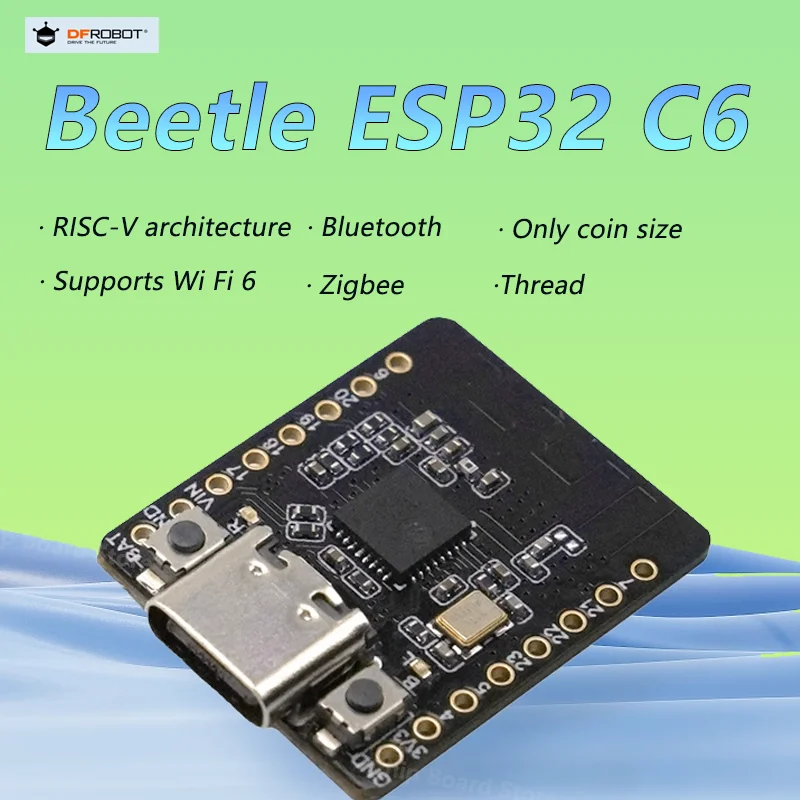

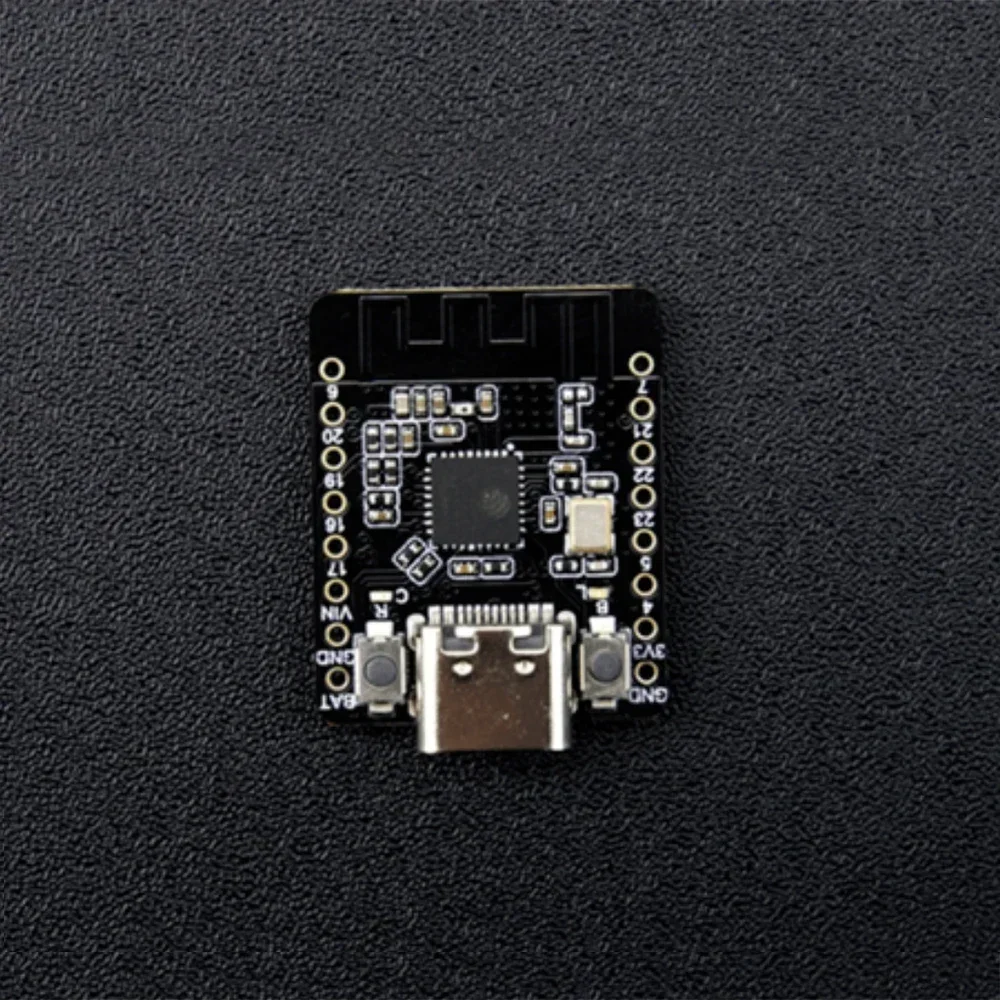

Beetle ESP32-C6 es una placa de desarrollo IoT de bajo consumo de tamaño mini basada en el chip ESP32-C6, que presenta un diseño compacto con dimensiones tan pequeñas como una moneda (25*20,5 mm).El ESP32-C6 está equipado con un procesador RISC-V de 32 bits de 160 MHz de alto rendimiento, que admite protocolos de comunicación como Wi-Fi 6, Bluetooth 5, Zigbee 3.0 y Thread 1.3.Es capaz de conectarse a varias redes de IoT utilizando múltiples protocolos de comunicación, lo que lo hace ideal para usar como dispositivo terminal Matter.La placa de desarrollo integra la gestión de carga de la batería de litio, lo que permite cargar la batería sin necesidad de módulos externos.Esta característica contribuye a un tamaño de proyecto más compacto, lo que la hace muy adecuada para aplicaciones portátiles.

Altamente integrado con un tamaño ultracompacto.

En un factor de forma no más grande que una moneda, Beetle ESP32-C6 proporciona hasta 13 puertos IO, lo que alivia las preocupaciones sobre puertos IO insuficientes durante el desarrollo del proyecto.Beetle ESP32-C6 integra gestión de carga de baterías de litio, lo que garantiza una carga segura de las baterías de litio.Además, esta placa de desarrollo admite monitoreo del voltaje de la batería, lo que permite tomar medidas proactivas en caso de niveles bajos de batería, garantizando un funcionamiento continuo del dispositivo.

Soporte de múltiples protocolos de transmisión para ampliar la conectividad inalámbrica

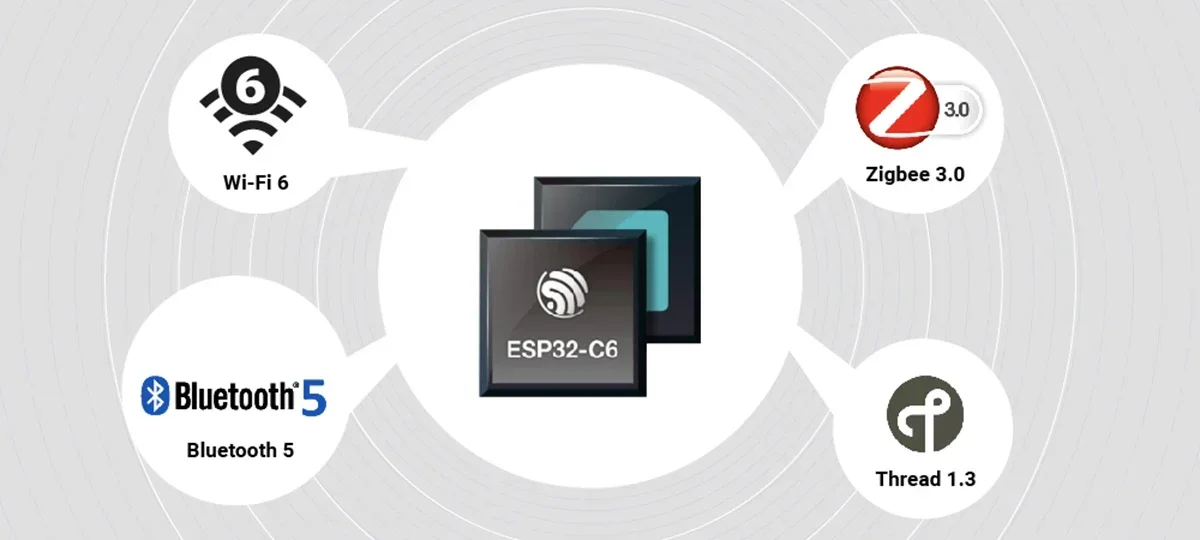

Con soporte para múltiples protocolos de comunicación, Beetle ESP32-C6 amplía las opciones de conectividad inalámbrica.Al admitir los protocolos Wi-Fi y Thread, permite la creación de dispositivos terminales Matter Wi-Fi y dispositivos terminales Matter Thread, facilitando una comunicación y colaboración perfectas entre múltiples sistemas y plataformas en configuraciones de hogar inteligente.Además, Beetle ESP32-C6 admite protocolos de comunicación BLE (Bluetooth Low Energy) y Zigbee, lo que lo hace adecuado para su uso como enrutador Thread border, puerta de enlace Matter o puente Zigbee cuando se combina con otras MCU.

Admite Wi-Fi 6 para realizar dispositivos IoT de consumo de energía ultrabajo

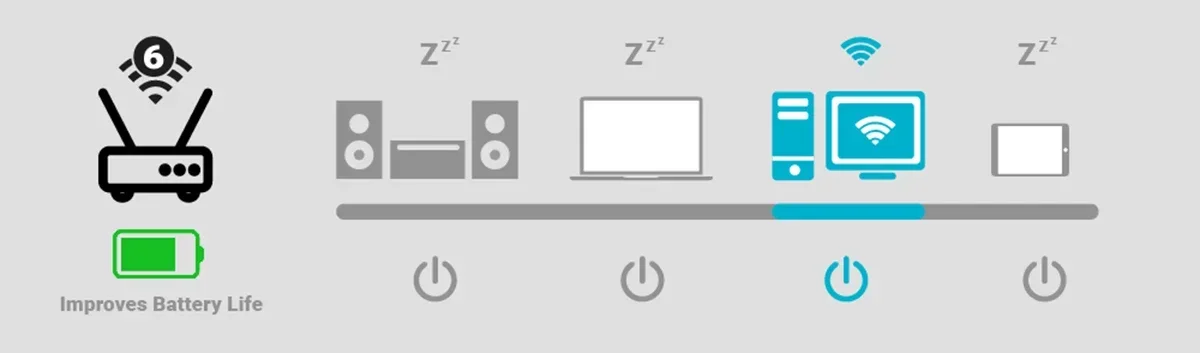

Con compatibilidad con Wi-Fi 6, Beetle ESP32-C6 permite realizar dispositivos IoT de consumo ultrabajo.Como primer chip Espressif que admite el protocolo Wi-Fi 6 (802.11ax), ofrece una capacidad de red mejorada, lo que permite que los dispositivos funcionen de manera eficiente con baja latencia.Además, la tecnología Target Wake Time (TWT) de Wi-Fi 6 reduce eficazmente el consumo de energía del dispositivo, extendiendo la vida útil de la batería y garantizando un rendimiento duradero del dispositivo.

Fotos

Características

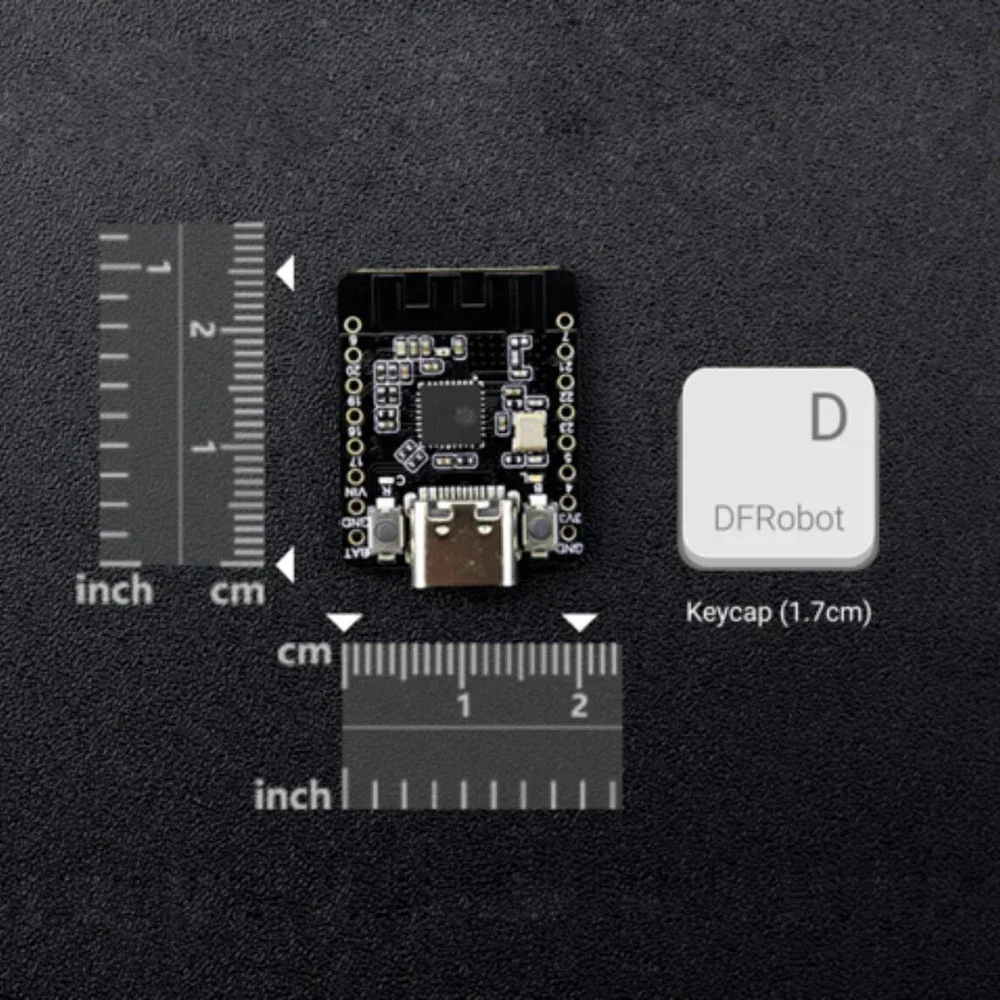

Tamaño ultracompacto, que mide sólo 25*20,5 mm.
Equipado con el chip ESP32-C6, admite protocolos de comunicación que incluyen Wi-Fi, BLE, Zigbee y Thread.
Admite el protocolo Wi-Fi 6 para menor latencia y menor consumo de energía.
Consumo de energía ultrabajo con sueño profundo a 14uA.
Funcionalidad de carga de batería de litio integrada.
Admite la detección de voltaje de la batería, proporcionando información sobre los niveles de potencia del dispositivo.

Aplicaciones

Insignia electrónica
Charm de mochila
Rastreador de mascotas
Reloj electrónico
Botón inteligente
Iluminación inteligente
Dispositivo interactivo humano

Especificación

Parámetros básicos
Voltaje de funcionamiento: 3,3 V
Voltaje de entrada tipo C: 5 V CC
Voltaje de entrada VIN: 5 V CC
Corriente de carga máxima: 0,5 A.
Corriente de sueño: 14uA (en modo de sueño profundo, alimentado por batería)
Temperatura de funcionamiento: -10 ~ 60℃

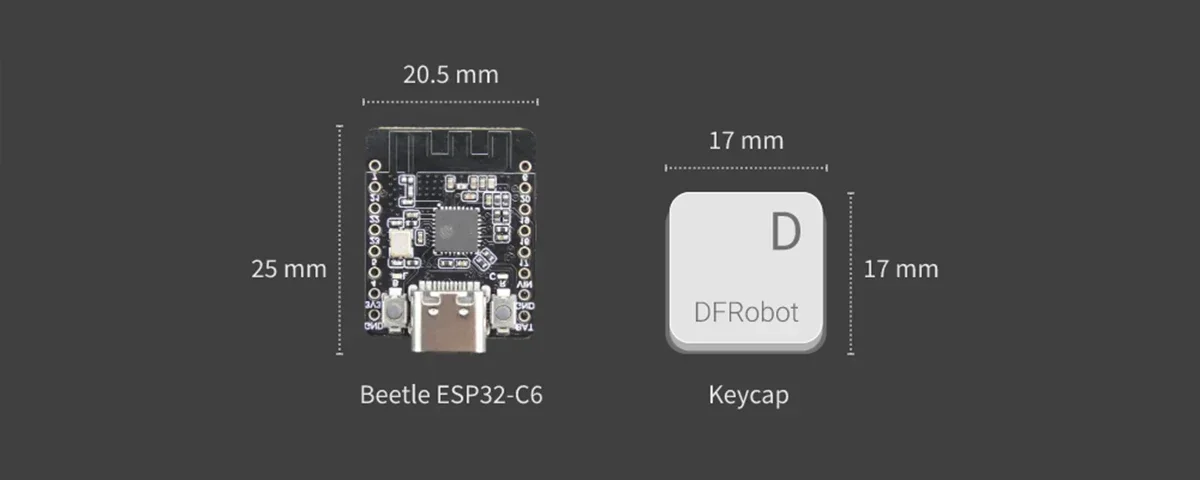

Dimensión: 25x20,5 mm/0,98x0,81"

Información de hardware
Procesador: procesador de un solo núcleo RISC-V
Frecuencia principal: 160 MHz
SRAM: 512 KB
ROM: 320 KB
Flash: 4 MB
SRAM RTC: 16 KB
USB: USB 2.0 CDC

WIFI
Protocolo WIFI: IEEE 802.11b/g/n
IEEE 802.11ax (solo modo sin AP de 20 MHz)
Ancho de banda: admite 20 MHz y 40 MHz en banda de 2,4 GHz
Modo WIFI: modo combinado de estación, SoftAP, SoftAP+estación
Frecuencia WIFI: 2,4 GHz
Agregación de cuadros: TX/RX A-MPDU, TX/RX A-MSDU

Bluetooth
Protocolo Bluetooth: Bluetooth 5, malla Bluetooth
Frecuencia Bluetooth: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps

IEEE 802.15.4
Compatible con el protocolo IEEE 802.15.4-2015.
Banda de frecuencia: 2,4 GHz
Velocidad de datos: 250 Kbps
Soporta Thread 1.3 y Zigbee 3.0

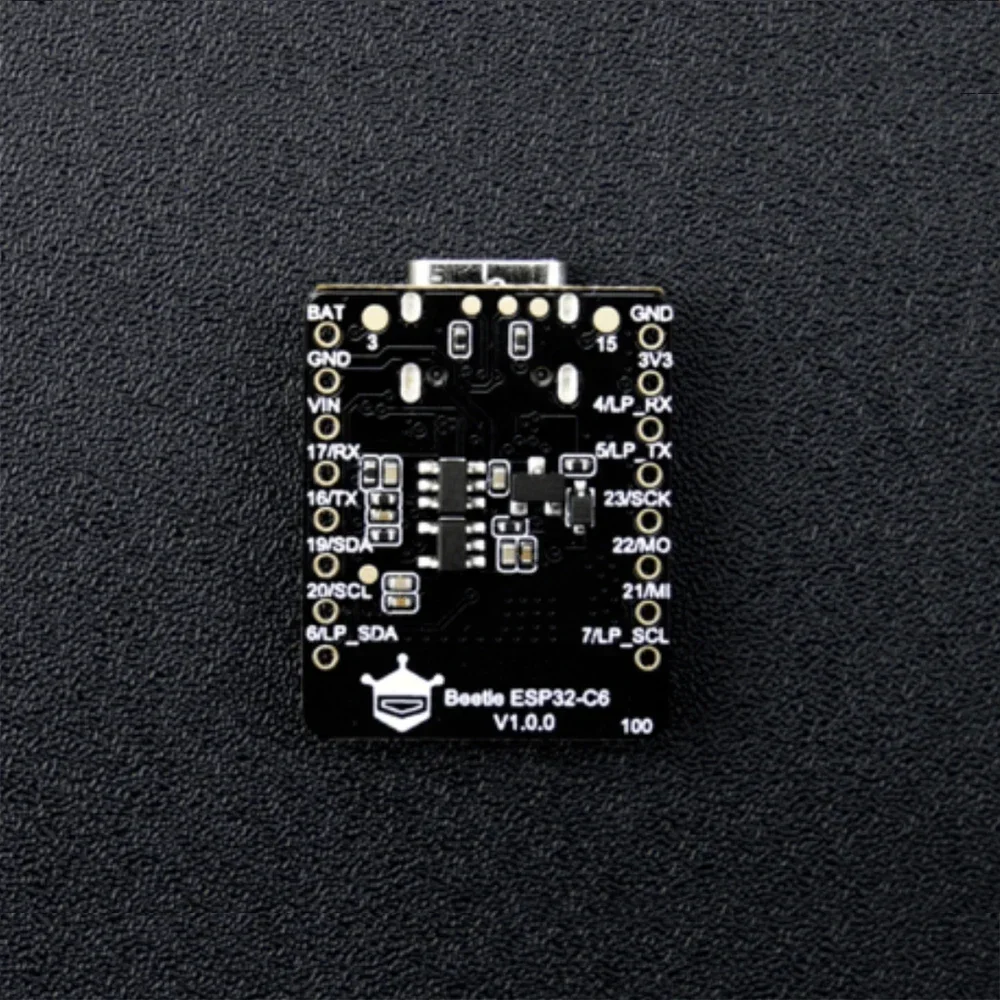

Puertos
E/S digitales x13
LED PWM 6 canales
SPI x1
UART x3 (LP UART x1)
I2C x2 (LP I2C x1)
I2S x1
Transceptor IR: canal de transmisión x5, canal de recepción x5
1 × ADC SAR de 12 bits, 7 canales
Controlador DMA: canal de transmisión x3, canal de recepción x3

Proyecto

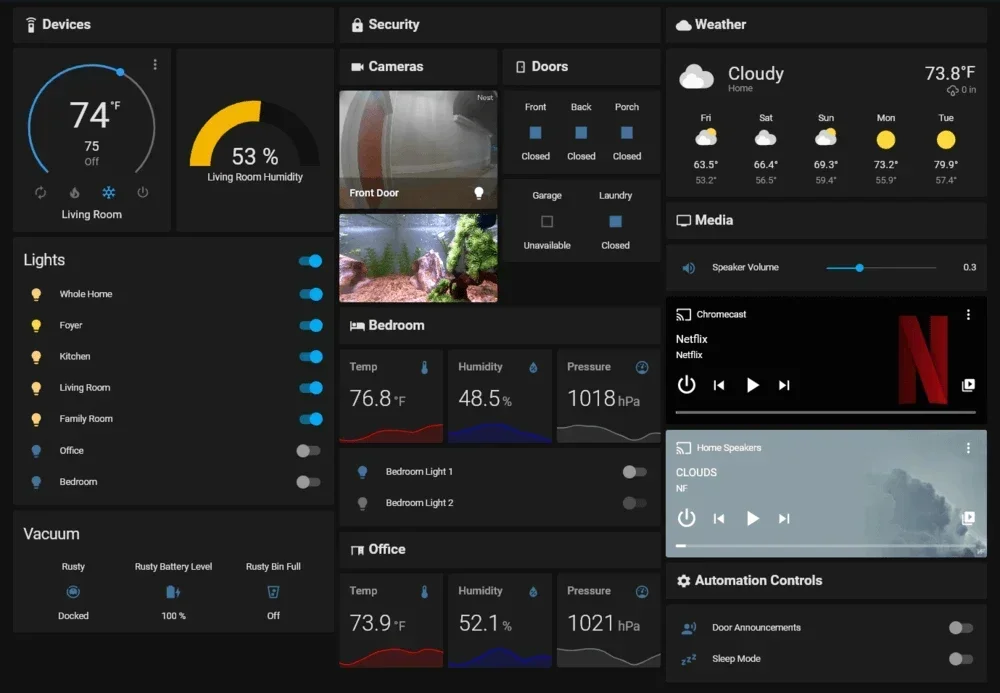

Proyecto 1: ¿Qué necesitas para un hogar inteligente personal basado en la red Matter?
(https://community.dfrobot.com/makelog-313758.html)
Introducción: A medida que avanza la tecnología, los hogares inteligentes se han convertido en una parte integral de nuestras vidas.Entre todas las soluciones de hogar inteligente, las basadas en la red Matter están ganando popularidad debido a su apertura, interoperabilidad y seguridad.Entonces, ¿qué necesitamos para configurar un sistema doméstico inteligente basado en Matter?

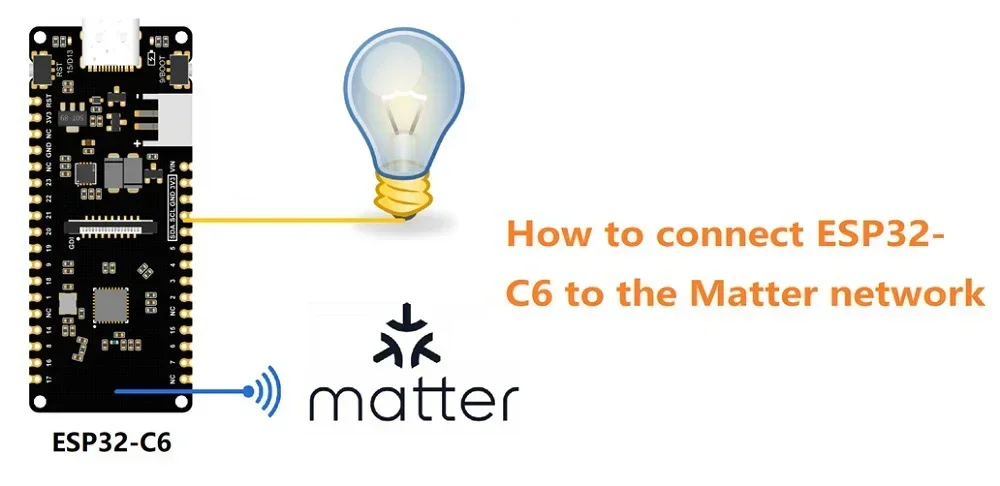

Proyecto 2: Cómo conectar ESP32-C6 a la red Matter
(https://community.dfrobot.com/makelog-313735.html)
Introducción: En esta guía, utilizaremos el ESP32-C6 para crear una bombilla inteligente e integrarla en una red Matter.
Nota: La placa de desarrollo FireBeetle 2 ESP32 C6 IoT utilizada en este proyecto se puede reemplazar completamente con Beetle ESP32-C6.

Documentos

Producto wiki:https://wiki.dfrobot.com/SKU_DFR1117_Beetle_ESP32_C6
Hoja de datos del chip ESP32-C6:https://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/5eeffd974782b6cc442f7a2ee7f00577.pdf
Esquemas de hardware:https://dfimg.dfrobot.com/60c1e008bddfc41c3293de80/wiki/68dbe234c15e4e218d4c9b54a674ea61.pdf

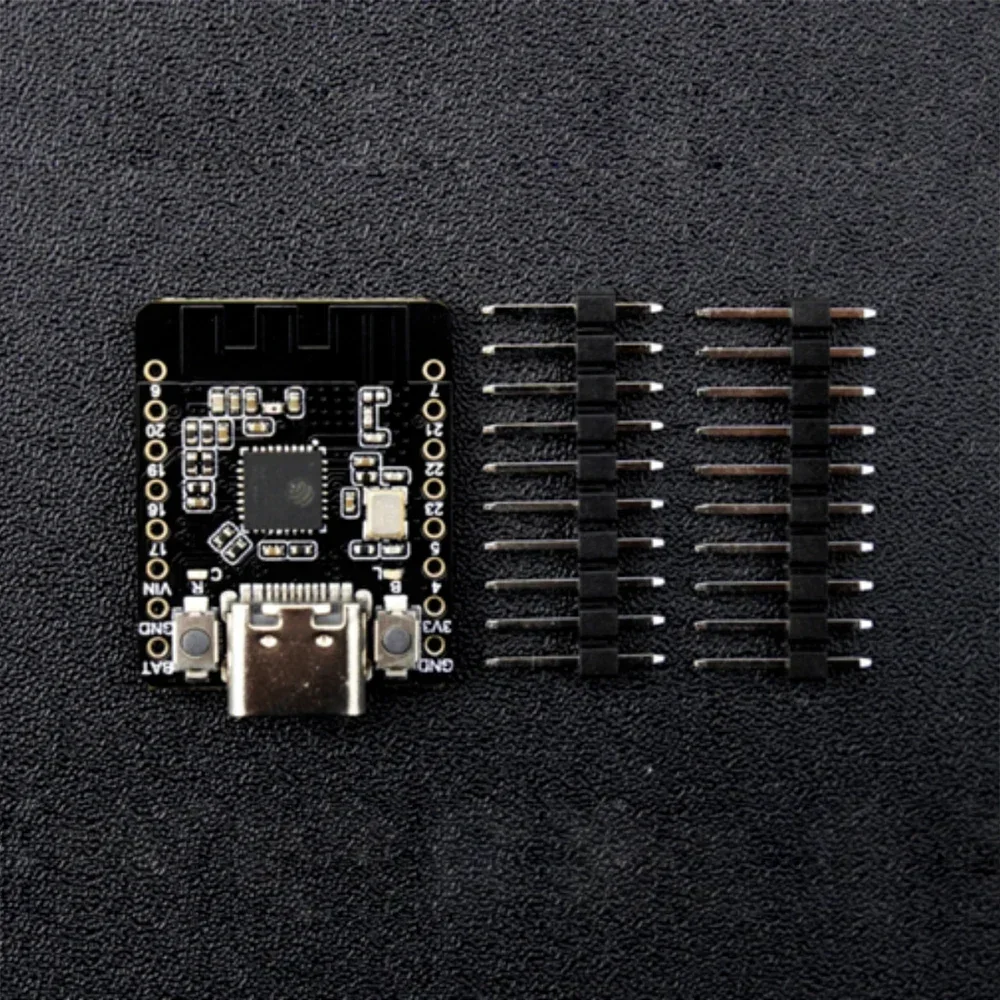

Lista de envío

Placa de desarrollo Mini Beetle ESP32 C6 x1
Conector de clavija de 10 pines-2,54 mm x2
