【Nota】
】WIFI-AIDA64-Función de pantalla secundaria No puede mostrar el escritorio de la ventana,
Simplemente muestre esta información: Uso de la CPU \ Frecuencia de CPU \ Temperatura de la CPU \ Ventilador de CPU \ Uso de GPU \ Frecuencia de GPU \ Temperatura de GPU \ Ventilador de GPU
】No proporcione el código fuente de firmware predeterminado, pero proporciona pantalla LVGL y ejemplos básicos táctiles.
【Descripción general】

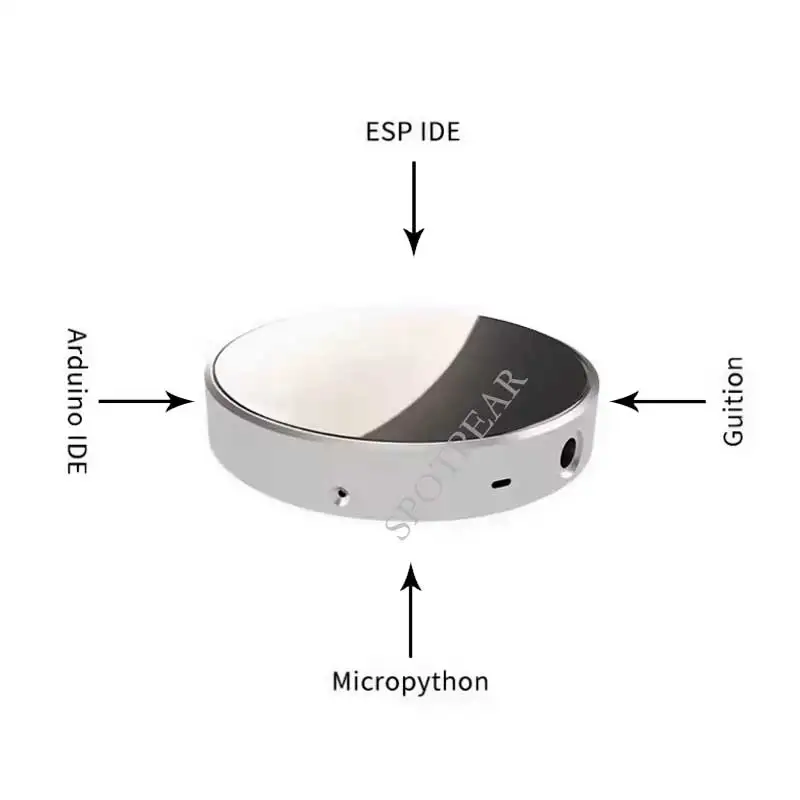

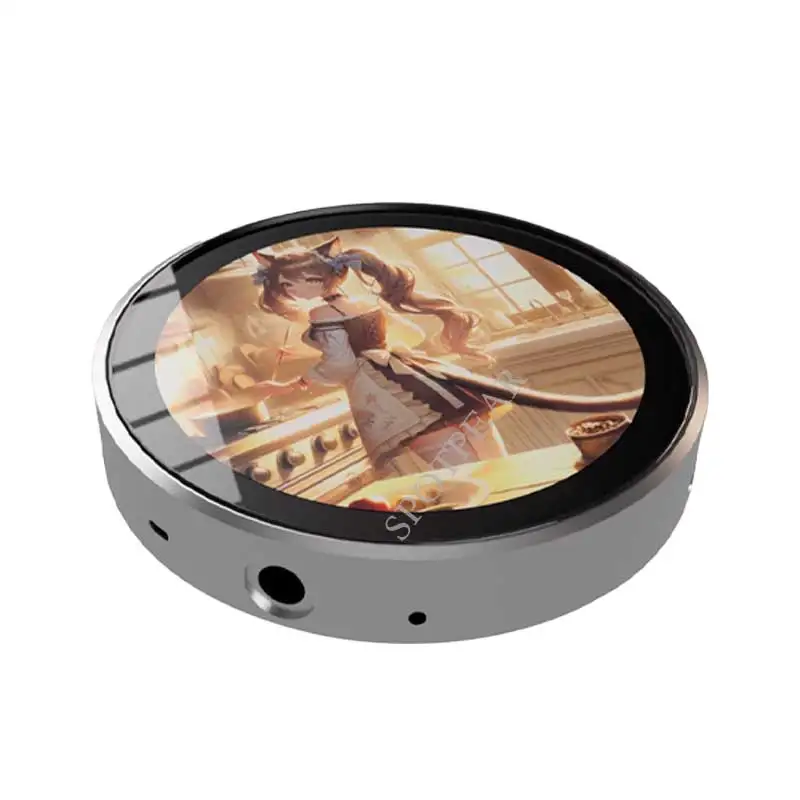

[]Este módulo LCD utiliza el chip ESP32-S3R8 como control principal.El control principal es una MCU de doble núcleo, integrada con las funciones WI-FI y Bluetooth BLE5.0, la frecuencia principal puede alcanzar los 240 MHz, el chip integra 520 KB de SRAM, 8 MB de PSRAM y 448 KB de ROM, y un flash adicional de 16 MB.La resolución de la pantalla es 360x360, táctil capacitiva.El módulo incluye pantalla LCD, circuito de control de retroiluminación, circuito de control de pantalla táctil, circuito de micrófono digital I2S, circuito de conversión digital a analógico I2S, interfaz de tarjeta TF, circuito de fuente de alimentación inalámbrico y el módulo admite el desarrollo secundario en entornos como Arduino IDE, IDE ESP, Micropython y GUITION.
[] Función de pantalla secundaria de computadora (AIDA64), 18 estilos integrados
[] Función de espectro de sonido
[] Función de reproducción de música MP3, puede agregar archivos MP3 usted mismo, puede decodificar MP3 de alta calidad de 320K
[] Función de marco de fotos electrónico, puedes agregar fotos tú mismo
[] Función de reproducción MJPEG, puede agregar archivos MJPEG usted mismo
[] Función de visualización del clima dinámica en tiempo real
[] Función de visualización del reloj temático, 4 relojes temáticos de anime integrados
[] Función de fuente de alimentación inalámbrica (admite el protocolo QI), con banco de energía inalámbrico para lograr un verdadero efecto inalámbrico
[] Actualizas posteriores de la función del producto
La pantalla secundaria AIDA64 y el reloj meteorológico de este dispositivo deben estar conectados en red para su uso.
Después de encenderlo, el dispositivo abrirá automáticamente un AP llamado My-Ap y la contraseña será12345678.Conéctese a este AP con su teléfono móvil y la página de configuración de red aparecerá después de un tiempo, buscará automáticamente puntos de acceso en el entorno actual, seleccione su punto de acceso e ingrese la contraseña para completar la configuración de la red.Una vez completada la configuración de la red, la pantalla obtendrá una dirección IP, que se podrá ver en la página WIFI en la configuración.
Nota: Algunos teléfonos móviles desconectarán automáticamente el punto de acceso y utilizarán la red 5G una vez que descubren que el punto de acceso no puede conectarse a Internet.En este momento, debe conectarse nuevamente al AP.Si la página de configuración de la red no aparece después de conectarse al AP, ingrese 192.168.4.1 en el navegador móvil para abrirlo.
[] Operaciones básicas

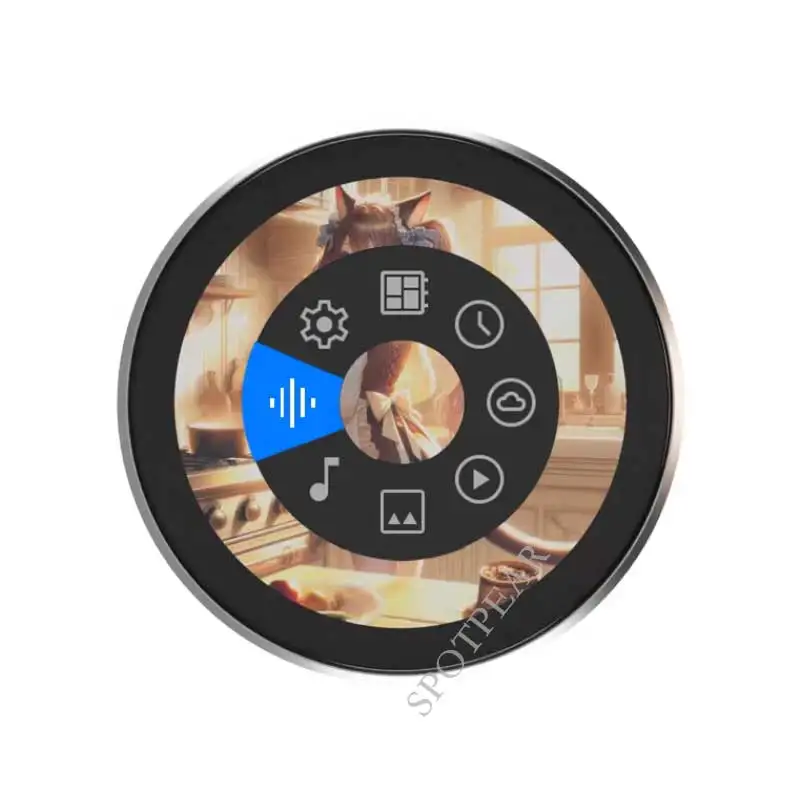

[] Muestra el menú principal
[] En las funciones de pantalla secundaria, captación de sonido, marco de fotos electrónico, reproducción MJPEG, clima y reloj, deslice de abajo hacia arriba en el área táctil para llamar al menú principal.
[] En la pantalla de la lista de reproducción de la página de reproducción de música, haga clic en "○" icono arriba para llamar al menú principal
[] En la página de configuración, haga clic en el icono " " para llamar al menú principal
[] Funcionamiento de cada función
[] Pantalla secundaria: deslice hacia la izquierda y hacia la derecha en el área de la pantalla para cambiar entre diferentes estilos de pantalla secundaria.
[] Reloj temático: desliza hacia la izquierda y hacia la derecha en el área de la pantalla para cambiar entre diferentes diales.
[] Clima: Ninguno
[] Reproducción MJPEG: deslice hacia la izquierda y hacia la derecha en el área de la pantalla para cambiar entre el archivo siguiente o anterior.
[] Álbum: Deslice hacia la izquierda y hacia la derecha en el área de la pantalla para cambiar entre el archivo siguiente o anterior.
[] Reproducción de música: dividida en página de reproducción y página de menú/lista.De forma predeterminada, la página de menú/lista escaneará y enumerará automáticamente los archivos mp3 en el directorio de música en la tarjeta TF.Haga clic en el nombre correspondiente para reproducir y ir a la página de reproducción.Haga clic en cualquier lugar de la pantalla de la página de reproducción para mostrar la página de menú/lista.Si no hay ninguna acción después de 3 segundos, la página de menú/lista se ocultará automáticamente.
[] Espectro de audio: Ninguno
[] Configuración: Todas las configuraciones se realizan en la página de configuración.Para prolongar la vida útil del flash, los cambios realizados en la página de configuración se guardarán en el flash solo al salir de la página de configuración.
[] Segundo método de control: control web
Después de conectarse correctamente a Internet, ingrese a la página de configuración, haga clic en WiFi, ingrese a la página WiFi, desplace hacia abajo y verá la dirección IP de la conexión actual.Ingrese la dirección IP de este dispositivo en el navegador de la computadora para ingresar a la página de control web.
[] Instrucciones detalladas para cada función
[] Función de pantalla secundaria de la computadora (AIDA64)
1.Encuentre un cliente AIDA64 activado (por usted mismo).
2.Menú [Alfejo] [Configuración] [LCD], seleccione Sensor remoto.
3.Puerto 80, complete la resolución de 1280 × 800 y verifique [Habilitar compatibilidad con pantalla LCD RemoteSensor].
4.Haga clic en [Proyecto LCD], haga clic en [Importar] en la esquina superior derecha y luego seleccione el archivo aida_remote_1.85.rslcd proporcionado por nuestro archivo.
5.Después de importar, debe realizar algunas configuraciones, debido a que la tarjeta de red del disco duro de la placa base de la CPU GPU de cada persona es diferente, configure uno por uno, 8 parámetros Uso de la CPU \ Frecuencia de CPU \ Temperatura de CPU \ Ventilador de CPU \ Uso de GPU \ Frecuencia de GPU \ Temperatura de GPU \ ventilador de GPU.
6.Tenga en cuenta que no debe modificar el texto en "Mostrar etiqueta", "Mostrar unidad" debe completarse en "^" (sin marcas de cotización); de lo contrario, el dispositivo no podrá detectarse.
7.Una vez completadas todas las modificaciones, haga clic en Aceptar y luego minimice AIDA64.Puede configurarlo para que se inicie automáticamente cuando la computadora se inicia en la configuración.(Configuración, general, ejecute AIDA64 cuando comienza Windows).
8.Acceda a la dirección IP de la pantalla a través de la página web, configure la dirección IP de su computadora (es decir, la IP de la computadora ejecuta AIDA64) en la "Dirección del host de pantalla secundaria" en la parte inferior y luego guarde.
Si se ocupa el puerto local 80, debe agregar un colon al final y agregar un puerto personalizado.
Por ejemplo,
192.168.0.100 utiliza la dirección host de 192.168.0.100 y el puerto predeterminado es 80
192.168.0.100:9223 utiliza la dirección del host de 192.168.0.100 y utiliza el puerto 9223
Tenga en cuenta que el colon es un colon inglés ":".
9.Permita que AIDA64 acceda a la red a través del firewall, o abra manualmente el puerto TCP 80 (o su puerto personalizado), ¡importante!https://jingyan.baidu.com/article/af9f5a2d2ea83543140a4584.html
[] Función de espectro de audio
La corrección de ganancia se puede realizar en la página web, con un total de 4 niveles.Ajústelo al nivel apropiado para asegurarse de que el espectro sea casi invisible en tiempos silenciosos.
[] Función de reproducción de música MP3
Coloque archivos mp3 por debajo de 320 kbps y una frecuencia de muestreo de 48000 o menos en el directorio de música de la tarjeta TF (cada vez que retire la tarjeta, la copie y la inserte nuevamente en el dispositivo, debe reiniciar el dispositivo, lo mismo que se muestra a continuación).
[] Función de marco de fotos electrónico
Coloque un archivo JPEG 360×360 en el directorio de imágenes de la tarjeta TF.
[] Función de reproducción MJPEG
Convierta el vídeo que se reproducirá en un archivo MJPEG de 360*360, FPS 25 y calidad de vídeo 7 a través de la herramienta de conversión mjpeg, y copie el archivo al directorio mjpeg de la tarjeta TF.
[] Función de visualización del clima en tiempo real
Configure el código de ciudad en la página web y utilícelo.Ingrese el nombre de la ciudad en la página web y haga clic en Guardar para generar automáticamente el código de la ciudad.Sin embargo, lleva tiempo actualizarse.Después de que la pantalla salga de la interfaz meteorológica, ingrese nuevamente a la interfaz meteorológica.Una vez que la actualización de la red se haya realizado correctamente, se obtendrá el clima de la ciudad correspondiente.
[] Función de visualización del reloj
