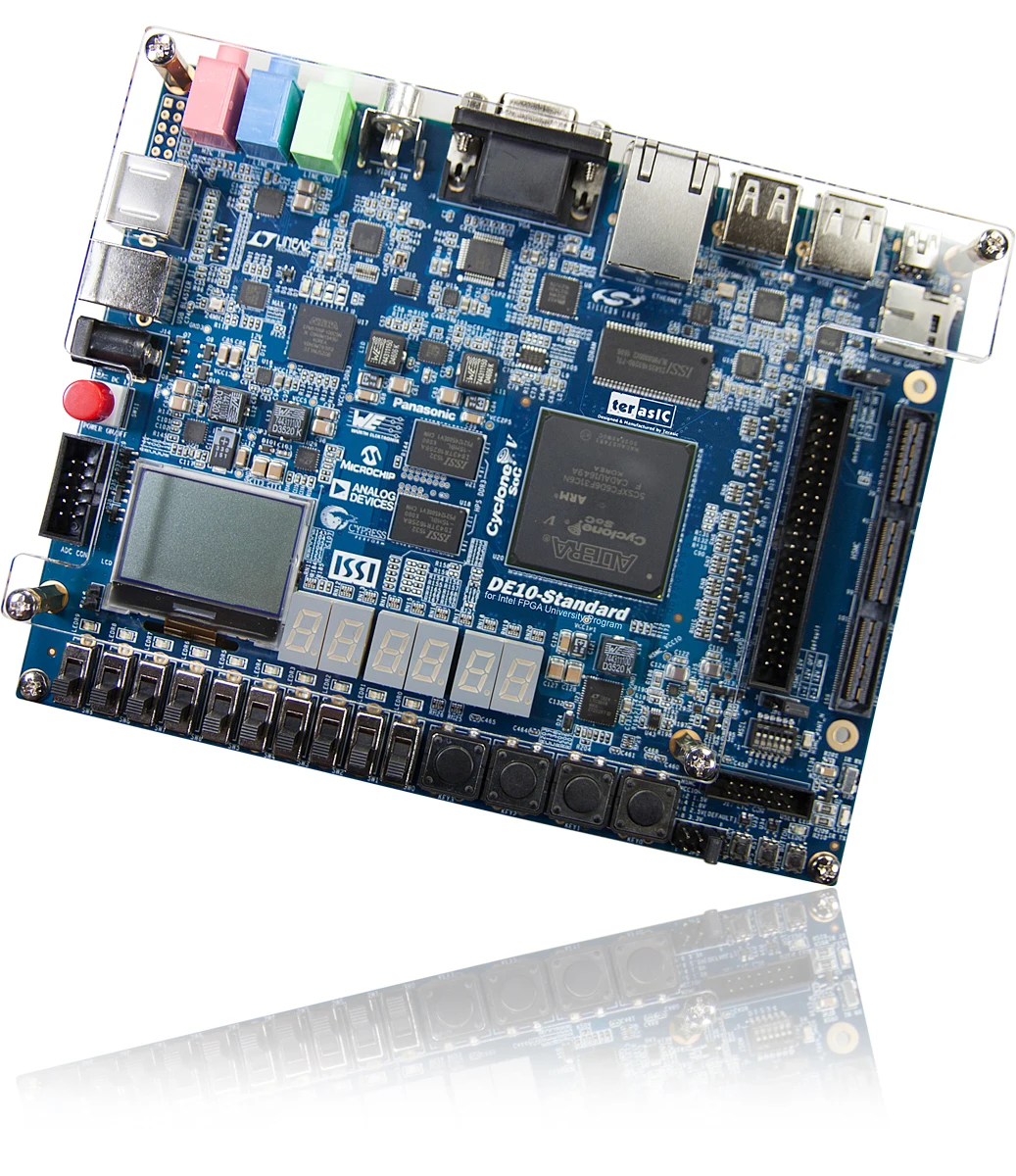

DE10 표준 개발 키트는 최고의 설계 유연성을 위해 최신 듀얼 코어 Cortex-A9 임베디드 코어와 업계 최고의 프로그래밍 가능 로직을 결합한 Intel SoC(시스템 온 칩) FPGA를 기반으로 구축된 강력한 하드웨어 설계 플랫폼을 제공합니다.이제 사용자는 고성능, 저전력 프로세서 시스템과 함께 엄청난 재구성 기능의 힘을 활용할 수 있습니다.Altera의 SoC는 고대역폭 상호 연결 백본을 사용하여 FPGA 패브릭과 원활하게 연결된 프로세서, 주변 장치 및 메모리 인터페이스로 구성된 ARM 기반 하드 프로세서 시스템(HPS)을 통합합니다.DE10-Standard 개발 보드에는 고속 DDR3 메모리, 비디오 및 오디오 기능, 이더넷 네트워킹 등과 같은 하드웨어가 포함되어 있습니다.
DE10-Standard 보드에는 사용자가 간단한 회로부터 다양한 멀티미디어 프로젝트에 이르기까지 다양한 설계 회로를 구현할 수 있는 많은 기능이 있습니다.
다음 하드웨어가 보드에 제공됩니다.
FPGA 장치
사이클론 V SX SoC—5CSXFC6D6F31C6N
110K LE, 41509 ALM
5,761Kbits 내장 메모리
6개의 FPGA PLL 및 3개의 HPS PLL
2개의 하드 메모리 컨트롤러
ARM 기반 하드 프로세서 시스템(HPS)
925MHz, 듀얼 코어 ARM Cortex-A9 MPCore 프로세서
512KB의 공유 L2 캐시
64KB의 스크래치 RAM
DDR2, DDR3, LPDDR1 및 LPDDR2를 지원하는 멀티포트 SDRAM 컨트롤러
8채널 DMA(직접 메모리 액세스) 컨트롤러
구성 및 디버깅
직렬 구성 장치 – FPGA의 EPCS128
온보드 USB Blaster II(일반 유형 B USB 커넥터)
메모리 장치
FPGA의 64MB(32Mx16) SDRAM
HPS의 1GB(2x256Mx16) DDR3 SDRAM
HPS의 MicroSD 카드 소켓
의사소통
HPS의 USB 2.0 호스트 포트 2개(USB 유형 A 커넥터가 있는 ULPI 인터페이스)
HPS의 USB-UART(마이크로 USB 유형 B 커넥터)
HPS의 10/100/1000 이더넷
PS/2 마우스/키보드
IR 송신기/수신기
커넥터
40핀 확장 헤더 1개(전압 레벨: 3.3V)
HSMC 커넥터 1개(구성 가능한 I/O 표준 1.5/1.8/2.5/3.3V)
10핀 ADC 입력 헤더 1개
HPS의 LTC 커넥터 1개(SPI(직렬 주변 장치 인터페이스) 마스터 1개, I2C 1개 및 GPIO 인터페이스 1개)
디스플레이
24비트 VGA DAC
HPS 백라이트가 있는 128x64 도트 LCD 모듈
오디오
24비트 코덱, 라인 입력, 라인 출력 및 마이크 입력 잭
비디오 입력
TV 디코더(NTSC/PAL/SECAM) 및 TV-In 커넥터
ADC
샘플링 속도: 500KSPS
채널 번호: 8
해상도: 12비트
아날로그 입력 범위 : 0 ~ 4.096 V
스위치, 버튼 및 표시기
사용자 키 5개(FPGA x4, HPS x1)
10개의 사용자 스위치(FPGA x10)
사용자 LED 11개(FPGA x10, HPS x 1)
HPS 재설정 버튼 2개(HPS_RST_n 및 HPS_WARM_RST_n)7-세그먼트 디스플레이 x6
센서
HPS의 G-센서
힘
12V DC 입력

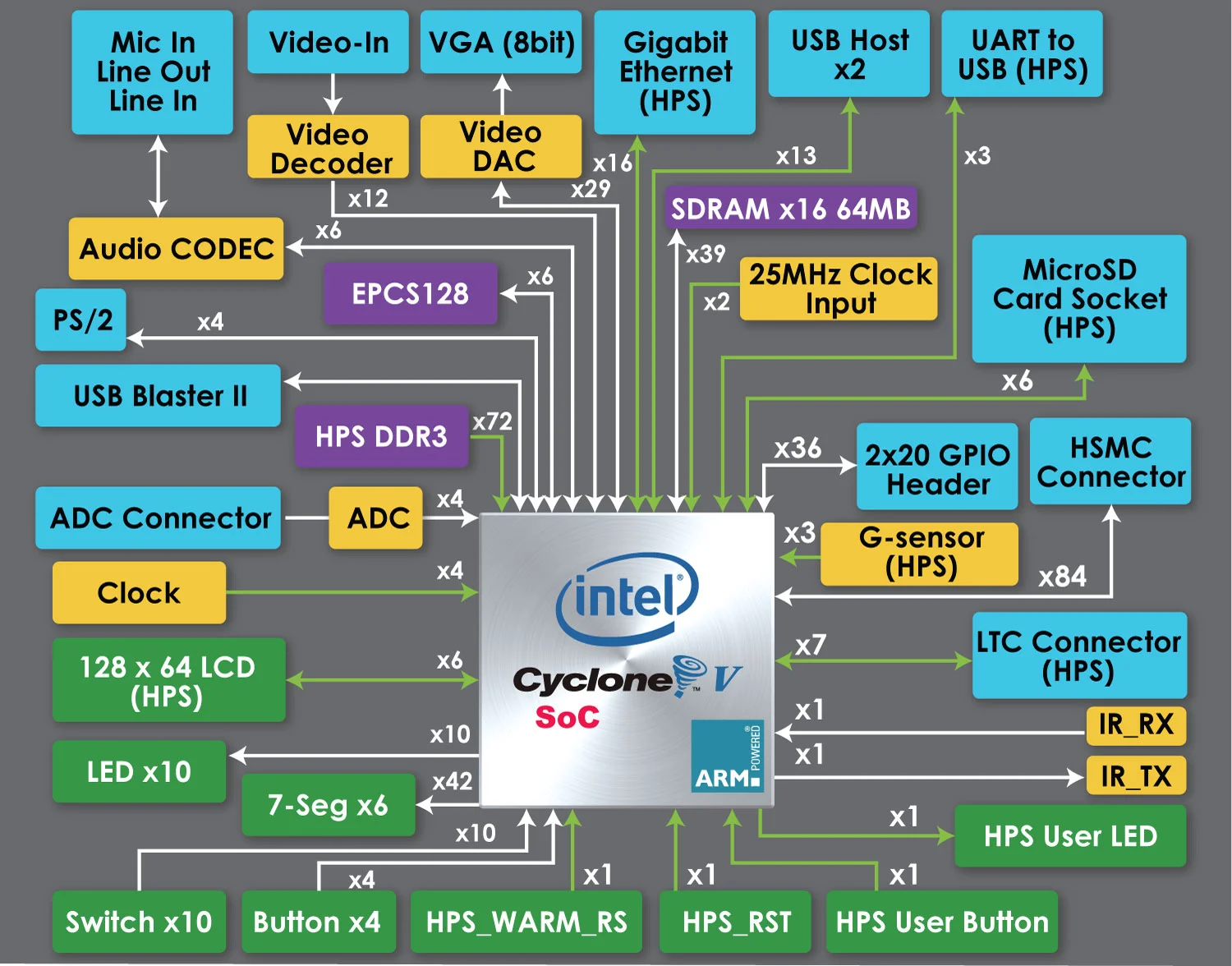

DE10 표준 보드의 블록 다이어그램

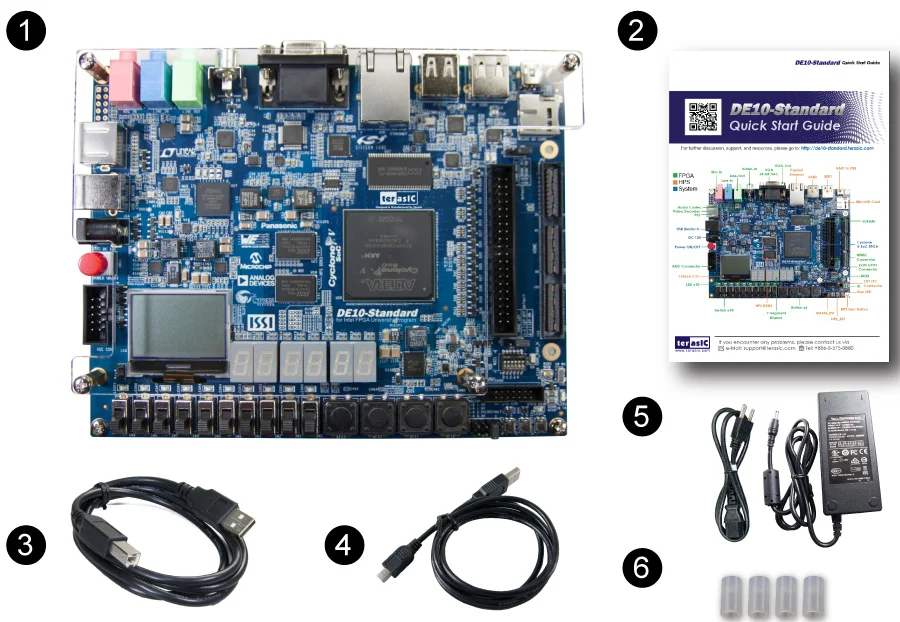

패키지
1.DE10-표준 보드
2.DE10-표준 빠른 시작 가이드
3.A-B형 USB 케이블
4.A형 - Mini-B USB 케이블
5.전원 DC 어댑터(12V)
6. 4개의 실리콘 풋스탠드
