DB9 a RJ10 RJ11 6P4C Convertidor Serial RS232 Cable de Consola BMS para Pylontech Phantom-S US2000 o US3000

Cable de consola BMS convertidor RS232 serie DB9 a RJ10 RJ11 6P4C para Pylontech Phantom-S US2000 o US3000

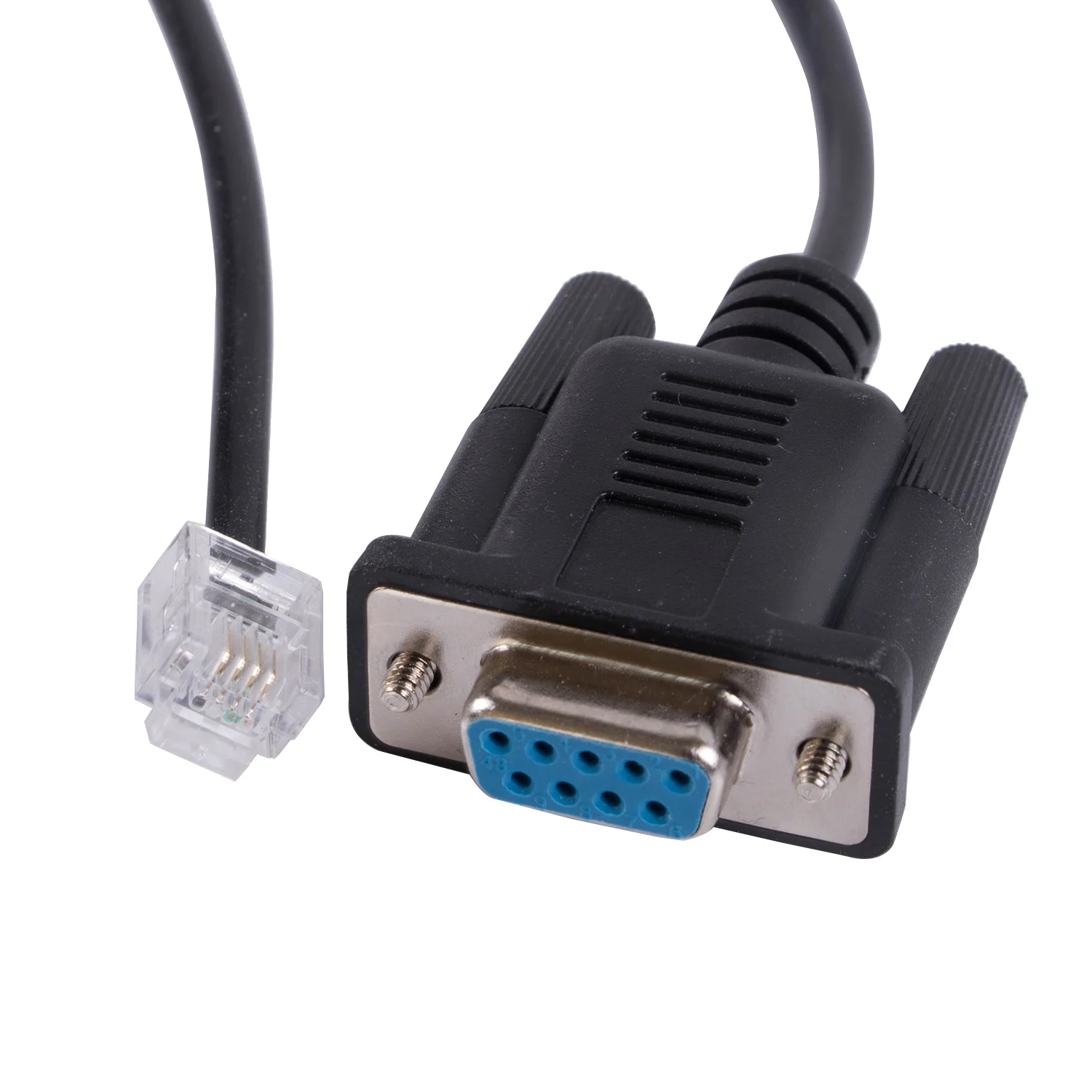

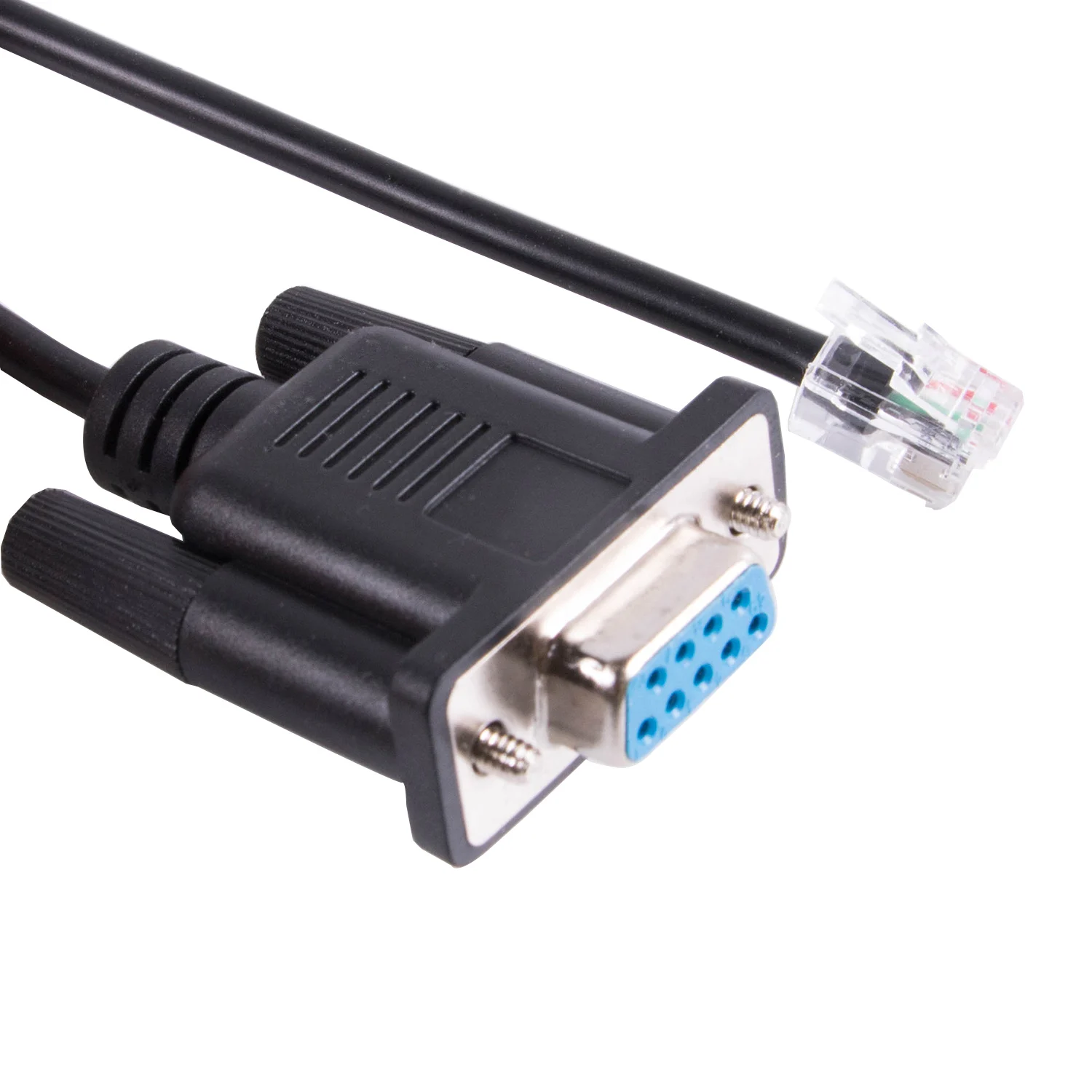

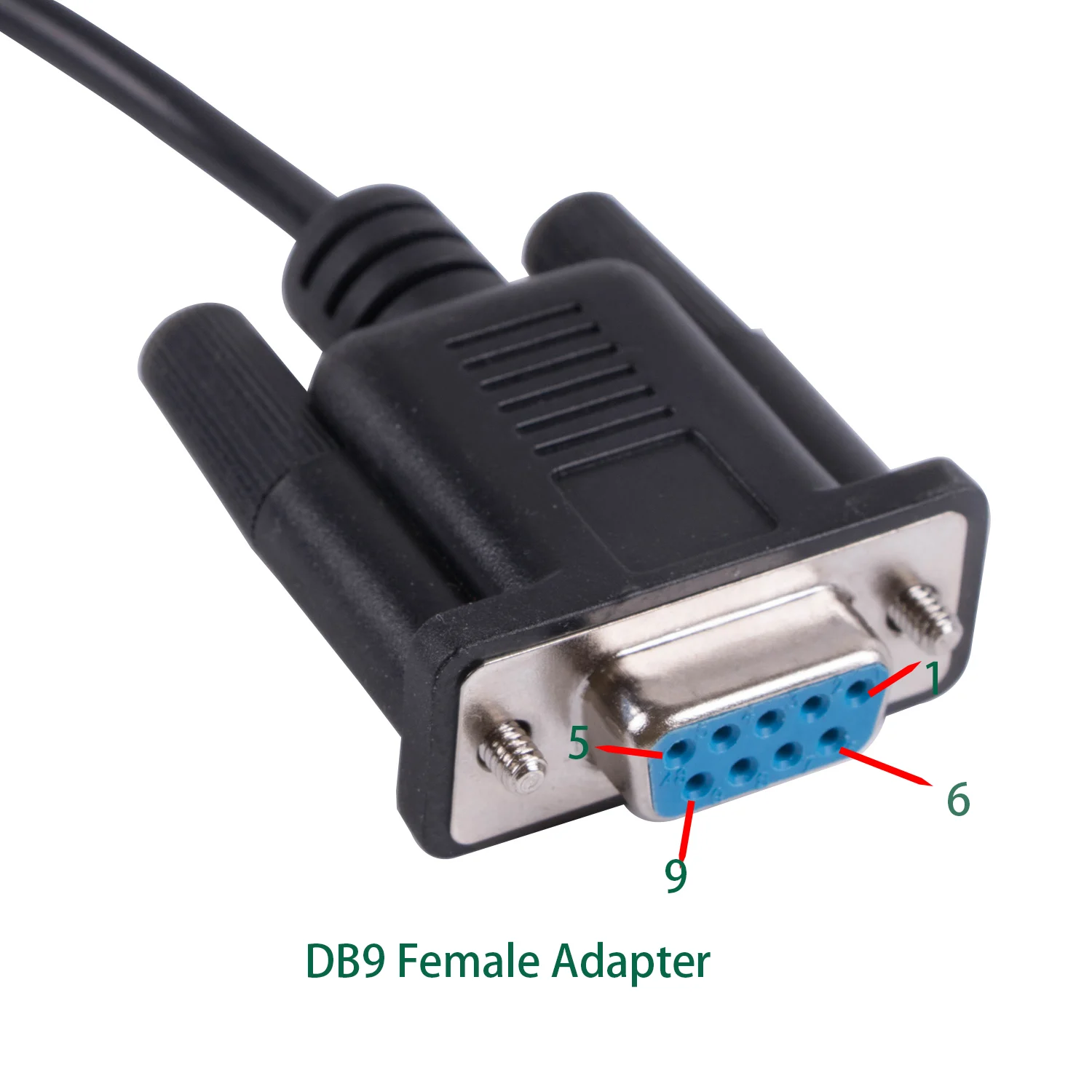

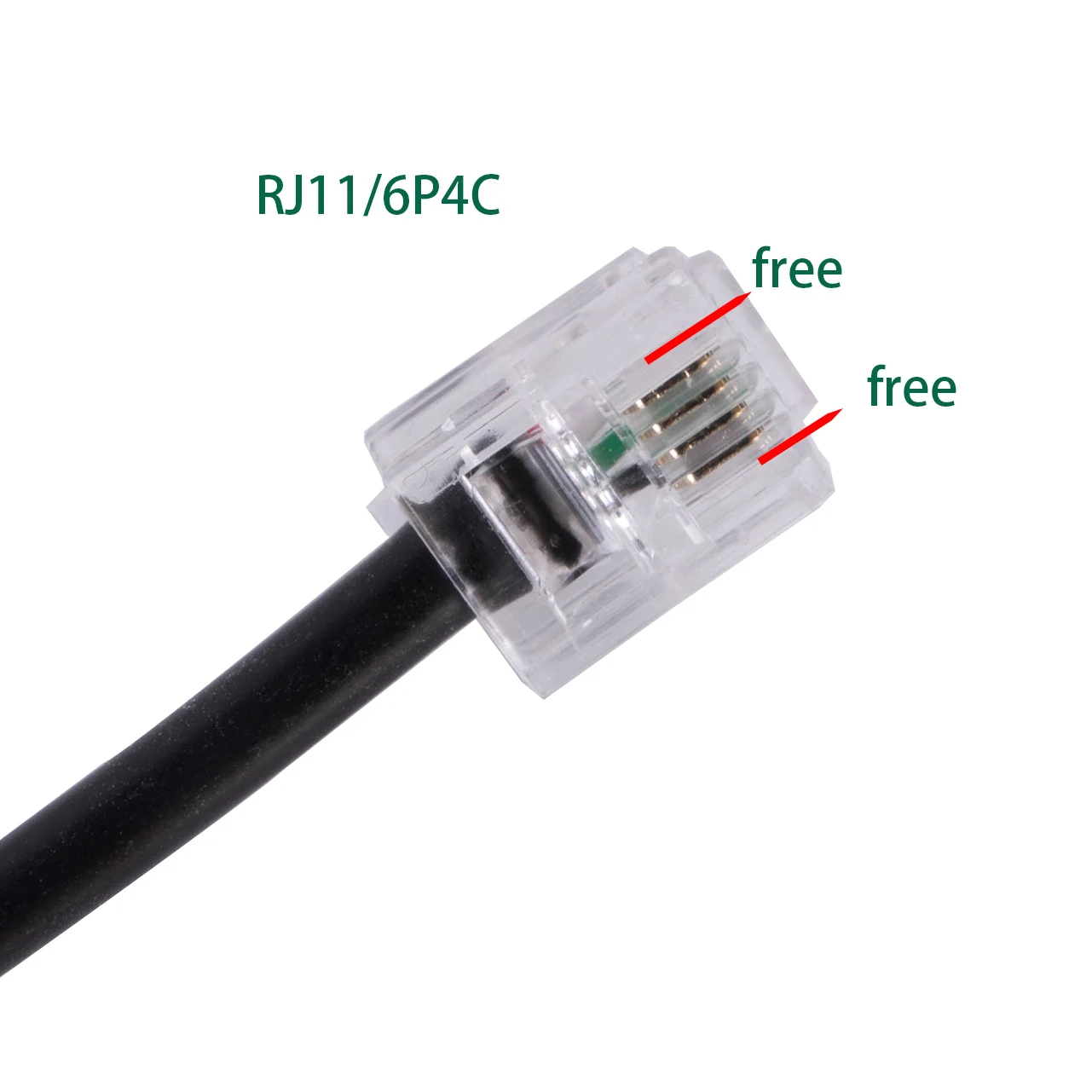

Cable de consola serie DB9 a RJ10 RJ11 6P4C

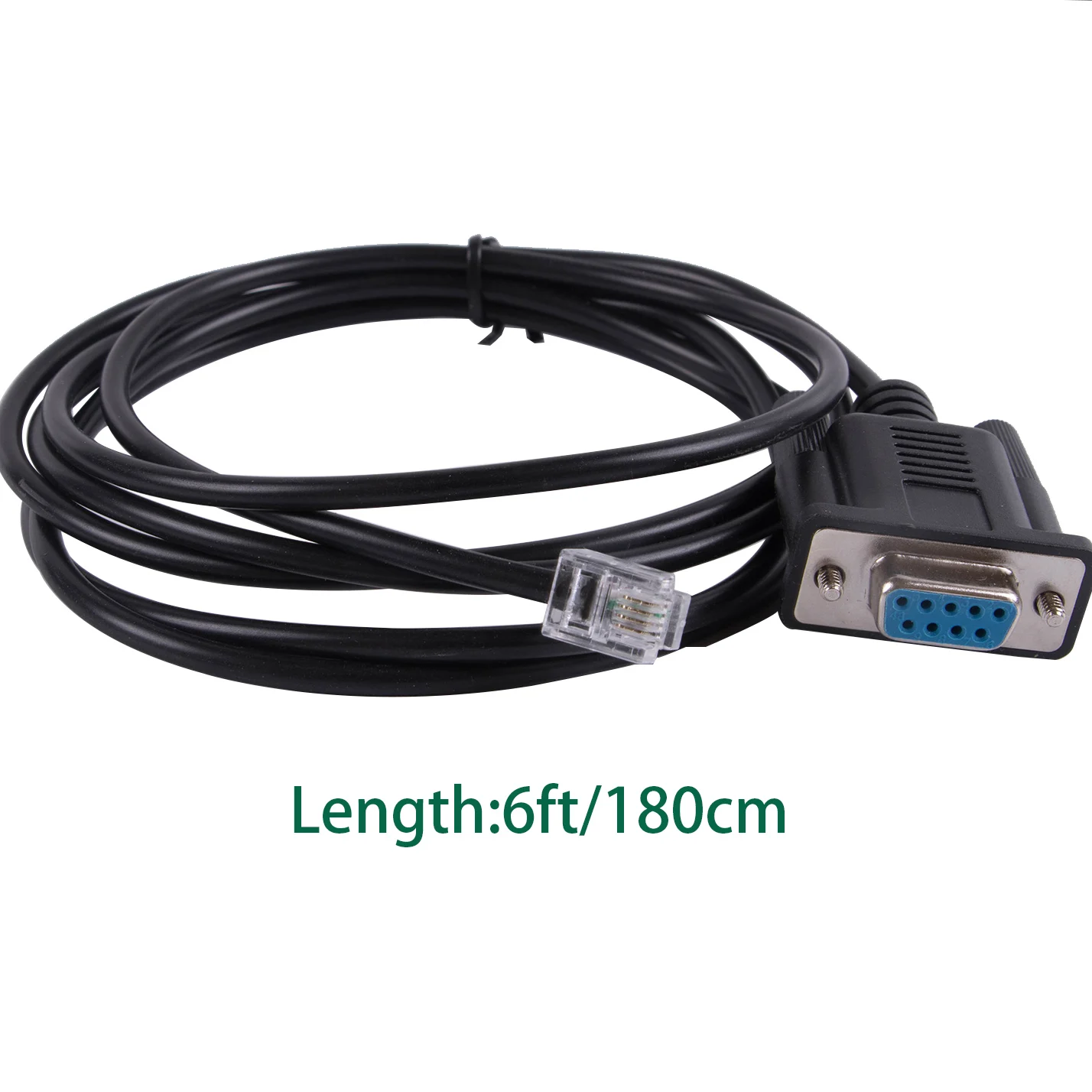

Longitud: 6 pies/180 cm

Material: cubierta de PVC, cables de cobre desnudos

Cumplimiento CE, Rohs

Aplicación: para visualización de baterías Pylontech Phantom-S US2000 o US3000

1. Conecte el conector RJ-11 del cable alPORCIÓN DE CONSOLAde laBRICK SUPERIORde tu pila de baterías.Sólo para estar seguro, el ladrillo superior es el que tiene LinkPort0 EMPTY.

2. Luego, conecte el cable al puerto serie de su computadora portátil o al adaptador USB2Serial.

3. Inicie la aplicación y elija el nombre del puerto serie según la configuración de su computadora portátil.IE COM1, COM2, COM6...

4. La velocidad de baudios es115200.

5. Si tienes más ladrillos de Pylon apilados, compruebala caja "Paralela" y selecciona la cantidad de ladrillos que tienes en una sola pila.

6. Haga clic en Aceptar para conectarse al BMS.

7. Si hizo todo correctamente, la aplicación escaneará todos los ladrillos y le mostrará los parámetros operativos, como voltajes de celda, corriente, temperatura, SoC...

8. Hay un par más de gráficos disponibles debajo del "Ventanas"menú, comoCurva de voltaje/amperios, etc.


9. Tenga cuidado, ya que esta herramienta también se utiliza para actualizar el firmware.Entonces, no arruines la batería...

Para los expertos, incluso existe la posibilidad de abrir un CLI, donde se puede consultar información mucho más detallada.
Puede configurar los valores, probar los circuitos, realizar el apagado, etc.
Este CLI es tan poderoso que en realidad hace miedo.

Bueno, si no eres un experto certificado de Pylontech, no lo toques, ¡por favor!
