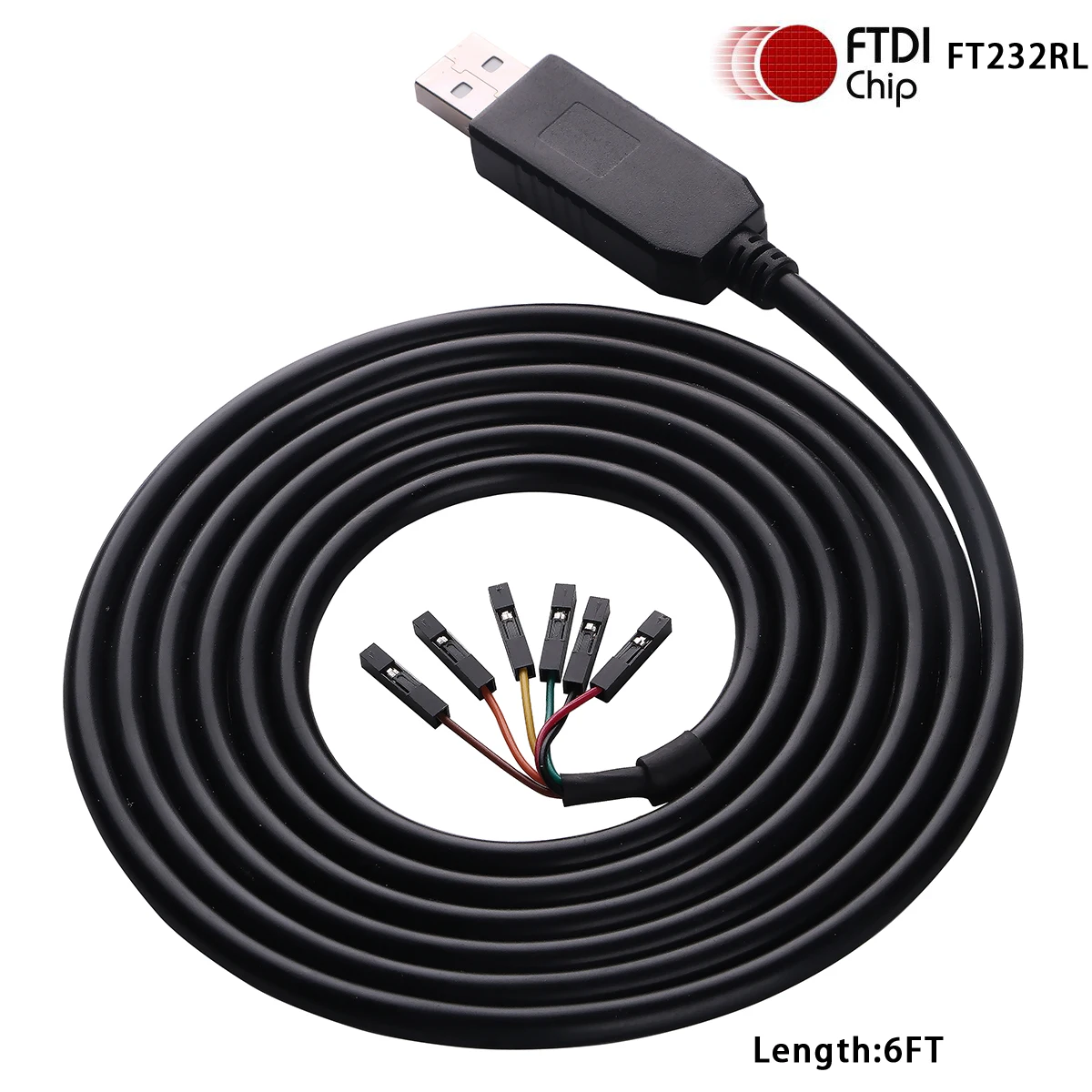

Cable Convertidor en serie de bloque de terminales de 16/3,3 V FTDI USB a 6 pines 2,54mm compatible con Win10

Un Área de usuario de la EEPROM interna está disponible para los diseñadores del sistema para permitir el almacenamiento de datos adicionales.

Los descriptores internos de EEPROM pueden ser
Programado en circuito, a través de USB sin ningún requisito de voltaje adicional. Se puede programar
Utilizando el software de utilidad FTDI llamado FT_PROG, que se puede descargar desde FTDI Utilities EN EL FTDI
Sitio web ().
Menor funcionamiento y suspensión de corriente. El FT232R tiene una corriente de suministro de funcionamiento baja de 15mA y un
Muy baja corriente de suspensión USB de aproximadamente 70μA. (Tenga en cuenta que durante el modo de suspensión, el
Dibujado por la aplicación no debe exceder los 2,5 mA para seguir cumpliendo con USB)
Bajo Consumo de ancho de banda USB. La interfaz USB del FT232R y, por lo tanto, el TTL-232R
Cables ha sido diseñado para utilizar lo menos posible del ancho de banda USB total disponible desde el USB
Controlador host.
Opción de unidad de salida alta. Los Pines de E/S de la interfaz UART en los cables de TTL-232R (RXD, TXD, RTS # y
CTS #) se puede configurar para usar la opción de unidad de salida alta del FT232R. Esta opción permite la E/S FT232R
Pines para conducir hasta tres veces el nivel de unidad de señal estándar. Esto permite conducir múltiples dispositivos,
O dispositivos que requieren una mayor fuerza de transmisión de señal para conectarse a los cables. Esta opción es
Habilitado en la EEPROM interna.
Inversión de señal UART Pin. El sentido de cada una de las ocho señales UART se puede invertir individualmente mediante
Configurar opciones en la EEPROM interna. Por ejemplo, CTS # (bajo activo) se puede cambiar a CTS
(Activo alto), o TXD se puede cambiar a TXD #.
ID FTDIChip™... El FT232R incluye el nuevo FTDIChip-ID™Característica de seguridad dongle. Este FTDIChip-ID™
Esta característica permite grabar un número único en cada cable durante la fabricación. Este número no puede ser
Reprogramado. Este número solo es legible a través de USB, se puede utilizar para formar la base de un dongle de seguridad.
Que se puede utilizar para proteger cualquier software de aplicación del cliente que se esté copiando. Esto permite la posibilidad
De usar los cables de la TTL-232R como dongle para la licencia de software. Además de esto, una licencia renovable
Esquema se puede implementar basado en el FTDIChip-ID™Número cuando está encriptado con otra información.
Este número cifrado se puede almacenar en el área de usuario de la EEPROM interna FT232R y se puede
Descifrado, luego comparado con el FTDIChip-ID protegido™Para verificar que una licencia es válida. Basado en web
Las aplicaciones se pueden utilizar para mantener las licencias de productos de esta manera. Una nota de aplicación,
Disponible en el sitio web de FTDI () describe esta característica.
Rendimiento EMI mejorado. Los cables de la TTL-232R están certificados por FCC y CE.
Rango de temperatura de funcionamiento extendido: los cables de La TTL-232R son capaces de funcionar sobre un
Rango de temperatura extendido de-40 ° a + 85 ° C, lo que permite su uso en automoción o industrial
Aplicaciones.

Controlador FTDI:¡Haga clic aquí!

Recordatorio especial: independientemente de lo que sea, el VCC es el mismo para 5V. La diferencia para el nivel TX RX CTS RTS TTL UART (3,3 V o 5V)

Acerca de FT232RL

El FT232R es el último dispositivo que se agrega a la gama de UART USB de FTDI
Interfaz de dispositivos de circuito integrado. El FT232R es un UART de USB a Serie.
Interfaz con salida de generador de reloj opcional, y el nuevo
¿FTDIChip-ID? Característica de seguridad dongle. Además, asíncrono y
Los modos de interfaz de bit Bang sincrónico están disponibles. USB a serie
Los diseños que utilizan el FT232R se han simplificado aún más por completo.
Integrando la EEPROM externa, el circuito de reloj y las resistencias USB en
El dispositivo.

El
FT232R añade dos nuevas funciones en comparación con sus predecesores,
Lo que lo convierte efectivamente en un chip "3 en 1" para algunas áreas de aplicación. El
Reloj generado internamente (6MHz, 12MHz, 24 y 48MHz) puede ser
Sacado del dispositivo y utilizado para accionar un microcontrolador o
Lógica externa. Un número único (¿El FTDIChip-ID?) está grabado en el
Dispositivo durante la fabricación y es legible a través de USB, formando así el
Base de un dispositivo de seguridad que se puede utilizar para proteger al cliente
Se copia el software de la aplicación.

• Interfaz de transferencia de datos serie asíncrona de USB de un solo chip.

• Todo el protocolo USB se maneja en el chip: no se requiere programación de firmware específica de USB.

• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.

• Hardware totalmente asistido o software X-On / X-Off.

• Velocidades de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y de 300 baudios a 1 Megabaud (RS232).

• Soporte integrado para caracteres de evento y condición de salto de línea.

• ¿Nuevo USB FTDIChip-ID? Característica.

• Nuevos Pines de E/S CBUS configurables.

• Control de búfer de transmisión automática para aplicaciones RS485.

• Transmite y recibe señales de accionamiento LED.

• Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.

• FIFO recibe y transmite búferes para un alto rendimiento de datos.

• Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.

• Tiempo de espera de recepción ajustable.

• Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.

• Nueva opción de modo CBUS bit Bang.

• Integrado
  EEPROM interno de 1024 bits para configuración de E/S y almacenamiento de USB VID,
  PID, número de serie y cadenas de descripción del producto.

• Dispositivo suministrado preprogramado con número de serie USB único.

• Soporte para suspensión/reanudación USB.

• Compatible con configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.

• Convertidor de nivel de 3,3 V integrado para E/S USB.

• Convertidor de nivel integrado en UART y CBUS para interfaz a 5V-1,8 V Logic.

• Verdadera Salida de unidad CMOS de 5V/3,3 V/2,8 V/1,8 V y entrada TTL.

• Opción de unidad de salida de PIN de E/S alta.

• Resistencias USB integradas.

• Circuito de encendido y reinicio integrado.

• Reloj totalmente integrado: no se requiere Cristal, oscilador o resonador externo.

• Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.

• Opción de inversión de señal UART.

• Modo de transferencia masiva USB.

• Operación de suministro único de 3,3 V a 5,25 V.

• Bajo funcionamiento y corriente de suspensión USB.

• Bajo Consumo de ancho de banda USB.

• Controlador de host UHCI / OHCI / EHCI compatible.

• Compatible con USB 2,0 de velocidad completa.

• -40 °C a 85 °C Rango de temperatura de funcionamiento extendido.

Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:

• Ventanas 10

• Ventanas 8,1x64

• Ventanas 8

• Ventanas 8x64

• Windows Servidor2012

• Servidor Windows 2008 R2

• Ventanas 7

• Ventanas 7x64

• Servidor Windows 2008

• Windows Server 2008x64

• Windows Vista

• Windows Vista x64

• Servidor Windows 2003

• Windows Server 2003x64

• Windows XP

• Windows XP x64

• Windows ME

• Ventanas 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (versión 4,2 y superior)

• Android

• Windows RT

Soporte para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7.0

Compatibilidad con versiones anteriores de Windows Desktop

NOTA:
Microsoft ha finalizado el soporte para certificar XP y VISTA a través de su
Programa de prueba WHCK. Como tal, las construcciones actuales seguirán funcionando en XP y
VISTA pero no están certificados por Microsoft.

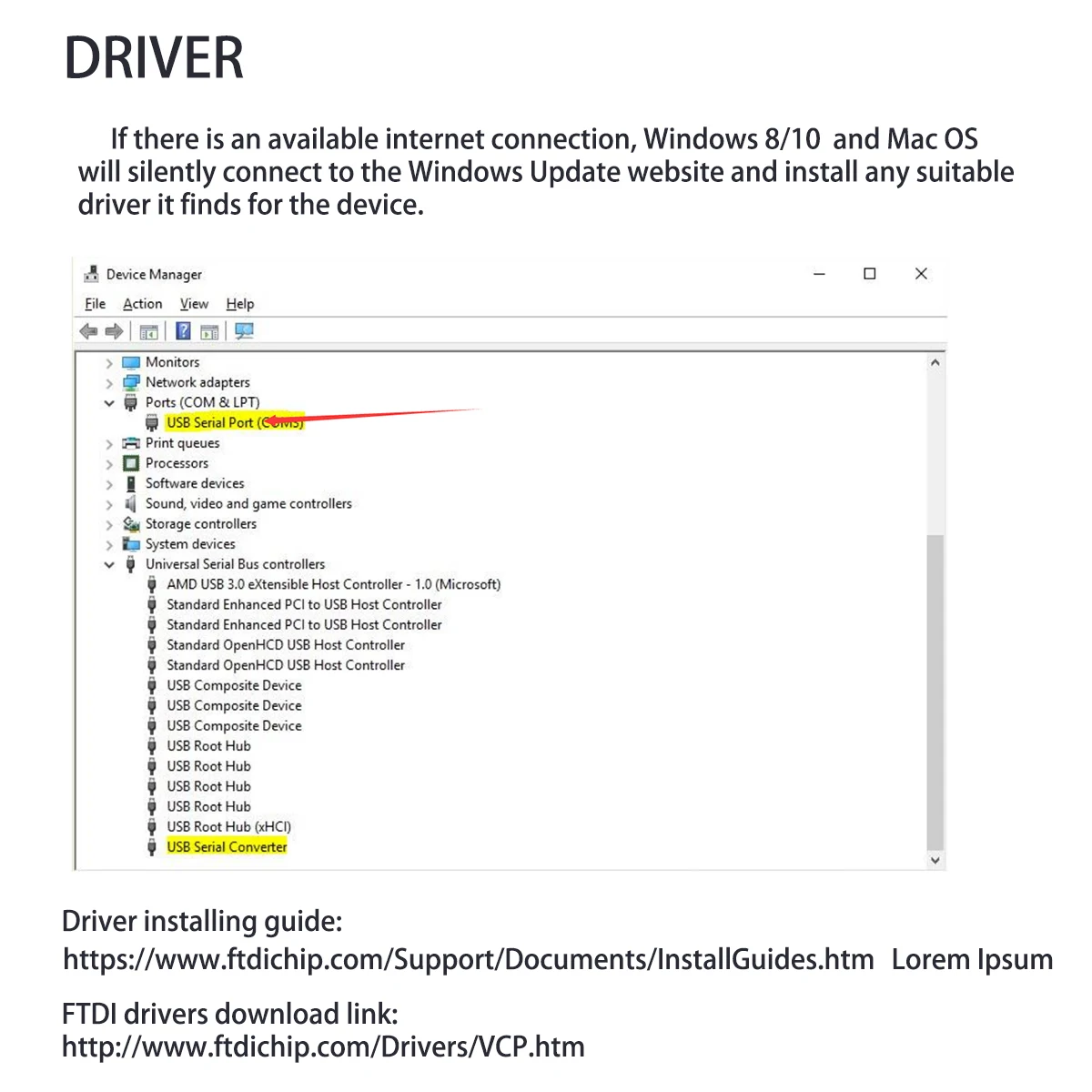

Diferencias EN LA API del controlador

Para
La mayoría de estos sistemas operativos tienen dos tipos de controladores disponibles:
Controladores de Puerto COM virtual (VCP) y controladores directos (D2XX). Controlador VCP
Emula un puerto serial de PC estándar de modo que el dispositivo USB pueda ser
Se comunica con un dispositivo RS232 estándar. El controlador D2XX permite
Acceso directo a un dispositivo USB a través de una interfaz DLL.

Para localizar los controladores que desea instalar para un dispositivo, seleccione cuál de los tipos de controladores desea usar (VCPOD2XX)
Y luego localice los sistemas operativos apropiados. Con la excepción
De Windows 98 y Windows ME, todos los dispositivos son compatibles con cada controlador
Paquete.

Si
Se requiere un controlador VCP para Android, consulte lo siguiente
Nota de aplicación: TN 132 Agregar dispositivos FTDI Soporte de controlador VCP a
Android
