Descripción
FT232RL original | Transmisión estable | Dispositivos múltiples | Sistemas múltiples
CATEGORÍA PRODUCTO

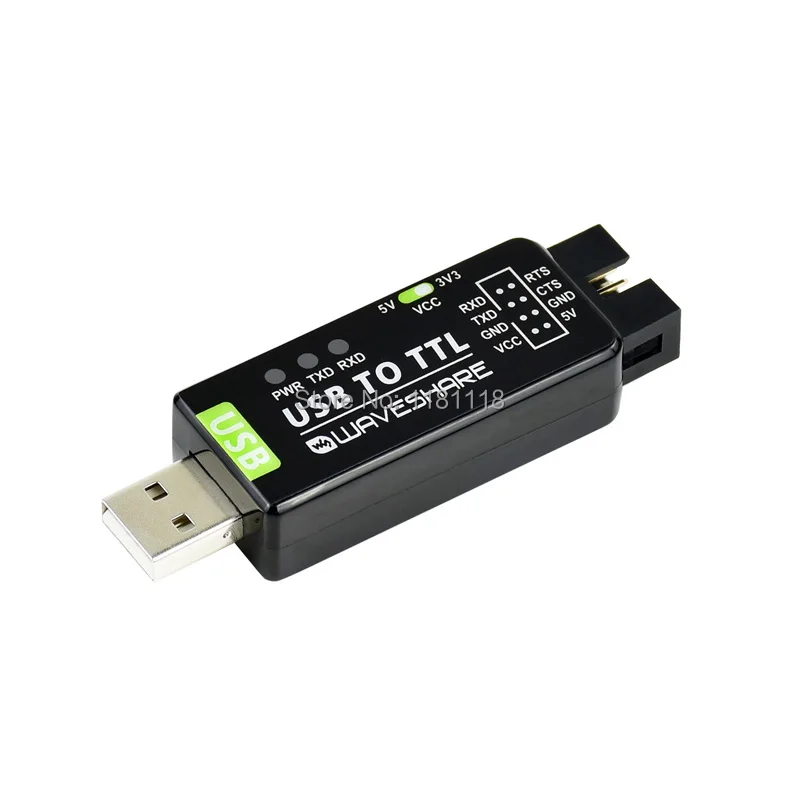

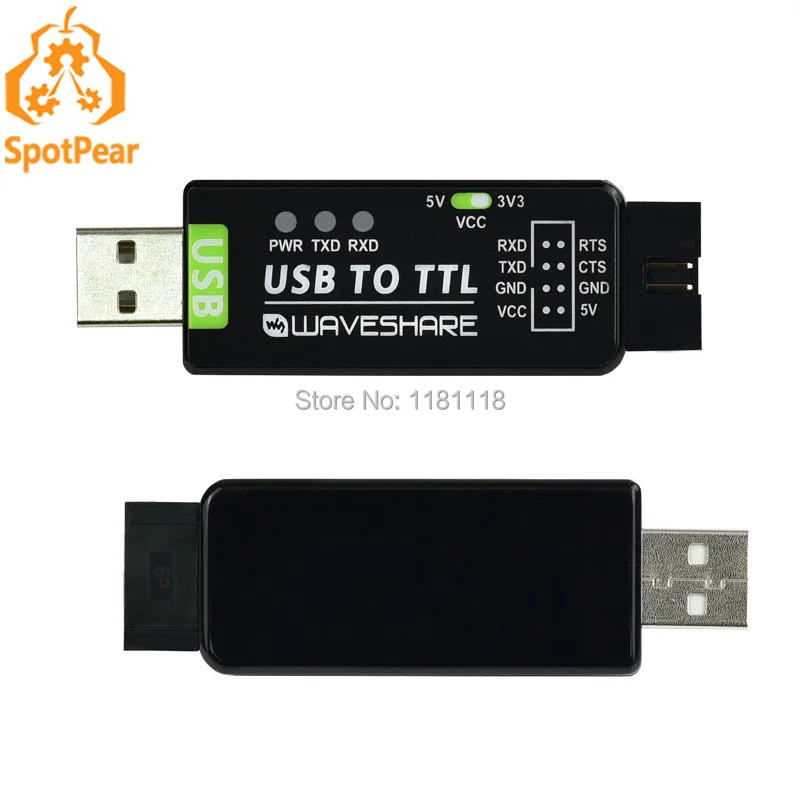

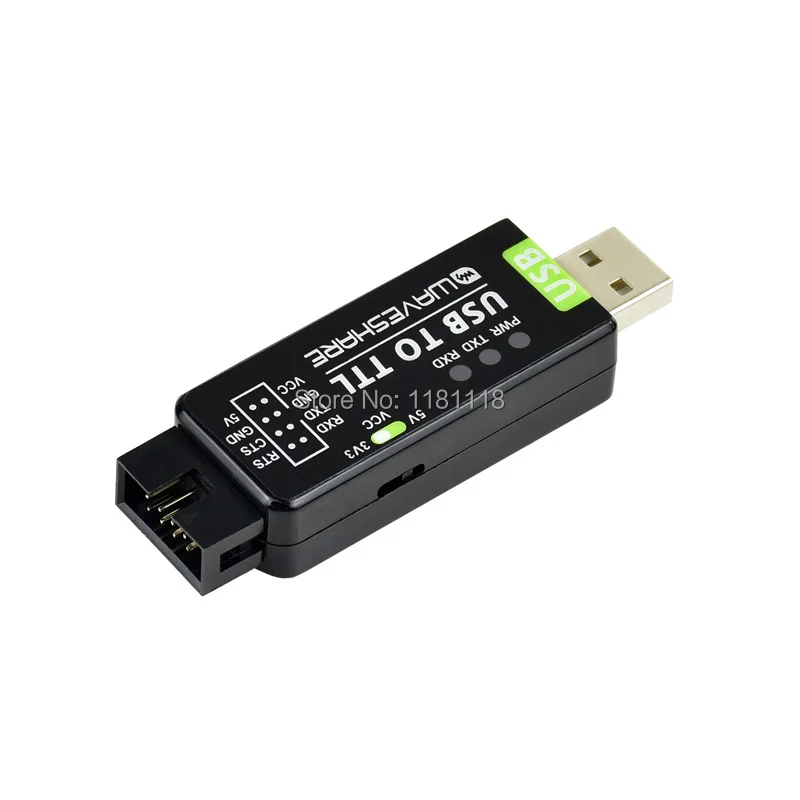

Convertidor USB industrial a TTL
PUERTO HOST
USB
TARIFA DE DATOS
300bps ~ 3Mbps
PUERTO DISPOSITIVO
UART
PUERTO USB
Conector: USB-A

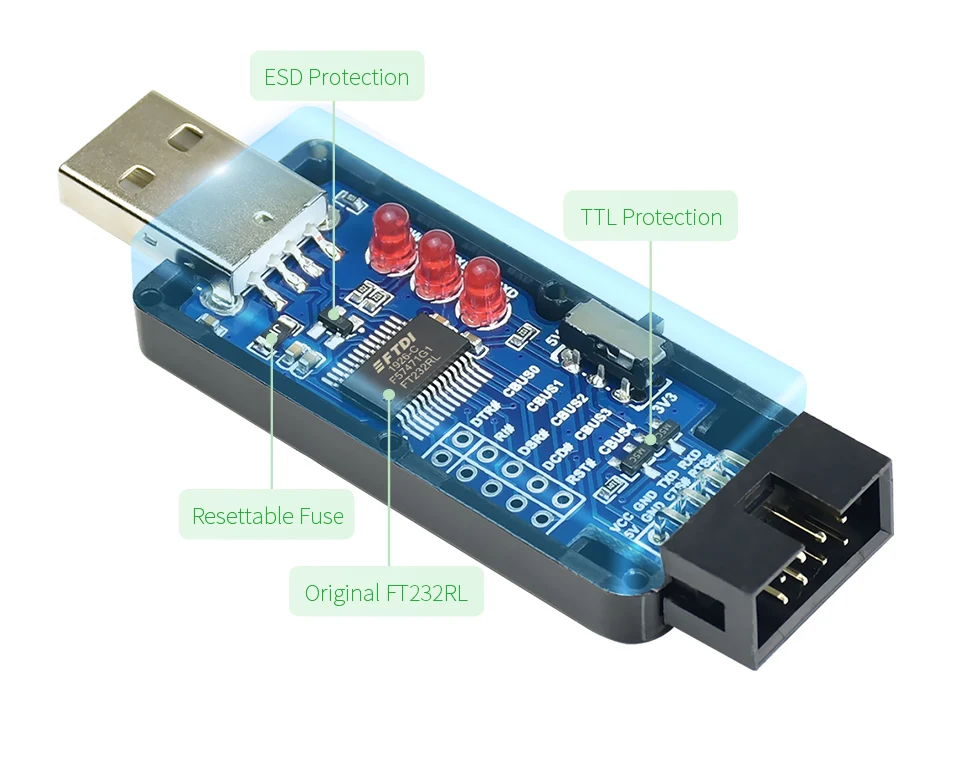

Protección: fusible reiniciable, protección ESD
PUERTO UART

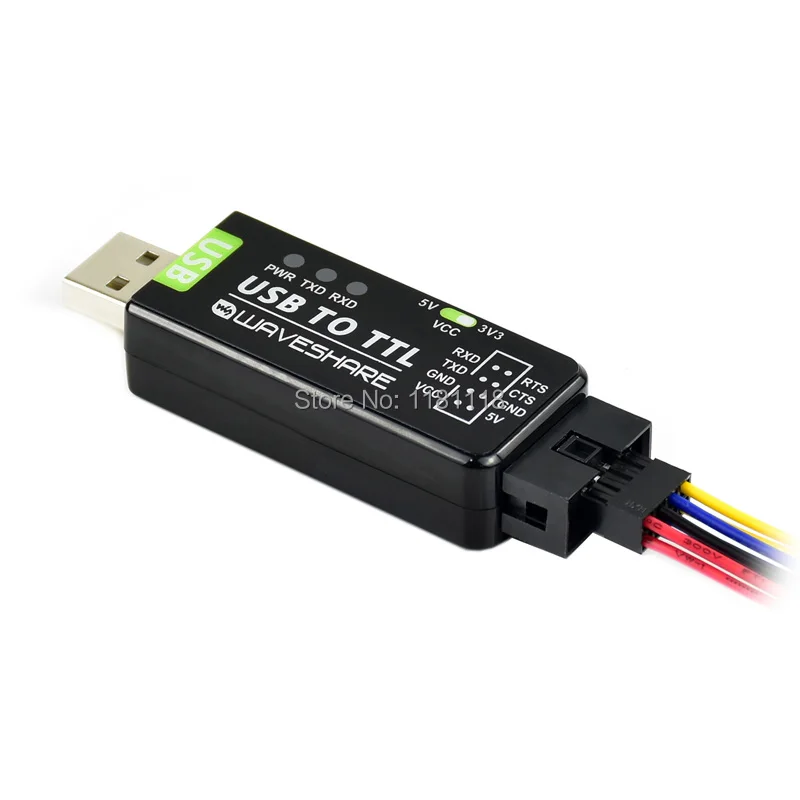

Conector: cabezal a prueba de fallos de 8 pines
Protección: diodo de protección IO

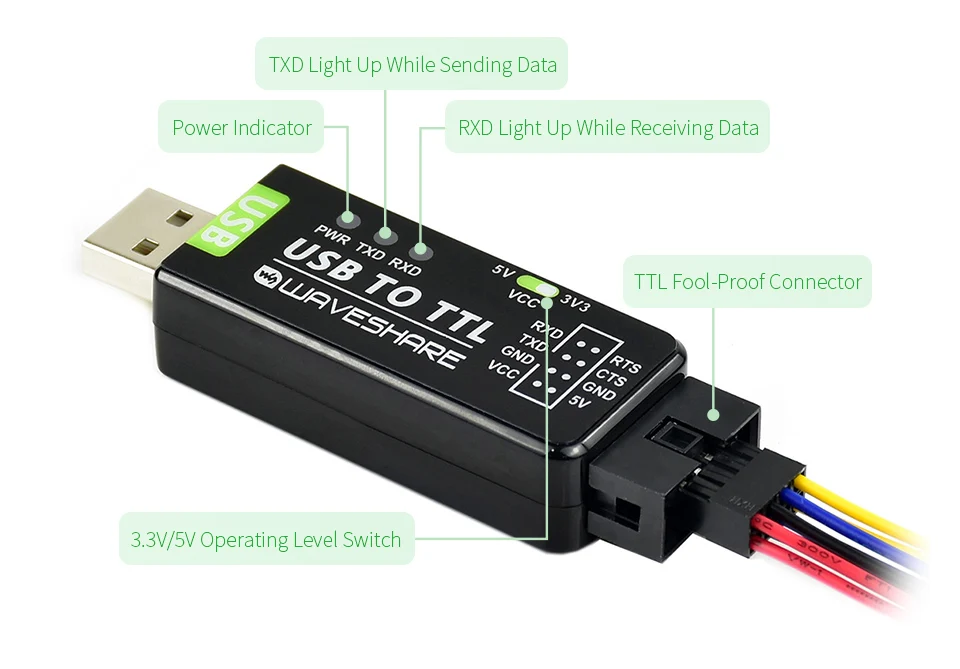

INDICADOR
PWR: Indicador de alimentación, se vuelve rojo cuando se detecta voltaje USB
TXD: Indicador TX, se vuelve rojo mientras el puerto USB envía datos
RXD: Indicador RX, se vuelve rojo mientras el puerto del dispositivo recibe datos

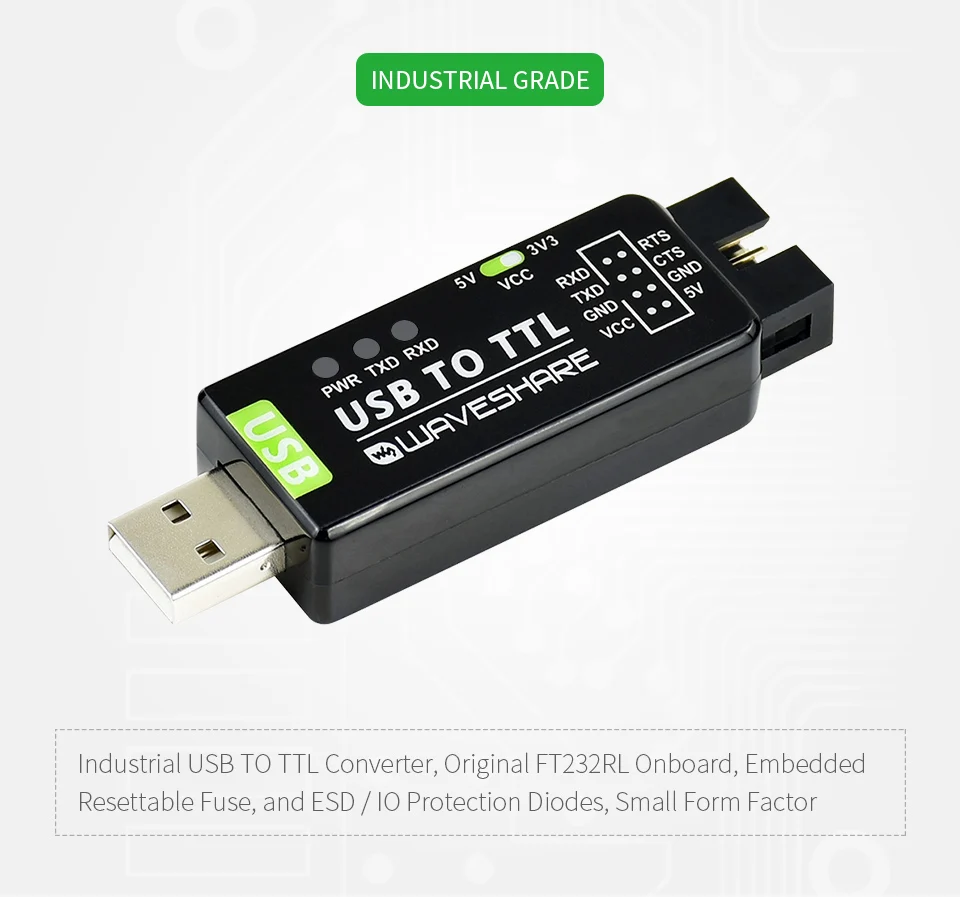

Adopta el convertidor FT232RL original, que proporciona una mejor estabilidad y compatibilidad, lo que permite la comunicación de alto rendimiento de grado industrial entre el ordenador y los dispositivos TTL
Compatible con sistemas populares como Win7/8/8.1/10/11, Mac, Linux, Android, WinCE...
Comprobando fácilmente el estado de funcionamiento, conveniente para Programar/depurar

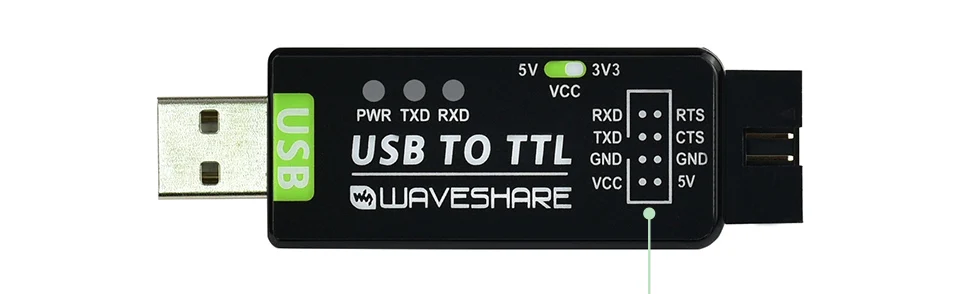

5V
Salida 5V
VCC
Salida de 3,3 V o 5V, configurada por interruptor
GND
Suelo
TXD
Conexión a MCU.RX (dirección de la señal: MCU.RX FT232 PC.TX)
RXD
Conexión a MCU.TX (dirección de la señal: MCU.TX FT232 PC.RX)
RTS
Conexión a MCU.CTS (dirección de la señal: MCU.CTS FT232 PC.RTS)
CTS
Conexión a MCU.RTS (dirección de la señal: MCU.RTS FT232 PC.CTS)
El cable USB no está incluido
Este convertidor está diseñado para funcionar a nivel TTL, NUNCA lo conecte al nivel RS232 para evitar daños

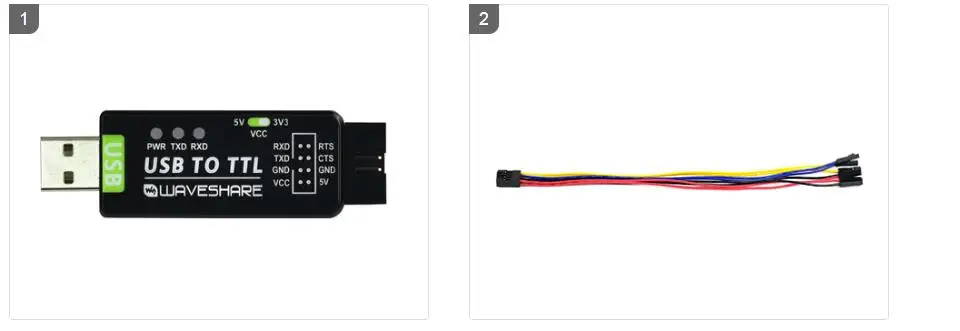

El paquete contieneUSB a TTL X1
Cable a prueba de 8 pines X1
