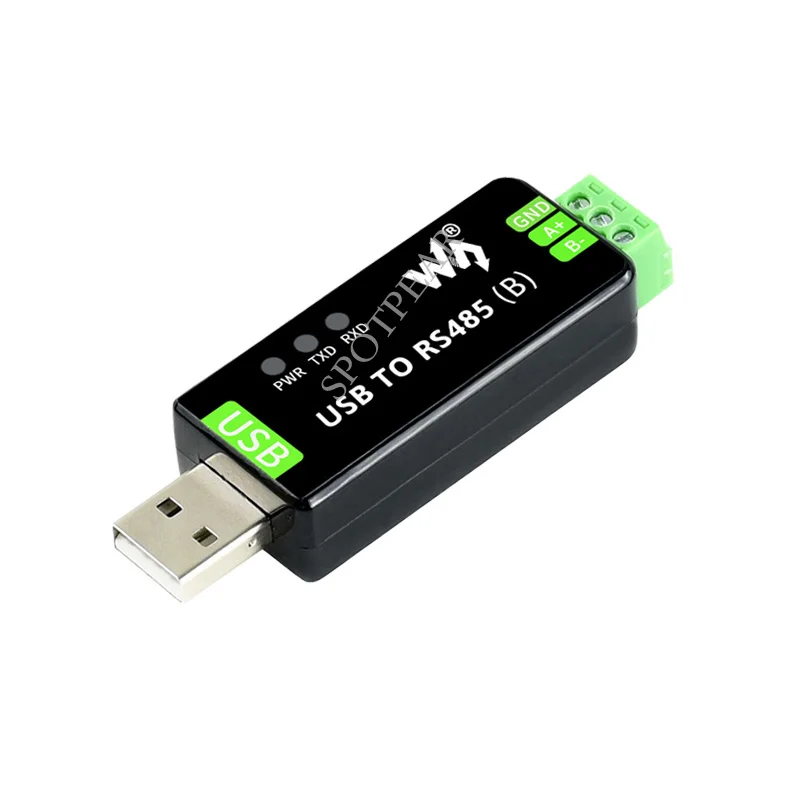

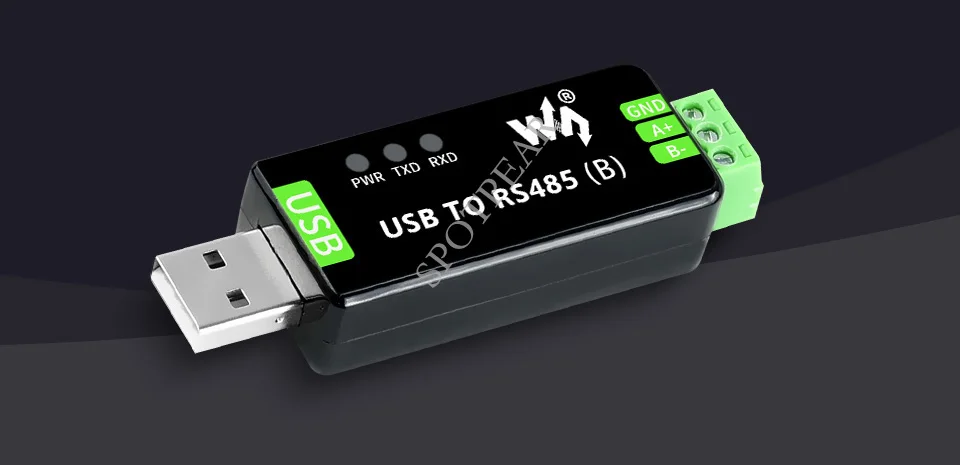

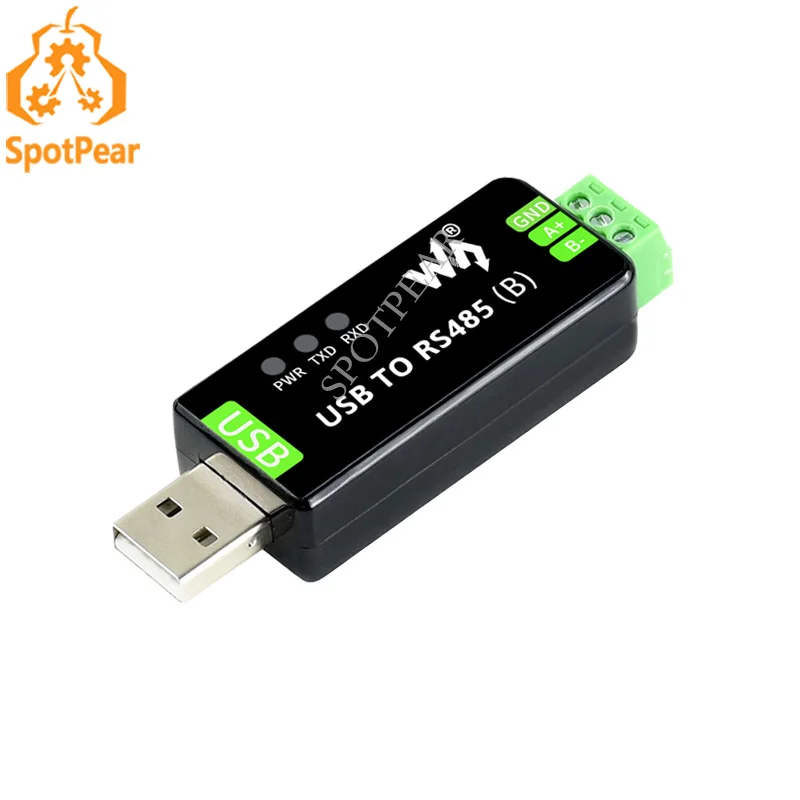

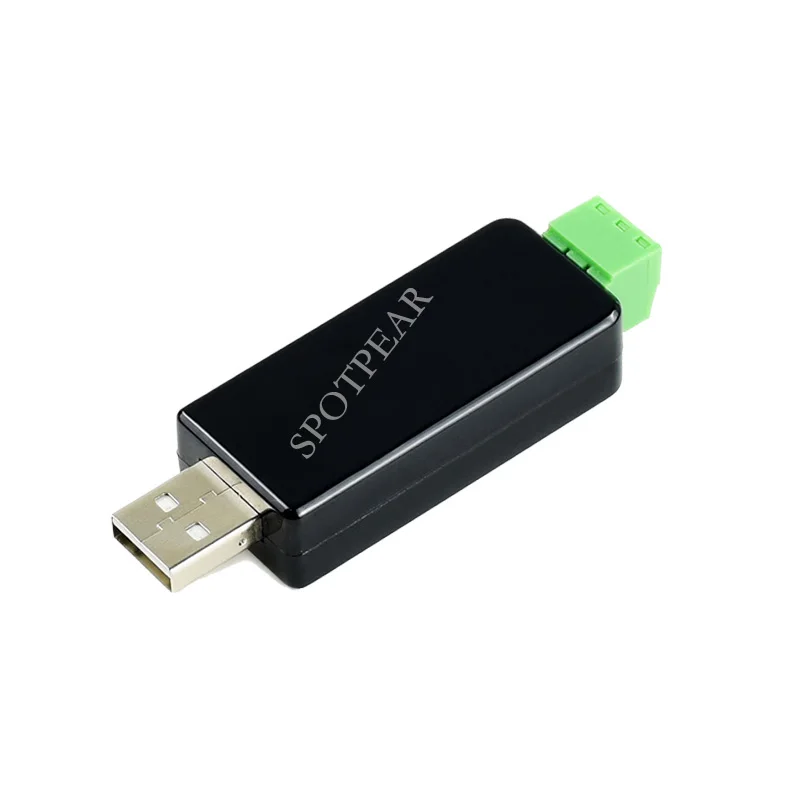

Convertidor Industrial USB a RS485 Bidireccional Integrado Original CH343G/SP485EEN

Descripción general

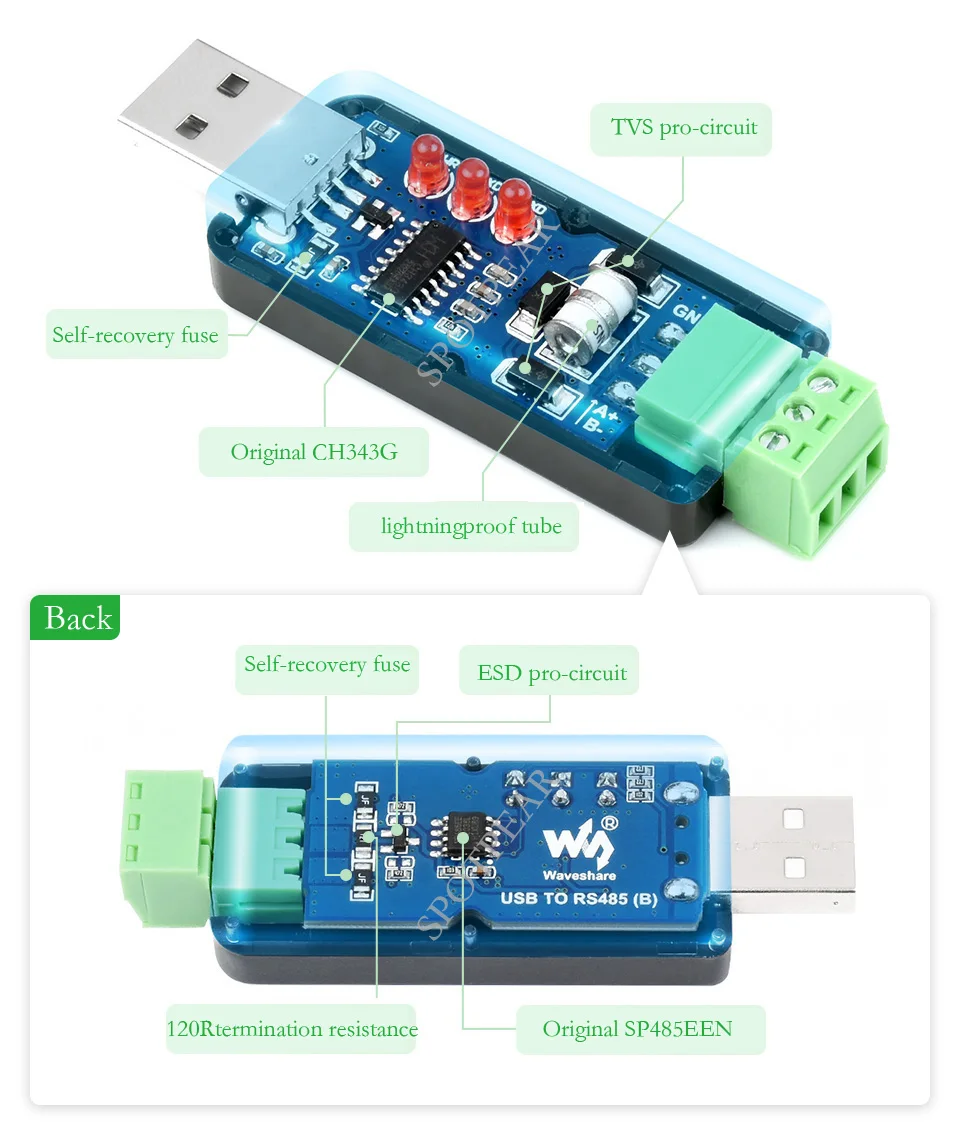

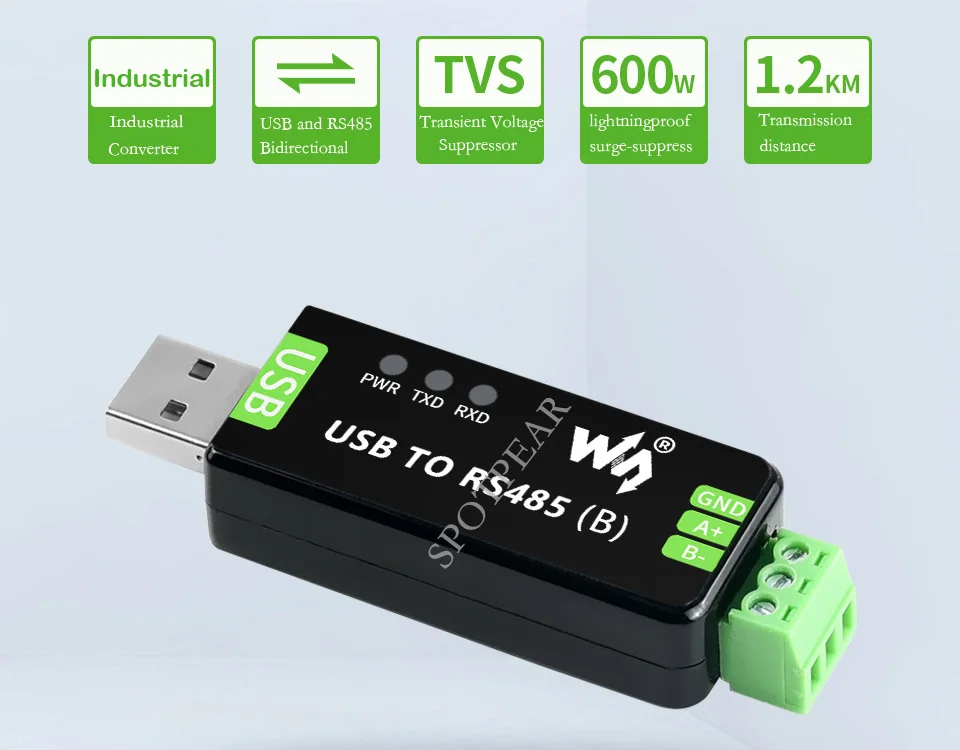

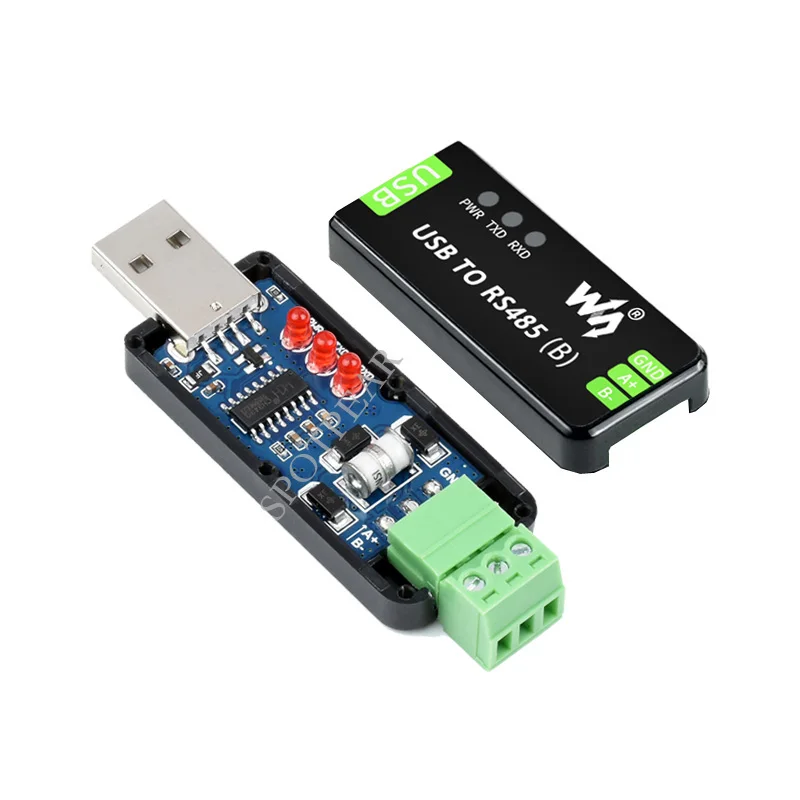

Este es un convertidor bidireccional industrial de USB a RS485 con CH343G y SP485EEN originales en su interior.Cuenta con circuitos de protección integrados como fusible a prueba de rayos y reiniciable, protección ESD y diodo TVS, etc.Es bastante pequeño.

El USB A RS485 es muy fácil de usar y permite la transcepción automática.Debido a su rápida comunicación, estabilidad, confiabilidad y seguridad, es una opción ideal para equipos de control industrial y/o aplicaciones con altos requisitos de comunicación.

Características

• Comunicación USB a RS485

• TVS (supresor de voltaje transitorio) integrado, suprime eficazmente la sobretensión y el voltaje de pico transitorio en el circuito, a prueba de rayos y antielectrostático.

• El fusible de autorrecuperación integrado y los diodos de protección garantizan salidas estables de corriente/voltaje, proporcionan protección contra sobrecorriente/sobretensión y mejoran la resistencia a los golpes.

• 3 LED para indicar el estado de alimentación y transceptor

Parámetros

• RS485:

• Conector: terminal de tornillo

• Pines: A+, B-, GND

• Control de dirección: control automático de hardware

• Protección: 600 W a prueba de rayos y sobretensiones, protección ESD de 15 KV (resistencia de equilibrio 120R integrada)

• Distancia de transmisión: aproximadamente 1200 m (baja velocidad)

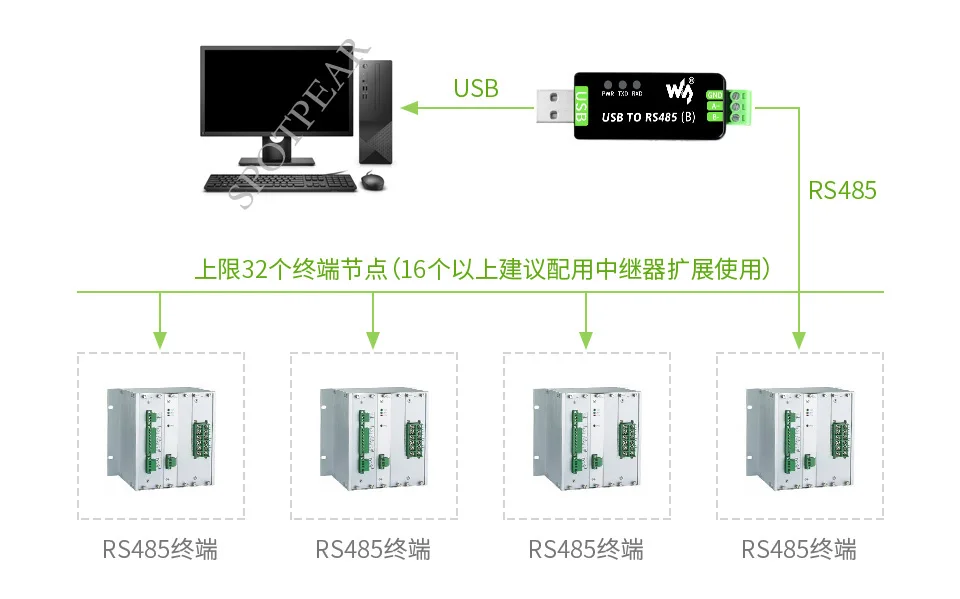

• Modo de transmisión: punto a multipunto (hasta 32 nodos, se recomienda utilizar repetidores para 16 nodos o más)

• Indicadores LED:

• PWR: indicador de alimentación rojo, se ilumina cuando hay conexión USB y se detecta voltaje

• TXD: indicador TX rojo, se ilumina cuando el puerto USB envía datos

• RXD: indicador RX rojo, se ilumina cuando los puertos del dispositivo devuelven datos

• Entorno operativo:

• Temperatura: -15℃ ~ 70℃

• Humedad: 5% RH ~ 95% RH

Transmisión de larga distancia de 1200 m

Puede convertir señales USB en señales RS485 diferenciales balanceadas, con velocidad de transmisión estable, velocidad confiable de 300 bps ~ 3 Mbps, distancia de transmisión de RS485 de aproximadamente 1200 metros y USB de aproximadamente 5 metros.

Compatibilidad multisistema

Compatible con Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP

y otros sistemas

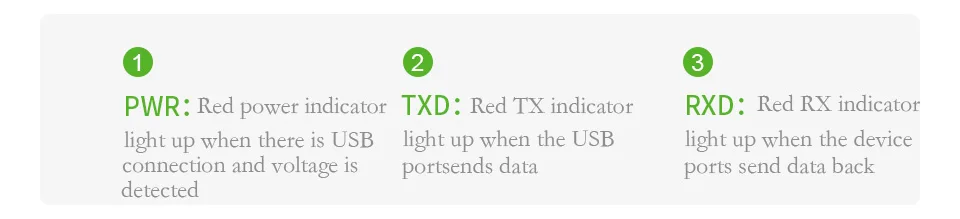

Indicador de estado de trabajo

Los 3 indicadores LED integrados facilitan la verificación del estado de la fuente de alimentación y la transmisión y recepción de la señal.

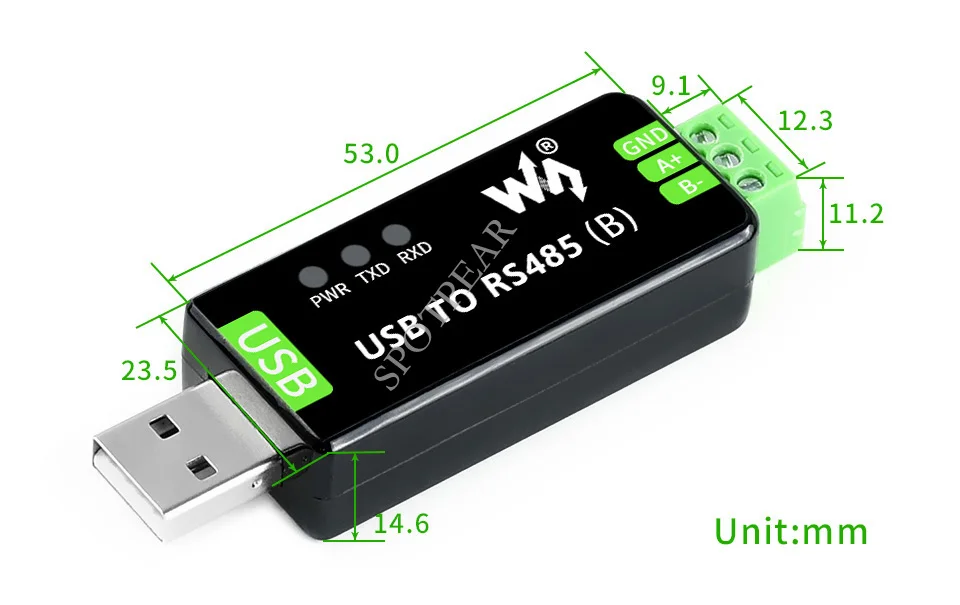

Dimensiones del contorno
