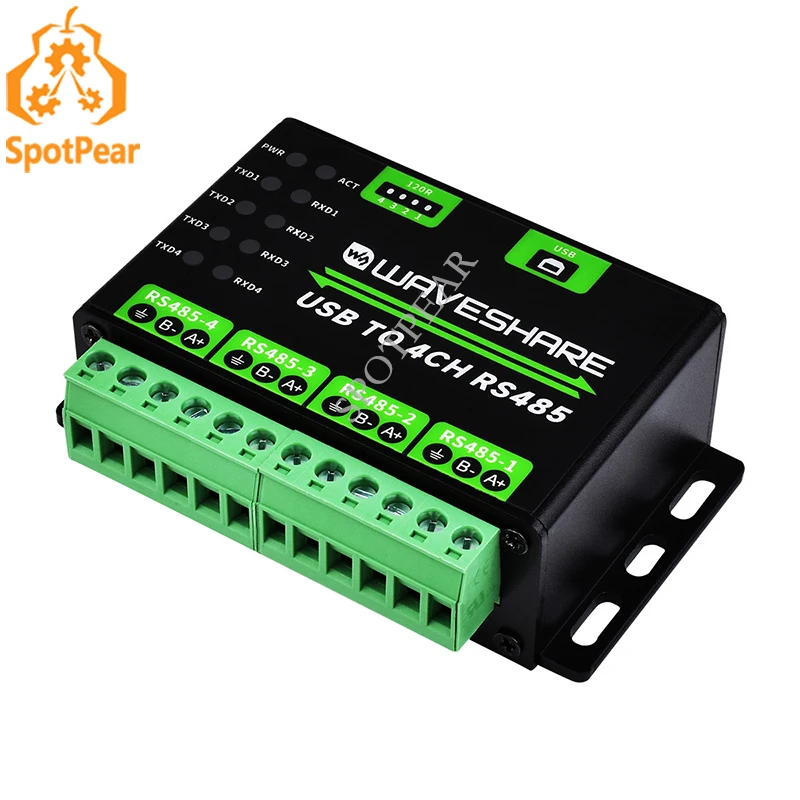

Convertidor industrial USB a 4 canales RS485, circuitos de protección múltiple, soporte para sistemas múltiples, caja de aleación de aluminio

【Descripción general】

[] Convertidor industrial USB a 4 canales RS485, circuitos de protección múltiple, soporte para múltiples sistemas, caja de aleación de aluminio, soporte de montaje en pared y riel

【Características de un vistazo】

[] Al extender USB a 4 canales RS485, permite una comunicación simultánea e independiente para cada canal

[] TVS (supresor de voltaje transitorio) integrado, suprime eficazmente la sobretensión y el voltaje de pico transitorio en el circuito, a prueba de rayos y antielectrostático.

[] El fusible reiniciable integrado y los diodos de protección garantizan salidas estables de corriente/voltaje, proporcionan protección contra sobrecorriente/sobretensión y mejoran el rendimiento a prueba de golpes.

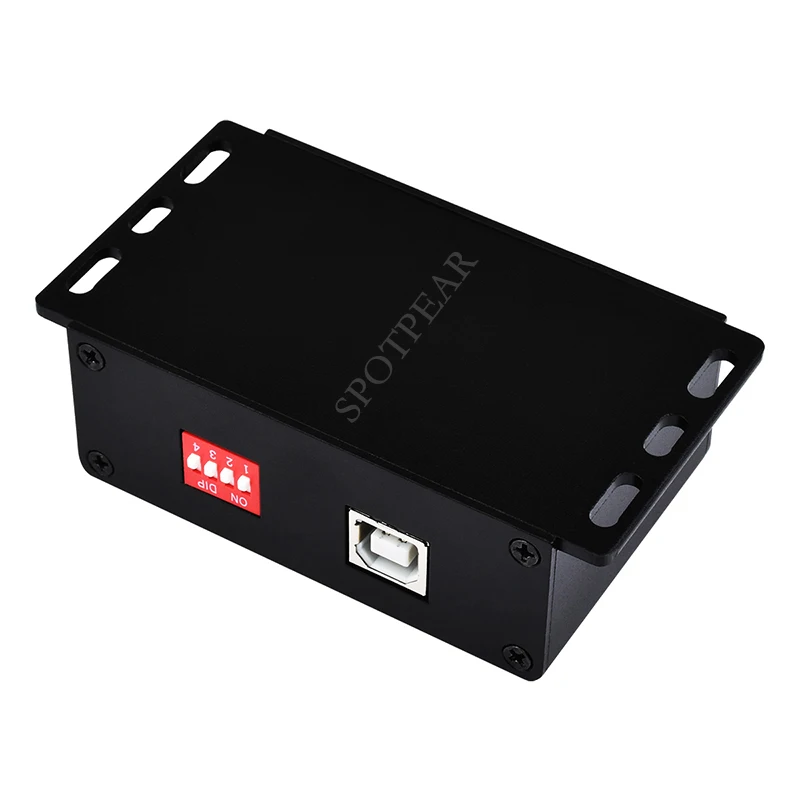

[] Terminal de salida RS485 integrado resistencias 120R, habilitadas/deshabilitadas mediante interruptor DIP

[] Caja de aleación de aluminio con superficie pulida opaca por oxidación, apertura de proceso CNC, sólida y duradera, bien elaborada

【Especificaciones】

[] TIPO DE PRODUCTO: Convertidor USB a RS485 de grado industrial

[] PUERTO DE HABITACIÓN: USB

[] PUERTO DE DISPOSITIVO: RS485

[] BAURATAR: 1200bps ~460800bps

USB

[] Voltaje de funcionamiento: 5V

[] Conector: USB-B

[] Protección: fusible reiniciable de 500 mA, protección ESD

[] Distancia de transmisión: unos 5 m

RS485

[] Conector: Terminal de tornillo

[] Protección: 600W a prueba de rayos y sobretensiones, protección ESD de 15KV

[] Distancia de transmisión: la distancia máxima de comunicación es de aproximadamente 1200 m (a baja velocidad, con una resistencia de 120R activada)

[]

AMBIENTE DE OPERACIÓN

Temperatura: -40 ~ 85℃

SISTEMA DE OPERACIÓN: Win7/8/8.1/10/11, Mac, Linux, Android

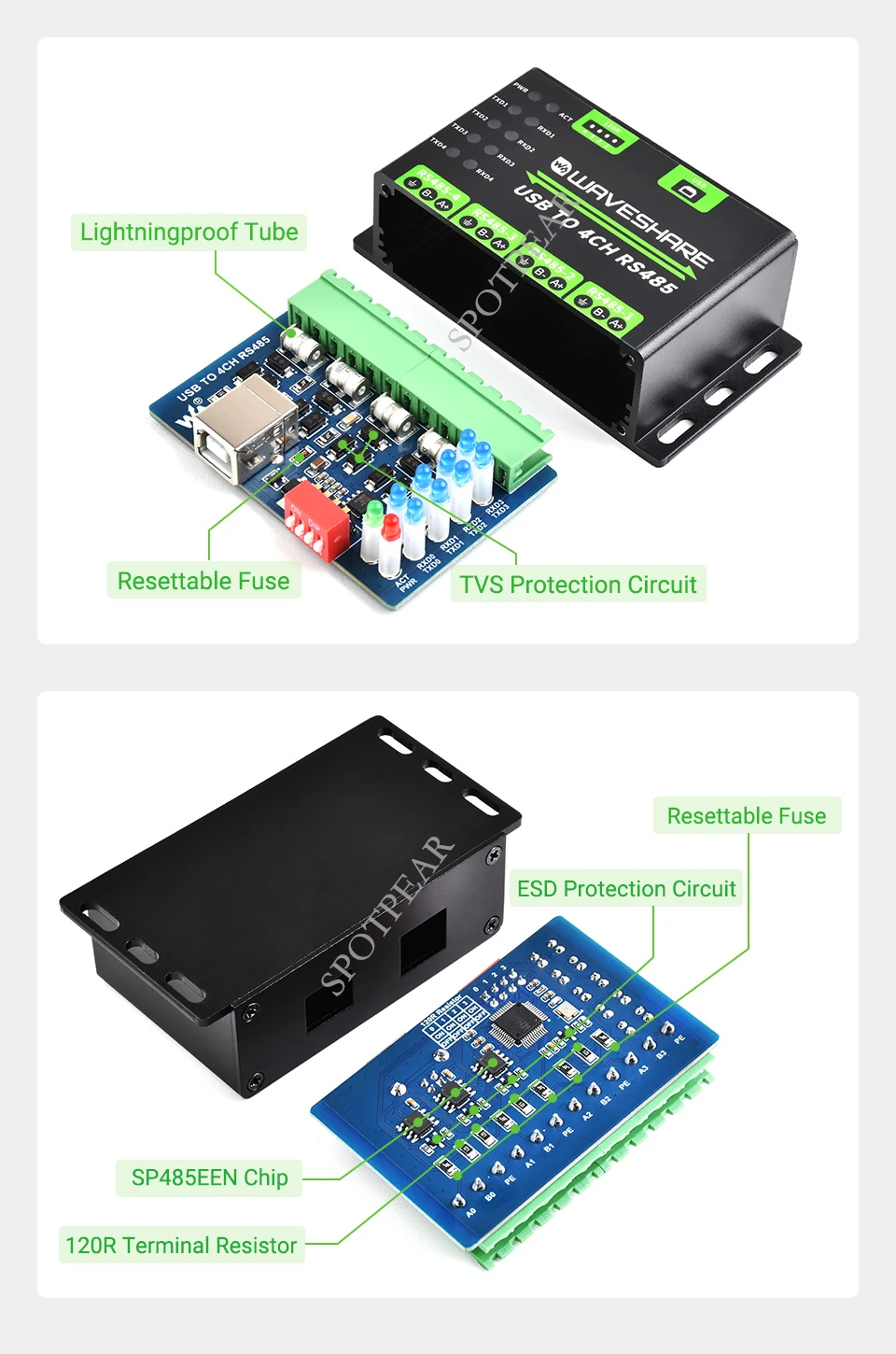

【Protección múltiple, segura y estable】

[] Fusible reiniciable integrado y diodo de protección, proporciona protección contra sobrecorriente/sobretensión, mejora el rendimiento a prueba de golpes; Circuito traductor de voltaje a bordo, con supresión contra sobretensiones y protección ESD, comunicación segura y estable

【Soporte de múltiples sistemas】

[] Compatible con Win7/8/8.1/10/11, Mac, Linux, Android, etc.

【Distancia de transmisión de hasta 1,2 km】

[] La señal USB se puede convertir en 4 señales RS485 diferenciales balanceadas y la velocidad de transmisión es estable.La velocidad confiable es 1200 ~460800bps, la distancia de transmisión es de aproximadamente 1,2 km para RS485 y aproximadamente 5 metros para USB.

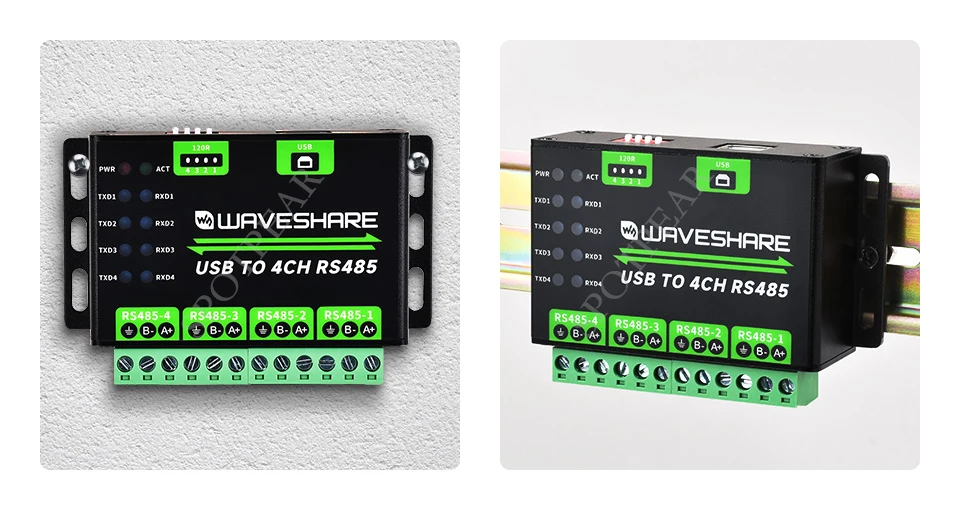

【Soporte de montaje en pared y montaje en riel】

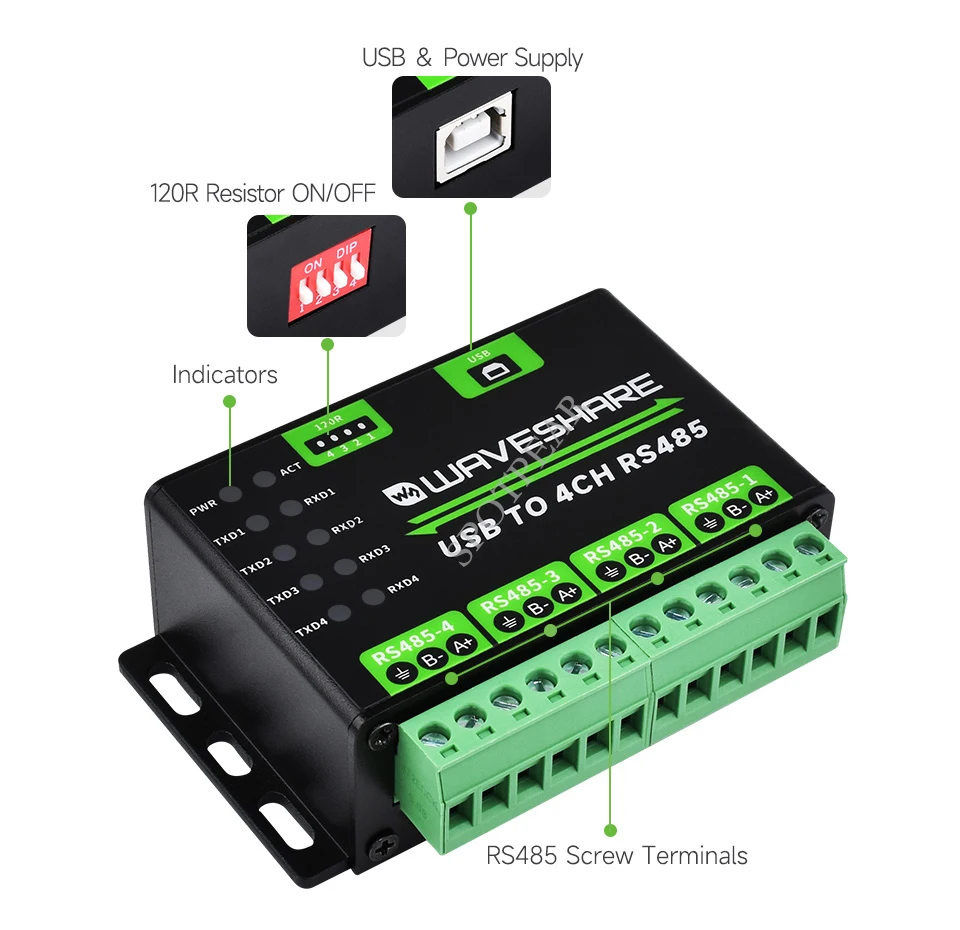

【Introducción a la interfaz】

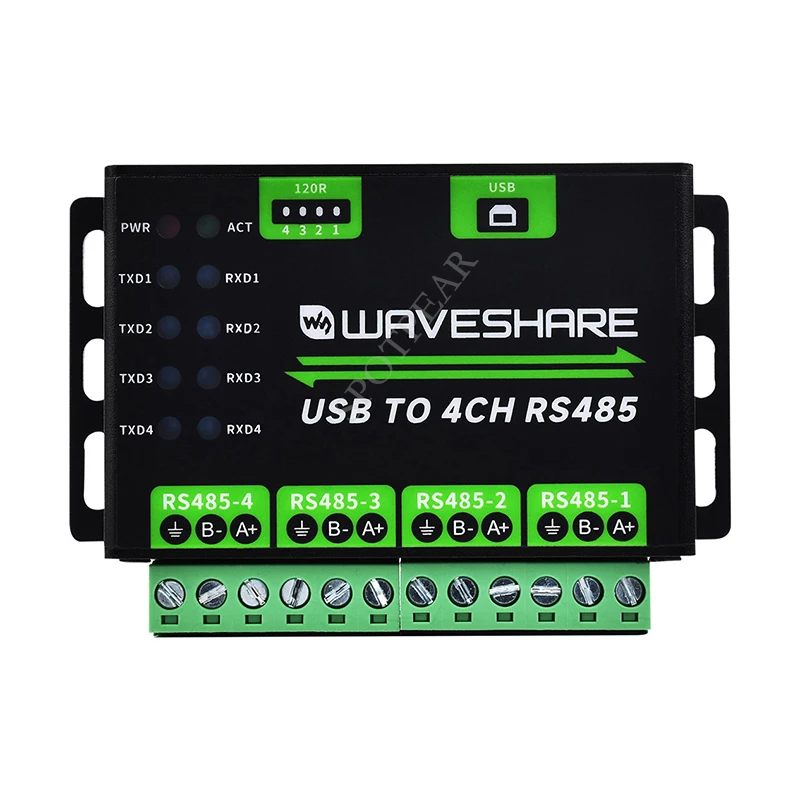

[] INTRODUCCIÓN INDICADOR

PWR: indicador de alimentación, se ilumina mientras el USB está conectado y se detecta voltaje

ACT: Indicador de estado, se ilumina en verde mientras se detecta el controlador.

RXD (1~4): Indicadores RXD azules, se iluminan cuando los puertos del dispositivo devuelven datos (correspondientes a 4 canales respectivamente)

TXD(1~4): Indicadores TXD azules, se iluminan cuando el puerto USB envía datos (correspondientes a 4 canales respectivamente)

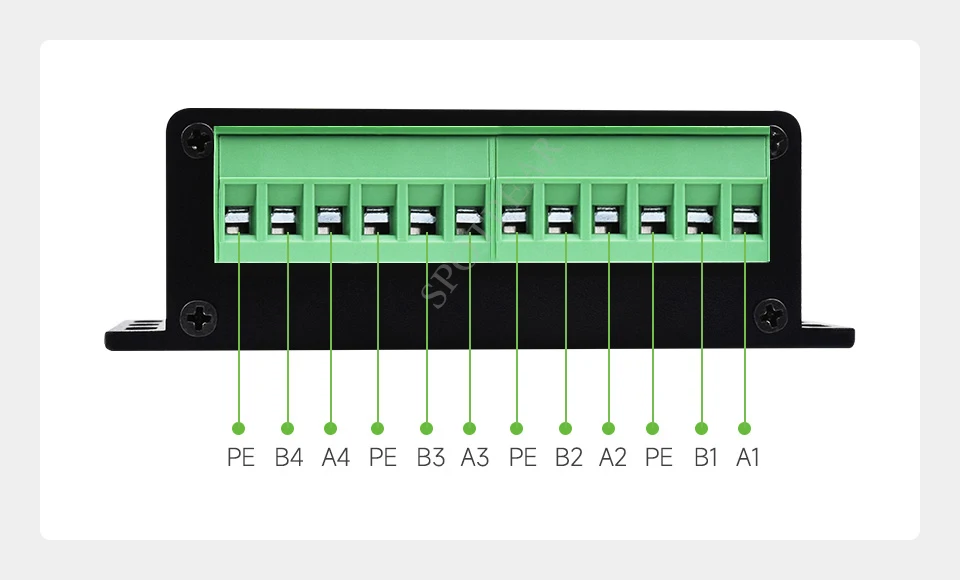

【Descripción del pin】

[] PE: Tierra de señal

A(1~4): A(1~4) señal diferencial A+

B(1~4) : B(1~4) señal diferencial B-

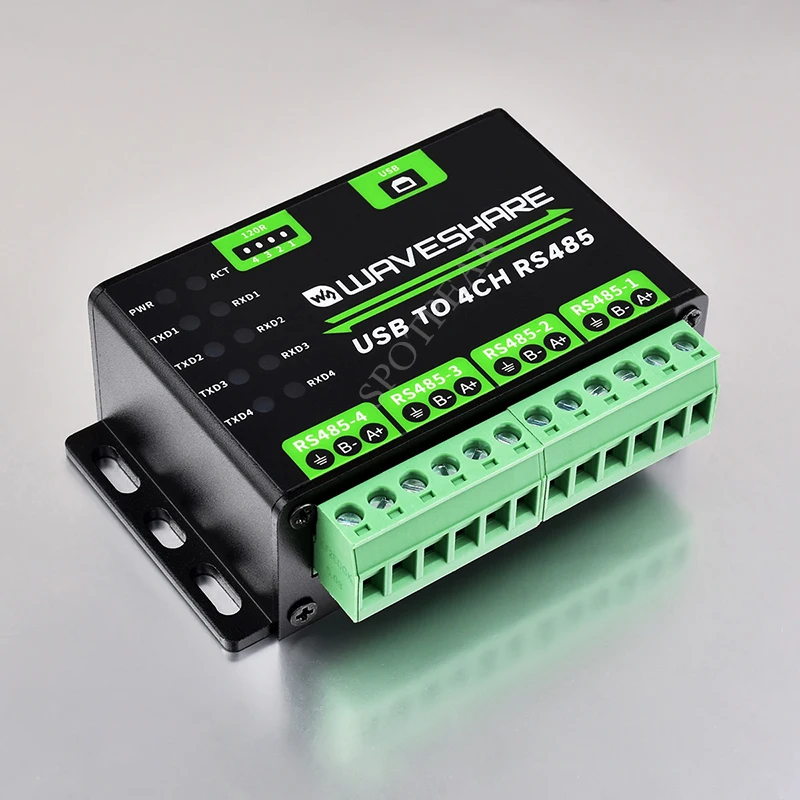

【Mostración del producto】

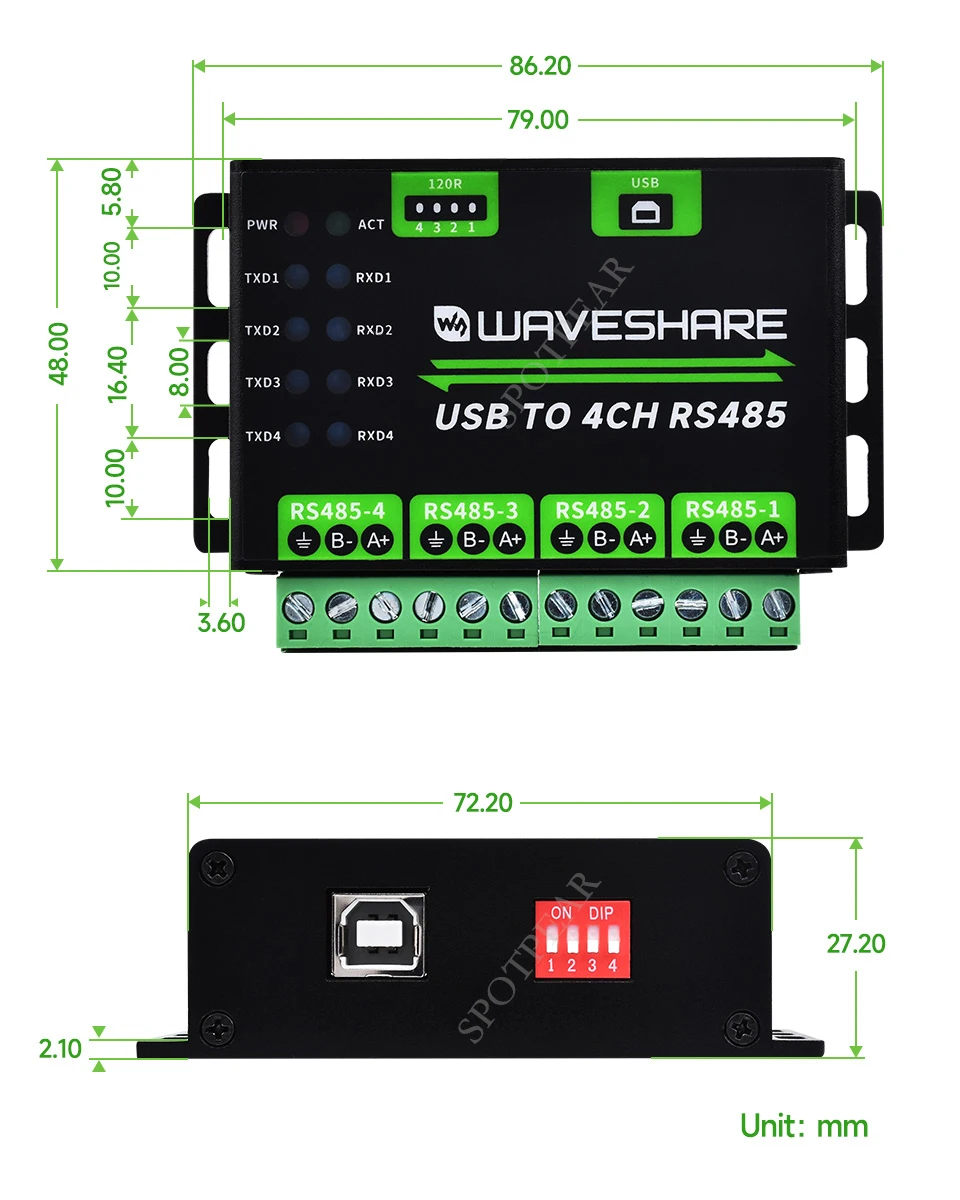

【Dimensiones】

[]

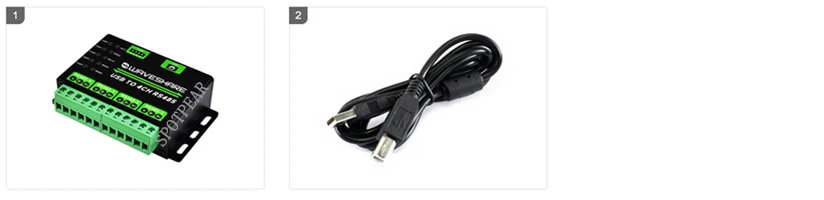

[] Cable USB tipo A a tipo B ~1,2 m x1
