Descripción
【Descripción general】

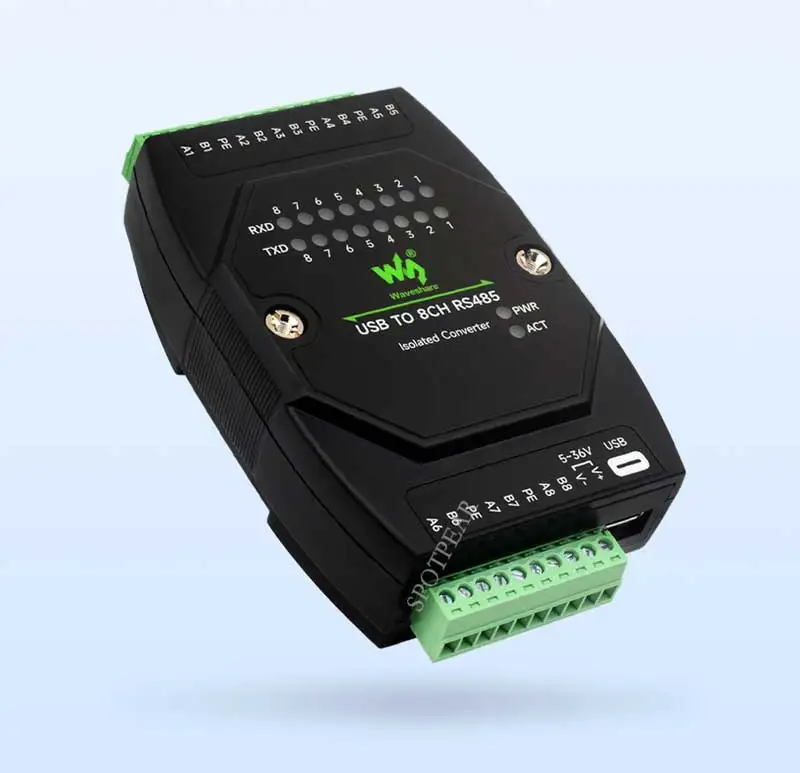

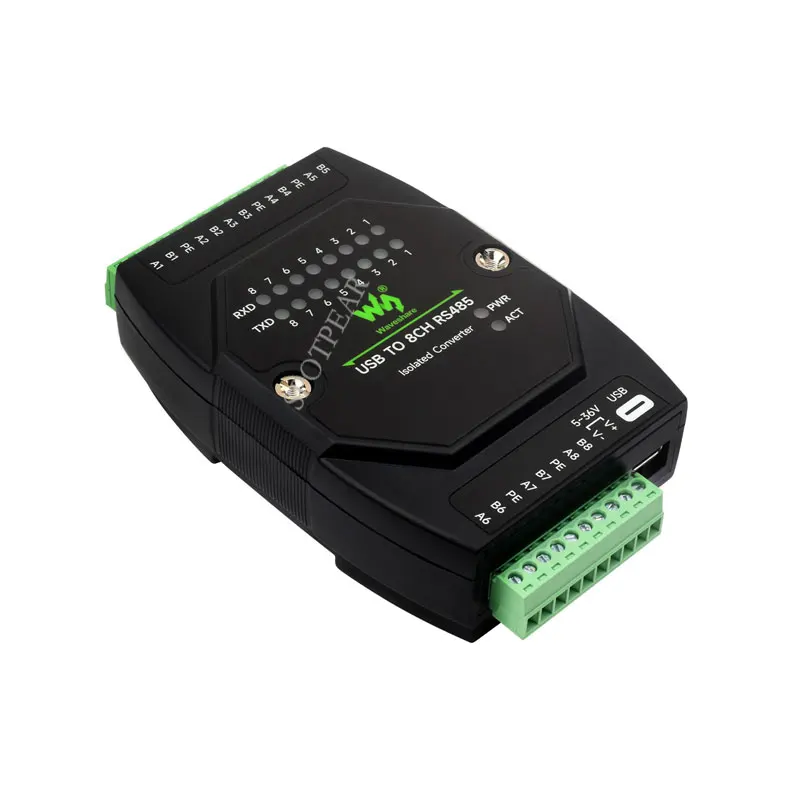

[] USB A 8 canales RS485
[] Convertidor aislado de grado industrial
【Características de un vistazo】
[] Admite USB a 8 canales RS485, conveniente para ampliar múltiples dispositivos seriales industriales RS485
[] Admite fuente de alimentación directa a través del puerto tipo C, con terminal de tornillo de amplio voltaje reservado de 5 V ~ 36 V CC para entrada de alimentación auxiliar
[] Aislamiento de fuente de alimentación unibody integrado, proporciona voltaje aislado estable
[] Aislamiento digital unibody integrado, permite aislamiento de señal, alta confiabilidad, fuerte antiinterferencia, bajo consumo de energía
[] TVS (supresor de voltaje transitorio) integrado, suprime eficazmente la sobretensión y el pico de voltaje transitorio en el circuito, a prueba de rayos y antielectrostático.
[] El fusible de autorrecuperación integrado y los diodos de protección garantizan salidas estables de corriente/voltaje, proporcionan protección contra sobrecorriente/sobretensión y mejoran el rendimiento a prueba de golpes
[] Resistencia de terminal 120R incorporada en los puertos RS485, configurable mediante puente para una conmutación flexible
[] LED para indicar la alimentación, el estado de configuración del dispositivo y el estado del transceptor
【Especificaciones】
TIPO DE PRODUCTO
Convertidor USB a RS485 aislado de grado industrial
PUERTO HOST
USB
PORTAR DE DISPOSITIVO
RS485
FUENTE DE ENERGÍA
USB tipo C (5 V), terminal de tornillo (5 V ~ 36 V)
USB
Tensión de funcionamiento
5V
Conector
USB-C
Protección
Fusible de autorrecuperación de 200 mA, salida aislada
Distancia de transmisión
unos 5m
RS485 ISOLADO
Conector
Terminal de tornillo
Control de dirección
Control automático de hardware
Protección
600 W a prueba de rayos y sobretensiones, protección ESD de 15 KV (resistencia de equilibrio 120R integrada)
Distancia de transmisión
Aproximadamente 1,2 km (baja velocidad)
Modo de transmisión

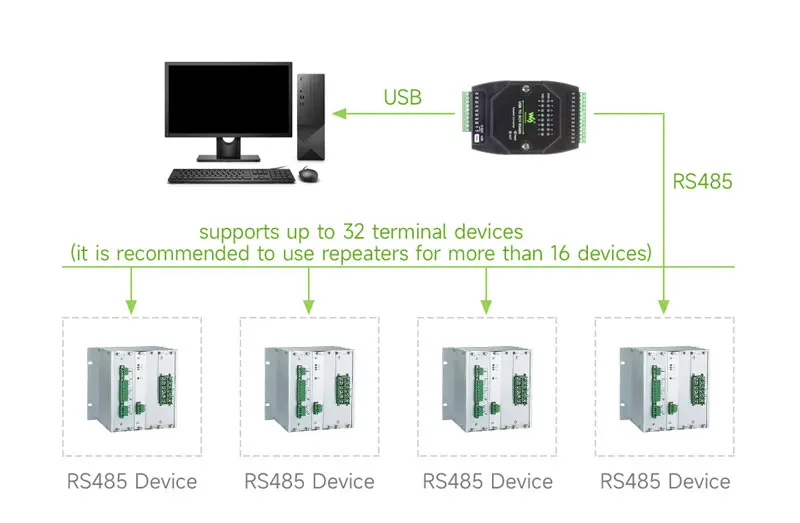

Punto a multipunto (hasta 32 nodos, se recomienda utilizar repetidores para 16 nodos o más)
Velocidad de transmisión
1200bps ~921600bps
INDICADORES LED
PWR
Indicador de alimentación rojo, se ilumina cuando hay conexión USB y se detecta voltaje
ACT
Indicador de estado, se ilumina en verde cuando se detecta el controlador.
TXD
Indicador verde TX, se ilumina cuando el puerto USB envía datos
RXD
Indicador azul RX, se ilumina cuando los puertos del dispositivo devuelven datos
AMBIENTE DE OPERACIÓN
Temperatura
-15℃ ~ 70℃
Humedad
5% RH ~ 95% RH
SISTEMA DE OPERACIÓN
macOS, Linux, Android, Windows 11/10/8.1/8/7

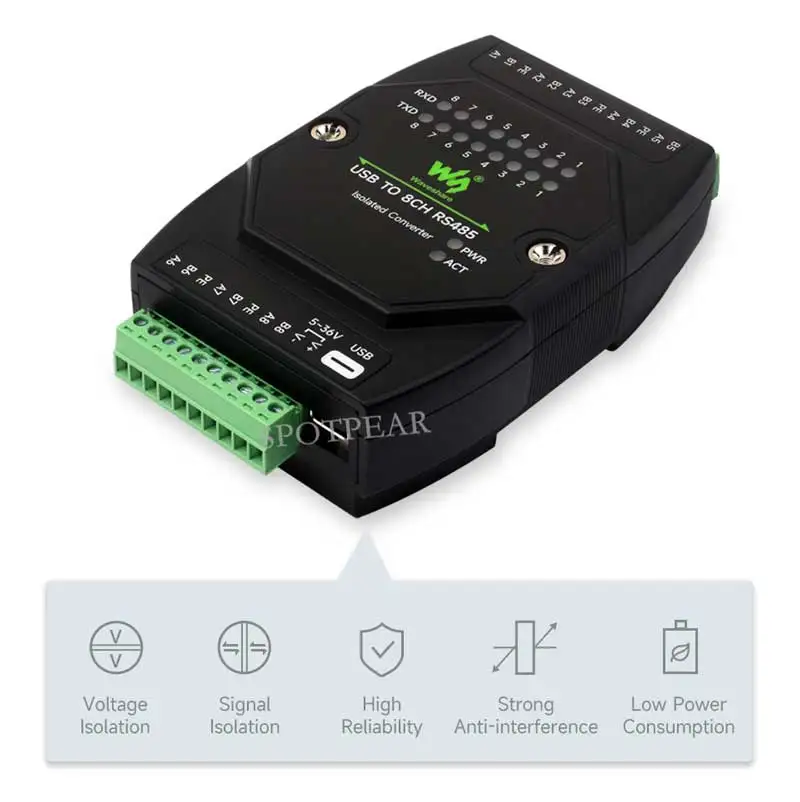

【Diseño aislado más seguro】
[] Aislamiento de fuente de alimentación unibody integrado, proporciona voltaje aislado estable

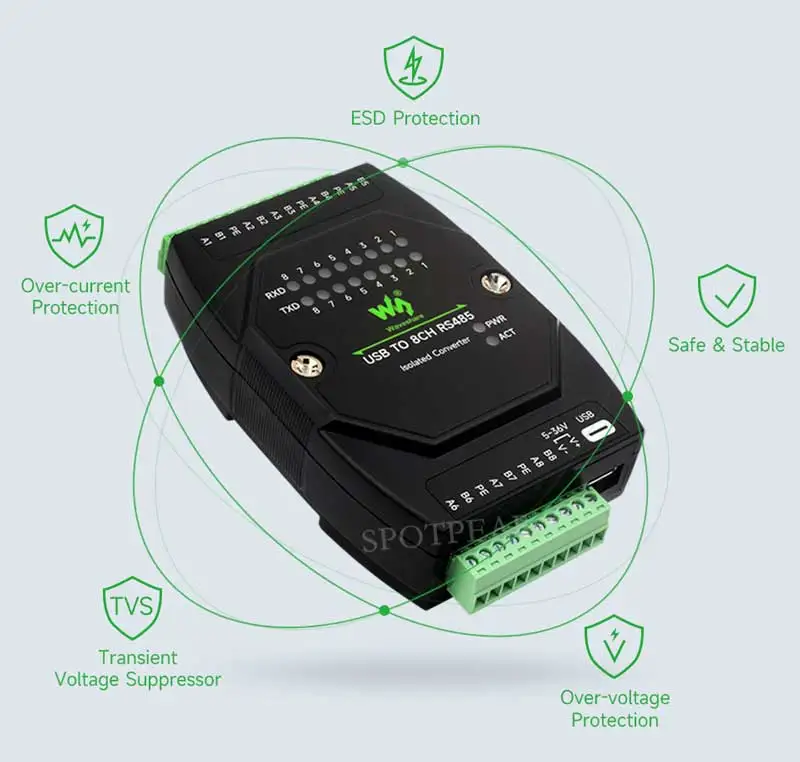

【Protección múltiple, segura y estable】
【Soporte de múltiples sistemas】
【Distancia de transmisión de hasta 1,2 km】

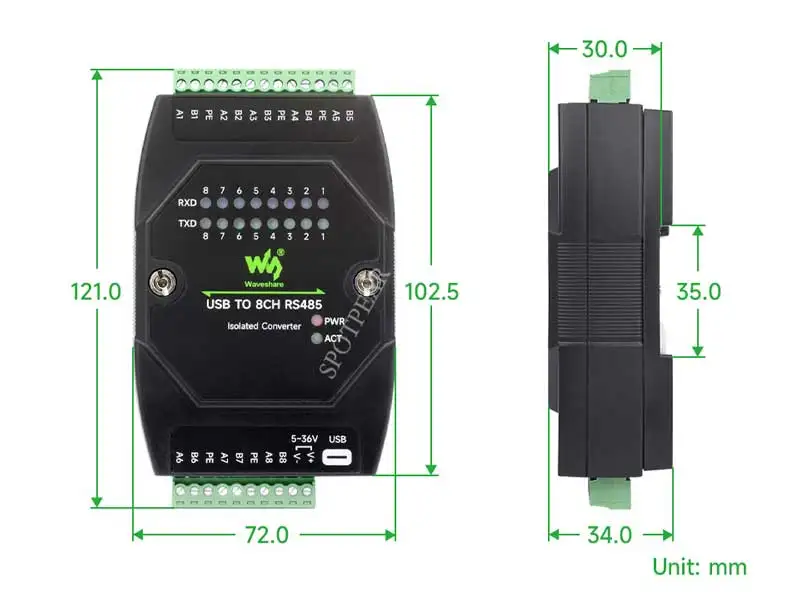

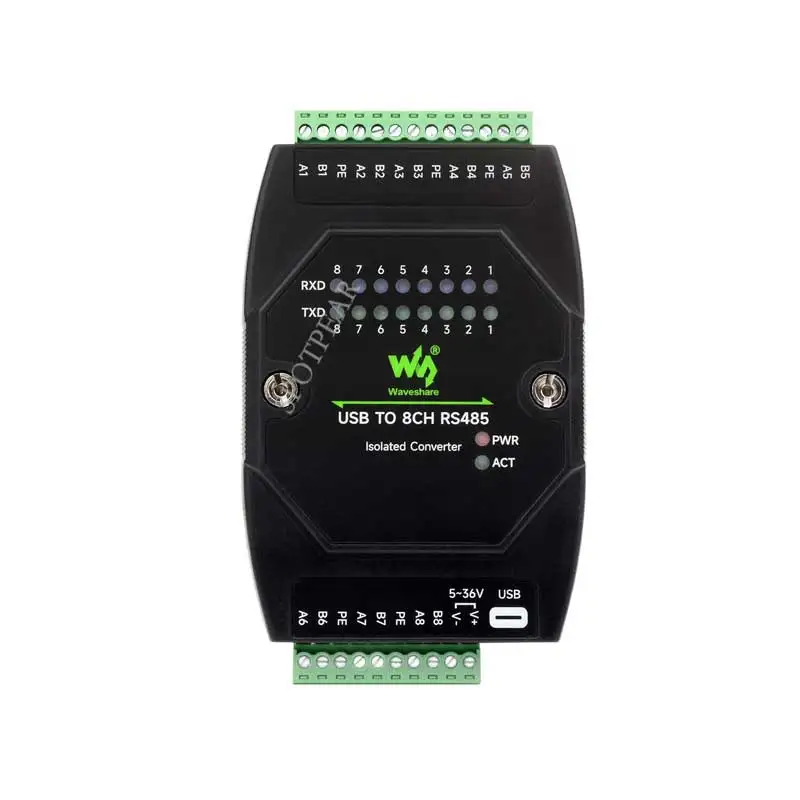

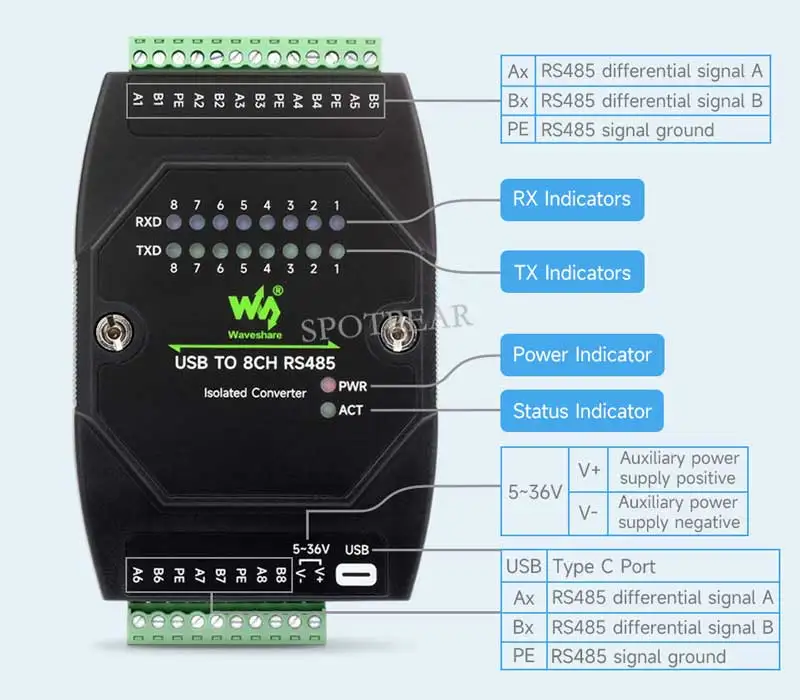

【Introducción a la interfaz】

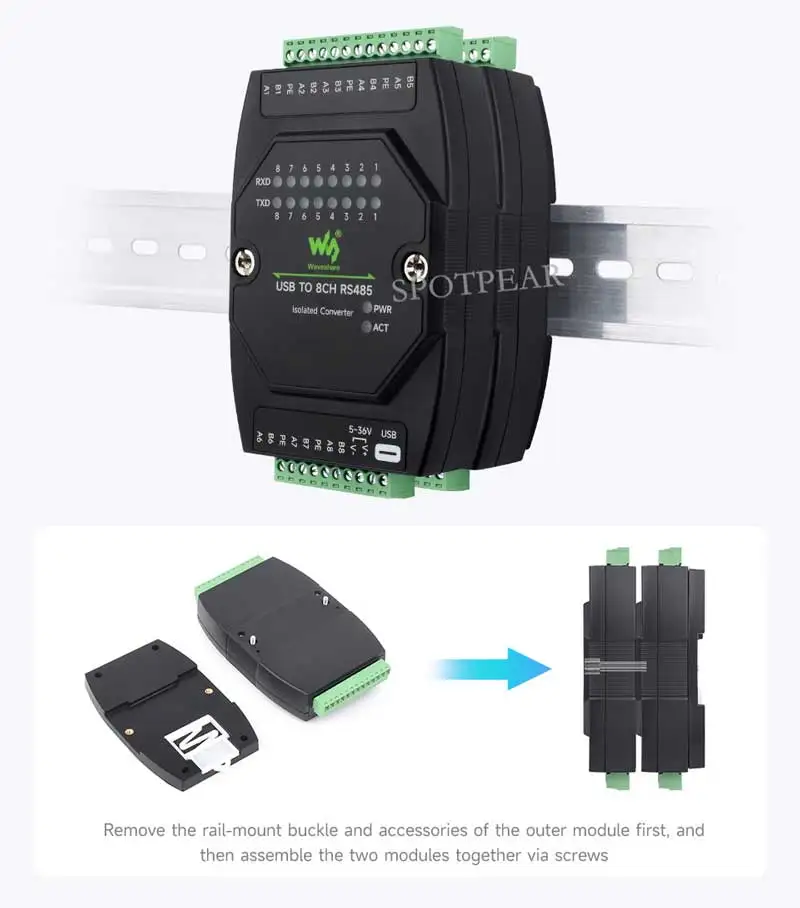

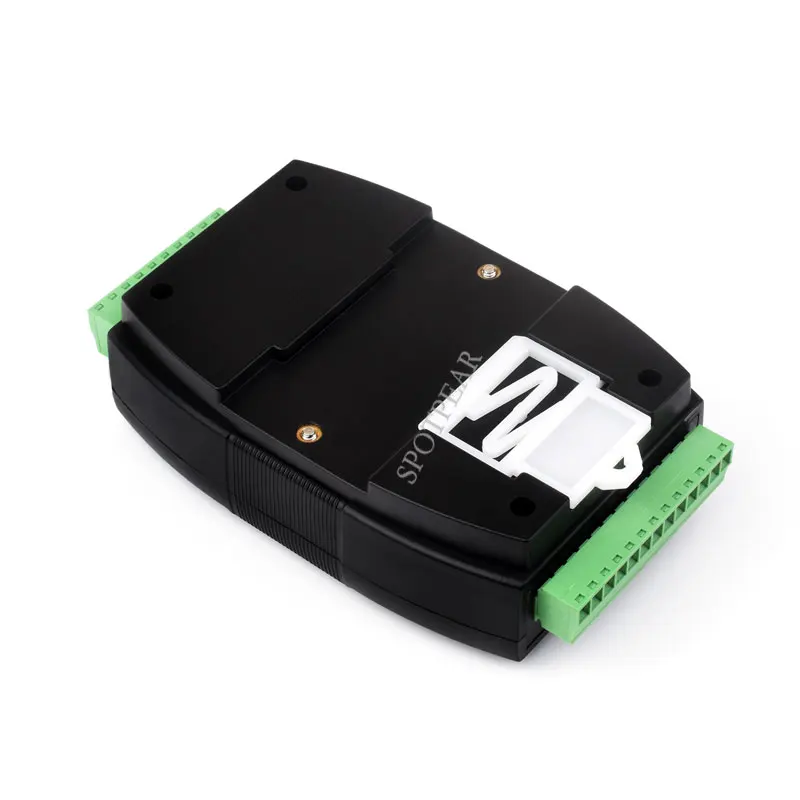

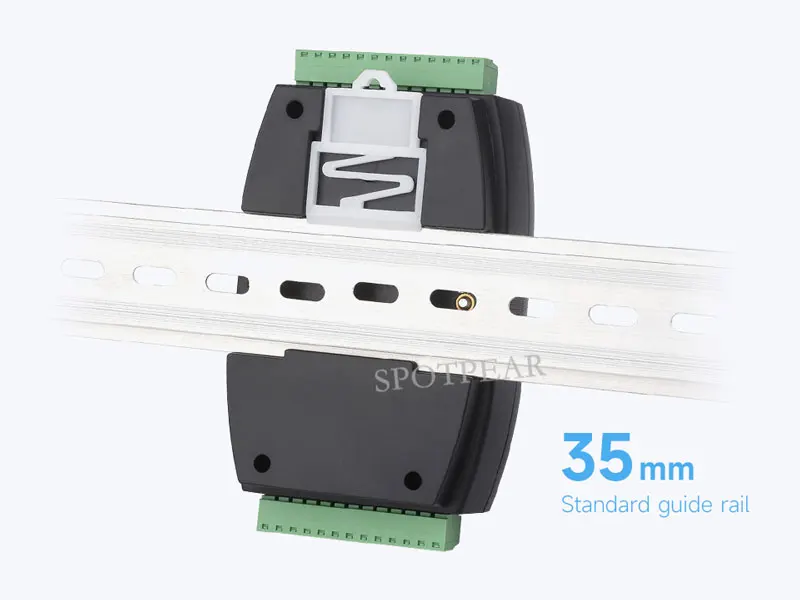

【Soporte de montaje en riel】

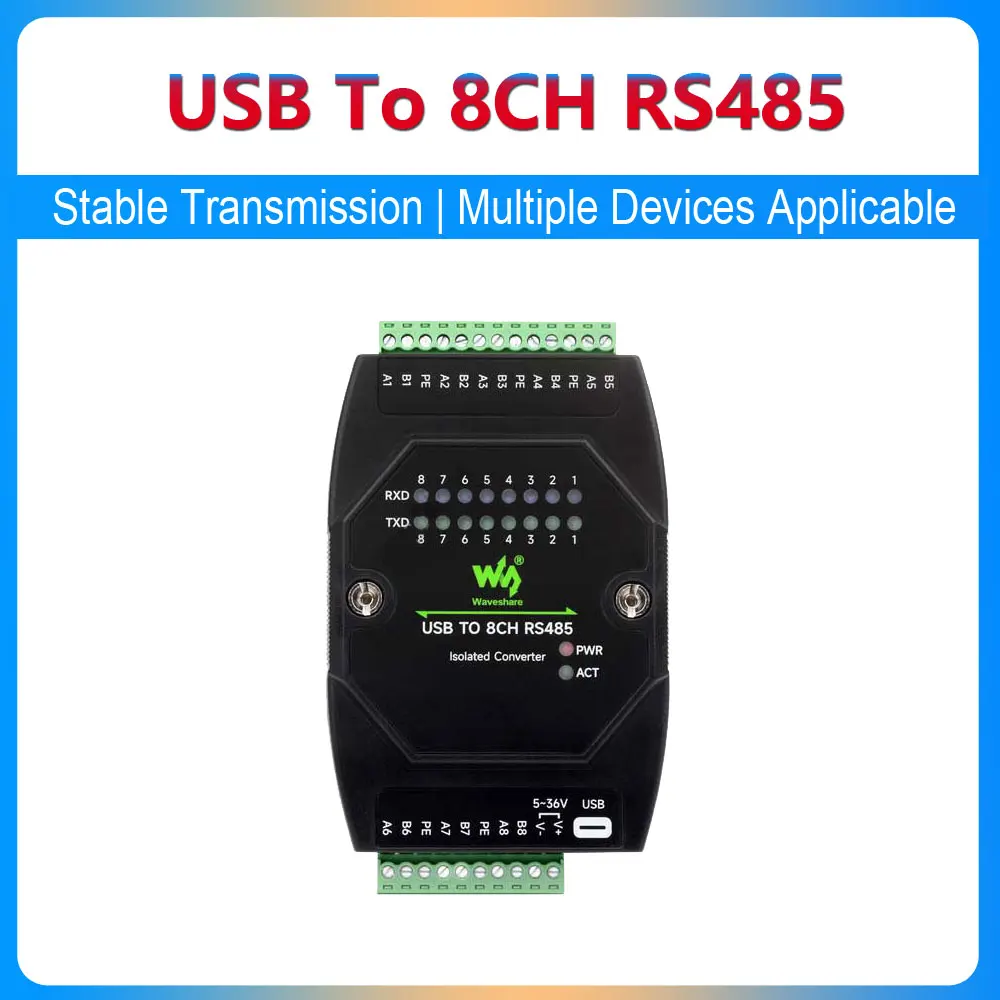

[] USB-TO-8CH-RS485
