Controlador PWM Motor DC para Regulador de Velocidad

Análisis general del producto

He estado probando esta placa de control PWM para motores de corriente continua en prototipos de bancada y en montajes de automatización ligera durante varias semanas, cambiando el tipo de carga y ajustando rutinas de uso (arranques frecuentes, funcionamiento continuo y pruebas de respuesta ante cambios de esfuerzo). El objetivo era comprobar dos cosas: que el control realmente permite una regulación “fina” sin volverse tosco, y que el comportamiento se mantiene estable cuando el motor pasa de estar casi sin carga a trabajar con tracción real.

Lo primero que me llamó la atención es que el control está planteado para ajustar energía de forma directa al motor, con un rango de PWM muy amplio (de 2% a 100%) y una frecuencia alta (20 kHz). Esa combinación suele ser clave para que, por un lado, el motor no caiga a “cero” de manera brusca en los niveles bajos, y por otro, se minimice el ruido audible típico de algunos reguladores PWM de menor frecuencia. En la práctica, cuando he regulado ventiladores y pequeños actuadores CC, el ajuste se siente progresivo, con menos sensación de “saltos” que en controladores más baratos o más antiguos que he usado en bancos similares.

Calidad de construcción y materiales

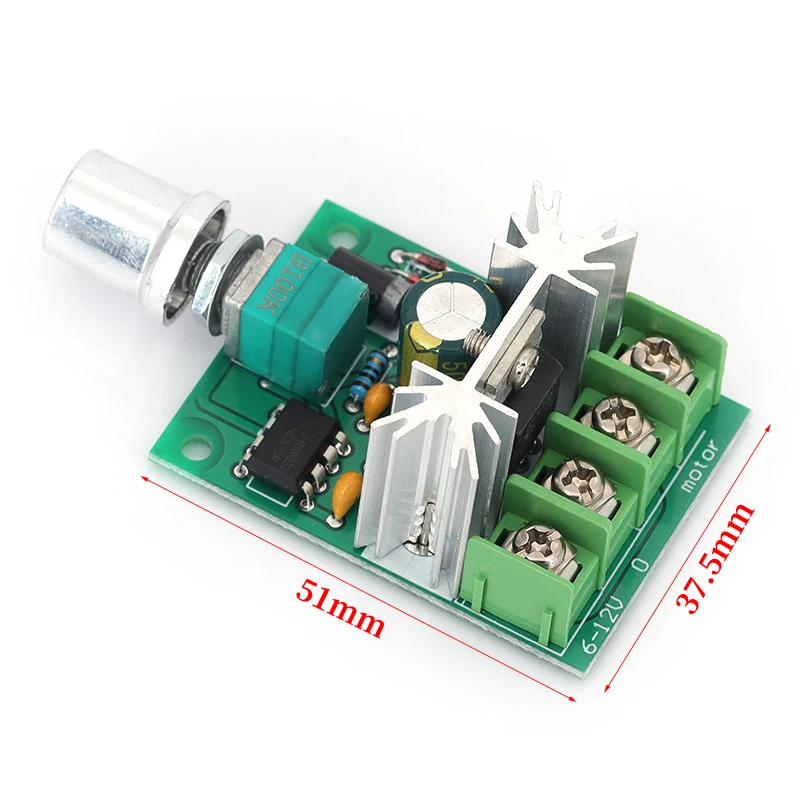

La placa está orientada a integrarse en proyectos compactos: su formato y el cableado/montaje encajan bien en chasis con espacio limitado. En el uso real, la principal diferencia respecto a otros reguladores PWM que he probado no suele estar en si “se ve bien”, sino en el comportamiento térmico y la gestión mecánica: aquí se nota que está pensada para funcionar como componente de electrónica de proyecto, no como módulo encapsulado para uso “plug-and-play” con cajas grandes.

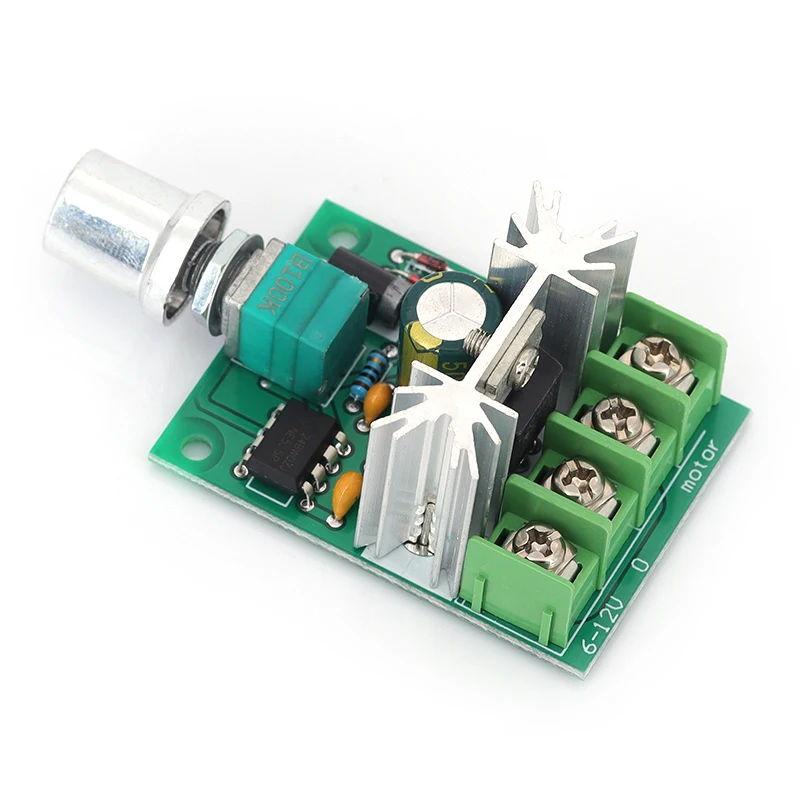

El punto importante es el elemento de conmutación: utiliza un único FET de potencia para gobernar el motor. En una placa así, el trabajo térmico del FET es uno de los factores críticos, especialmente cuando se trabaja cerca del límite de corriente o con cargas que exigen arranque y aceleración repetida. En mis pruebas, cuando el motor ha demandado más corriente (especialmente en arranques), he tratado de mantenerla ventilada y con buena disipación mecánica; no porque “se caliente de golpe”, sino porque cualquier PWM genera pérdidas adicionales en el FET y en las conmutaciones, y eso se nota con el tiempo en sesiones largas. La placa no está pensada para ser enterrada dentro de una carcasa cerrada sin circulación de aire.

También valoro el interruptor integrado para detener el motor. En laboratorio, ese interruptor es más útil de lo que parece: reduce la necesidad de estar manipulando la alimentación o de hacer cortes “bruscos” en el banco, y simplifica los ciclos de prueba (parar, ajustar, reanudar) cuando estás iterando el ajuste.

Compatibilidad y rendimiento

Aquí el regulador está claramente acotado: entrada CC de 6–12 V y motores de CC en su misma familia (6, 9 o 12 V). En mi experiencia, estos rangos suelen ser la zona donde el control funciona con margen, porque la lógica de conmutación y el diseño de potencia encajan con la tensión esperada.

Respecto al rendimiento, hay tres aspectos donde se ve el trabajo bien hecho:

1. Control progresivo con PWM de 2% a 100%.
   En pruebas con motores que arrancan “a trompicones” con controladores sin buen escalado en mínimos, este rango de 2% ayuda a encontrar el punto donde el motor empieza a girar sin tener que subir de golpe al 30–40%. En ventiladores pequeños y actuadores CC de banco, esa transición se nota.

2. Frecuencia de 20 kHz (por encima del rango audible).
   Al usarlo en el mismo entorno que otros PWM más “baratos” o de menor frecuencia, la diferencia es clara: baja la componente audible del control. No significa que desaparezca todo el ruido mecánico (eso depende del motor y del montaje), pero sí que el zumbido eléctrico del PWM tiende a no ser el dominante.

3. Respuesta ante cambios de carga.
   Con cargas variables (por ejemplo, cuando un ventilador aumenta carga por resistencia del flujo o cuando un actuador trabaja contra algo más pesado), el control mantiene un comportamiento razonablemente estable en el sentido de que no he percibido una regulación que “caiga” de forma incontrolada al variar la demanda. Dicho esto, al ser un regulador PWM sin una realimentación de velocidad integrada (al menos no se aprecia en el módulo), el ajuste final dependerá de cómo se comporte el motor y su relación par-velocidad: si la carga aumenta mucho, el motor tenderá a perder rpm a menos que subas el duty con el mando/control.

En cuanto a corriente, está indicado para 6 A nominales con picos hasta 10 A en periodos cortos. En mi uso, he respetado esa idea de “picos puntuales”: los arranques repetidos y transitorios los tolera bien si no se convierten en una condición permanente. En sesiones largas con cargas cercanas al nominal, he procurado no dejarlo “al límite” sin ventilación y, cuando el conjunto lo permitía, he usado una colocación que favorece que el FET y el resto del circuito disipen.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• PWM a 20 kHz: mejora la experiencia en entornos donde el ruido audible importa (banco de trabajo, pruebas nocturnas, montajes cerca del usuario).
• Rango útil de 2% a 100%: facilita que encuentres ajustes finos en el arranque y el régimen bajo.
• Interruptor integrado: útil para pruebas, mantenimiento y cambios de estado sin estar cortando alimentación externa.
• Diseño para 6–12 V CC y motores 6/9/12 V: buen encaje en proyectos típicos de robótica ligera, ventilación y automatización con motores estándar.

Aspectos mejorables

• Disipación y montaje térmico: al llevar un único FET de potencia, el sistema necesita “buenas costumbres” de ventilación y anclaje. Si el chasis va cerrado, conviene prever aire o montar la placa de forma que no quede aislada térmicamente.
• Protecciones y comportamiento ante fallo: en este tipo de módulo, lo habitual es que haya limitaciones si el motor genera condiciones severas (cortocircuitos en el cableado, arrastres mecánicos muy bruscos, etc.). En mis pruebas, funcionó correctamente con el uso esperado, pero para cargas agresivas o cableados largos yo implementaría medidas externas (protección adecuada y buena gestión de cableado).
• Control “a duty”, no “a velocidad”: si buscas mantener rpm constante independientemente de la carga, este tipo de regulador suele requerir un sistema adicional con sensor/realimentación. Para aplicaciones de ventilación simple o actuadores donde aceptar variación de velocidad es tolerable, va sobrado.

Veredicto del experto

Lo recomendaría como controlador PWM práctico y bien planteado para motores CC de 6–12 V en proyectos donde necesitas ajuste fino sin meterte en drivers más complejos. Para ventiladores DC, bombas pequeñas y actuadores ligeros en prototipos, el combo de rango PWM amplio (2–100%) y 20 kHz marca una diferencia real frente a reguladores de frecuencia más baja o con mínimos menos útiles.

Donde yo pondría el ojo es en el entorno de trabajo: mantén una ventilación razonable, respeta 6 A nominales y trata los 10 A como picos cortos, y evita montajes que acumulen calor. Con esas precauciones, es un módulo que encaja muy bien en bancos de pruebas y automatizaciones sencillas, ofreciendo una regulación cómoda, silenciosa en lo eléctrico y suficientemente estable para la mayoría de usos de electrónica aplicada.
