Descripción
Características:
1.La tabla es una tabla pequeña, completa y apta para placa de pruebas.
basado en el (3.0).No carece sólo una alimentación de CC,
y funciona con un cable USB Mini-B en lugar de uno estándar.
2.La placa se puede alimentar a través de la conexión USB Mini-B, 6-20V
Fuente de alimentación externa no regulada (pin 30) o externa regulada de 5 V
fuente de alimentación (pin 27).La fuente de energía se selecciona automáticamente para el
fuente de voltaje más alto.

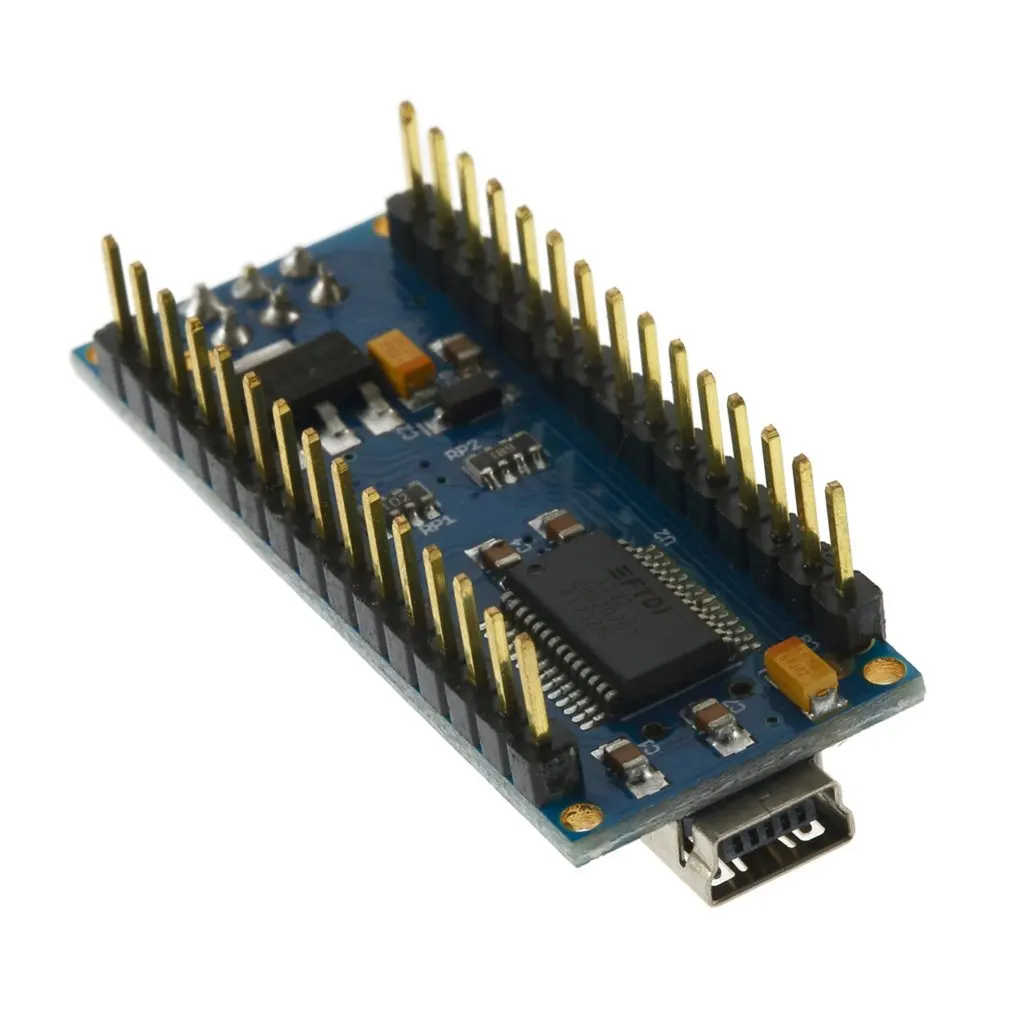

3.El chip CH340G en la placa es sólo
Alimentado si la placa se alimenta a través de USB.Como resultado, cuando
funcionando con alimentación externa (no USB), la salida de 3,3 V (que se suministra
por el chip FTDI) no está disponible y los LED RX y TX parpadearán
si los pines digitales 0 o 1 son altos.
Descripción:
La tabla es una tabla pequeña, completa y apta para placas de pruebas.
Especificaciones:
Dimensiones: 42*17*8mm
Longitud del cable: aproximadamente 235 mm
Color: azul
Voltaje de funcionamiento (nivel lógico): 5 V
Voltaje de entrada (recomendado): 7-12 V
Voltaje de entrada (limitros): 6-20 V
Pines de E/S digitales: 14 (de los cuales 6 proporcionan salida PWM)
Pines de entrada analógica: 8
Corriente CC por pin de E/S: 40 mA
Memoria Flash: 32 KB de los cuales 2 KB utilizados por el gestor de arranque
SRAM: 2 KB
EEPROM: 1 KB
Velocidad del reloj: 16 MHz

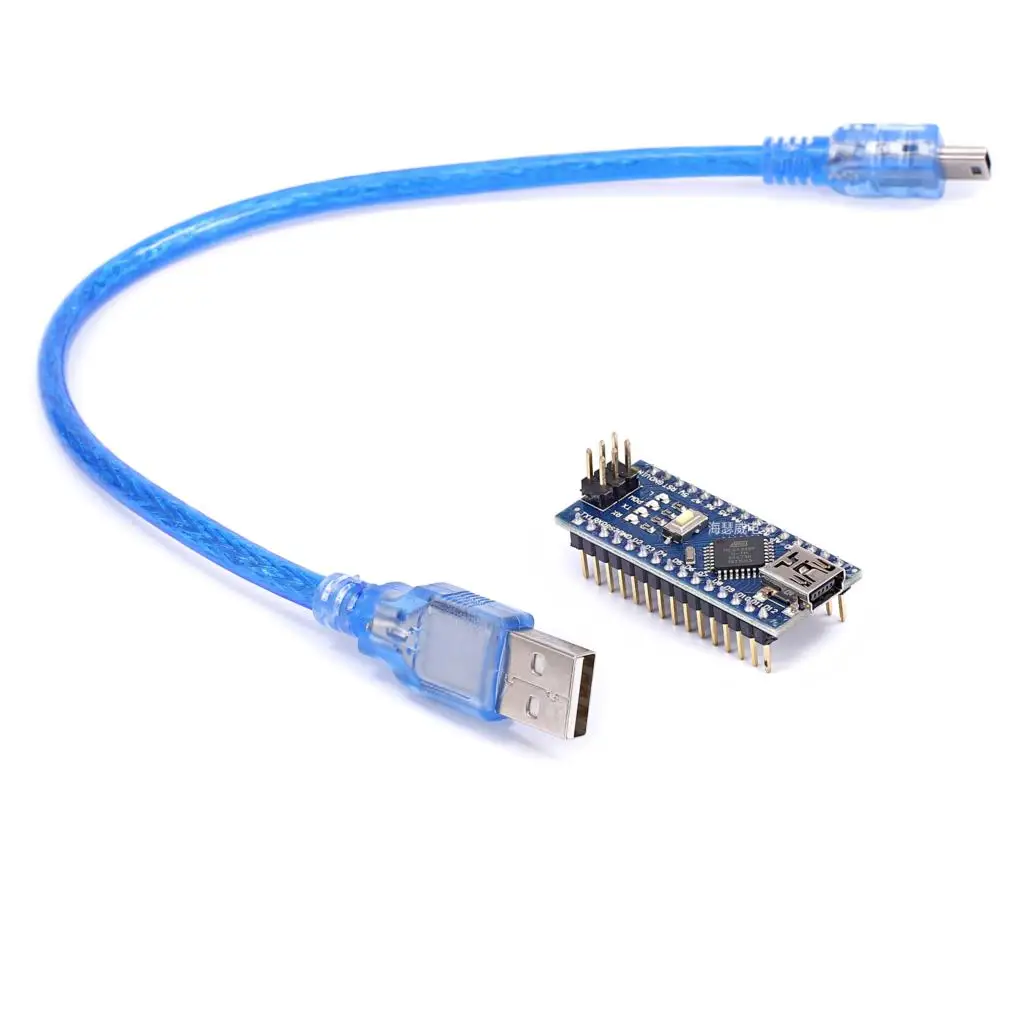

Paquete incluido:
1 * placa V3.0
1 * Cable
Notas:
1.Debido a la diferencia entre diferentes monitores, es posible que la imagen no refleje el color real del artículo.Garantizamos que el estilo es el mismo que se muestra en las imágenes.
2. Permita una ligera diferencia de dimensión debido a diferentes medidas manuales.
