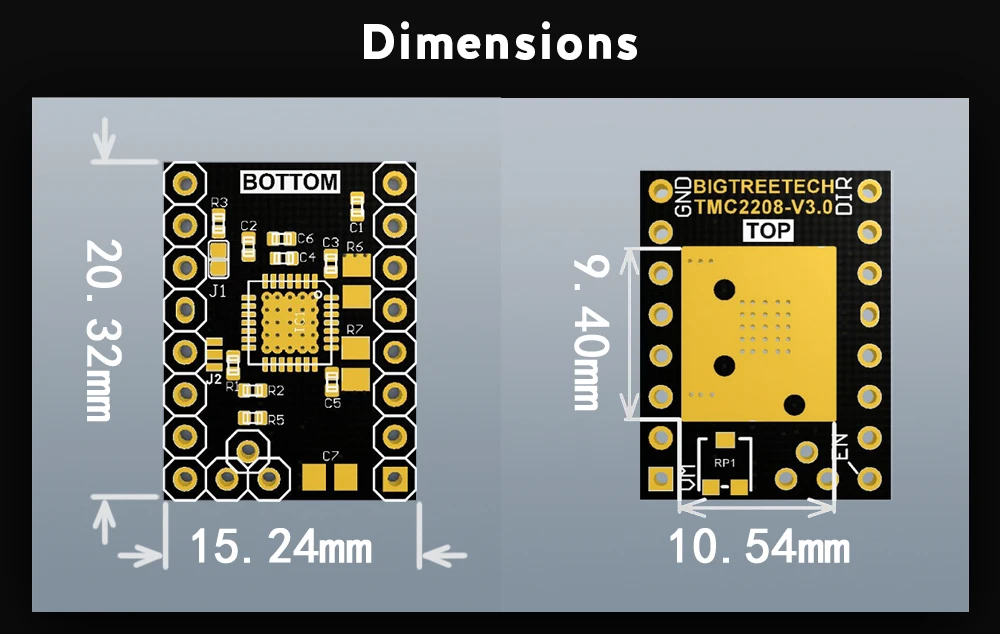

Tamaño
Descripción
Enlace TMC2209:
Enlace TMC2130:
NOTA:
Sólo enviamosTMC2130 V3.0Hazlo tú mismoModo en este enlace. Puedes elegirBricolaje/UARTEmodo de TMC2208 V3.0
Descripción del cambio de firmware del modo SPI:
Interfaz simple de control de pasos y dirección
Seis resoluciones de pasos diferentes: paso completo, medio paso, 1/4 paso, 118 paso, 1/16 paso y 1/32 paso
Puede interactuar directamente con sistemas de 3,3 V y 5 V
Apagado térmico por sobretemperatura, apagado por sobrecorriente y bloqueo por subtensión
Protección de cortocircuito y cortocircuito

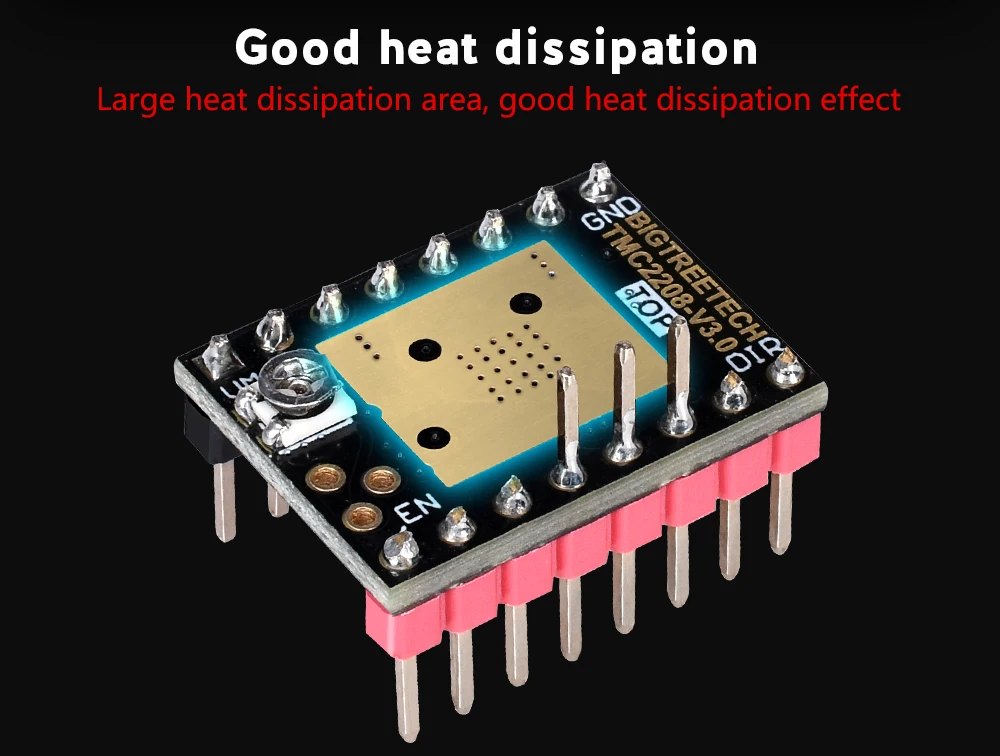

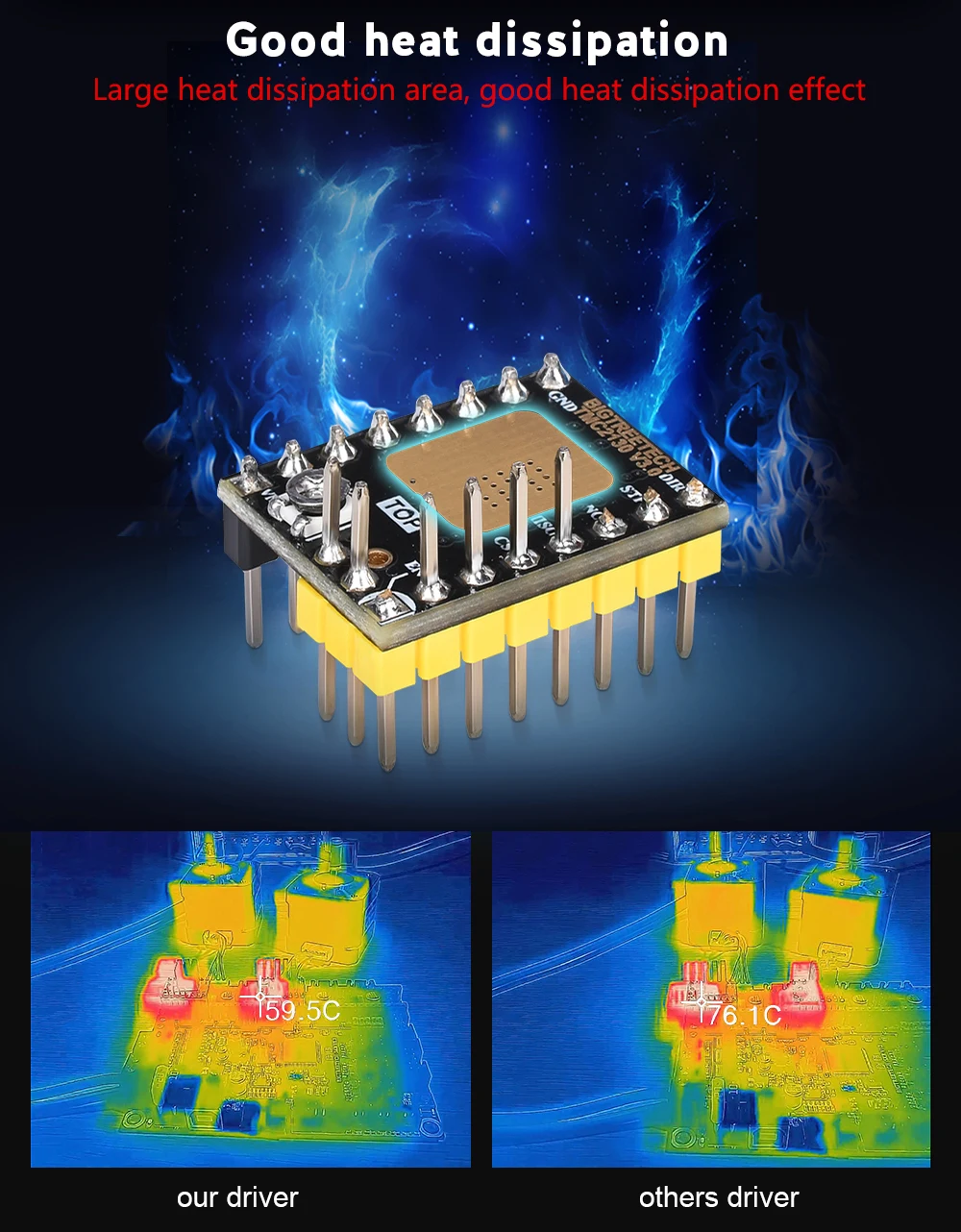

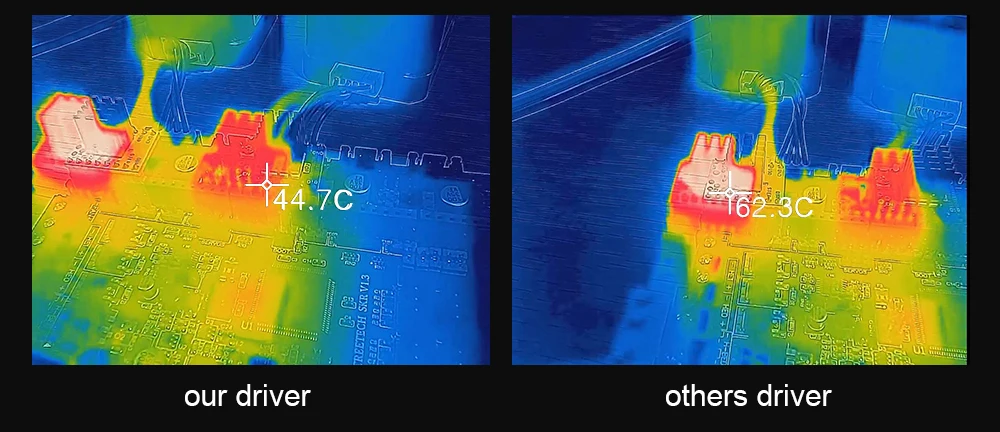

PCB de cobre de 4 capas y 2 oz para una mejor disipación del calor
Almohadilla de tierra soldable expuesto debajo del IC del controlador en la parte inferior de la PCB
El tamaño, la distribución de pines y la interfaz del módulo coinciden con los de nuestros soportes de controladores de motores paso a paso A4988 en la mayoría de los aspectos (consulte la parte inferior de esta página para obtener más información)
El control de corriente ajustable le permite configurar la salida de corriente máxima con un potenciómetro, lo que le permite usar voltajes por encima del voltaje nominal de su motor paso a paso para lograr velocidades de paso más altas.
Control de corte inteligente que selecciona automáticamente el modo de caída actual correcto (caída rápida o caída lenta)
Tensión máxima de alimentación de 45 V
Regulador incorporado (no se necesita suministro de voltaje lógico externo)

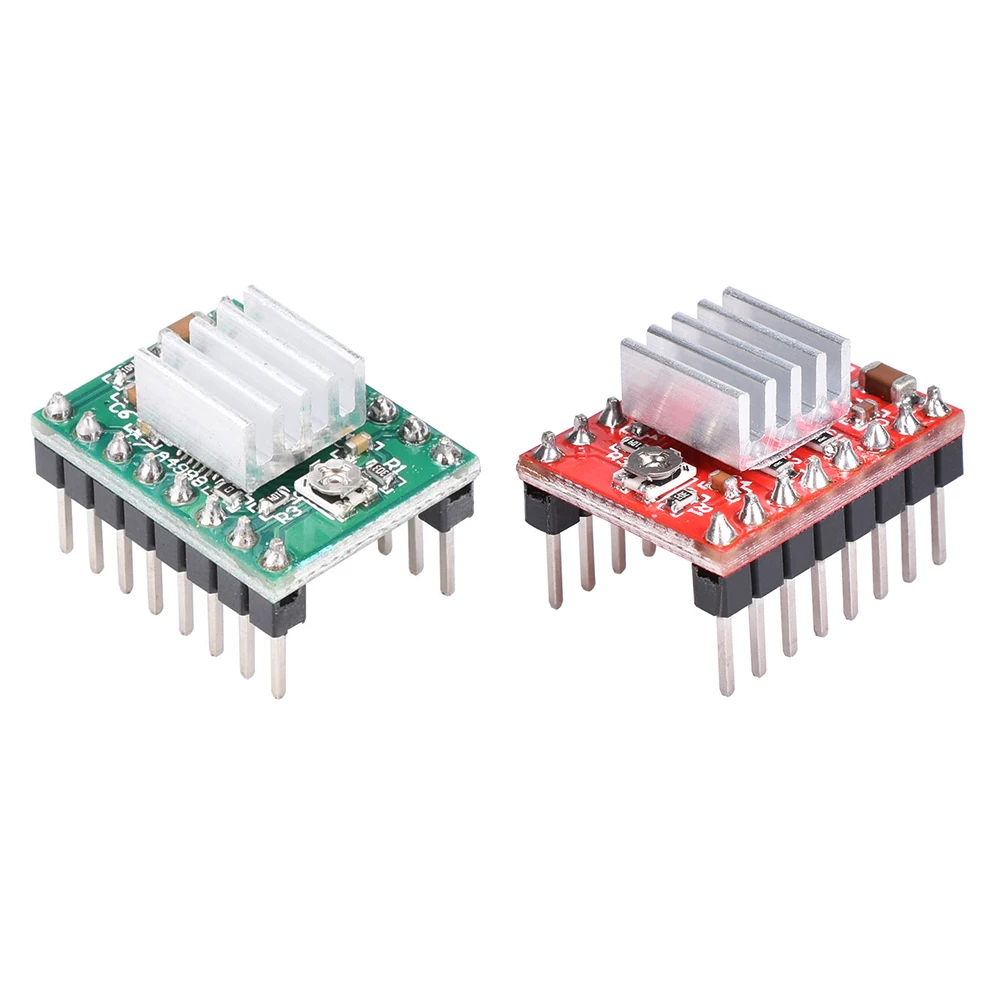

Sobre A4988
Introducción:
Este producto es una placa de conexión para el controlador de micropasos DMOS A4988 de Allegro con traductor y protección contra sobrecorriente; lea atentamente la hoja de datos A4988 antes de usar este producto.Este controlador de motor paso a paso le permite operar motores paso a paso bipolares en modos completo, medio, cuarto, octavo y séptimo paso, con una capacidad de accionamiento de salida de hasta 35 V y 2 A.
El traductor es la clave para la fácil implementación del A4988.Simplemente ingresar un pulso en la entrada STEP impulsa el motor con un micropaso.No hay tablas de secuencia de fases, líneas de control de alta frecuencia ni interfaces complejas para programar. La interfaz A4988 es ideal para aplicaciones donde un microprocesador complejo no está disponible o está sobrecargado.

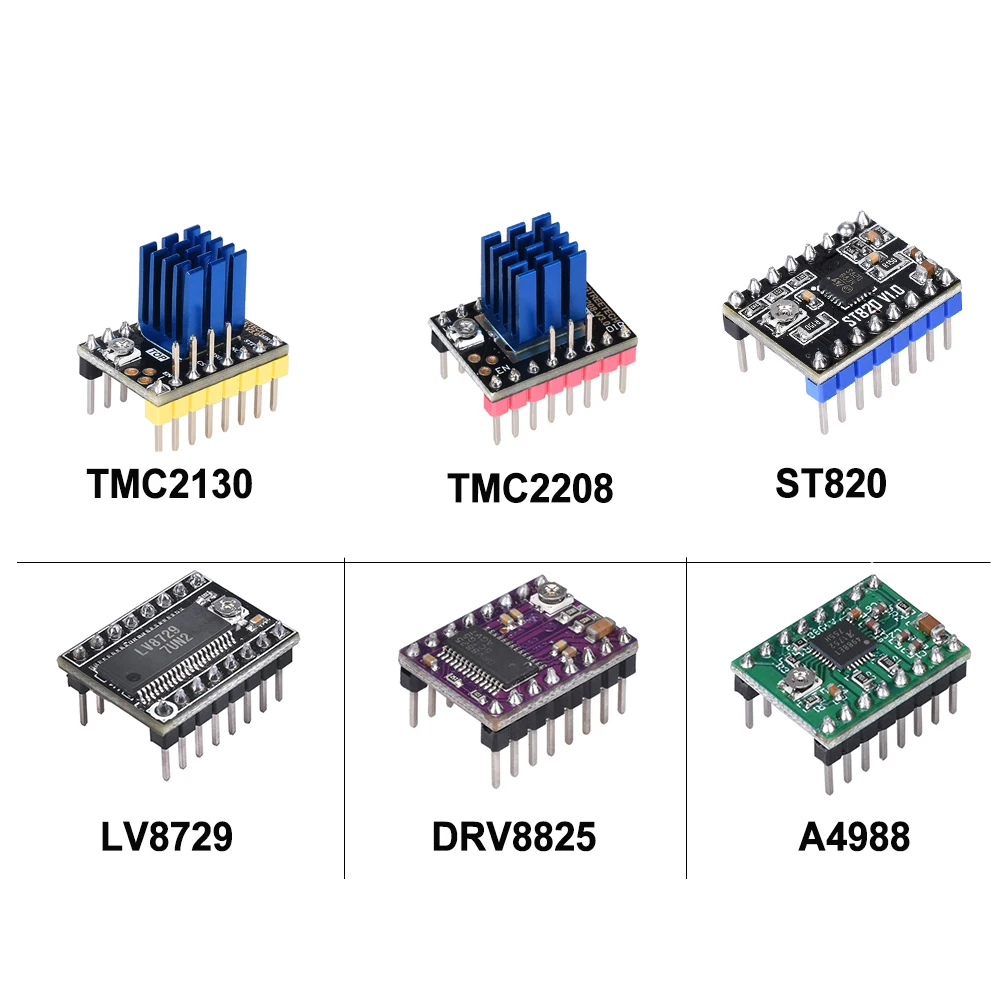

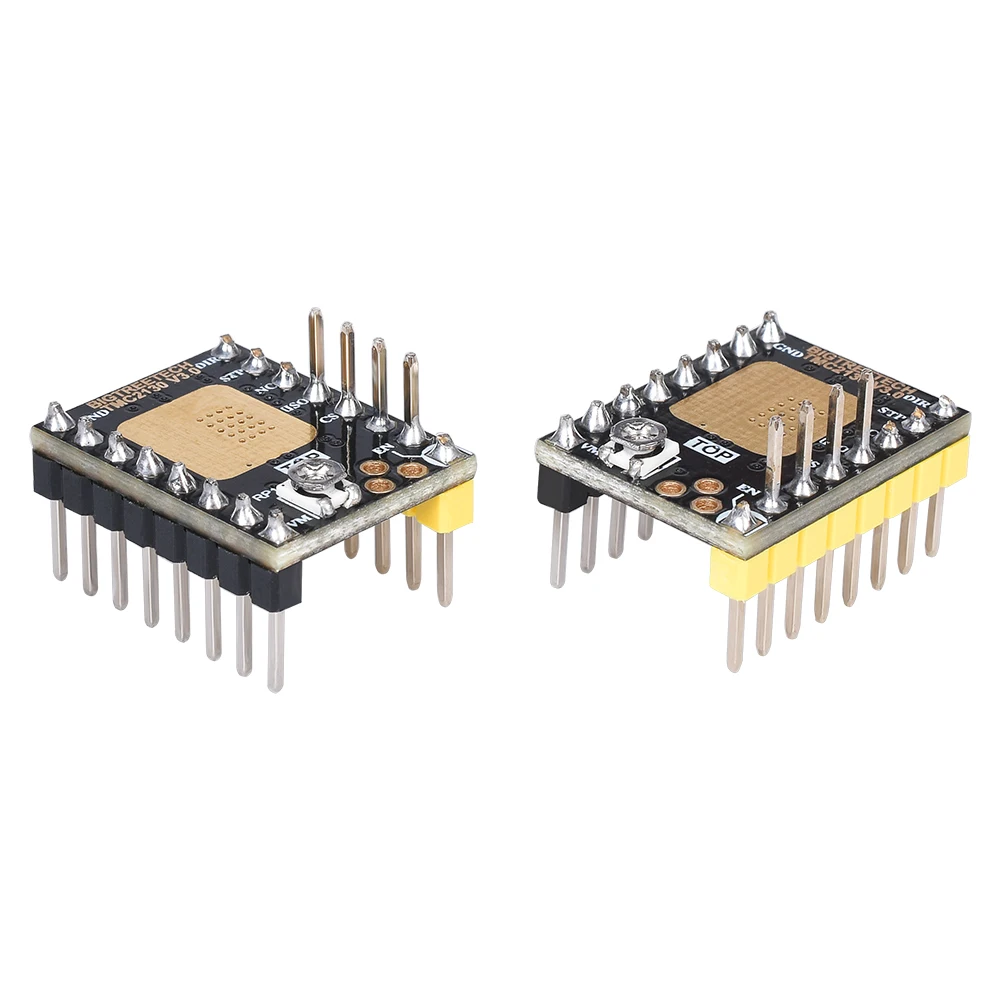

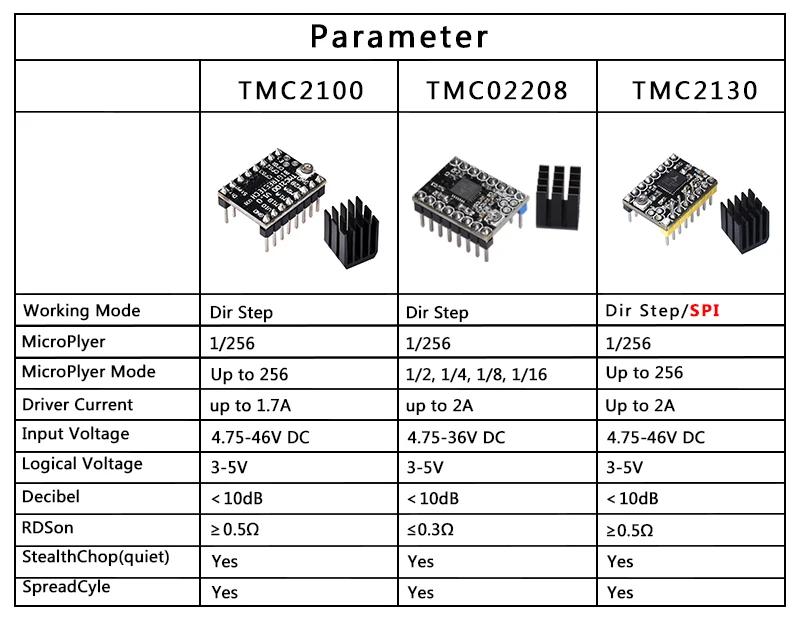

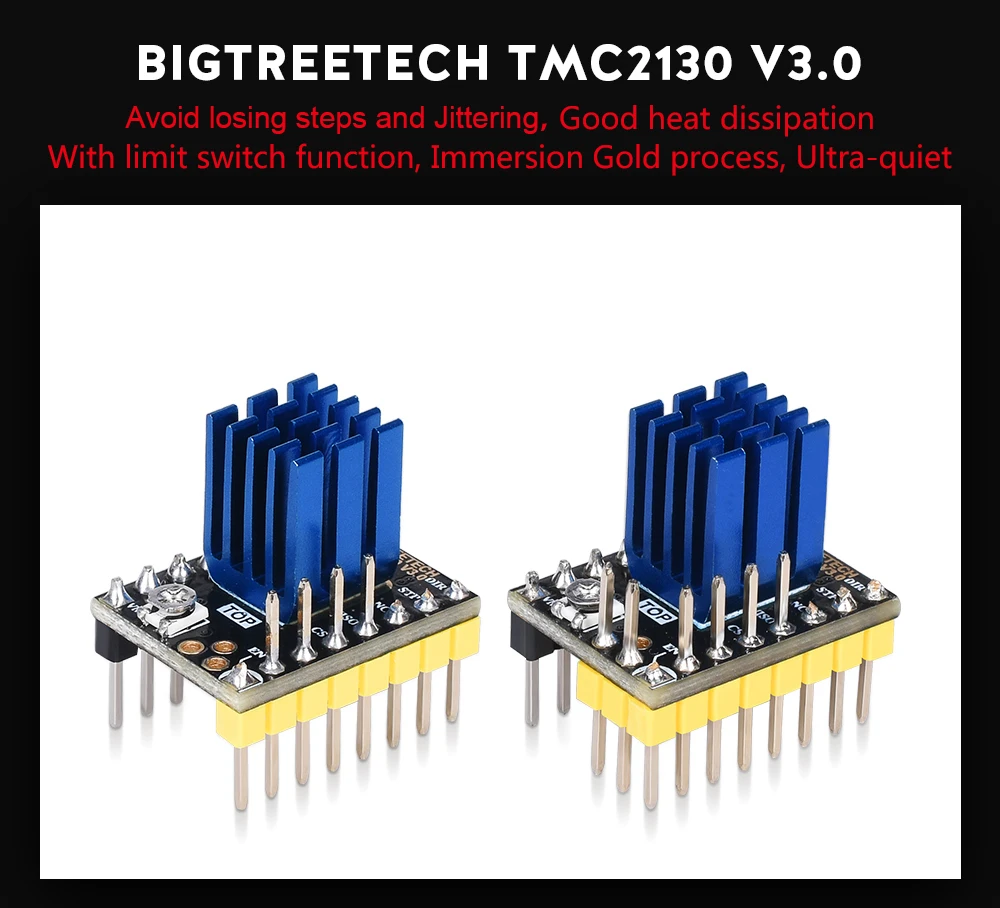

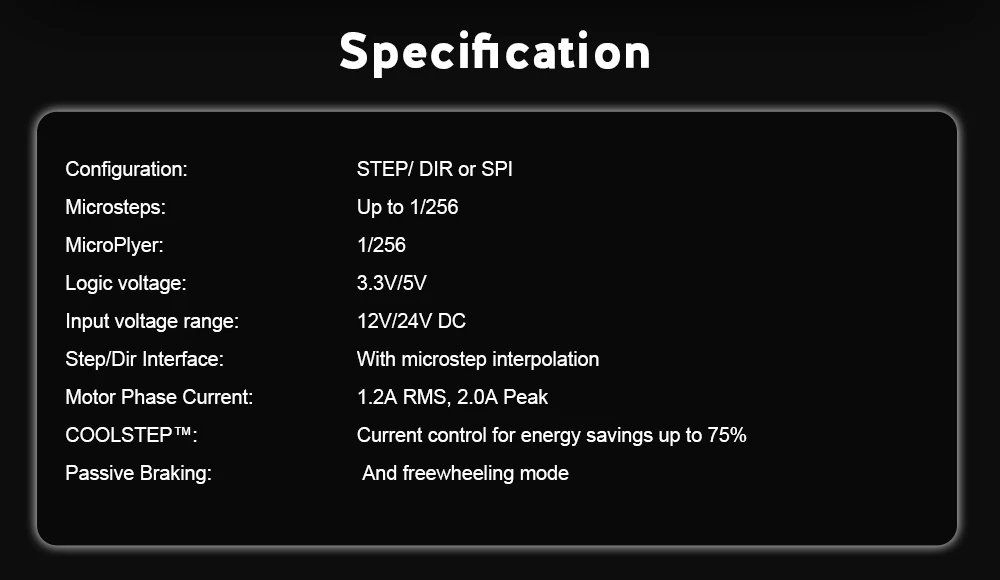

TMC2130 V3.0

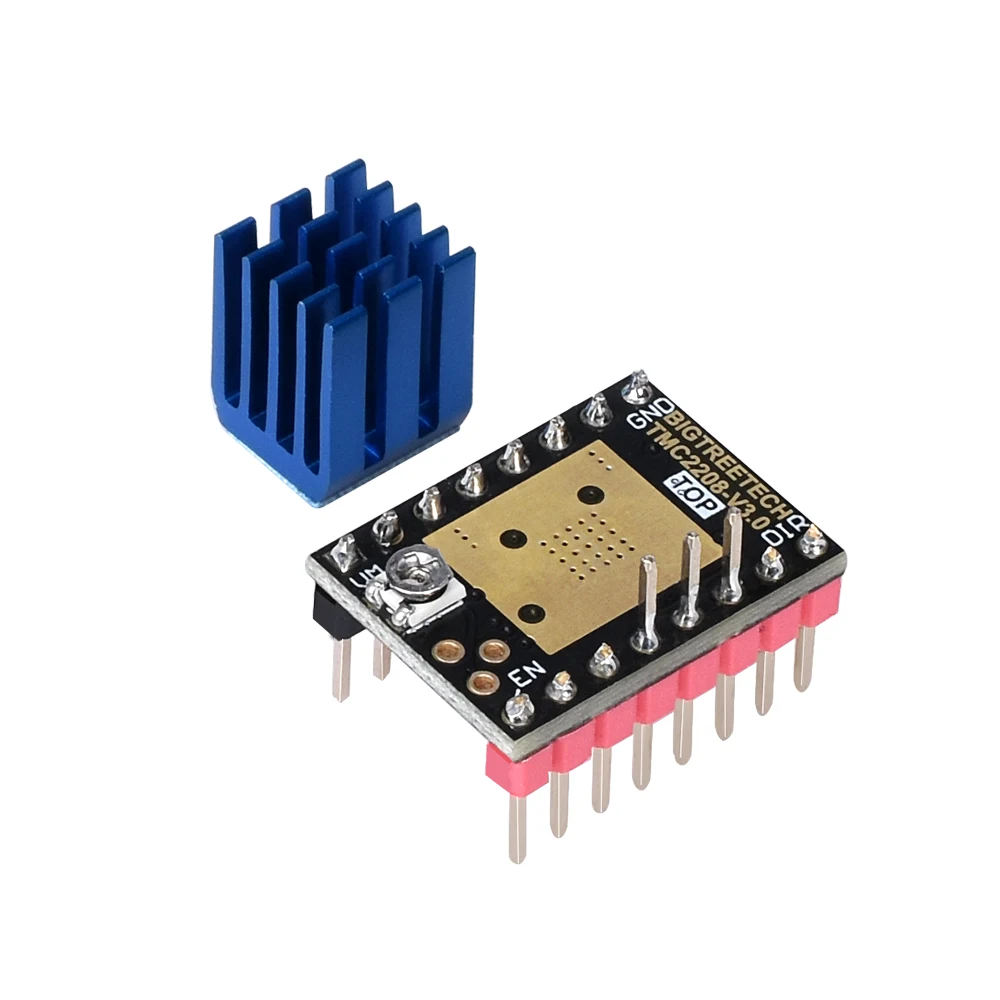

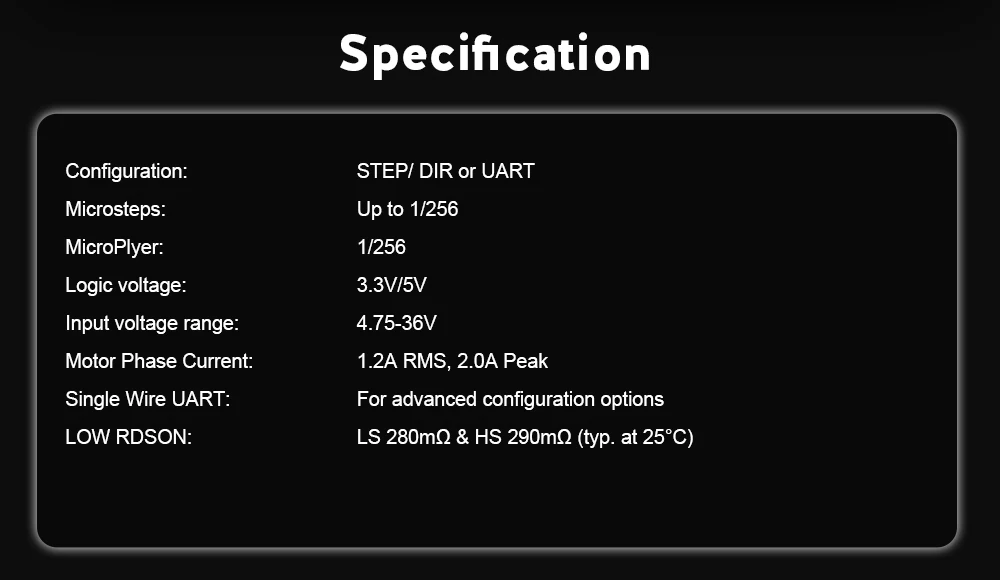

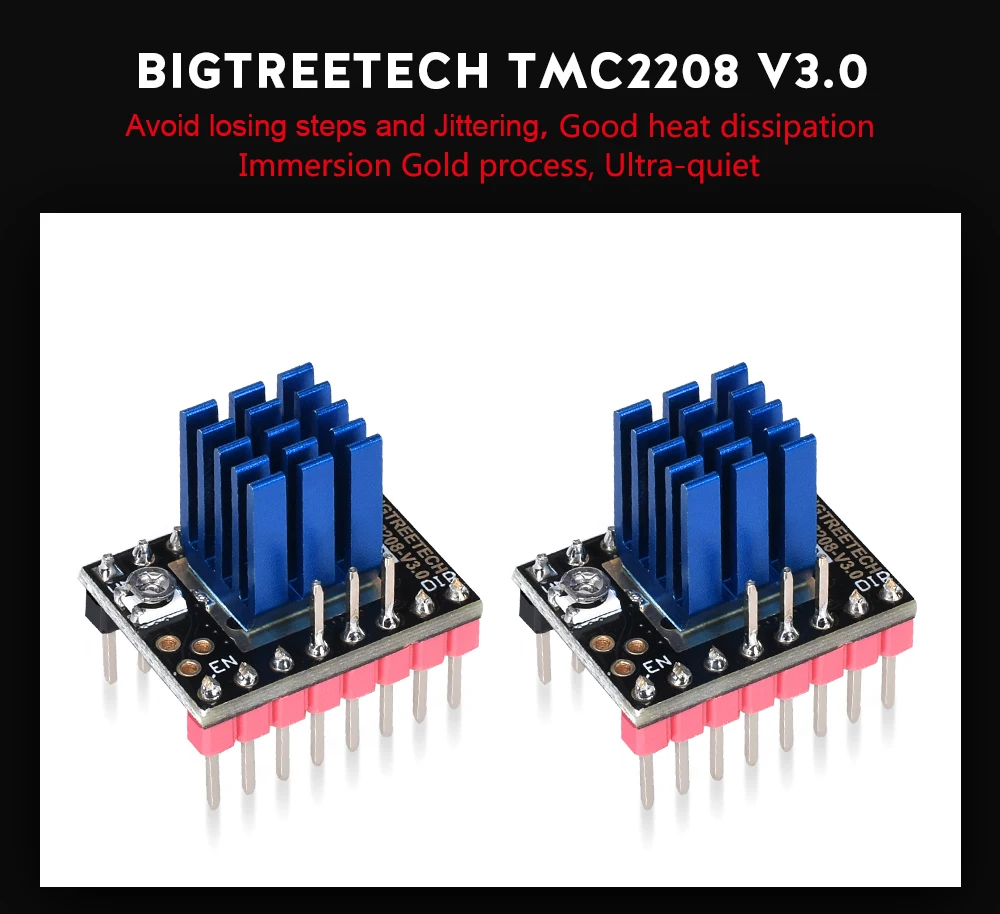

TMC2208 V3.0

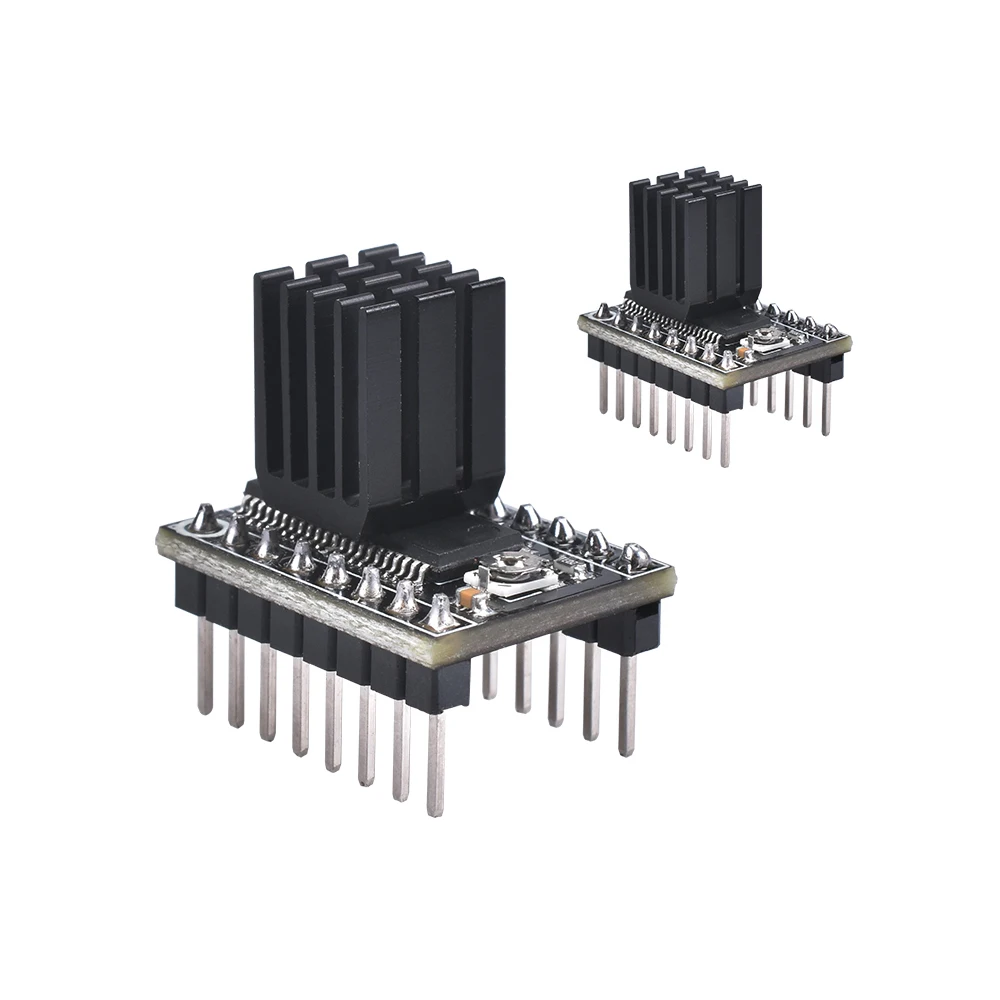

LV8729

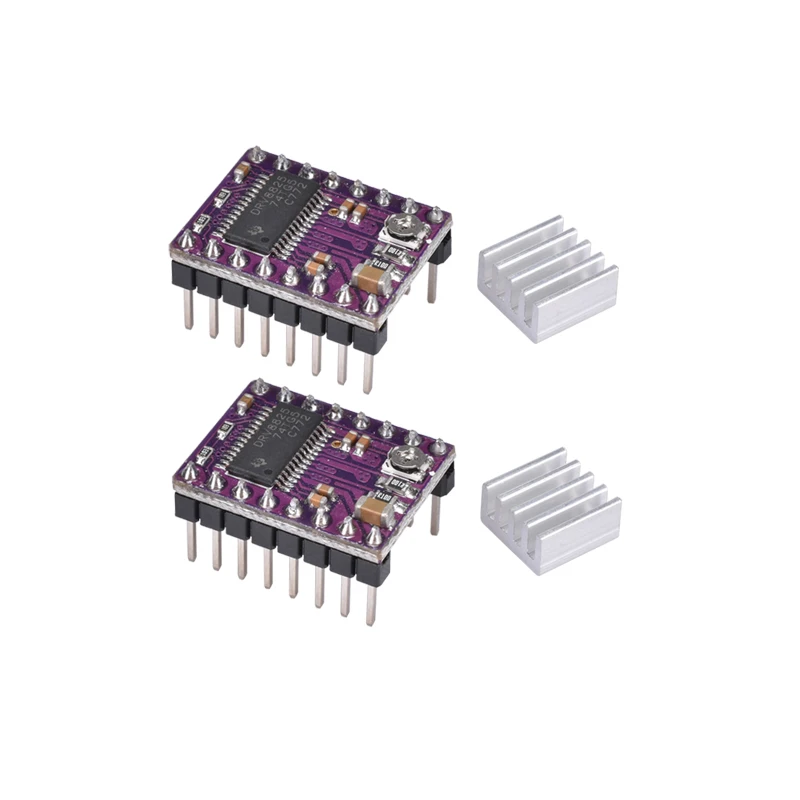

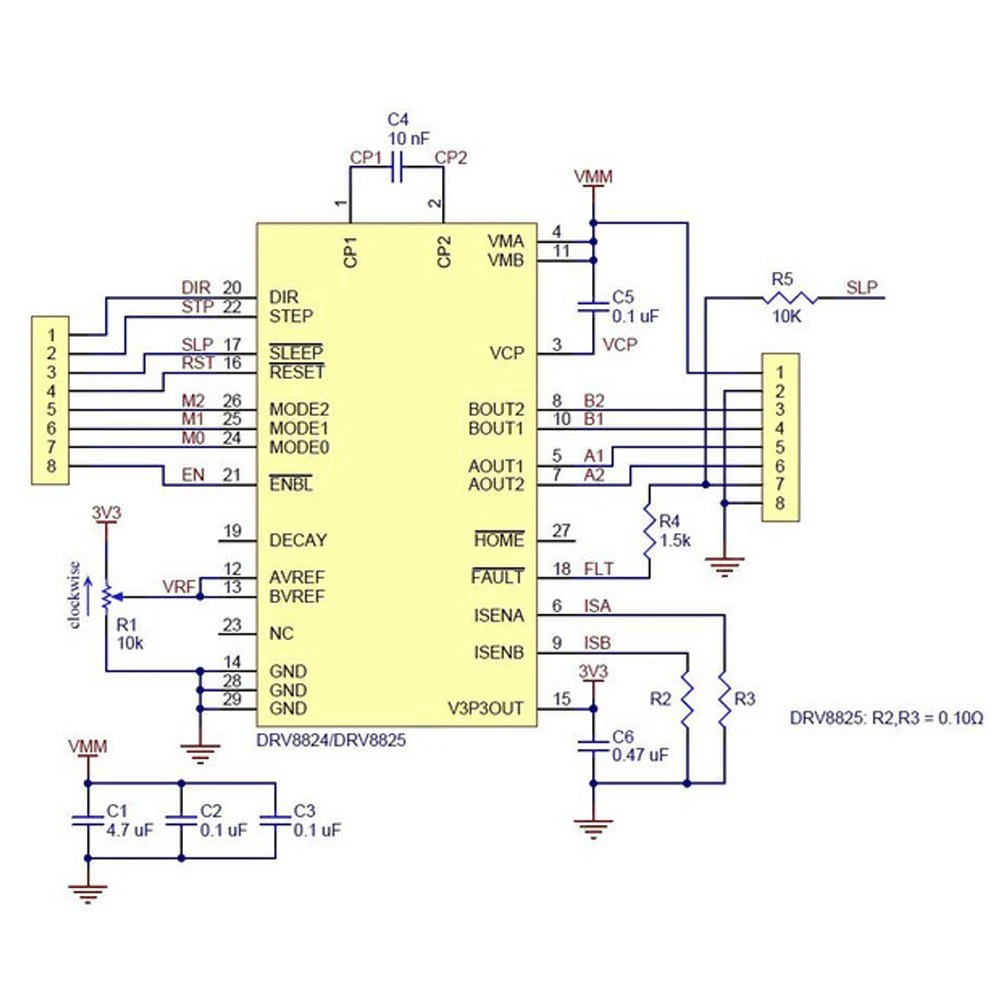

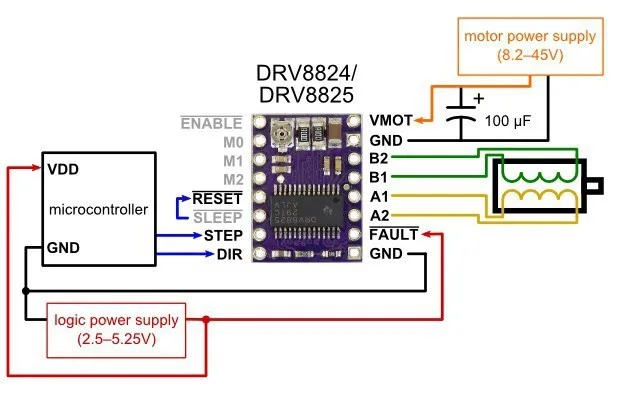

DRV8825
A4988
