Análisis general del producto
He utilizado este conector XLR de 4 pines en varias tareas de montaje y reparación de cableado de audio, principalmente para sustituir conectores deteriorados y preparar cables personalizados para equipos con esta configuración. Su principal virtud es que resuelve una necesidad muy concreta: disponer de cuatro contactos independientes en un formato XLR, algo que no puede cubrir un conector convencional de tres pines.
La primera comprobación que hago siempre antes de montarlo es verificar que el equipo utiliza realmente XLR de cuatro pines y confirmar la asignación de cada terminal. La distribución de pines no debe darse por supuesta, especialmente en conexiones de altavoz, alimentación, intercomunicación o equipos profesionales con cableados propietarios. Aunque externamente pueda parecerse a otros conectores XLR, no existe compatibilidad directa si el número de contactos o el esquema eléctrico no coincide.
El conjunto tiene unas dimensiones de 66 x 18,8 x 11 mm, un orificio aproximado de 11 mm y un peso cercano a 50 gramos por unidad. Son cifras razonables para una pieza orientada a instalaciones fijas, reparación de cables y uso técnico habitual.
Calidad de construcción y materiales

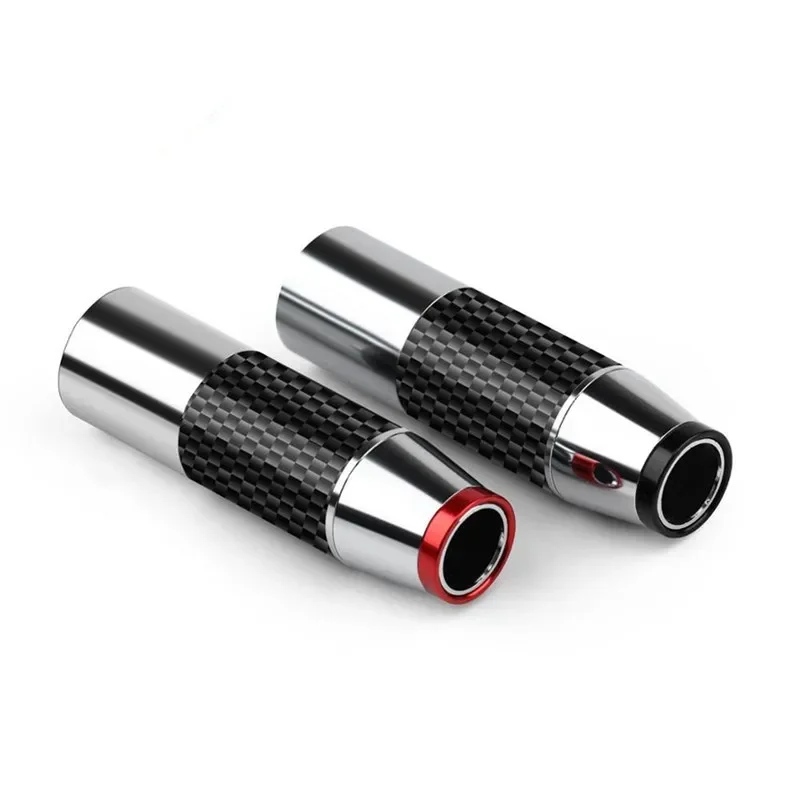

La carcasa de acero inoxidable transmite una sensación de resistencia adecuada para un conector que va a manipularse con frecuencia. Durante el montaje, la estructura soporta bien el ajuste de la rosca y el manejo necesario para introducir los conductores, soldarlos y cerrar posteriormente la carcasa. El acabado exterior, disponible en negro o rojo, también resulta útil para diferenciar visualmente dos líneas de señal o identificar rápidamente los extremos de un cable.
Los terminales de cobre ofrecen una base apropiada para una conexión soldada. En este tipo de componente, más que el material por sí solo, importa que la soldadura quede limpia, con una unión mecánicamente estable y sin restos de flujo que puedan provocar problemas a largo plazo. Recomiendo estañar previamente los conductores y trabajar con una punta de soldador fina para evitar puentes entre pines.
La carcasa roscada facilita el desmontaje cuando es necesario revisar una soldadura o sustituir un tramo de cable. Esto supone una ventaja frente a modelos económicos cuya cubierta queda mal fijada o resulta difícil de abrir sin marcarla. Aun así, conviene no forzar la rosca ni cerrarla con herramientas agresivas: el apriete debe ser firme, pero sin deformar el cuerpo del conector.
Compatibilidad y rendimiento
Su compatibilidad está limitada a equipos y cables diseñados para XLR de cuatro pines. No sirve como sustituto directo de un XLR de tres pines, aunque ambos compartan una apariencia similar. En una reparación, además de contar los contactos, hay que comprobar el diámetro del cable, el espacio disponible dentro de la carcasa y el sistema de retención utilizado por el equipo.
Lo he considerado especialmente adecuado para tres situaciones:
- Reparación de un cable en el que la carcasa original está rota, floja o presenta falsos contactos.
- Fabricación de latiguillos personalizados para equipos de audio con cuatro líneas independientes.
- Instalaciones fijas en las que interesa identificar los cables mediante carcasas de distinto color.
En una mesa de trabajo con interfaz de audio, amplificador y periféricos profesionales, la conexión se mantiene estable siempre que la soldadura y el alivio de tensión estén correctamente ejecutados. No atribuiría al conector una mejora audible por sí mismo: su función es mantener la continuidad eléctrica y la integridad mecánica de la unión. La calidad final dependerá también del cable empleado, la asignación de pines, la soldadura y el diseño del equipo conectado.
Para un entorno de escenario, la carcasa metálica aporta más confianza que una solución completamente plástica, pero revisaría con atención cómo queda sujeto el cable en el interior. Los tirones repetidos no deberían recaer sobre los terminales soldados. Si el montaje lo permite, es preferible dejar una pequeña holgura interna y asegurar el cable mediante el sistema de sujeción correspondiente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Configuración de cuatro pines para aplicaciones que necesitan más contactos que un XLR convencional.
- Carcasa de acero inoxidable con buena resistencia para mantenimiento y uso recurrente.
- Terminales de cobre adecuados para montaje mediante soldadura.
- Diseño roscado que facilita la apertura y las reparaciones posteriores.
- Variantes en negro y rojo útiles para organizar instalaciones.
- Formato apropiado para cables personalizados y sustitución de conectores dañados.
Aspectos mejorables
El principal inconveniente es que requiere soldadura electrónica. No es una solución de conexión rápida para usuarios que busquen montaje sin herramientas, y conviene tener experiencia básica para evitar uniones frías, cortocircuitos o daños por exceso de temperatura.
También echo en falta una referencia universal sobre la asignación de pines, algo que en los conectores de cuatro contactos puede ser especialmente importante. Antes de soldar, recomiendo consultar el manual del equipo, medir la continuidad del conector original o documentar cada conductor con una etiqueta. Nunca conectaría los cuatro pines basándome únicamente en el color de los cables.
Frente a conectores profesionales de precio superior, puede ofrecer una construcción suficiente para reparaciones y montajes convencionales, aunque estos últimos suelen aportar sistemas de alivio de tensión más elaborados, tolerancias más consistentes y mecanismos de bloqueo mejor definidos. Para una instalación crítica o sometida a tirones continuos, conviene valorar esa diferencia.
Veredicto del experto
Considero que el HEDANP XLR de 4 pines es una opción práctica para reparar o fabricar cables cuando se necesita esta configuración específica. La carcasa metálica, el sistema roscado y los terminales preparados para soldadura forman un conjunto funcional para trabajos de electrónica, audio e instalaciones técnicas.
Su compra solo tiene sentido después de confirmar tres aspectos: que el equipo utiliza cuatro pines, que la asignación eléctrica coincide y que el cable puede alojarse correctamente en el orificio aproximado de 11 mm. Una vez verificado, ofrece una solución sencilla y mantenible para sustituir conectores dañados o crear cableado a medida.
Para prolongar su vida útil, aconsejo revisar la continuidad con un multímetro antes de conectarlo al equipo, proteger las soldaduras frente a tirones y evitar doblar el cable justo a la salida de la carcasa. Con estas precauciones, es un componente razonable para reparaciones domésticas, bancos de trabajo, sistemas fijos y montajes de audio que no requieran un conector de tres pines.
