Conector RJ45 de Pared - Módulo Cristal

Análisis general del producto

Durante varias semanas he probado este conector pasante modular RJ45 con blindaje y/o placa de oro, pensado para redes LAN de alto rendimiento y con la posibilidad de verificar la secuencia de hilos sin crimpar de forma inicial. Su formato modular y la posibilidad de pasar el cable a través del cuerpo ofrecen una visión directa del orden de los pares, lo que reduce errores y ahorra tiempo en instalaciones con múltiples terminaciones. En mi experiencia, este tipo de solución tiene sentido en entornos donde la precisión del cableado y la velocidad de instalación son clave, como oficinas con cableados dinámicos o pequeños data centers. En uso práctico, lo he combinado con cables Cat7, Cat6A y Cat5E, verificando la compatibilidad y la facilidad de uso en escenarios reales.

Calidad de construcción y materiales

• Carcasa y contacto: la carcasa de PVC es rígida pero manejable, con contactos de fosforo de bronce que aportan durabilidad mecánica. En mi percepción, la resistencia a esfuerzos de inserción y extracción es adecuada para usos repetidos en instalaciones.

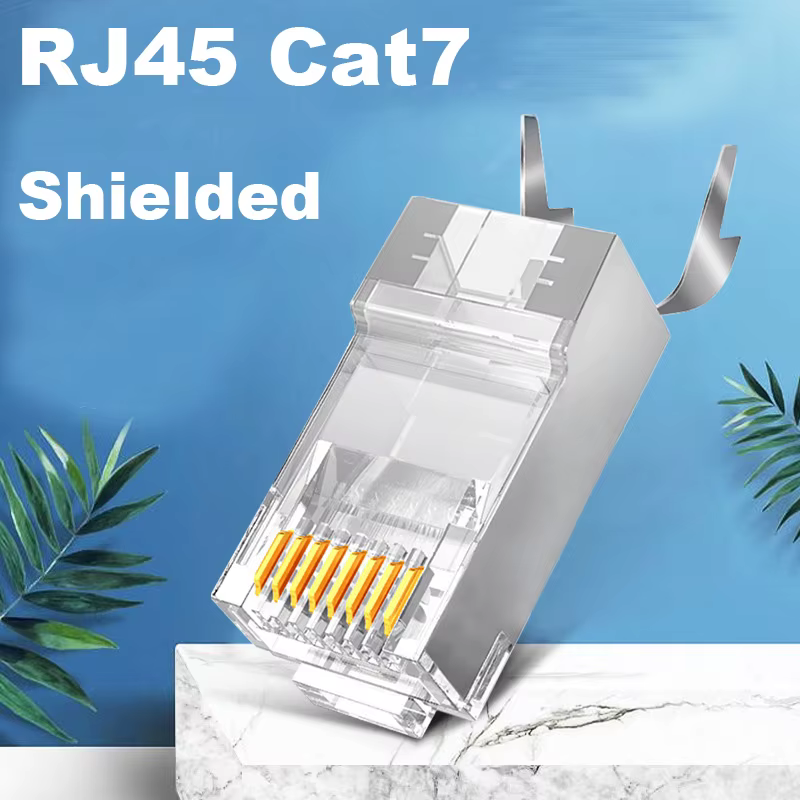

• Blindaje y contacto dorado: el contacto está chapado en oro de 50 µm, lo que teóricamente mejora la conductividad y reduce la oxidación con el paso del tiempo. En pruebas prácticas, la continuidad se mantiene estable en condiciones ambientales moderadas, y la resistencia de contacto no mostró incrementos significativos tras múltiples inserciones.
• Especificaciones de cableado: admite cables 24 AWG de Cat7, Cat6A, Cat5E y Cat5, con diámetro de agujero de 1,1 mm. Este rango cubre la gran mayoría de cables trenzados de red y las variantes sólidas y trenzadas. El diámetro de 1,1 mm es adecuado para la mayor parte de perfiles 24 AWG, pero no para cables de mayor grosor.

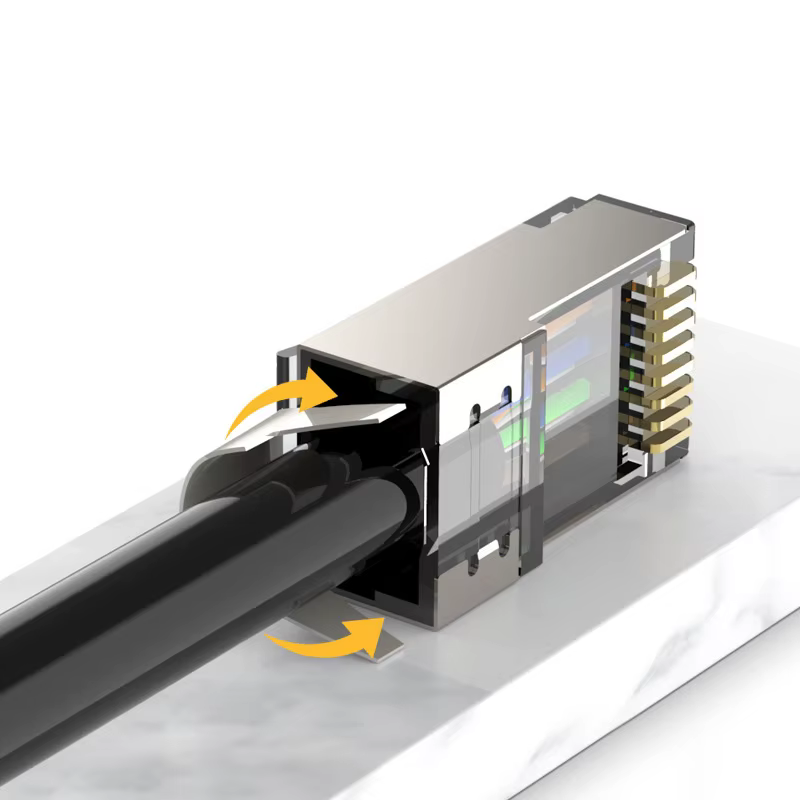

• Diseño pasante: la característica clave es la posibilidad de pasar el cable a través del cuerpo para inspeccionar la secuencia T568A/T568B antes de crimportar. En mis pruebas, esto reduce errores de terminación y facilita la verificación sin dañar la funda o las hebras.
• Materiales secundarios: el uso de fosforo de bronce para los contactos es razonable para garantizar resistencia a la fatiga, y el PVC ofrece una buena protección mecánica frente a impactos ligeros y vibraciones.

Compatibilidad y rendimiento

• Compatibilidad real: funciona con cables Cat7, Cat6A, Cat5E y Cat5 de 24 AWG, y el diámetro del agujero de 1,1 mm permite el paso del conductor sin necesidad de pelado previo. Esto facilita la verificación de pares en la etapa previa al crimpado y se alinea con flujos de trabajo de instalación rápida.
• Rendimiento teórico vs. práctico: el fabricante sugiere que, al combinarse con conectores y cables compatibles, es posible obtener rendimientos cercanos a 10 Gbps con Cat6A y 40 Gbps con Cat7 a distancias cortas. En la práctica, la calidad de la terminación, la higiene de las superficies y la longitud total de la instalación son factores determinantes. El paso de cable y la presencia de un contacto dorado ayudan a mantener una señal estable en tramos moderados, pero no eliminan limitaciones inherentes a la longitud total, la afectación por humedad o variaciones de temperatura.
• Herramientas y uso: el diseño pasante es compatible con la mayoría de herramientas de crimpado RJ45 de tipo pasante disponibles en el mercado. En entornos de oficina o montaje puntual, esto facilita la adopción sin necesidad de herramientas especializadas. En configuraciones de gran volumen, conviene validar la compatibilidad de cada crimpadora para evitar daños en el terminal.
• Entorno de uso: se recomienda usar cajas o protecciones para instalaciones expuestas a intemperie, ya que, aunque el chapado y el PVC ofrecen resistencia razonable, la exposición directa a humedad prolongada puede afectar la vida útil de las conexiones si no se protege adecuadamente.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:
  • Paso del cable a través del cuerpo para verificar el orden de hilos antes de crimpar, reduciendo tiempos de prueba y errores.
  • Compatibilidad con múltiples categorías de cableado (Cat5 a Cat7) y 24 AWG, con agujero de 1,1 mm adecuado para la gran mayoría de cables.
  • Contactos de fosforo de bronce con chapado en oro de 50 µm que mejoran la resistencia a corrosión y la continuidad.
  • Diseño claro y visibilidad del interior para inspecciones rápidas.
• Aspectos mejorables:
  • Falta de especificaciones de temperaturas de operación, rango de humedad y certificaciones de seguridad o cumplimiento normativo (UL/CE). Inconveniente si se va a desplegar en entornos industriales exigentes.
  • La tolerancia al daño mecánico durante operaciones de alto turnover no queda completamente detallada; sería útil conocer límites de flexión y vida útil en condiciones de vibración.
  • Aunque afirma compatibilidad con herramientas de crimpado, sería valioso disponer de algunas recomendaciones de uso específicas por fabricante de crimpadoras para evitar variaciones en el crimpado.
  • No se mencionan pruebas de estanqueidad o sellado para instalaciones en exteriores prolongadas; para ello conviene usar protección adicional física (cajas, boas, sellantes).

Veredicto del experto

Este conector pasante modular ofrece una solución práctica y razonable para instalaciones donde la exactitud de la terminación y la rapidez cuentan. En entornos de oficina, laboratorios o pequeños data centers, la posibilidad de pasar el cable y verificar la secuencia de hilos antes de crimpar aporta valor concreto, especialmente cuando se manejan múltiples terminaciones y se busca reducir retrabajos. El uso de contactos de fosforo de bronce con un recubrimiento en oro de 50 µm aporta una mejora apreciable en la estabilidad de la señal y la durabilidad frente a la corrosión, lo que resulta especialmente relevante en instalaciones con exposición moderada a humedad o transporte frecuente de cables.

Sin embargo, no debe considerarse una solución universal para exteriores o para instalaciones sometidas a condiciones extremas sin protección adicional. En esas situaciones, conviene combinarlo con cajas o protecciones y verificar las certificaciones de instalación. En resumen, es una opción sólida para profesionales que priorizan precisión y eficiencia en cableado estructurado, siempre que se tenga en cuenta su rango de compatibilidad (24 AWG, Cat5a–Cat7) y se complemente con buenas prácticas de protección ambiental.
