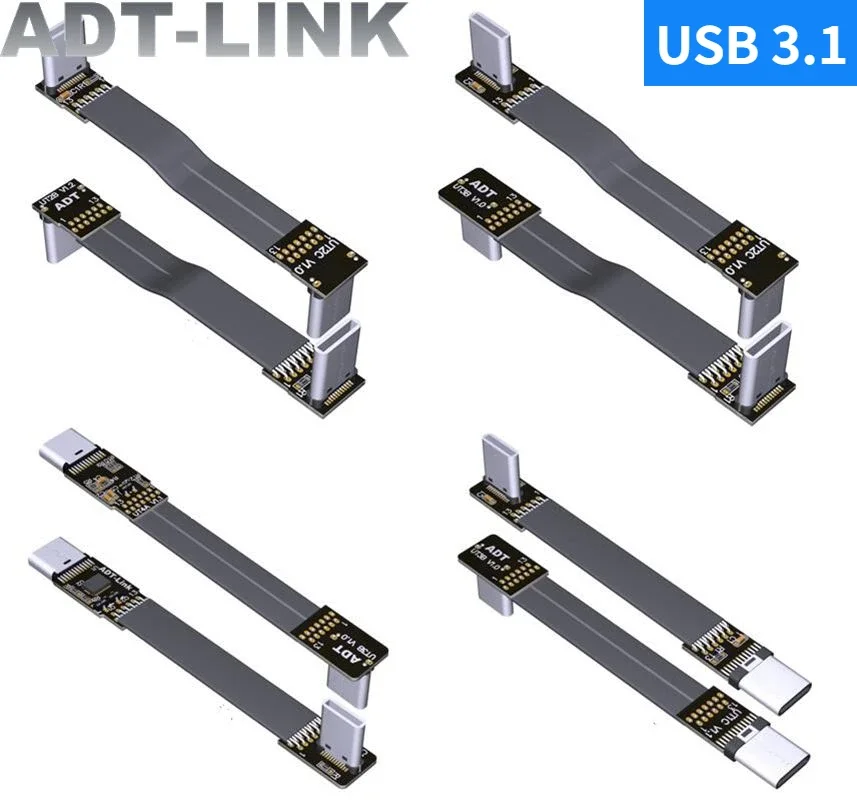

Cable plano ADT-Link USB 3,1 tipo C a tipo C

Nombre de marcaADT-LINK

Nombre del productoCable plano USB 3,1

Modelo de producto: UTT3-MF-13P UTT3-MM-13P

Nombre del productoCable de extensión de USB3.1 de 2 a 1,

Longitud del cable:3cm-3m (la longitud se puede personalizar)

Rango de adaptación:USB3.1 tipo C a tipo C

Velocidad de transferencia:Soporte de mayor ancho de banda de hasta 10Gbps (50cm máx.), 5Gbps (200cm máx.)

Capacidad actual: 3A(Longitud dentro de 50cm soporta 3A, dentro de 2m soporta 1.5a)

Aplicación:Navegador GPS, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, uso de interruptor de extensión de dispositivo USB incorporado, conveniente para cabezal sin escobillas, cabezal de motor de dirección, cabezal pequeño s, cabezal de mano SLR Fuente de alimentación USB y transmisión AV, etc.

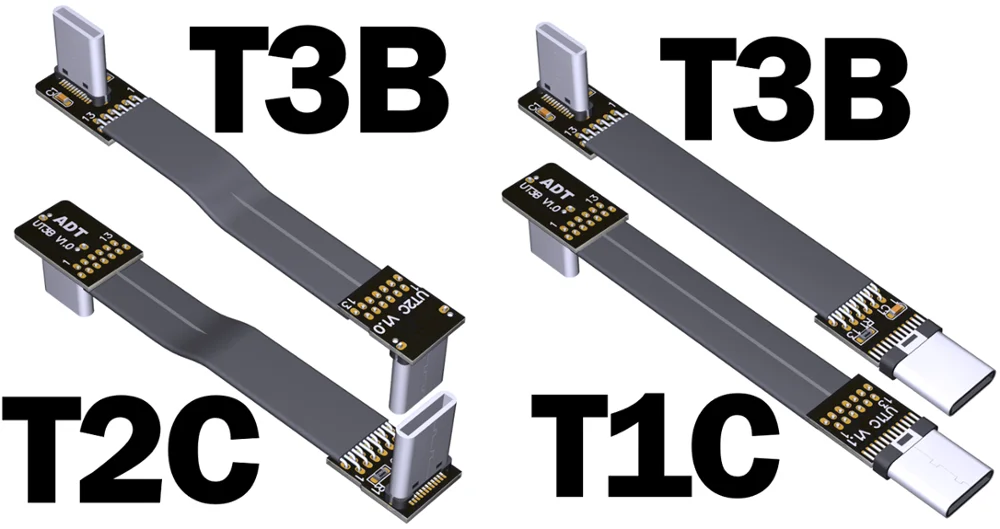

Descripción del número de pieza de la serie ADT USB:

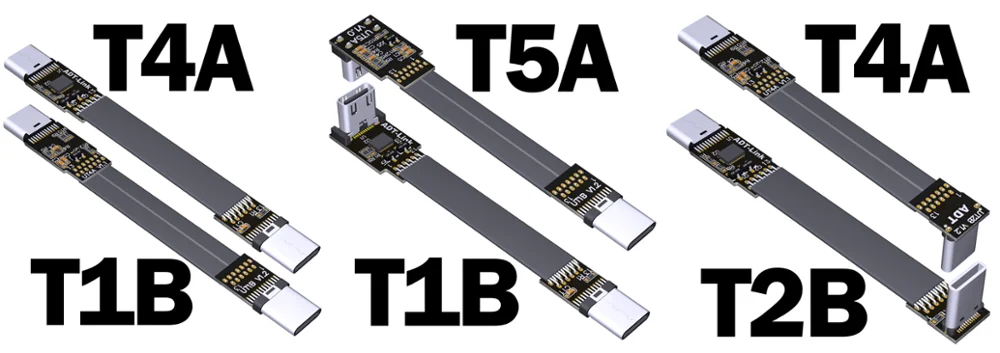

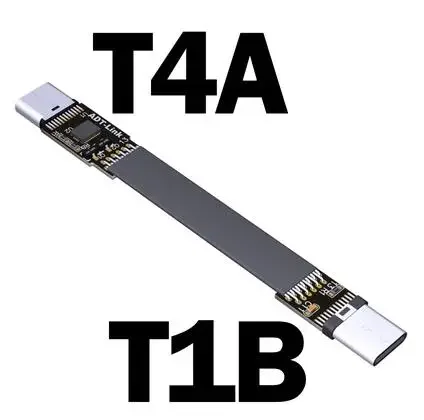

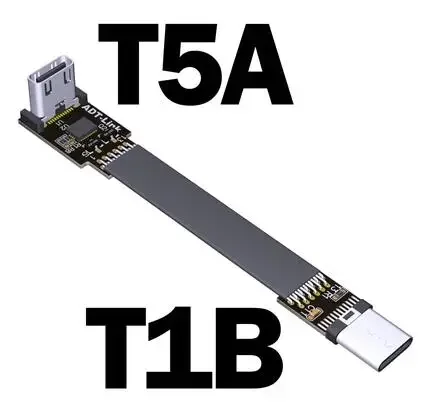

Con tipos de chip (los modelos T4A T5A tienen un chip)

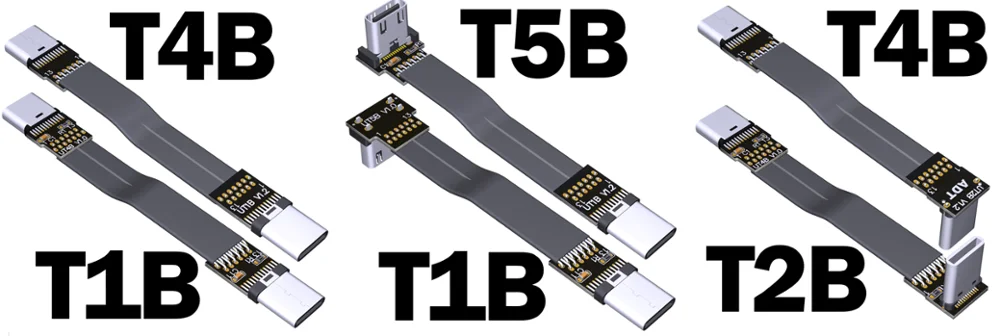

Sin tipos de chip (los modelos T4B T5B no tienen chip)

Observación 1Velocidad de ancho de banda: la velocidad Gen2 se admite dentro de una longitud de cable de 50cm, y la velocidad gen1 se admite dentro de 1 metro.

Observación 2: Línea de datos de intercambio de señal macho a macho, el PIN CC está conectado directamente, no es necesario distinguir entre un puerto y otro puerto.

Observación 4:Un puerto significa conectarse al puerto host, otro puerto significa conectarse a la Cámara de la caja del disco duro y otros equipos, etc.

Observación 5: T4A/T5A con chip, compatible con USB3.1 (10G/Bps) enchufe positivo y negativo, ambos son de alta velocidad de 10G

T4B/T5B no tiene chip y también admite la inserción positiva y negativa. La inserción positiva puede admitir USB3.1 ( 10G/Bps) de alta velocidad, pero la inserción inversa solo admite USB2.0 de baja velocidad (480M/Bps)

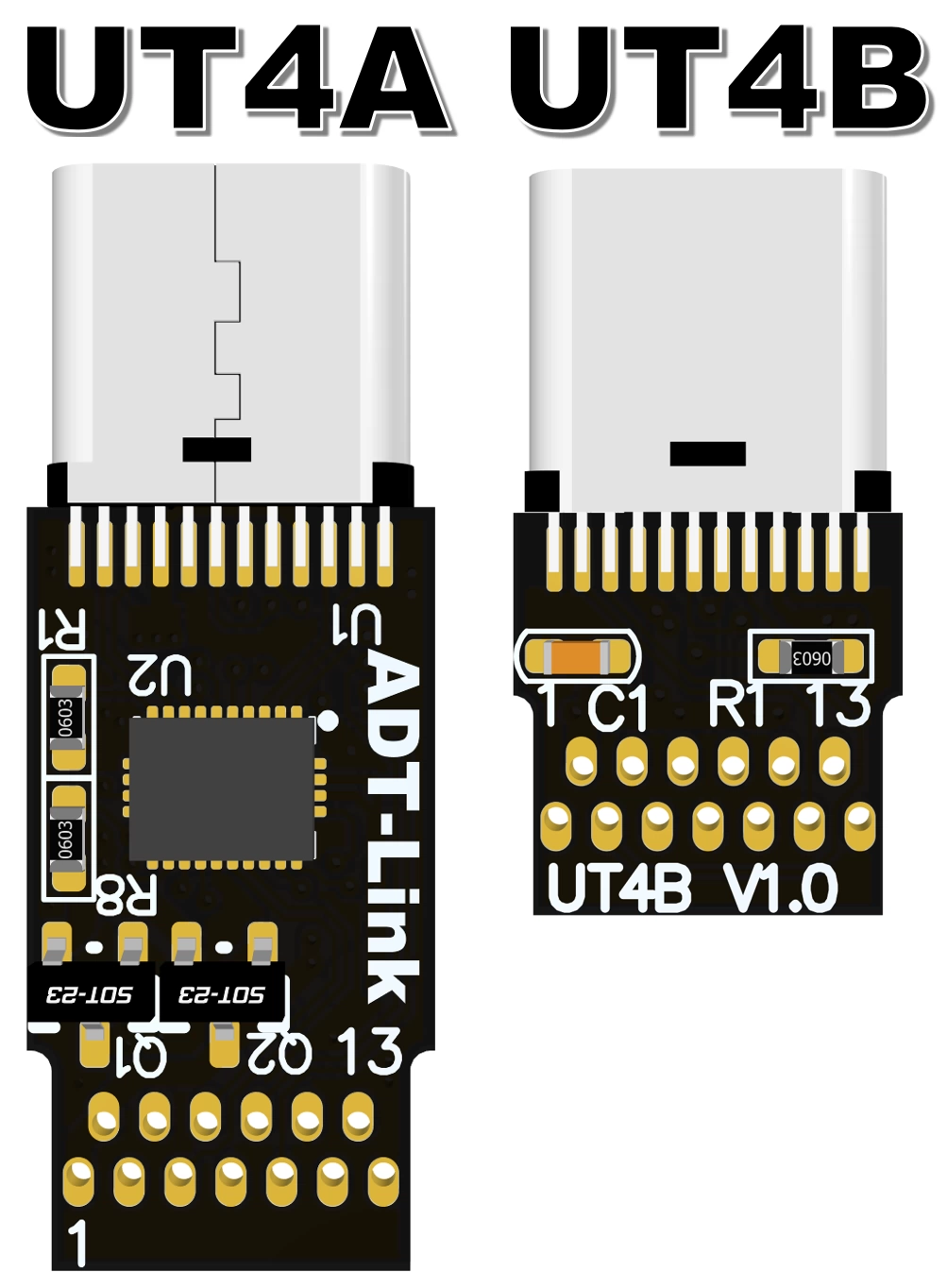

Comprueba la diferencia de T4A T4B (con chip y sin chip).

Descripción del número de pieza de la serie ADT USB:

Descripción de la longitud del cable:

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha negra de 5cm en la siguiente figura.

Ventajas del producto:


Ventajas DE DISEÑO:Señal diferencial sin diseño de vía, sin fenómeno de micro cortocircuito CAF, transmisión de datos de señal de alta velocidad sin capacitancia parásita y problema de interferencia de atenuación de señal de inductancia parásita, diseño de cableado mejorado de circuito de potencia, diseño de miniaturización de placa PCB, puede reducir la interferencia del Mecanismo, sin hardware de tarjeta, la instalación del producto es fácil.

Ventaja de producción:Nuestras ventas directas de fábrica, producción personalizada del producto, soldadura en el punto de soldadura de metal durante la producción. Y coloque la protección del tubo termorretráctil, el producto es firme y confiable, no habrá problema de desconexión y desconexión. El producto funciona bien, es estable y fiable.

Preguntas y respuestas:

¿Hay algún blindaje EMI para el cable?

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

¿Se pueden dividir los cables y los conectores PCB?

No, con el fin de purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB se sueldan y están protegidos por el manguito de Tubo termorretráctil, por lo que el producto no se puede separar.

¿Cuán compatibles son los cables?

Compatible con USB 3,1 de alta velocidad, todos los productos pasan por 100% antes del envío.

¿Grosor del cable? ¿Se puede doblar?
El grosor del cable es de 1,05mm, y se puede doblar y plegar sin afectar el uso.

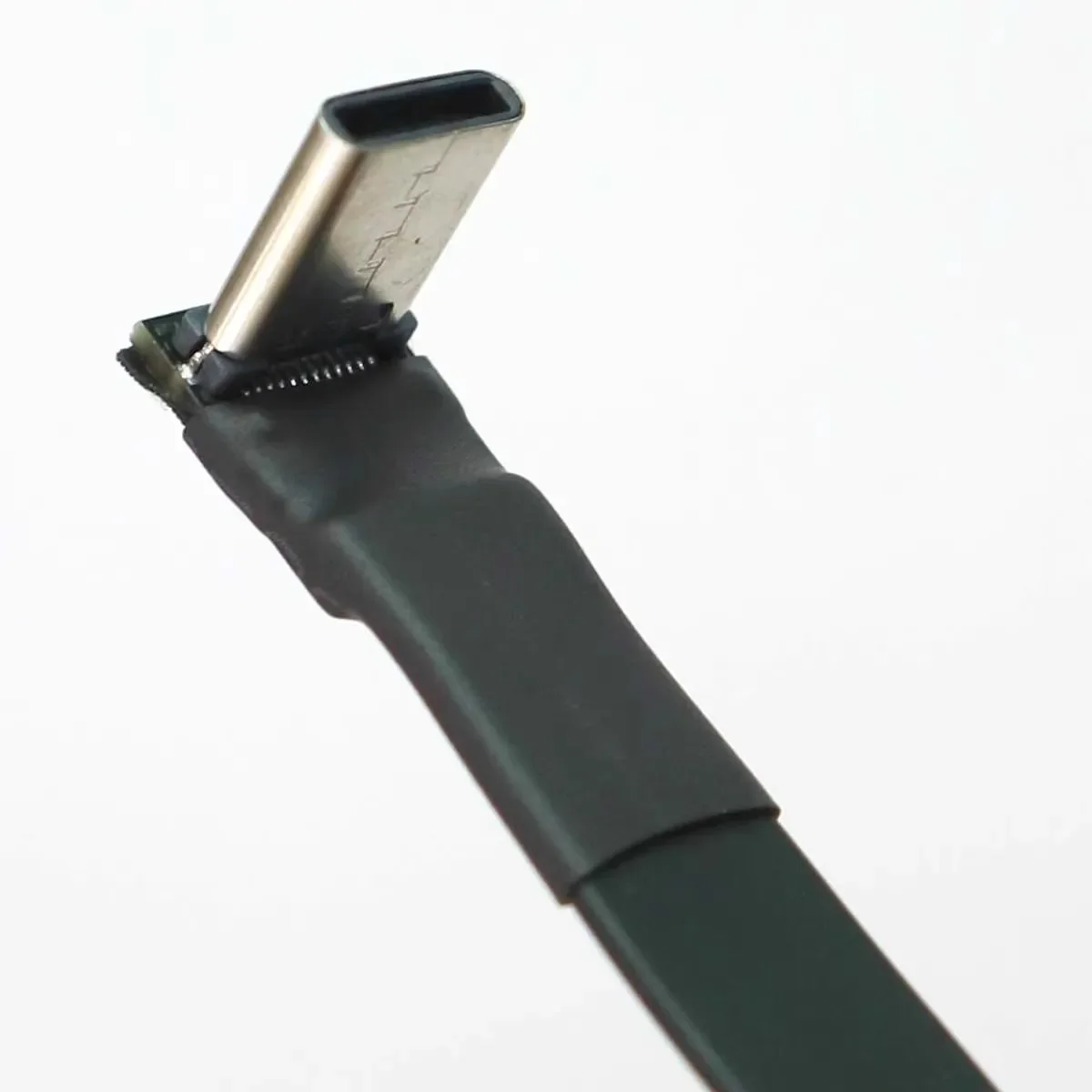

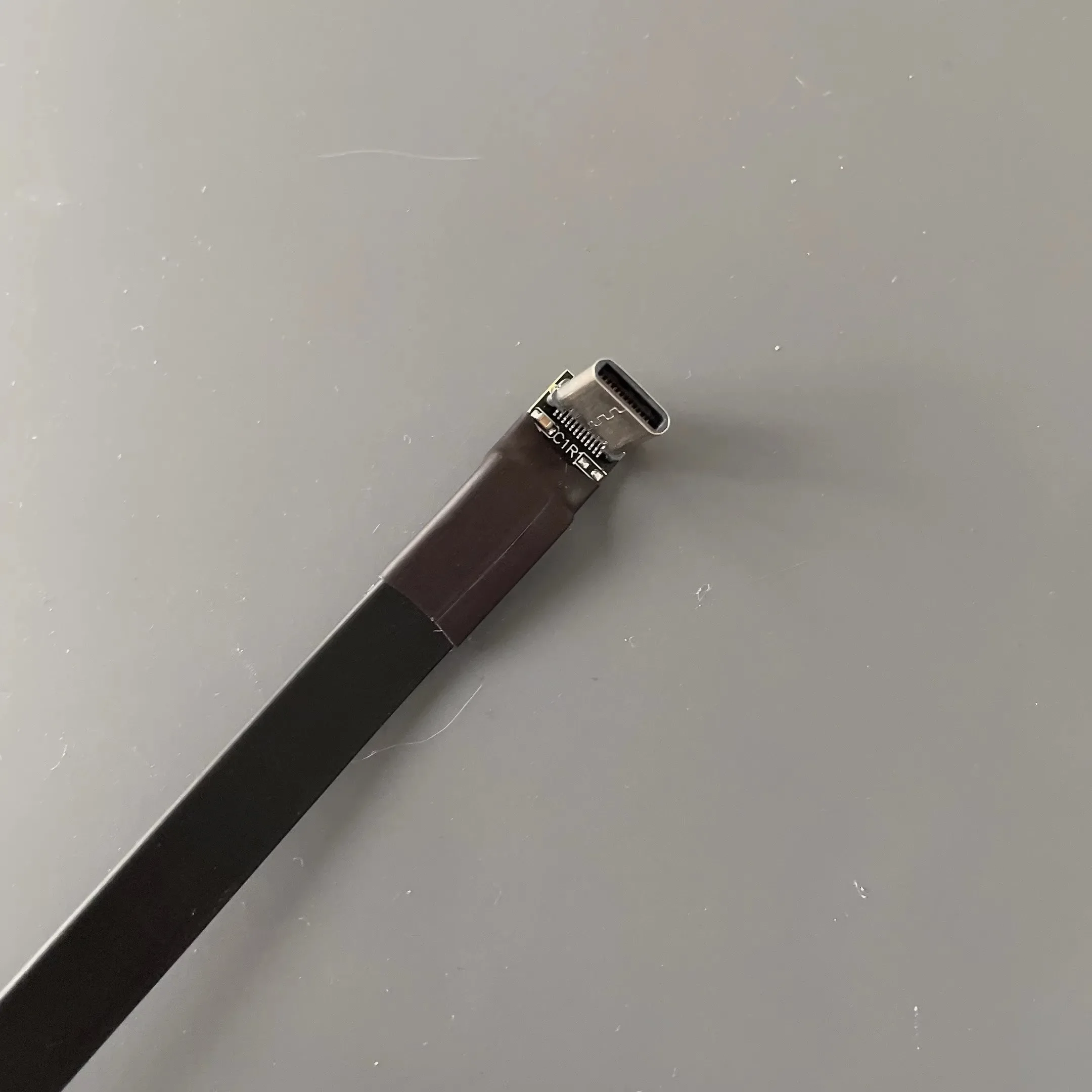

Foto real del producto:
