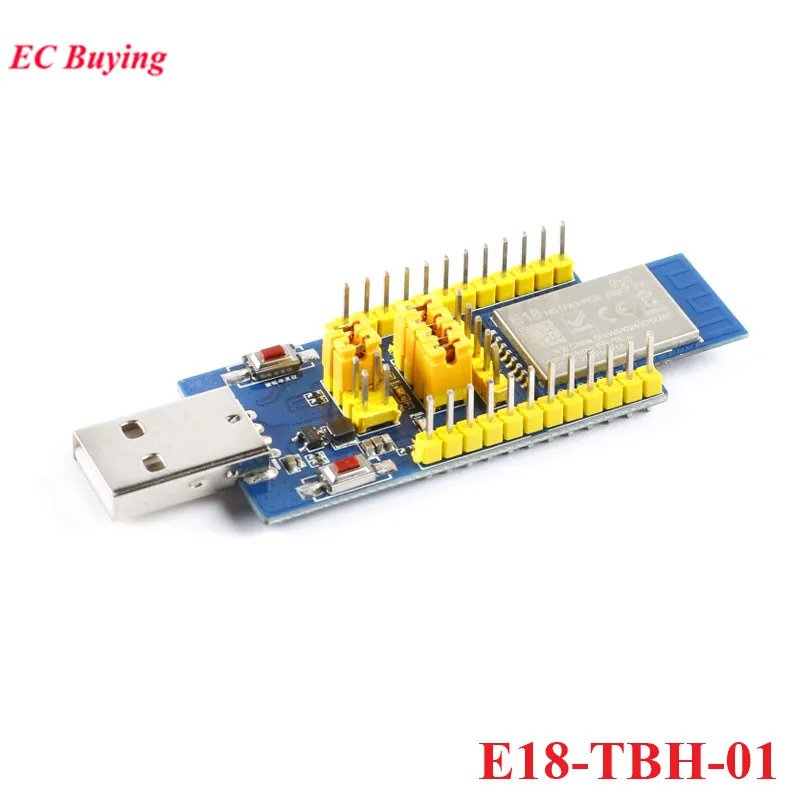

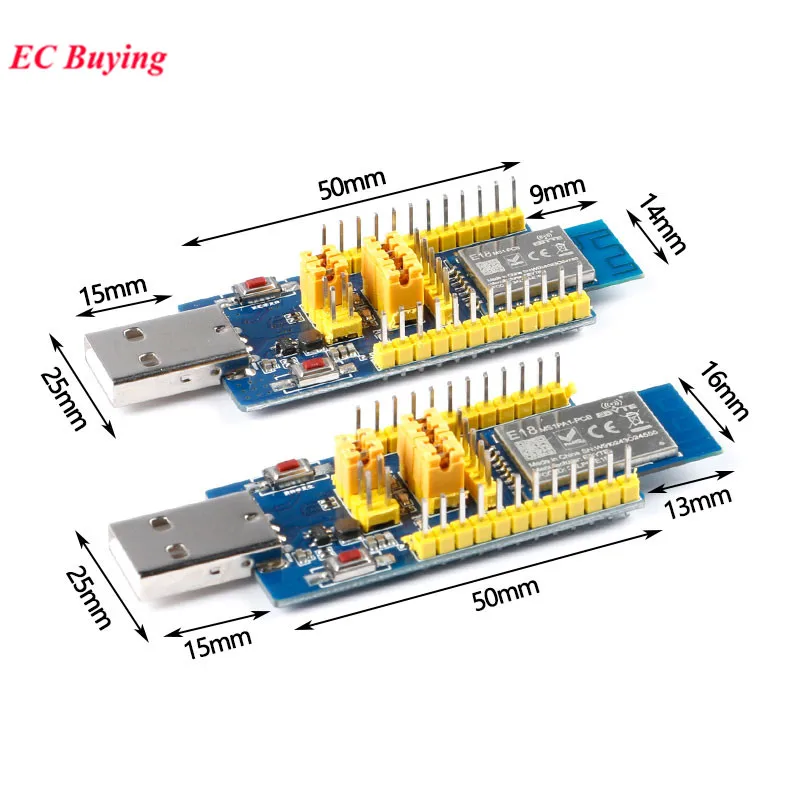

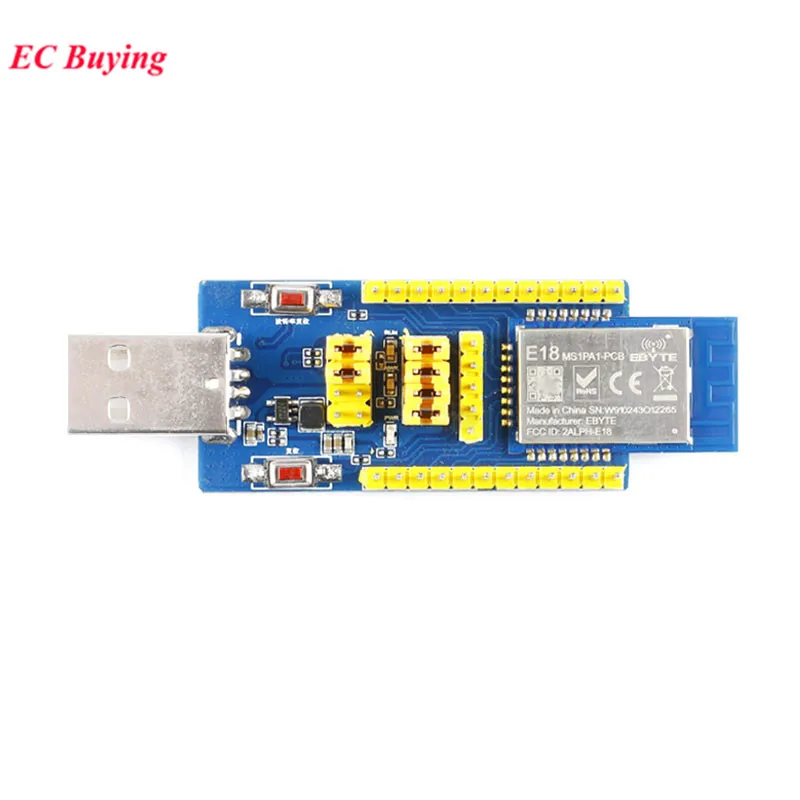

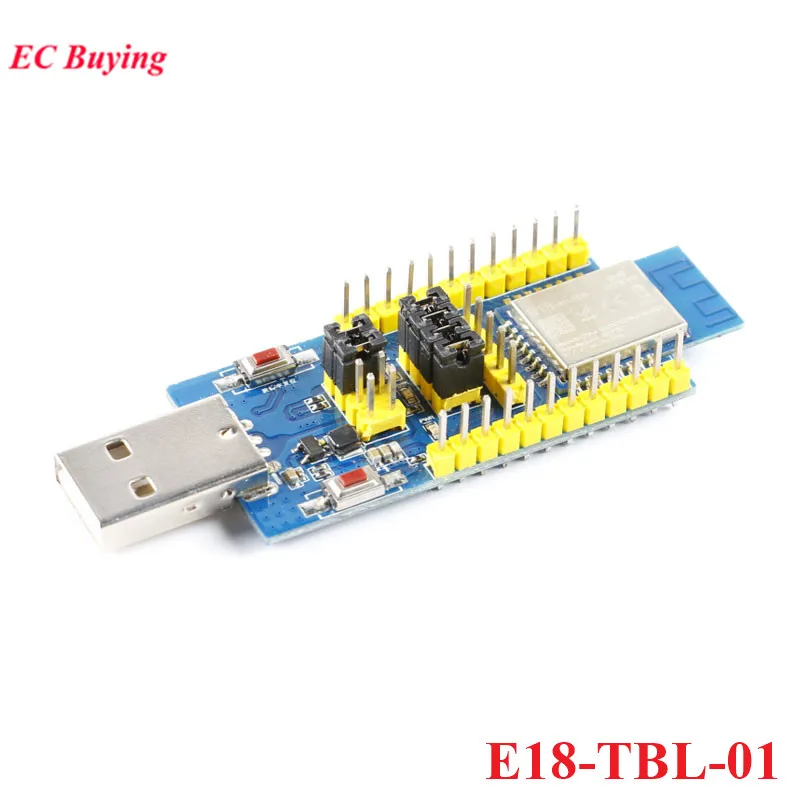

Descripción

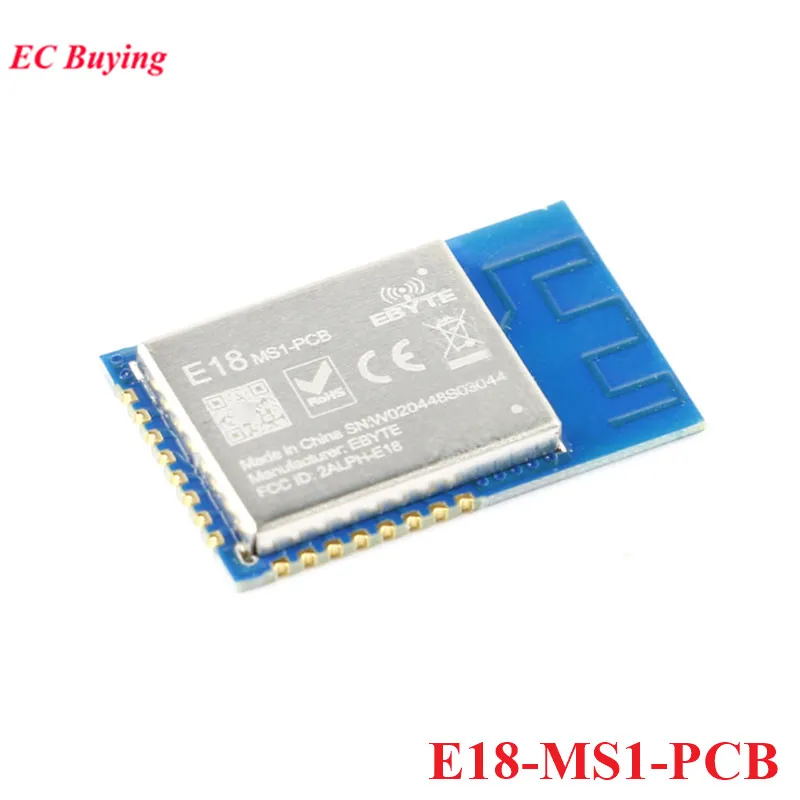

E18-MS1-PCBSe basa en el chip RF importado original CC2530 forma TI en Estados Unidos.El chip IC está integrado con un microcontrolador 8051 y un transceptor inalámbrico en su interior, que es aplicable al diseño Zigbee y al protocolo IEEE 802.15.4 de 2,4 GHz.Todos los puertos IO son conducidos por el módulo, lo que significa que el desarrollo multiaspecto es realizable.
Parámetro de RF
Valor
Observación
Frecuencia de trabajo
2400~2480 MHz
Predeterminado: 2,4 GHz(Oscilador de 32MHz)
Potencia de transmisión
4 dBm
Aproximadamente 2,5 mW
Sensibilidad de recepción
-96,4 dBm
Velocidad de datos aéreos: 250 kbps
Protocolo de comunicación
ZigBee
-
Distancia de prueba
200 m
Al aire libre y claro, con máxima potencia, ganancia de antena de 5dBi, altura de 2m,
velocidad de datos aéreos: 250 kbps
Parámetro de hardware
Valor
Observación
IC
CC2530F256RHAT/QFN40
-
FLASH
256 KB
-
RAM
8 KB
-
Núcleo
MCU 8051 mejorado estándar de la industria
-
Tamaño
14,1*23,0 mm
-
Tipo de antena
PCB
-
Interfaz de comunicación
Socién
-
Paquete
SMD
-

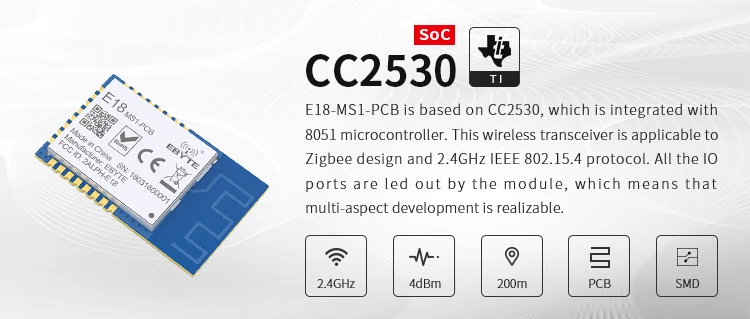

CC2530
E18-MS1-PCB se basa en CC2530, que está integrado con el microcontrolador 8051.
Este transceptor inalámbrico es aplicable al diseño Zigbee y al protocolo IEEE 802.15.4 de 2,4 GHz.
Todos los puertos IO son conducidos por el módulo, lo que significa que el desarrollo multiaspecto es realizable.

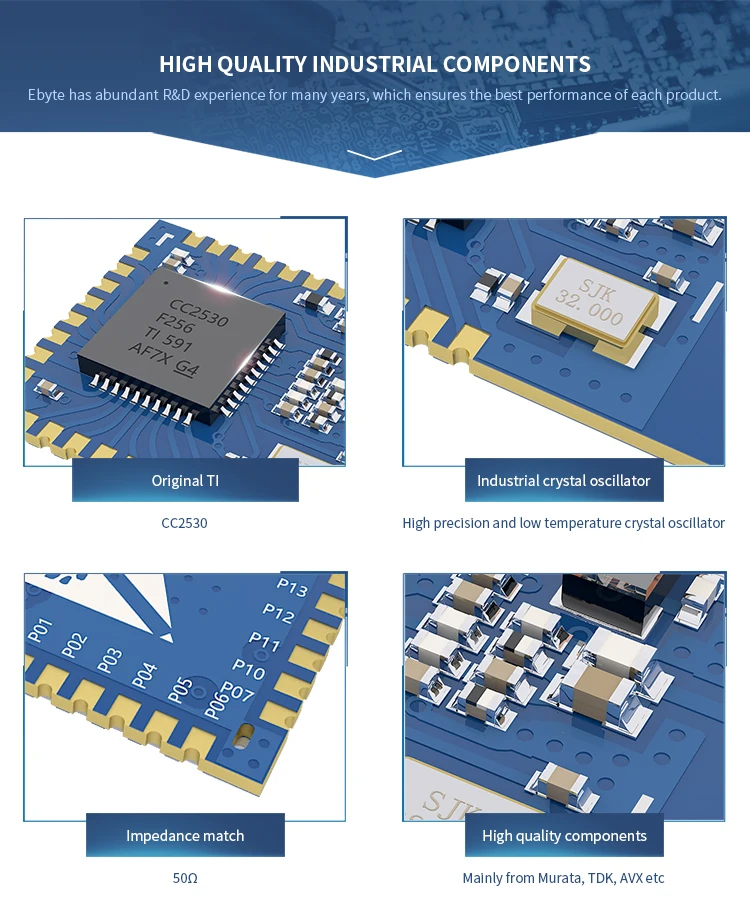

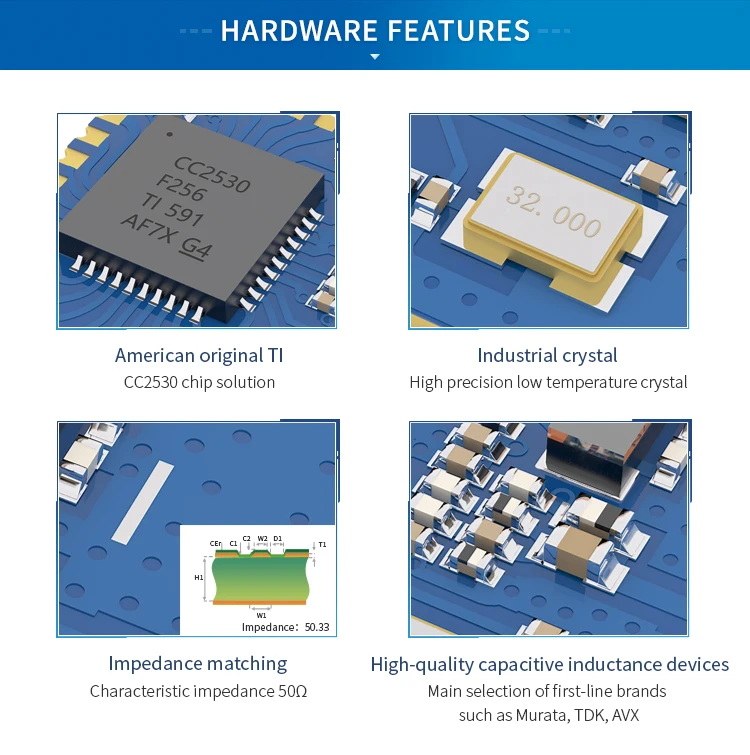

Componentes industriales de alta calidad
*TI CC2530 original
*Oscilador de cristal industrial
Oscilador de cristal de alta precisión y baja temperatura.
*Combinancia de impedancia 50Ω
*Componentes de alta calidad
Principalmente de Murata, TDK, AVX, etc.

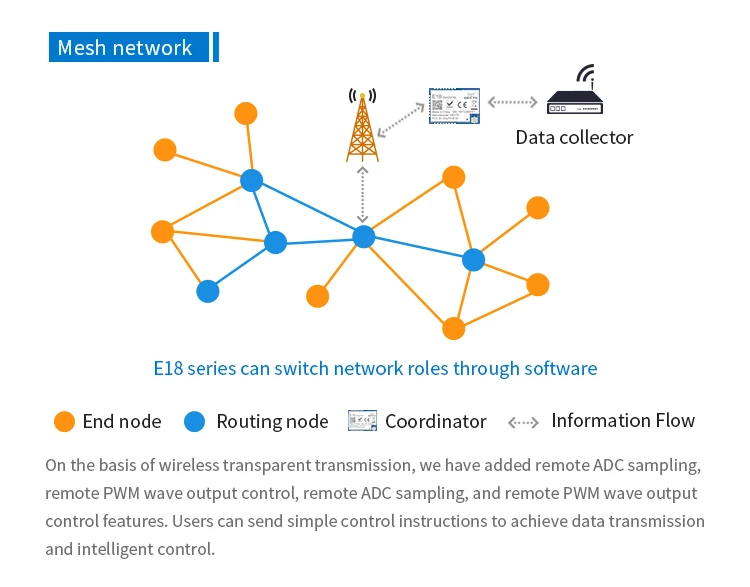

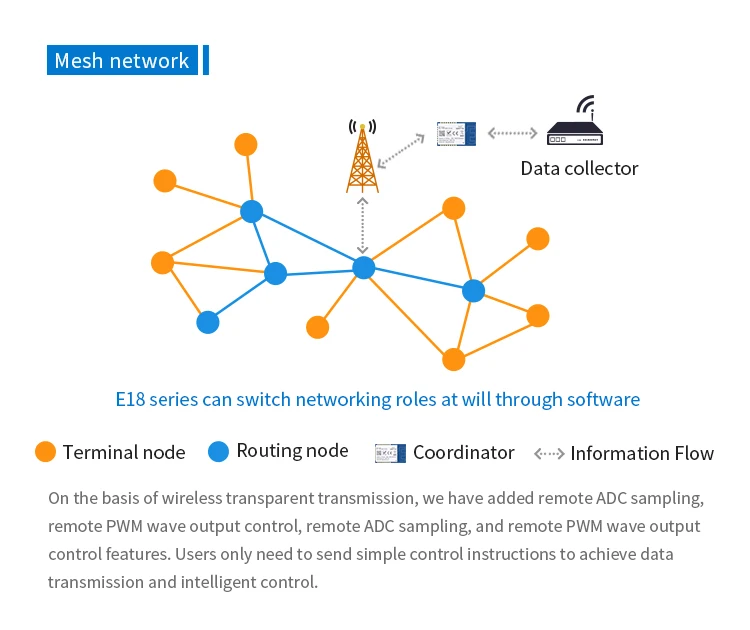

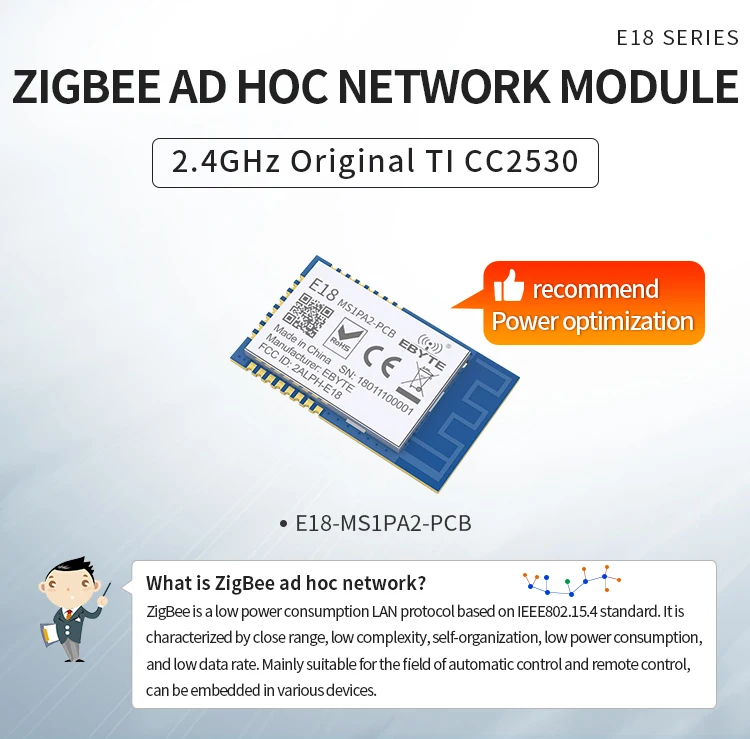

Potente red Mesh AD HOC

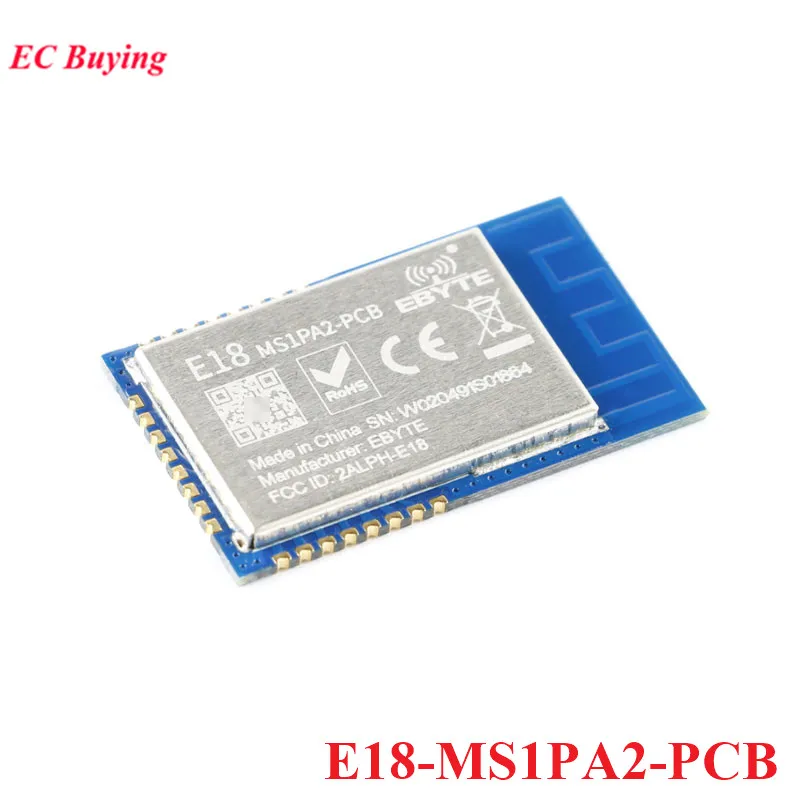

E18-MS1PA2-PCB
Parámetro operativo
Parámetros principales
Valor
Observaciones
Min.
Típico
Máx.
Tensión de funcionamiento (V)
2.0
3.3
3.6
≥3,3 V garantiza la potencia de salida
Nivel de comunicación (V)
-
3.3
-
Para 5V TTL, puede correr riesgo de quemarse
Temperatura de funcionamiento (℃)
-40
-
85
Diseño industrial
Frecuencia de funcionamiento (MHz)
2.400
-
2.480
Banda ISM
Corriente TX (mA)
-
98
-
Consumo de energía instantáneo
Corriente RX (mA)
-
36
-
-
Corriente de sueño (μA)
-
2
-
Apagar por software
Potencia máxima Tx (dBm)
19.6
20
20.5
-
Sensibilidad de recepción (dBm)
-99
-98
-97
La velocidad de datos aéreos es de 250 kbps
Parámetro principal
Descripción
Observaciones
Distancia de referencia
800m
Condición de prueba: área clara y abierta, ganancia de antena: 5dBi, altura de antena: 2,5 m, velocidad de datos de aur: 250 kbps
Protocolo
ZigBee
-
Interfaz de comunicación
E/S
Todos los puertos IO salen
Paquete
SMD
-
Interfaz
1,27 mm
-
IC
CC2530F256RHAT/QFN40
PA+LNA incorporado
FLASH
256 KB
-
RAM
8 KB
-
Núcleo
8051
-
Tamaño
16*27mm
-
Antena
PCB
Impedancia de 50 ohmios
Características

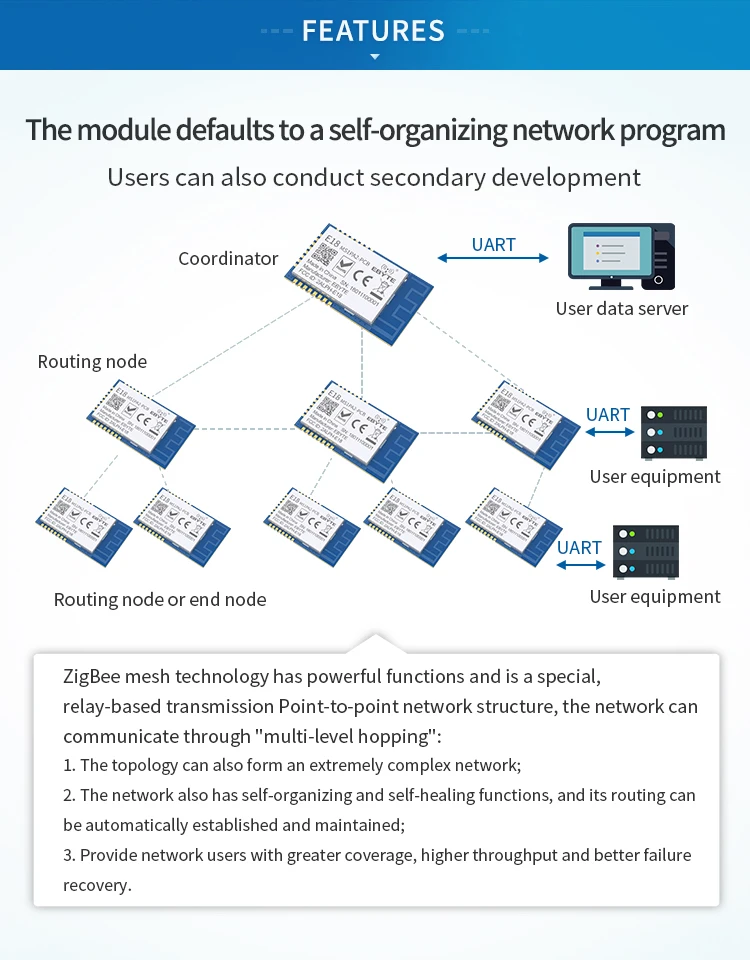

El módulo utiliza por defecto un programa de redes autoorganizado
Los usuarios también pueden realizar un desarrollo secundario.

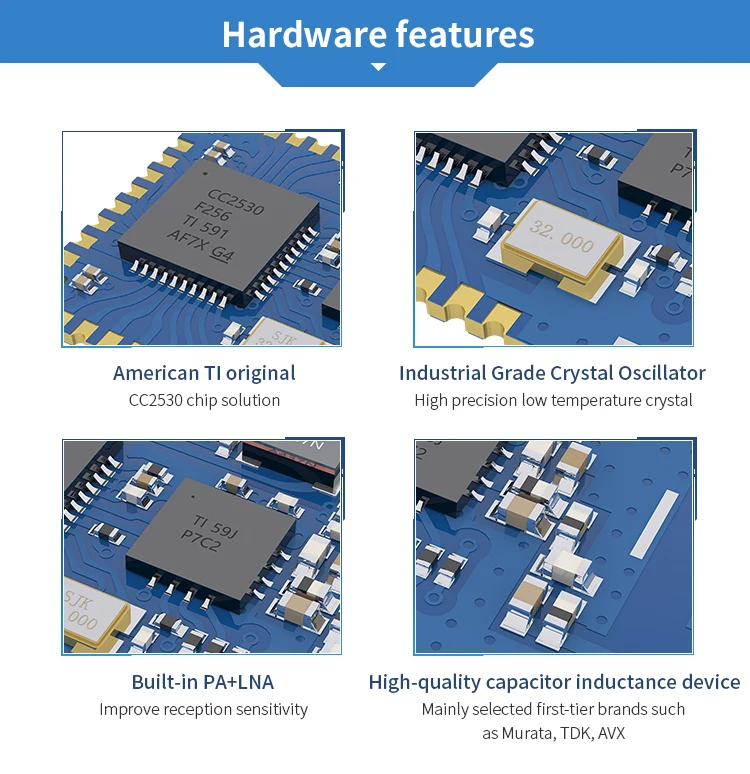

Características del hardware
*Solución de chip TI CC2530 original estadounidense
*Cristal industrial
Cristal de alta precisión y baja temperatura.
*Correspondencia de impedancia
Impedancia característica
*Dispositivos de inductancia capacitiva de alta calidad
Selección principal de marcas de primera línea como Murata,TDK,AVX
Definición de pines

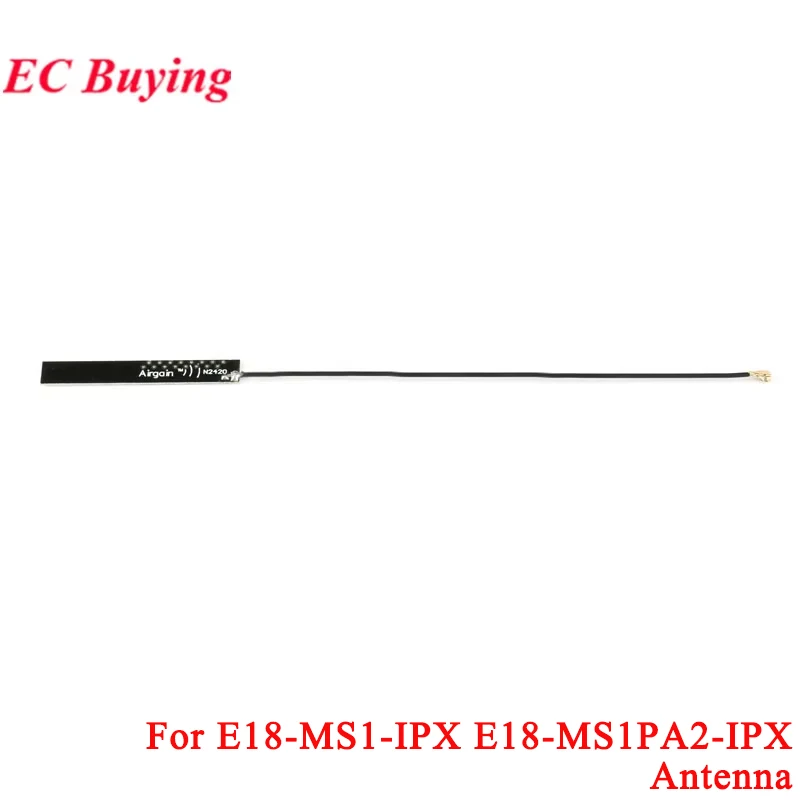

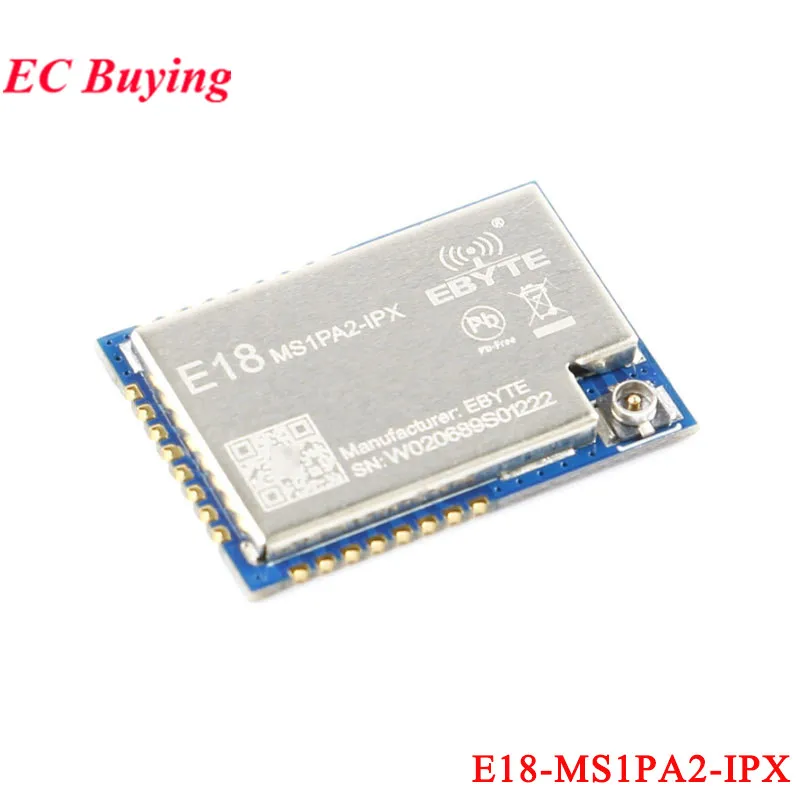

E18-MS1PA2-IPX
