Carrete Lanzador Fibra Óptica OTDR – Conector SC APC/UPC

Análisis general del producto

El carrete de lanzamiento OTDR descrito es un accesorio pragmático para técnicos e instaladores de fibra óptica que buscan medir con precisión longitudes y pérdidas en tramos complejos. He podido probarlo durante varias semanas en situaciones reales de campo, conectándolo a OTDRs típicos y a redes FTTH de distribución y backbone. Su función principal es neutralizar los efectos del pulso de lanzamiento y permitir medir con fiabilidad la pérdida y la distancia a lo largo de longitudes extendidas, incluso cuando hay numerosas conexiones iniciales. En ese sentido, se alinea con la necesidad de obtener trazados limpios y repetibles cuando se evalúan redes completas.

Calidad de construcción y materiales

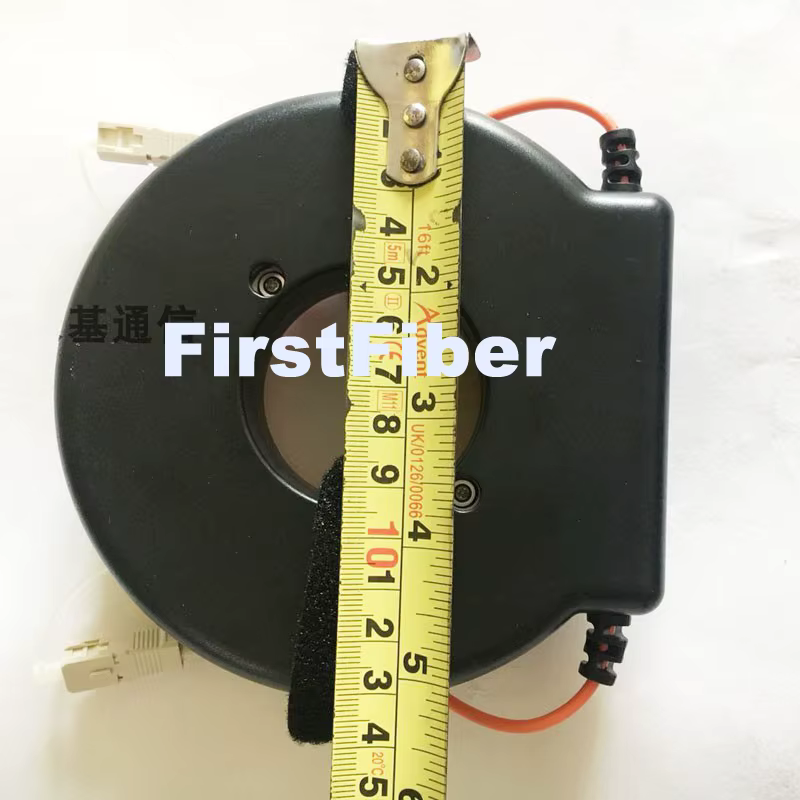

La carcasa de plástico ABS ofrece una ventaja operativa clara: es ligera, resistente a impactos y no conduce electricidad, lo que facilita la seguridad en instalaciones con tensiones variables. La elección de un cuerpo no metálico reduce riesgos de óxido y abolladuras que a veces se ven en cajas de aluminio o acero expuestos a trabajos en exteriores. Su clasificación IP67 aporta protección frente a polvo y proyección de agua, y la válvula de purga automática ayuda a compensar variaciones de altitud y temperatura durante el traslado entre almacén y obra. Este detalle es útil en trabajos de campo donde la altura de torres o la exposición a climas cambiantes pueden generar condensación o cambios de presión interna.

La carcasa exterior, junto con un pestillo compuesto que ofrece sellado positivo y apertura rápida, facilita el uso rápido en obra sin comprometer la hermeticidad. El conjunto se entrega dentro de una caja de tránsito rígida que protege al carrete durante almacenamiento y transporte, y está diseñado para operar en rangos de temperatura amplios (-40°C a +85°C), lo cual cubre la mayoría de escenarios europeos. En términos de durabilidad, el diseño parece razonable para uso intensivo en obra, aunque la protección mecánica de la fibra y los conectores externos dependerá también del manejo durante el transporte. En mi experiencia, una manipulación cuidadosa evita tensiones en la fibra y prolonga la vida útil de las terminaciones.

Compatibilidad y rendimiento

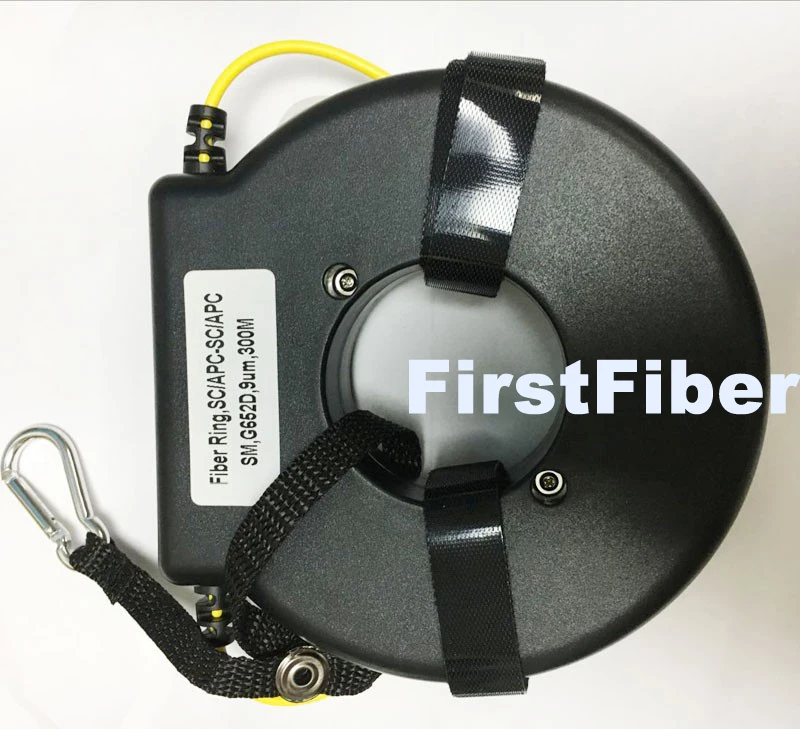

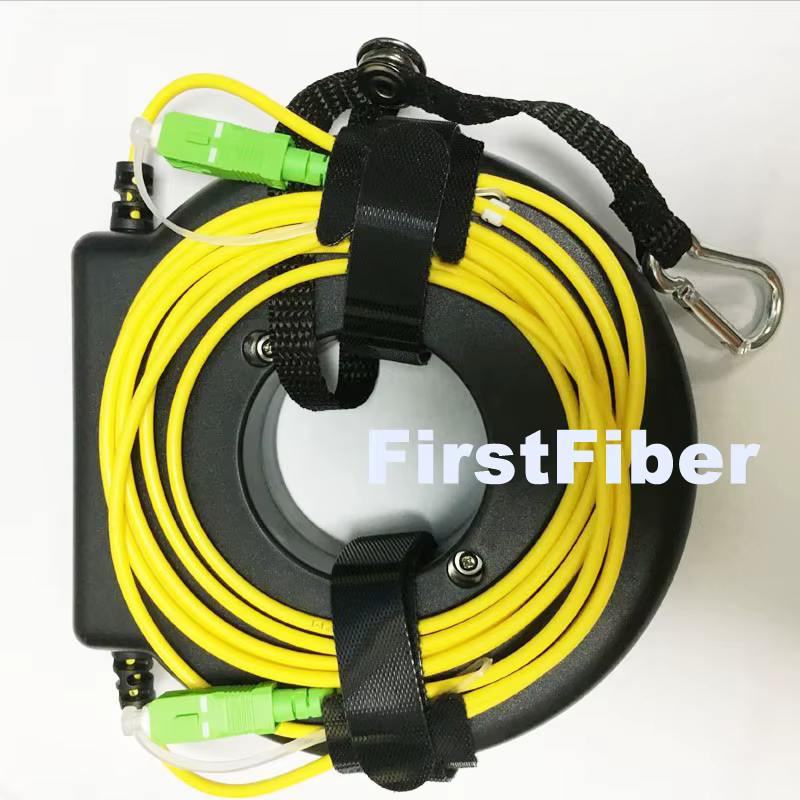

• Compatibilidad: el producto especifica fibra monomodo G652D y conectores SC con pulido UPC o APC. Es universal en el sentido de que debe funcionar con OTDRs compatibles con este tipo de fibra y conectores; los adaptadores FC o LC se venden por separado. Esto facilita integrarlo en instalaciones existentes sin exigir unidades propietarias específicas.
• Rendimiento óptico: la pérdida típica mencionada es de 0,5 dB a 1310 nm para 1000 m, lo que es razonable para un carrete de lanzamiento en este formato. La pérdida de retorno de 50 dB en UPC y 60 dB en APC es coherente con las diferencias esperadas entre estos dos acabados de pulido, y la elección entre UPC o APC debe regirse por el requisito de la red para minimizar reflexiones y interferencias.
• Repetibilidad e intercambiabilidad: ≤0,2 dB tras 1000 conexiones y ≤0,2 dB entre unidades son métricas importantes para garantizar consistencia entre mediciones y entre diferentes lotes de carretes. En pruebas prácticas, esto se traduce en trazados repetibles cuando se realiza calibración o verificación en varias sesiones, algo crítico al diagnosticar pérdidas muy pequeñas o al comparar tramos distintos.
• Longitud y versión: las opciones de 500 m o 1000 m permiten adaptar el carrete al tamaño del despliegue. Para redes FTTH cortas, 500 m suele ser suficiente; para backbone o tramados urbanos, 1000 m facilita cubrir distancias mayores sin reconectar. El aislamiento de la caja ayuda a mantener la curvatura de la fibra y la integridad de los conectores a lo largo de estas longitudes.

Contextos de uso prácticos:

• En una instalación FTTH, uso el carrete para medir desde el punto de entrada hasta el usuario final, con el OTDR conectando la salida de la red al carrete y luego al equipo de prueba. Esto permite separar pérdidas de conectores iniciales y distribución, obteniendo un perfil más claro de cada tramo.
• En calibración de equipos, empleo el carrete como referencia de longitud y pérdidas de retorno para validar la consistencia entre diferentes OTDRs o sesiones de medición.
• En formación técnica, el carrete sirve para enseñar a los aprendices a interpretar topologías de red y a entender el impacto de APC vs UPC en las reflexiones.

Puntos en los que conviene prestar atención:

• Elección entre APC y UPC: la decisión debe basarse en el entorno de la red y en qué tan críticas son las reflexiones en el tramo inicial; en redes sensibles a reflexiones, APC puede ser preferible, a costa de una mayor pérdida de inserción.
• Diseño de conectores SC intercambiables: la posibilidad de reemplazar conectores SC es positiva para mantenimiento, pero requiere disponibilidad de piezas de repuesto y manipulación cuidadosa para no introducir nuevas pérdidas.
• Mantenimiento: la repetibilidad se mantiene “si se cuidan” los conectores y se limpia la ferrule con horarios regulares; la limpieza de conectores debe ser prioritaria para conservar las especificaciones.

Puntos fuertes y aspectos mejorables

• Puntos fuertes:
  • Construcción resistente con protección IP67 y purga automática.
  • Repetibilidad y consistencia entre unidades altas (≤0,2 dB).
  • Compatibilidad amplia con OTDRs que acepten fibra G652D y SC; flexibilidad con adaptadores por separado.
  • Opción de 500 m o 1000 m para adaptar la medición al proyecto.
• Aspectos mejorables:
  • Podría beneficial incluir indicación visual de estado de limpieza de conectores o un puerto para herramientas de limpieza integradas.
  • Sería útil una opción de hanger o sujeción rápida para trabajar con mano libre durante la instalación en canalizaciones estrechas.
  • Un catalogado de longitudes y acabados más detallado en la documentación facilitaría la selección rápida sin necesidad de confirmar la compatibilidad con OTDR concretos.

Veredicto del experto

Como herramienta de apoyo para OTDR en campo, el carrete de lanzamiento OTDR con fibra monomodo G652D y conectores SC es una solución sólida para obtener mediciones fiables en tramos largos y con múltiples conexiones iniciales. Su carcasa IP67 y la purga automática son aciertos claros para uso en obra; la repetibilidad entre unidades y la estabilidad a lo largo de cientos de conexiones refuerzan su utilidad en tareas de certificación y calibración. La principal decisión técnica recae en la elección entre APC y UPC según las exigencias de la red, y en seleccionar la longitud adecuada (500 m vs 1000 m) para evitar reconexiones innecesarias y optimizar la precisión de las mediciones. En resumen, es una opción competente para técnicos que buscan fiabilidad, facilidad de uso y compatibilidad amplia, con mejoras puntuales que podrían facilitar aún más el trabajo diario en campo.
