Descripción
Descripción general
El módulo de cámara Raspberry Pi es un complemento diseñado a medida para Raspberry Pi.Se conecta a Raspberry Pi mediante uno de los dos pequeños enchufes en la superficie superior de la placa.Esta interfaz utiliza la interfaz CSI dedicada, que fue diseñada especialmente para la interfaz con cámaras.El bus CSI es capaz de alcanzar velocidades de datos extremadamente altas y transporta exclusivamente datos de píxeles.

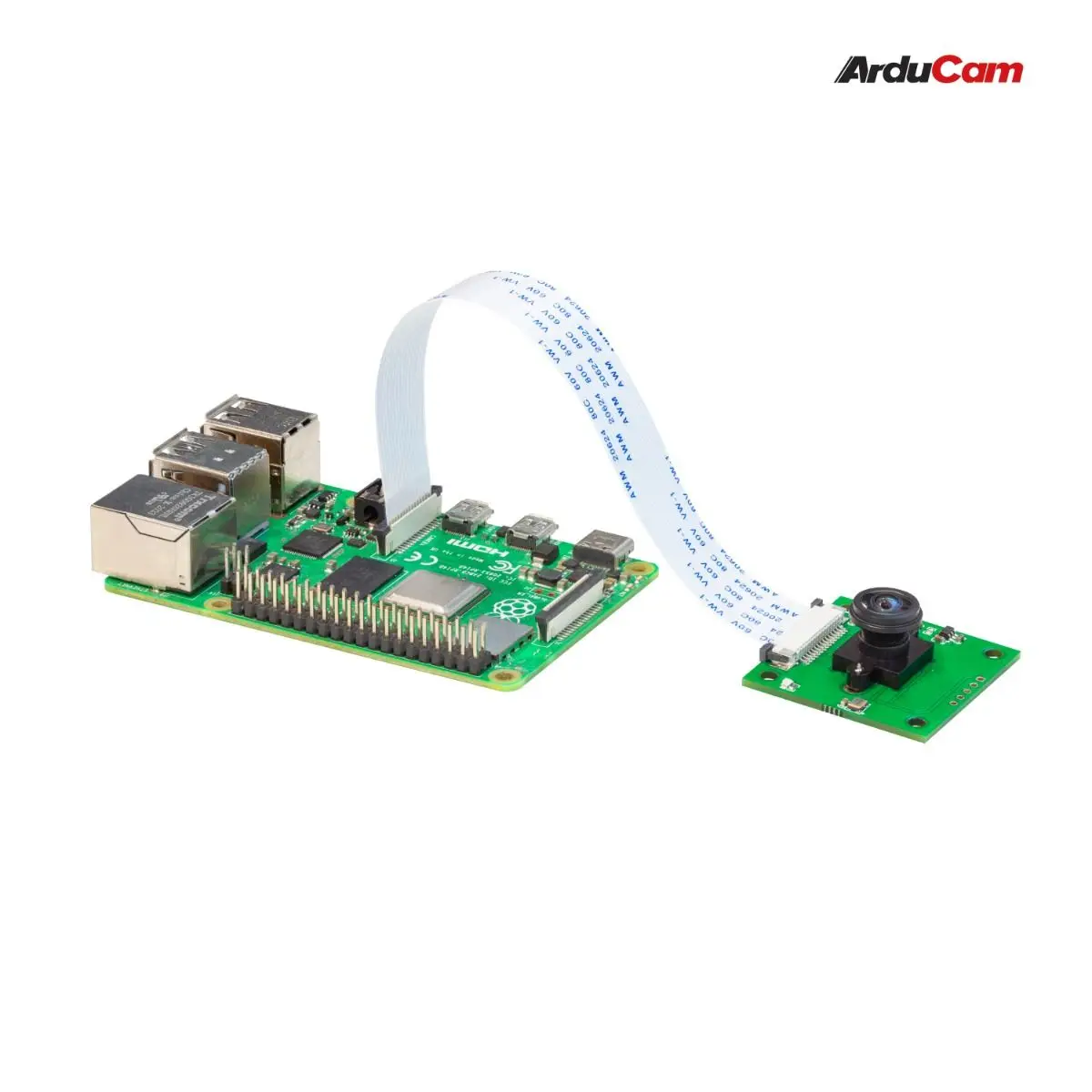

La placa en sí es pequeña, con alrededor de 36 mm x 36 mm más destacado de nuestro módulo es que la lente es reemplazable en comparación con la oficial, lo que la hace perfecta para aplicaciones móviles u otras donde el tamaño y la calidad de la imagen son importantes.Se conecta a Raspberry Pi mediante un cable plano corto.La cámara está conectada al procesador BCM2835 en el Pi a través del bus CSI, un enlace de mayor ancho de banda que transporta datos de píxeles desde la cámara nuevamente al procesador.Este autobús viaja por el cable plano que fija la placa de la cámara al Pi.
El sensor en sí tiene una resolución nativa de 5 megapíxeles y tiene una lente de enfoque fijo integrada.En términos de imágenes fijas, la cámara es capaz de realizar imágenes estáticas de 2592 x 1944 píxeles y también admite vídeo 1080p30, 720p60 y 640x480p60/90.
La cámara es compatible con la última versión de Raspbian, el sistema operativo preferido de Raspberry Pi.
Especificación
Cámara
Sensor:
OmniVisión OV5647
Tamaño óptico:
1/4″
Dimensiones:
36 mm X 36 mm
Tipo de obturador:
Obturador enrollable
Tipo de enfoque:
Manual
Resolución máxima del sensor:
2592 × 1944
Modo de vídeo (en Raspberry Pi):
1080p30, 720p60 y 640 × 480p60/90
Plataforma compatible:
Pi 4B, Pi 3B+, Pi 3B, Pi 2, Modelo A/B/B+, 0W, Cero 2W
Salida:
JPEG, JPEG + DNG (brudo), BMP, PNG, YUV420, RGB888
Formato óptico:
1/4”
EFL de 35 mm (mm):
4.15
BFL (mm):
2.87±0.1

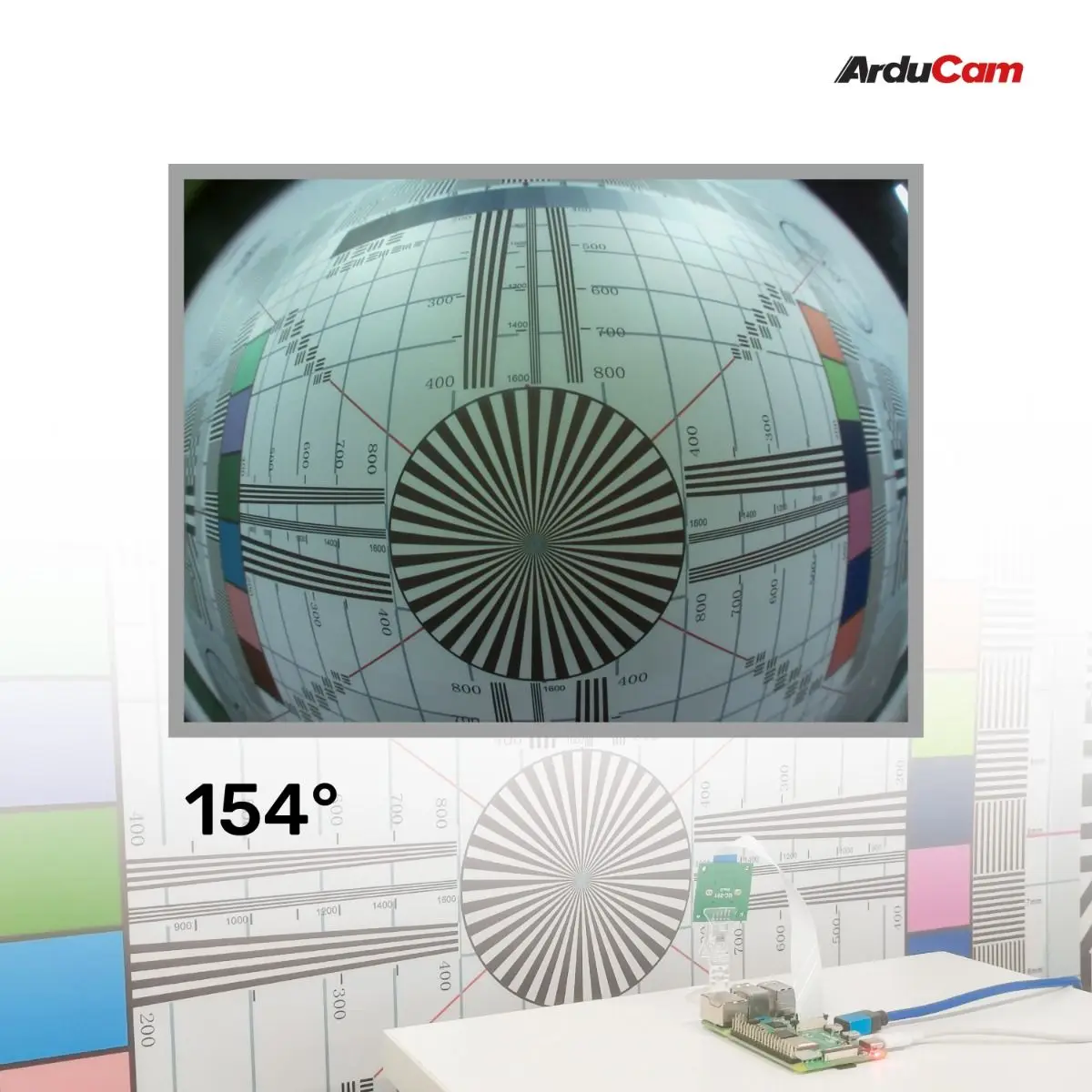

FOV (D/H/V)@1/4”:
210/154/111
Filtro de corte IR:
Filtro IR 650 integrado

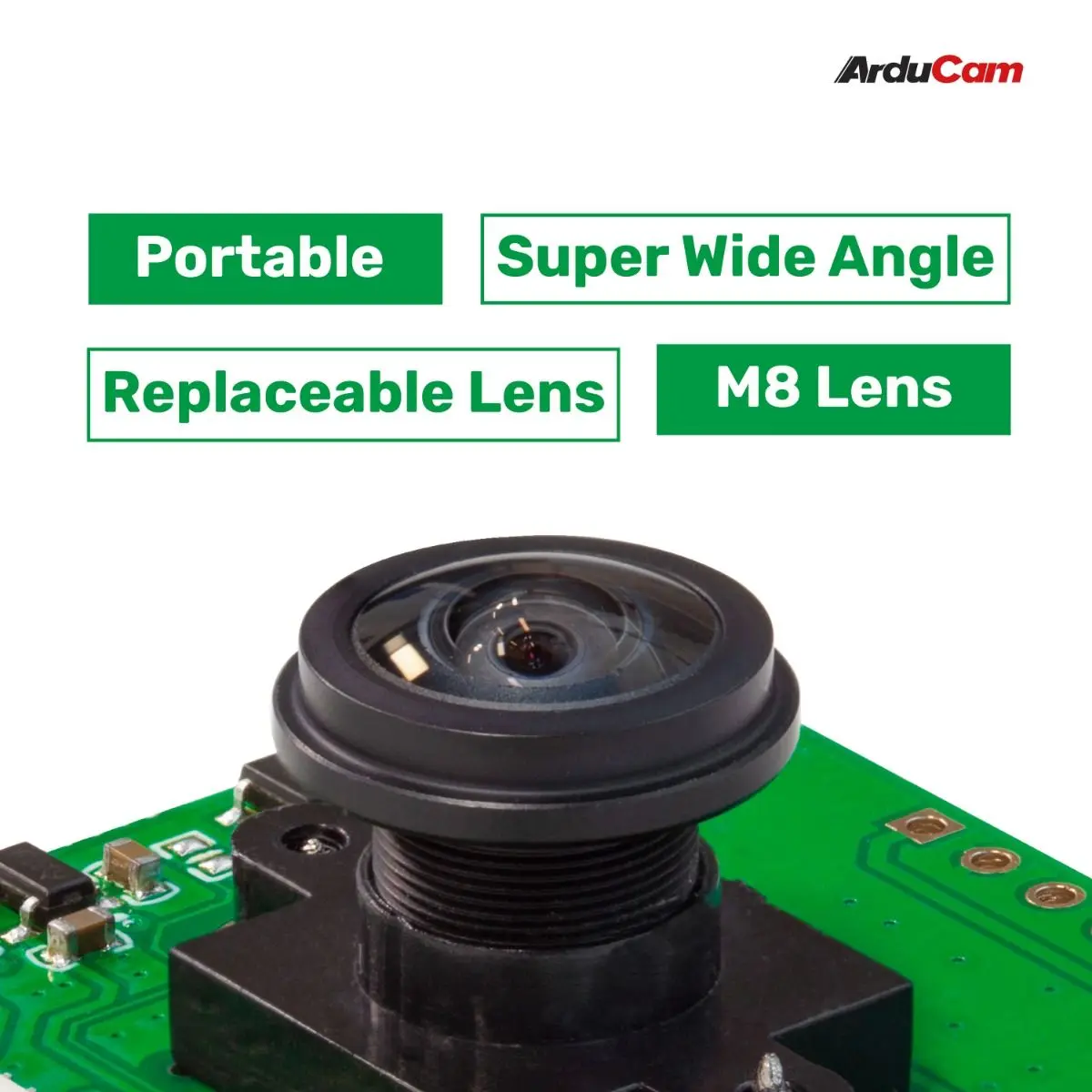

Altura del soporte de la lente:
6 mm
Montaje:
M8*P0,35
Tamaño (mm):
12,8 x 13,01
Peso:
3 gramos
Lente
Documentación
Embalaje que incluye

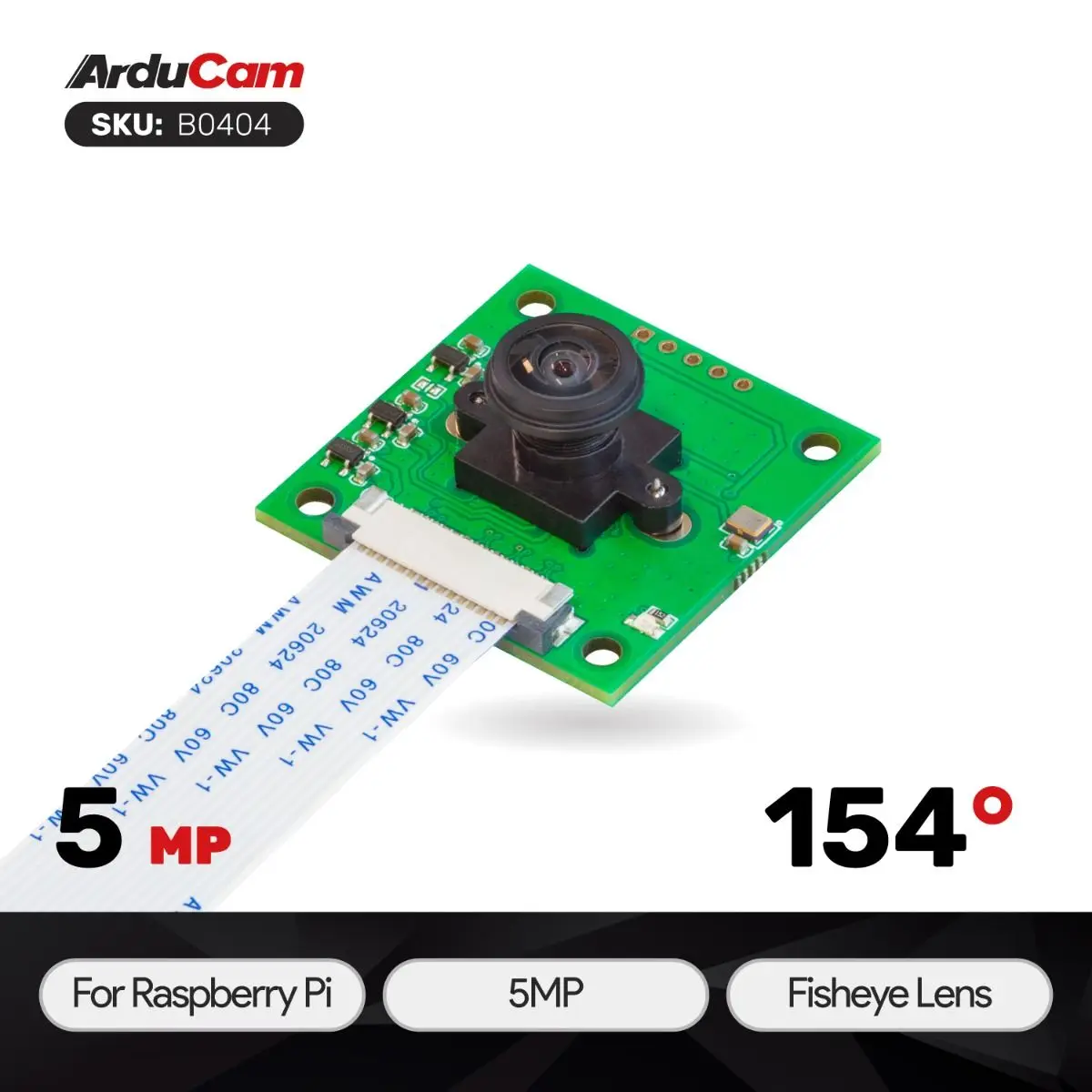

1 x placa de cámara Arducam y lente ojo de pez con montura M8
1 cable plano de 15 cm y 15 pines.
Nota
Para usarlo en Pi Zero y 2 W, tú .
