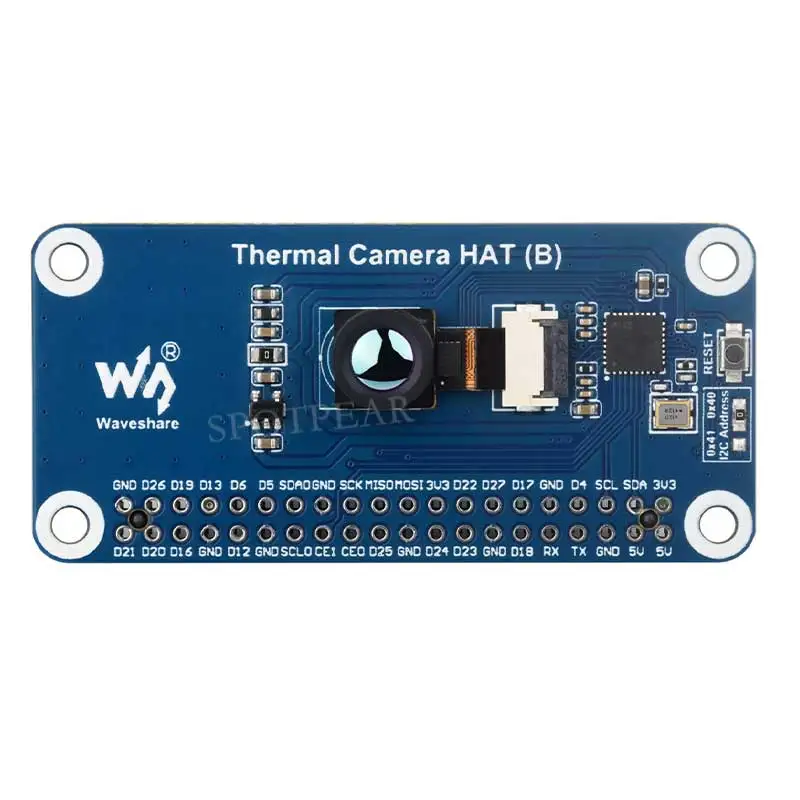

Imágenes térmicas IR de onda larga
SOMBRERO de cámara (B)
Matriz IR de 80 × 62 píxeles
Tamaño pequeño| Sin contacto| Detección de movimiento
Características

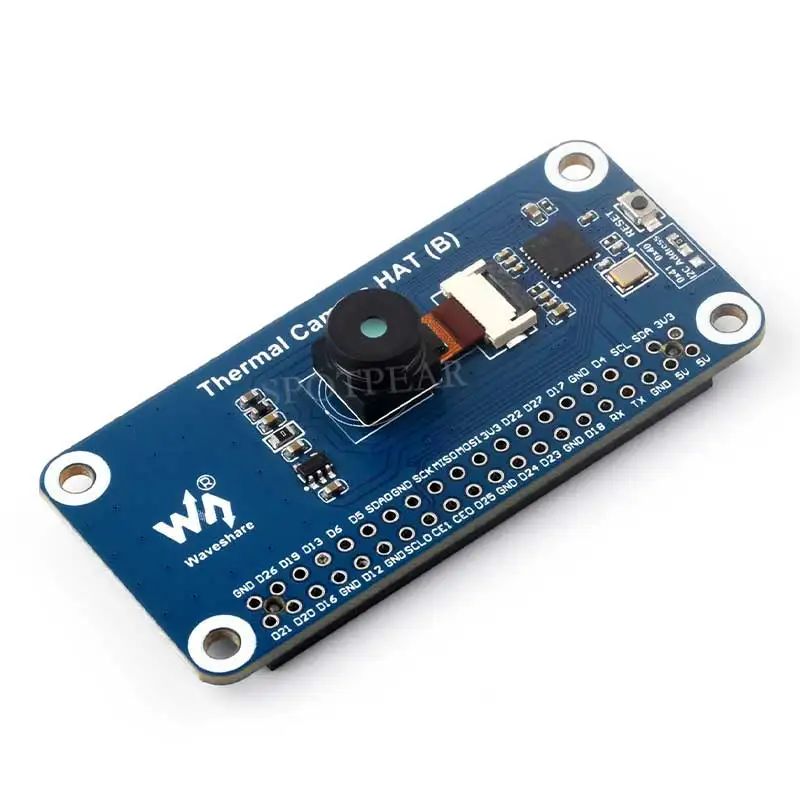

Este es un HAT de cámara termográfica IR de onda larga que adopta la tecnología híbrida de microbolómetro y píxel de termopila y cuenta con píxeles de matriz de 80x62.Detectará la distribución por infrarrojos de objetos en el campo de visión, convertirá los datos en temperatura superficial de los objetos mediante cálculo y luego generará imágenes térmicas para una fácil integración en diversas aplicaciones de control industrial o inteligente.
Comparado con elSOMBRERO de cámara térmica, este producto presenta un filtro interno optimizado y un algoritmo de procesamiento de imágenes, lo que reduce el tamaño de la lente a 9 × 9 mm y utiliza un cable FPC para la conexión.El producto proporciona una versión básica y una versión gran angular con 45° / 90° FOV.
Las características clave incluyen:
Adopta la tecnología híbrida de microbolómetro y termopila, matriz de píxeles de 80x62
Funcionamiento continuo y transmisión de vídeo de imágenes térmicas gracias al diseño sin obturador
Calibrado cada píxel para garantizar la uniformidad y precisión de la lectura de temperatura.
Diferencia de temperatura equivalente al ruido (NETD) Frecuencia de actualización de 150 mK RMS a 1 Hz
Salida de flujo de vídeo de imágenes térmicas de hasta 25 FPS (máx.)

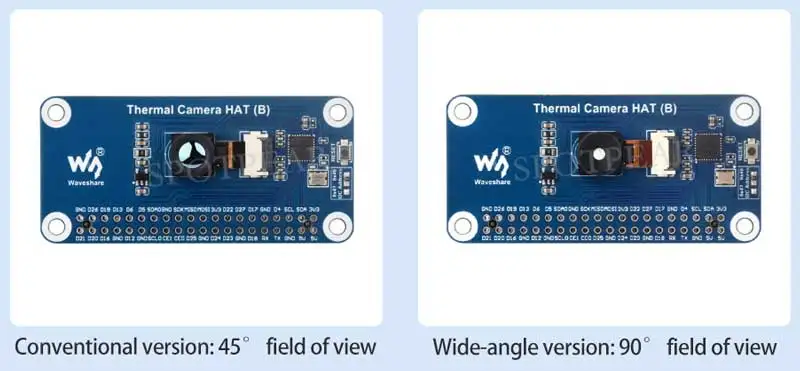

Proporciona versión básica y versión gran angular con 45° / 90° FOV
Viene con recursos y manuales en línea (demo Python para Raspberry Pi, computadora host Android/Windows y manual de usuario, etc.)
Aplicaciones principales:
Monitoreo en línea de temperatura sin contacto a largo plazo de alta precisión
Dispositivos de imágenes térmicas IR, termómetros IR
Hogar inteligente, edificio inteligente, iluminación inteligente.
Cuidado de bebés y ancianos
Detección de fiebre
Control de temperatura industrial, seguridad y protección, detección de intrusiones/movimiento.
Análisis térmico de objetivos pequeños, análisis de tendencia térmica y soluciones
FUENTE DE ENERGÍA
5V
CORRIENTE DE OPERACIÓN
61 mA a 5 V
RANGO DE GARANTÍA
8~14μm
TEMPERATURA DE OPERACIÓN
-40~85℃
TEMPERATURA DE OBJETIVO
-40~400℃
TASA DE REFRESH
25 FPS (máx.)
FOV
Versión básica: 56°(D) × 45°(H) × 34°(V)
Versión gran angular: 122°(D) × 90°(H) × 67°(V)
RUIDO EQUIVADO
DIFERENCIA DE TEMPERATURA
125mK
MEDICIÓN ACCTRACIA
±1.5℃ (temperatura ambiente.10~70℃)
DIMENSIONES
6,0 mm × 30,5 mm
Conector GPIO de 40 pines integrado

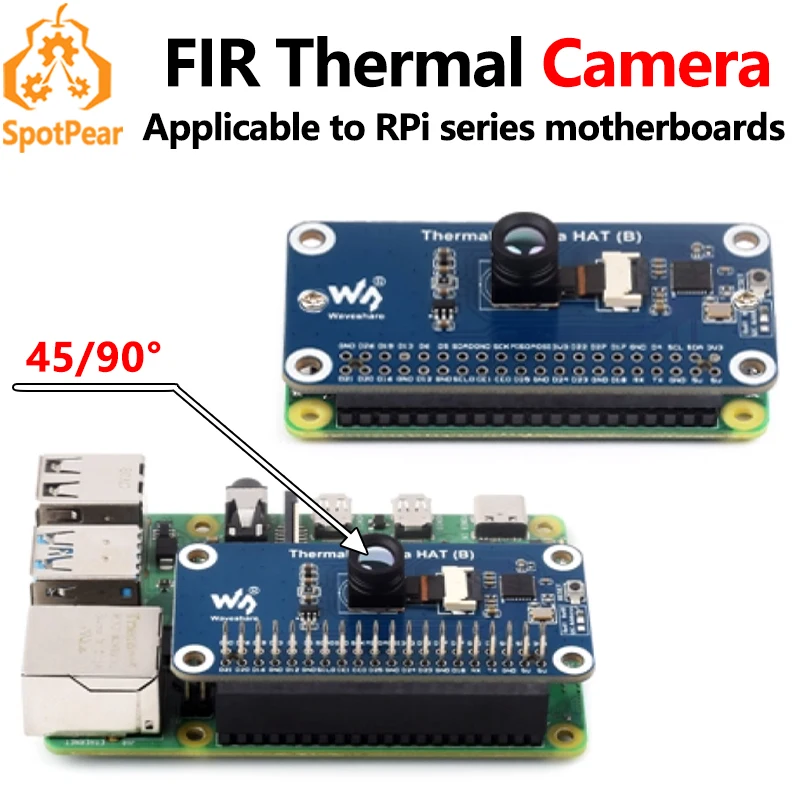

Compatible con placas Raspberry Pi
*Solo como referencia, las placas Raspberry Pi y los hosts anteriores NO están incluidos
Escenarios de aplicación

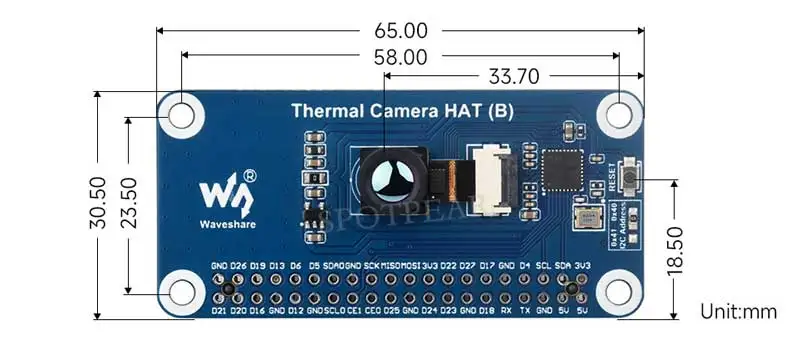

Dimensiones del contorno
Sombrero de cámara térmico-45 (B)
Sombrero de cámara térmica-90 (B)
