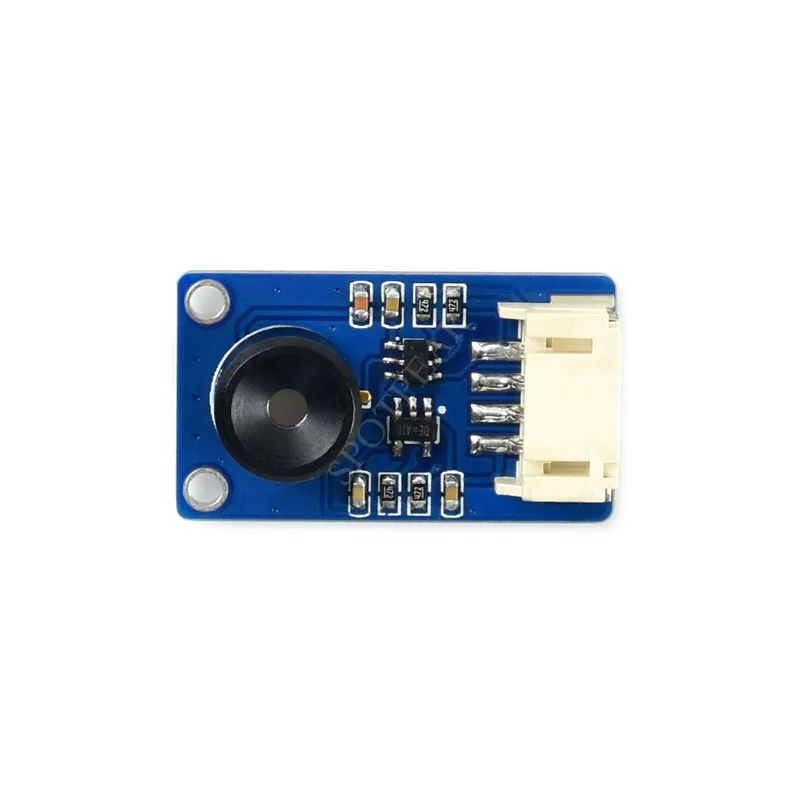

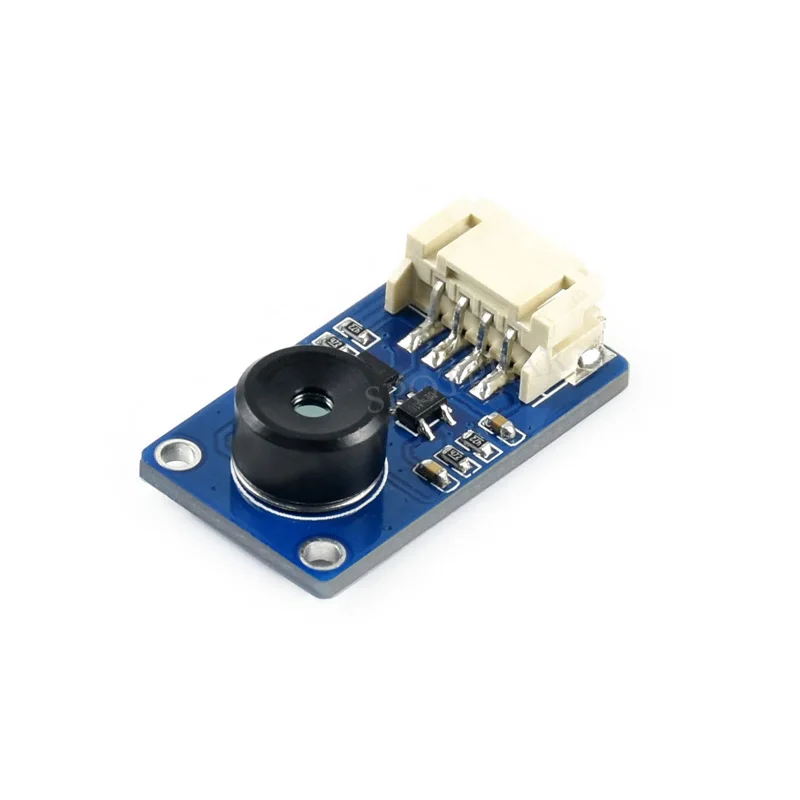

Cámara de imagen térmica Raspberry Pi MLX90640, matriz IR, 32x24 píxeles, 110 °, FOV, para Arduino / ESP32 / STM32

【Cámara térmica IR recomendable】

【Visión general】

[] Esta es una cámara de imagen térmica de matriz IR de 32 × 24 píxeles, 110 ° de campo de visión, que se comunica a través de la interfaz I2C. Es compatible con voltaje de funcionamiento de 3,3 V/5V, admite plataformas de host como Raspberry Pi/Arduino(ESP32)/STM32, etc.

[] Al utilizar la matriz de sensores térmicos de infrarrojo lejano MLX90640, este módulo puede detectar la distribución IR de los objetos en el campo de visión, convertir los datos en temperatura de la superficie de los objetos mediante cálculo, y luego generar imágenes térmicas. Debido al pequeño factor de forma, se puede integrar fácilmente en diversas aplicaciones industriales o de control inteligente.

【Características】

[] Adopta la matriz de sensores térmicos de infrarrojo lejano MLX90640, 32 × 24 píxeles

[] Comunicación a través de la interfaz I2C, configurable en modo rápido (velocidad de datos de hasta 1MHz)

[] Diferencia de temperatura equivalente a ruido (NETD) 0,1 K RMS @ 1Hz frecuencia de actualización

[] Traductor de voltaje integrado, compatible con voltaje de funcionamiento de 3,3 V/5V

[] Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Arduino(ESP32)/STM32)

【Especificaciones】

[] Voltaje de funcionamiento: 3,3 V/5V

[] Corriente de funcionamiento: 23mA

[] Interfaz de comunicación: I2C (dirección 0x33)

[] Campo de visión (horizontal × vertical):

[] Cámara térmica para la cámara: 55 ° × 35 ° (FOV de ángulo estrecho, adecuada para medición de largo alcance).

[] Cámara térmica de la cámara: 110 ° × 75 ° (FOV gran angular, adecuado para medición de corto alcance).

[] Temperatura de funcionamiento: -40 ℃ ~ 85 ℃

[] Temperatura objetivo: -40 ℃ ~ 300 ℃

[] Resolución: ± 1 ℃

[] Frecuencia de Actualización: 0,5Hz ~ 64Hz (programable)

[] Dimensiones: 28mm × 16mm

[] Tamaño del orificio de montaje: 2,0mm

【Aplicaciones】

[] Mediciones de temperatura sin contacto de alta precisión

[] Dispositivos de imagen térmica IR, termómetros IR

[] Hogar inteligente, edificio inteligente, iluminación inteligente

[] Control de temperatura industrial, monitoreo de seguridad, detección de intrusos/movimientos

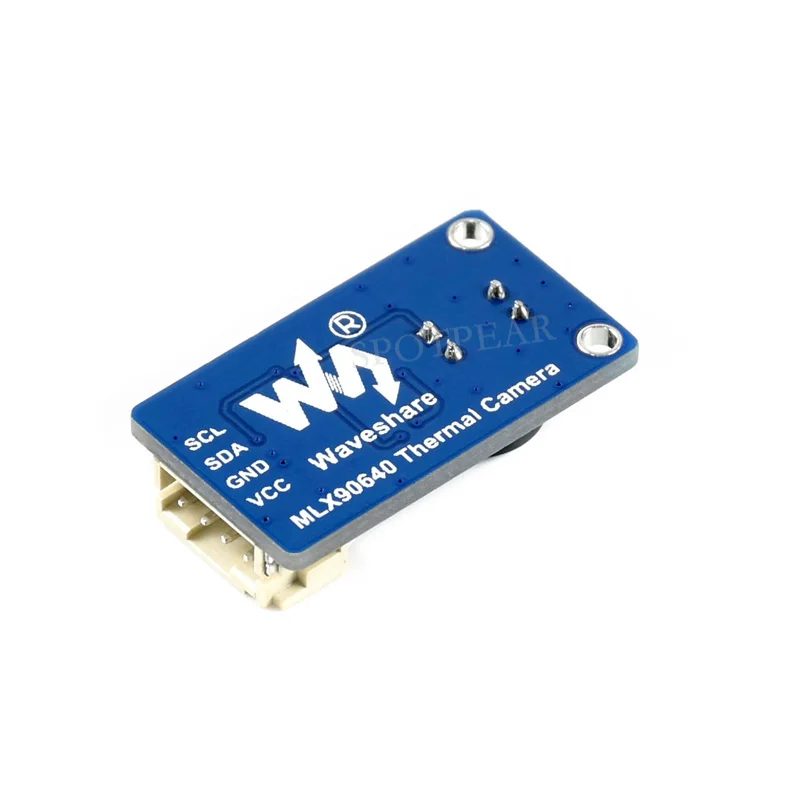

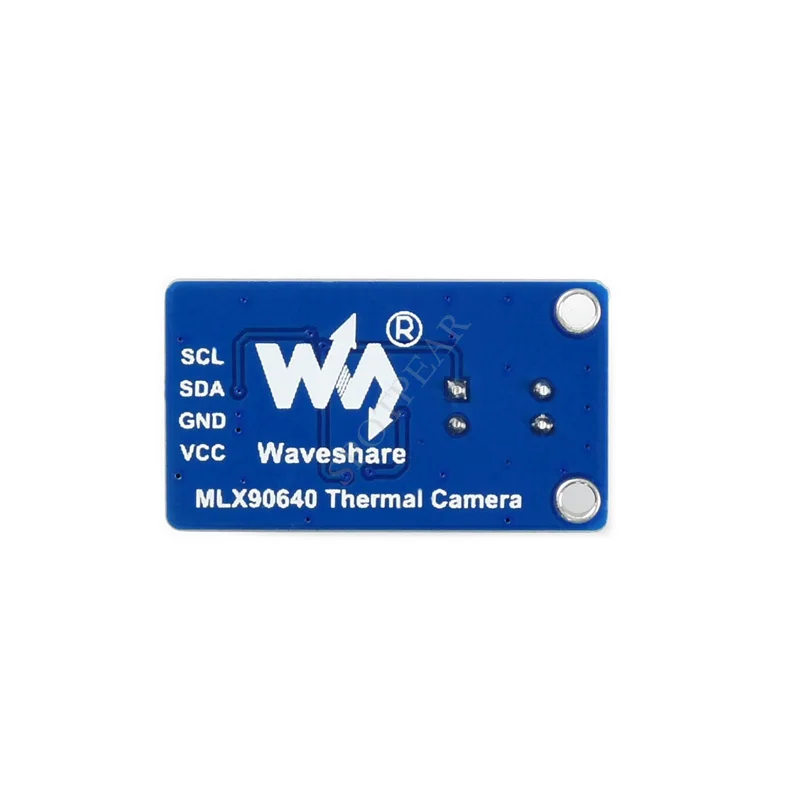

【Pinoutas】

[] En el caso de trabajar con MCU:

[] VCC↔3,3 V / 5V

[] GND↔GND

[] SDA↔MCU. Línea DE DATOS I2C

[] SCL↔MCU. Línea de reloj I2C

【Ejemplo】

[] No incluye Raspberry Pi

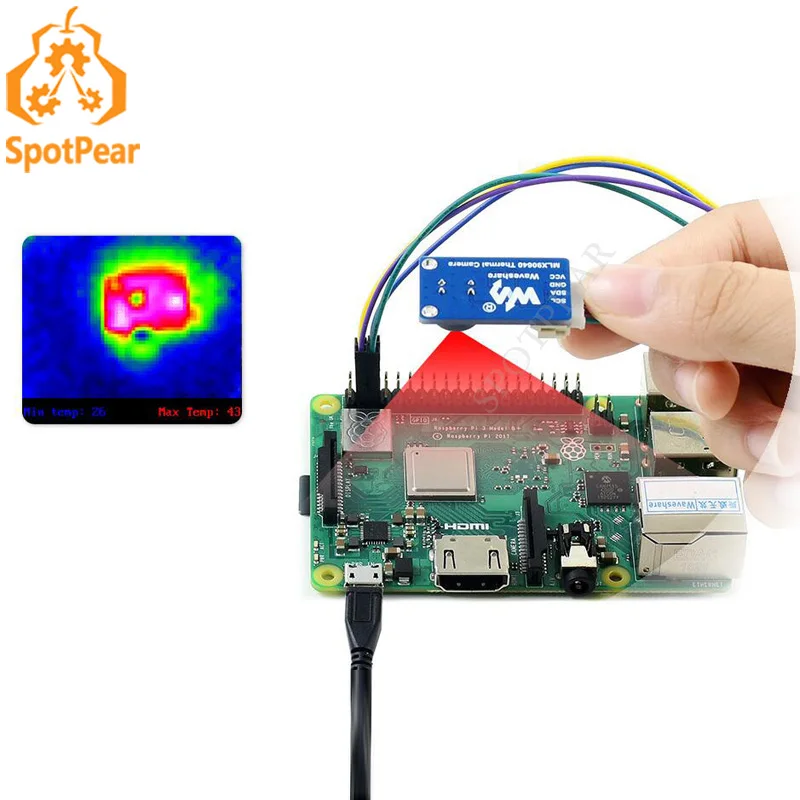

[] Generación de imágenes térmicas IR DE LA Raspberry Pi:

【Dimensiones delineadas】

[]

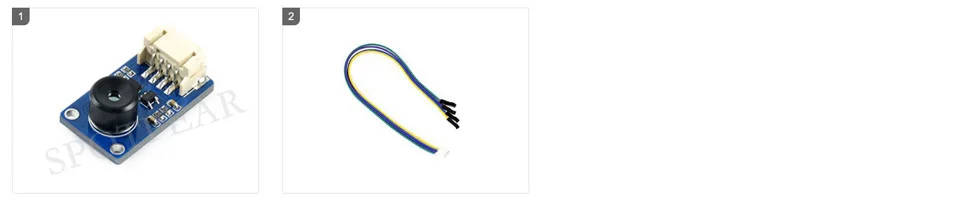

[] PH2.0 4PIN cable X1
