Cámara Arducam IR-CUT de alta calidad para Raspberry Pi, módulo de cámara HQ IMX477 de 12,3 MP y 1/2,3 pulgadas con lente CS de 6 mm para Pi 4B, 3B+,

Descripción general

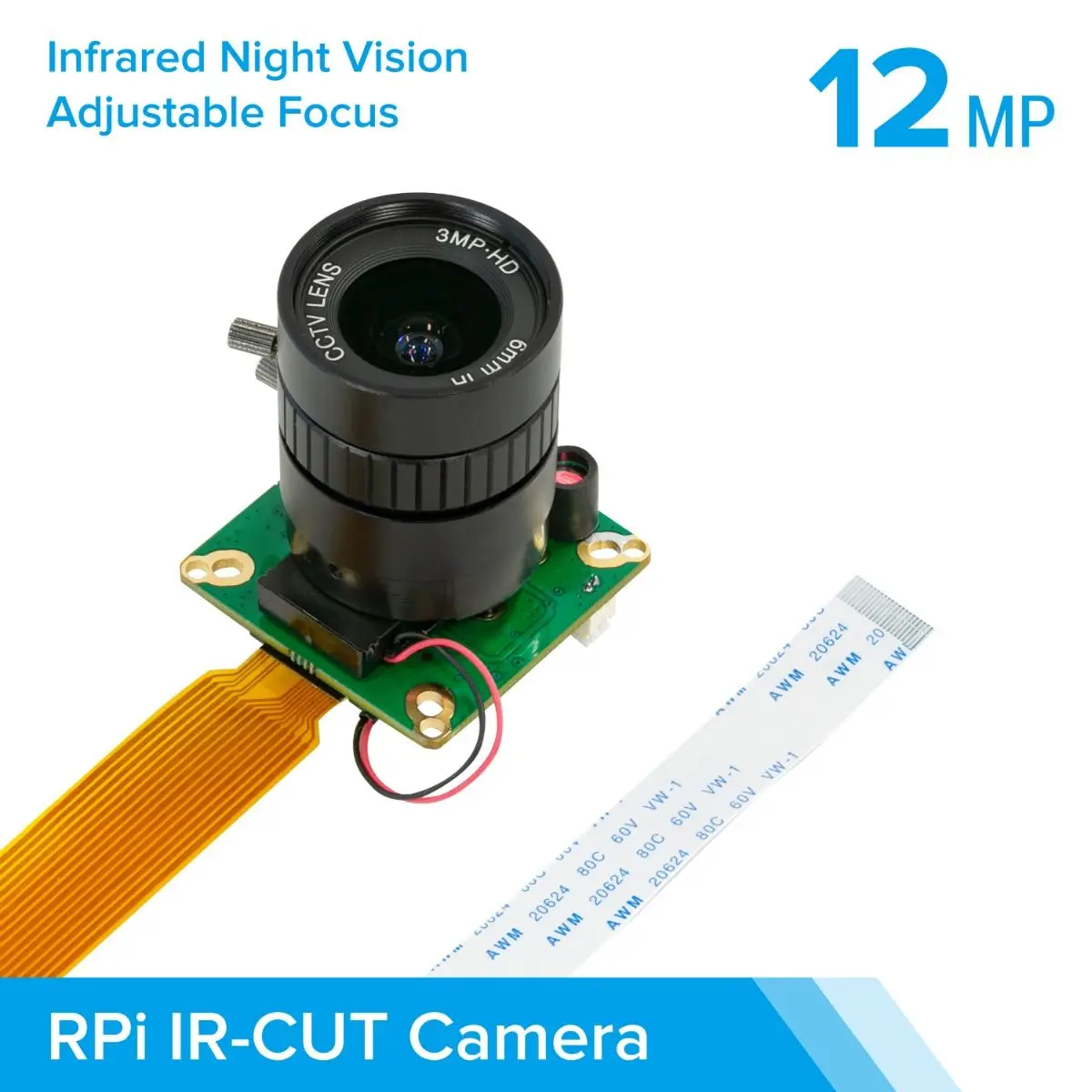

Este módulo Arducam utiliza el mismo sensor de imagen IMX477 de 12 MP que la cámara Raspberry Pi de alta calidad, pero ofrece un filtro de corte IR mecánico conmutado automáticamente según las condiciones de luz.La cámara oficial RPi HQ no es sensible a los infrarrojos y no habrá una versión NoIR.Por el contrario, este módulo de cámara Arducam no solo ofrece sensibilidad a los infrarrojos sino que también mantiene la sensación natural durante el día.Es totalmente compatible con todos los modelos Raspberry Pi con conector de cámara.

Aplicaciones

• Control de cámara DSLR

• Cámara de visualización remota

• Máquina de lapso de tiempo

• Sistema de seguridad

• Timbre con vídeo inteligente

• Reconocimiento facial

• Cámara instantánea (estilo Polaroid), etc.

Especificaciones

Sensor de imagen

Sony 12,3 MP IMX477

Tamaño óptico

1/2,3 ′′ (diagonal 7,857 mm)

Resolución

12,3 MP

Píxeles activos

4056(A) x 3040(V)

Tamaño de píxeles

1,55 um x 1,55 um

Clasificaciones de fotogramas

RES máximo 60 fps (normal),4K2K@60fps,1080p@240fps, máximo RES40fps (12 bits normales), máximo RES 30fps (DOL-HDR, 2 cuadros)

Tipo de obturador

Obturador enrollable

Interfaz

MIPI CSI-2 de 2 carriles

Montaje de lente predeterminado

Montaje CS

Tipo de lente

Lente CS

Distancia focal

6 mm

F.NO

1.4

MOD

0.2

Distancia focal trasera

7,53 mm

Dimensión de la lente

Φ30×31mm

Tipo de enfoque

Enfoque manual

Campo de visión (FOV)

65°(H)

Sensibilidad IR

Filtro de corte IR motorizado

Paso del agujero

Compatible con 29 mm, 30 mm, 34 mm

Corriente máxima

300 mA

Tamaño del tablero de la cámara

38 mm x 38 mm

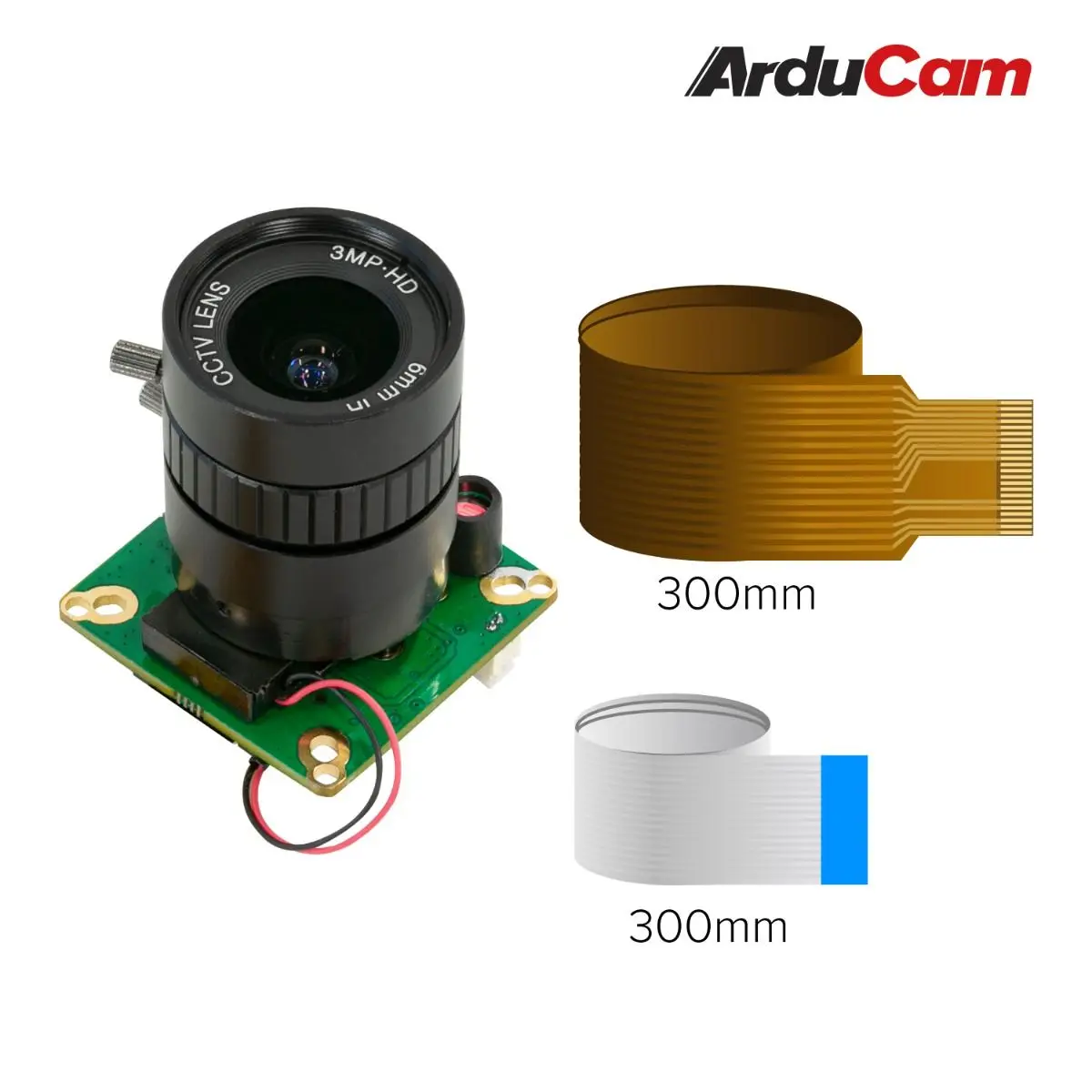

Paquete que incluye

• 1 módulo de cámara IR-CUT IMX477 de 12,3 MP

• 1 lente de cámara con montura CS de distancia focal de 6 mm

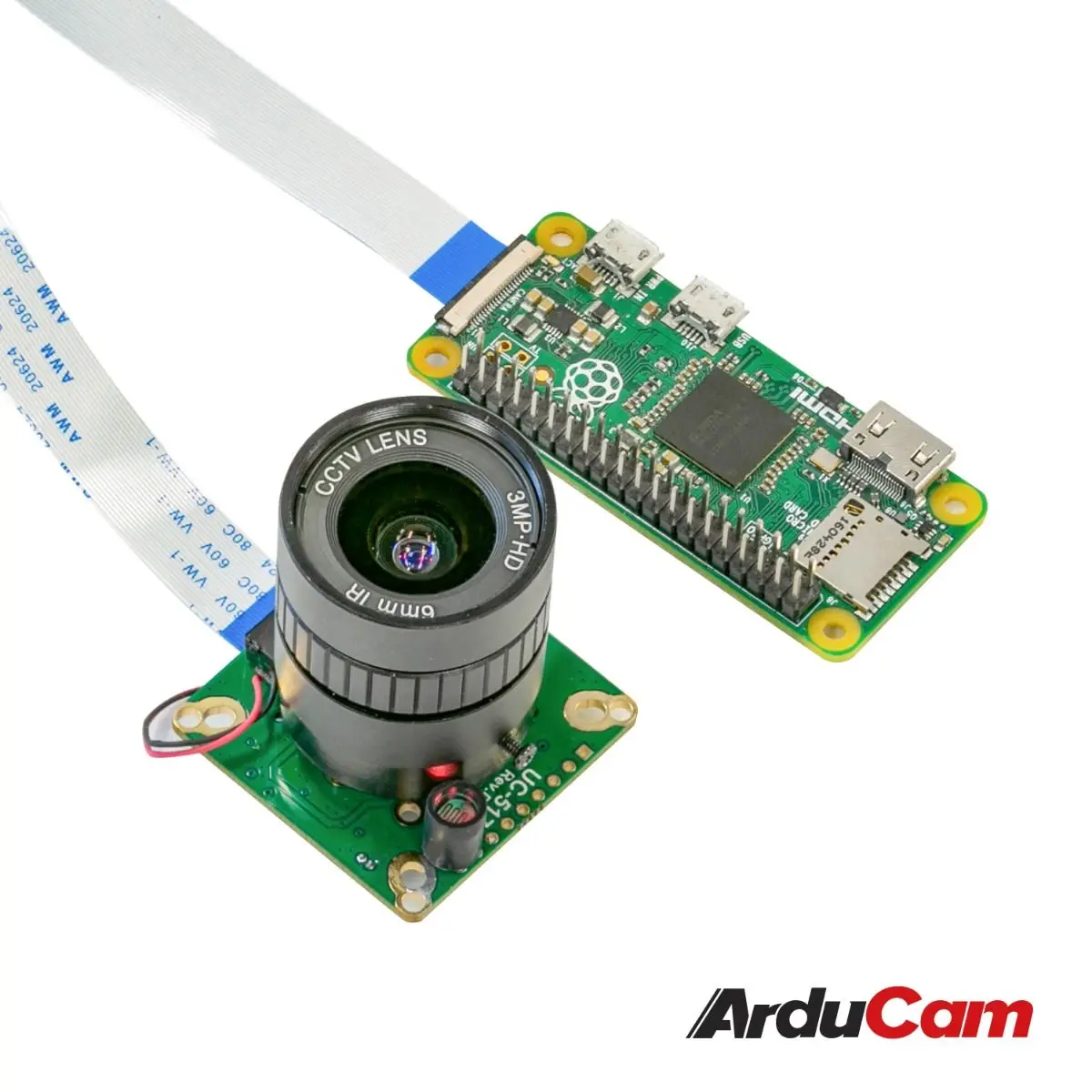

• 1 cable de cámara de 300 mm/3,15 pulgadas y 22 pines para pi Zero y W

• 1 cable de cámara de 300 mm/12 pulgadas de 15 pines a 22 pines para las series pi A y B

Nota

• La placa Raspberry Pi no está incluida en el paquete.

• Nuestro módulo de cámara IMX477 admite hardware de 4 carriles, pero el controlador de cámara de 4 carriles requiere personalización adicional.Aquí es por qué:

  1. Los Raspberry Pi estándar y Jetson Nano/Xavier NX no admiten físicamente una conexión de 4 carriles (ambos solo tienen conectores CSI de 2 carriles).Solo el módulo de cómputo Raspberry Pi y algunas placas portadoras Jetson de terceros vienen con soporte de hardware de 4 carriles.Por lo tanto, no es una necesidad general.

  2. Se requieren trabajos adicionales, específicamente controladores de cámara, para una conexión de 4 carriles distintos del conector físico de 4 carriles.Y los controladores están limitados por el rendimiento de la propia plataforma.Por ejemplo, los 4 carriles no pueden desbloquear vídeo 4K en Raspberry Pi porque el VideoCore actualmente no lo admite.Jetson Nano también se limita hasta cierto punto debido a las capacidades de codificación.Debes asegurarte de que realmente lo necesitas.

• Este módulo de cámara es compatible con las últimas aplicaciones Raspberry Pi OS Bullseye (Jan 28, 2022 y posteriores) y libcamera; para los usuarios anteriores del sistema operativo Raspberry Pi (Legacy), contáctenos en [email protected].
