Descripción
Descripción del artículo:

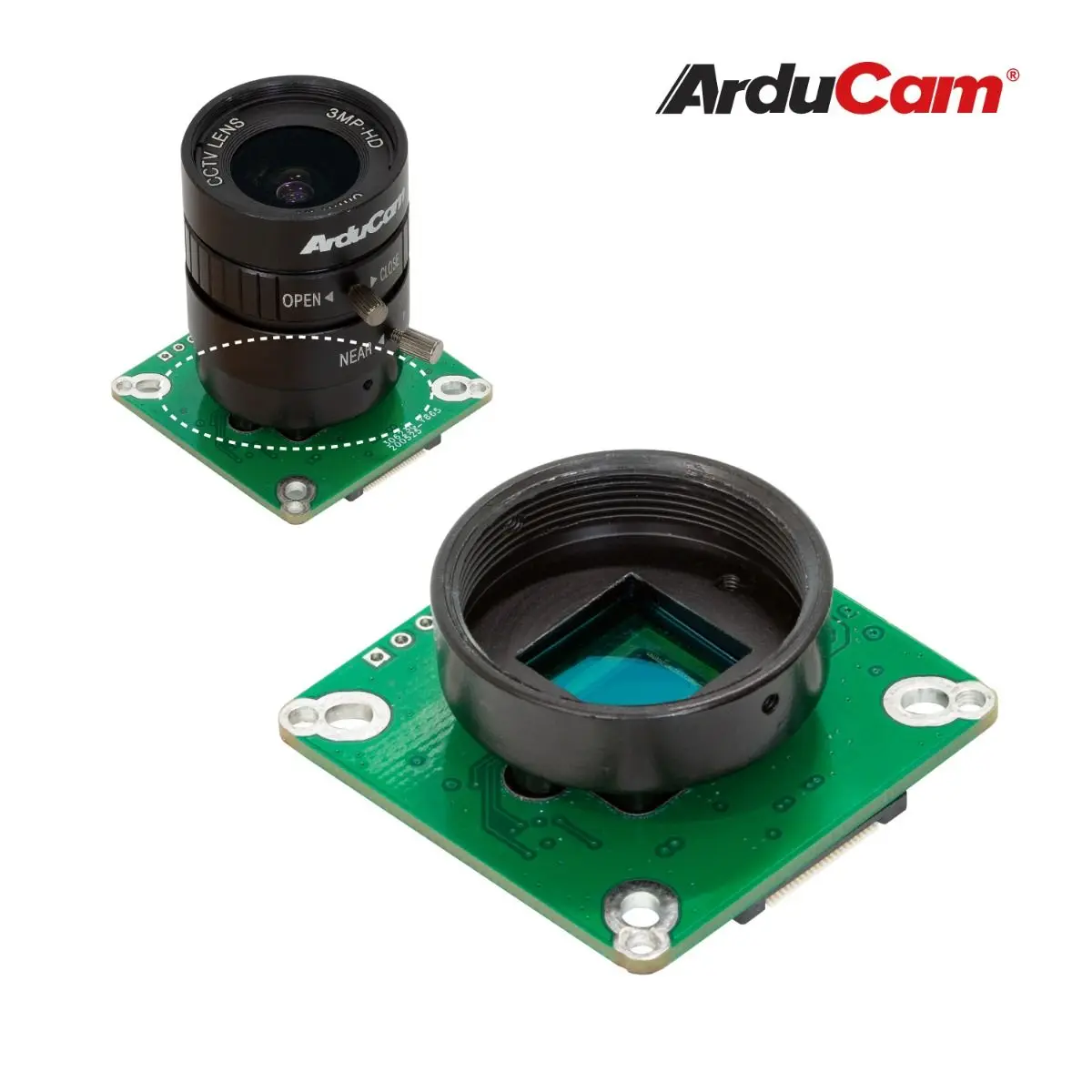

La cámara oficial Pi HQ solo está disponible en un solo modelo.No viene con lente y tampoco es fácil para los usuarios encontrar un estuche.Para resolver estos puntos de dolor, Arducam lanzó este módulo de cámara, una placa de cámara IMX477 personalizada con tres pasos de orificio y una lente CS de 6 mm.Y puedes descargar nuestros archivos 3D para imprimir tu estuche como quieras.Este módulo de cámara es compatible con todas las Raspberry Pi y PC/portátiles (necesita una placa adaptadora MIPI y un protector de cámara USB, no incluidos).
Características:
Obtenga imágenes más claras: esta cámara adopta un sensor IMX477 de 1/2,3" y 12,3 megapíxeles para una imagen nítida, máx.Todavía resolución 4056(H) x 3040(V).
Menos complicaciones: No pierdas más tiempo buscando la lente CS y la funda de la cámara.Se incluye una lente CS de distancia focal de 1/2,3" de 6 mm y el archivo 3D de la cámara se puede descargar para imprimir su estuche.Además, puede buscar B0241 para obtener el paquete de cámaras con la carcasa metálica.
Más carriles: el módulo de cámara Arducam de alta calidad tiene una interfaz MIPI CSI-2 de 4 carriles, más que la oficial, permite obtener más datos.

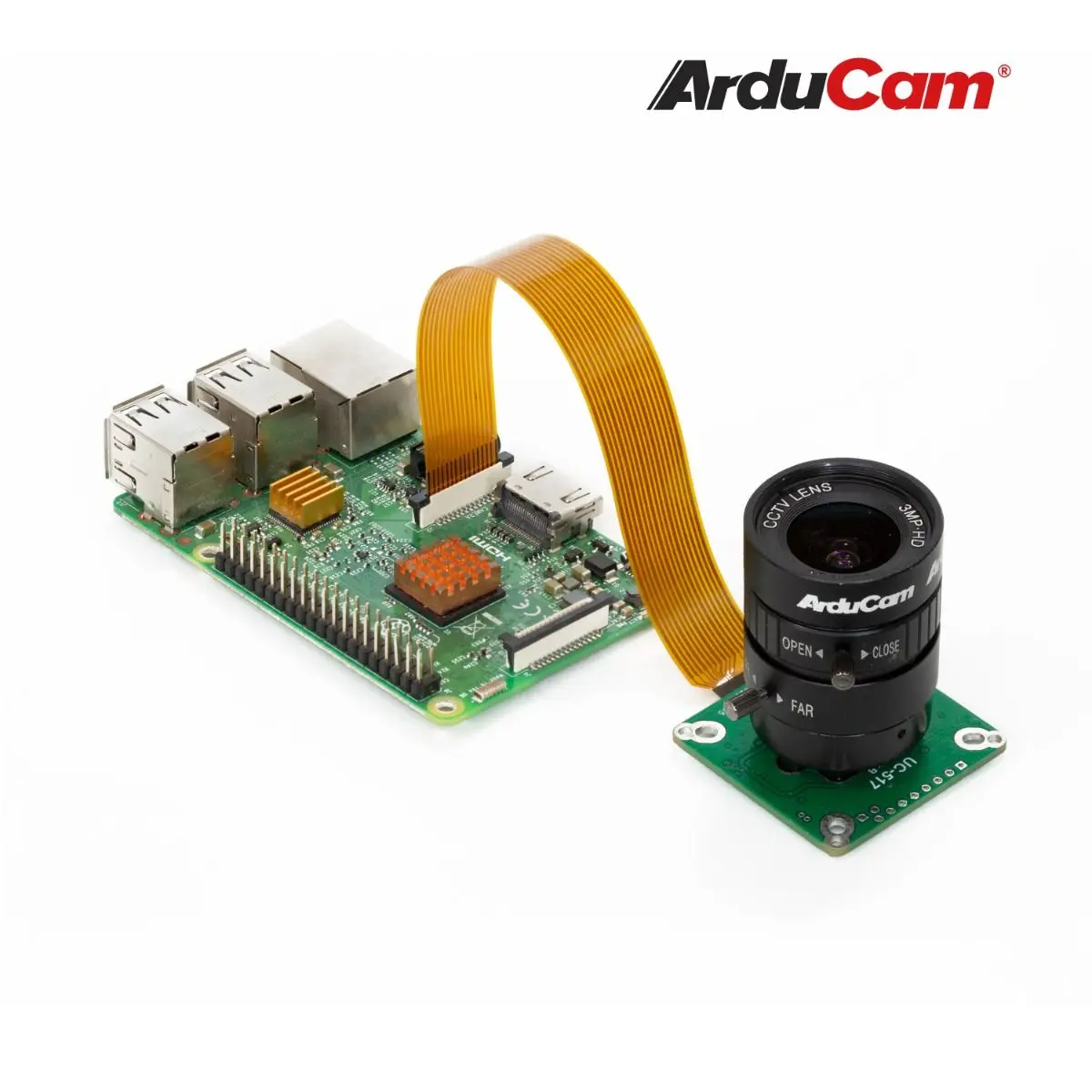

Admite más plataformas: es compatible con todos los modelos de cámaras Raspberry Pi.Pi 4, Pi 3/3B+/3A+, CM3/3+, Pi Zero y más.Para Nvidia Jetson Nano y Xavier NX, puede buscar / para obtener el paquete de cámaras Jetson.Para PC/portátil, puede comprar el módulo de cámara HQ UVC (con lente de montura CS de 6 mm) o (con lente Varifocal con montura C) directamente.
¿Ordene al por mayor?¿O tienes preguntas sobre esta cámara?
Especificaciones:
Cámara
Sensor: IMX477
Formato óptico: 1/2,3" (diagonal 7,857 mm)
Resolución: 4056(H) x 3040(V) 12,3MP
Tamaño de los píxeles: 1,55 um x 1,55 um
Sensibilidad IR: luz visible
Interfaz: MIPI CSI-2 de 4 carriles
Montura de lente predeterminada: montura CS
Modos de vídeo en Raspberry Pi: 1080p30, 720p60 y 640 × 480p60/90
Corriente máxima: 300 mA

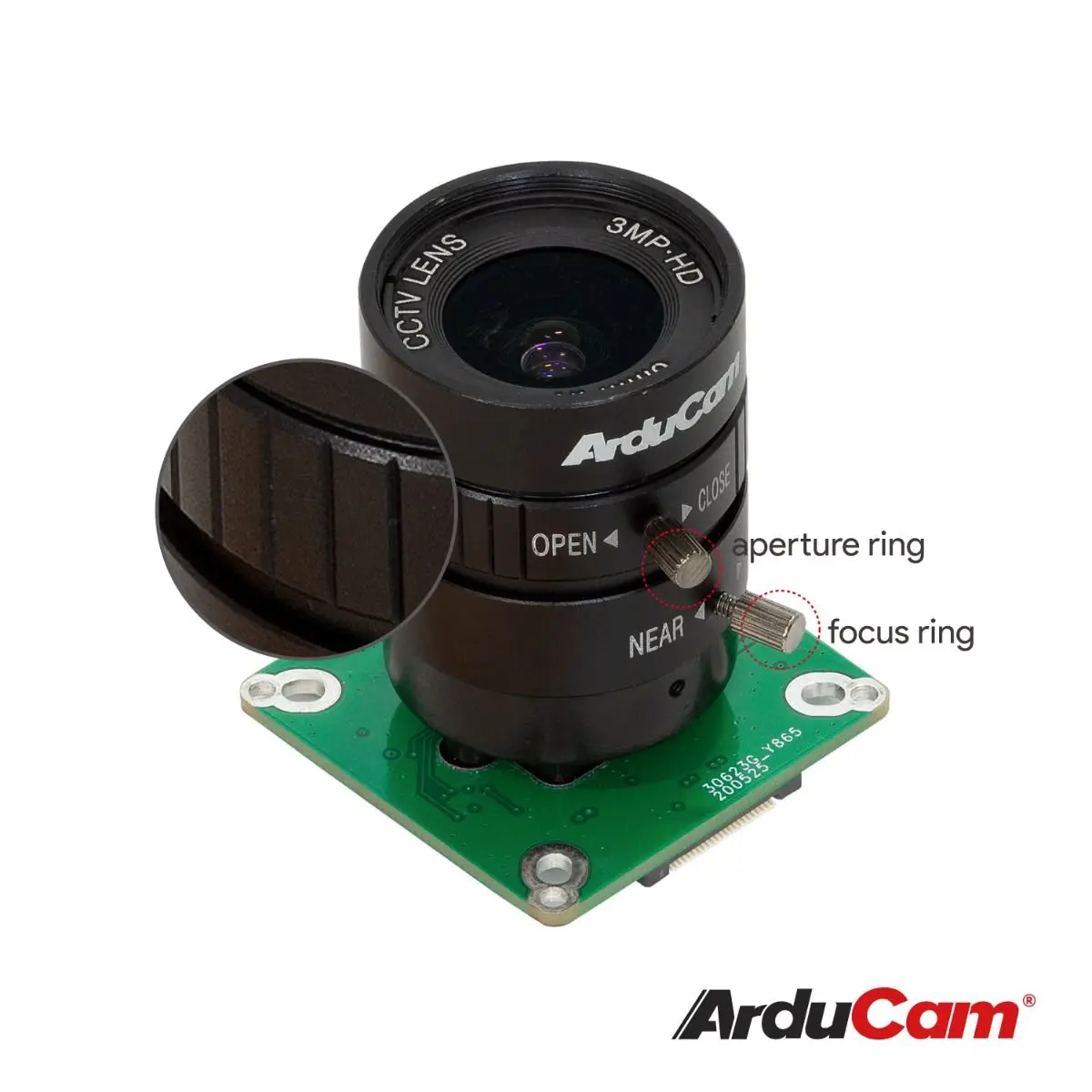

Lente
Formato: 1/2,3 pulgadas
Longitud focal: 6 mm
Apertura (F): Máx.F1.2
Campo de visión (FOV): 65° (H)
Montaje: Montaje CS
Distancia focal trasera: 7,53 mm
MOD: 0,2 m
Dimensión: Φ30×31mm
Peso: 53 g
Tablero de cámara
Tamaño del tablero: 38 mm × 38 mm
Paso del orificio: Compatible con 29 mm, 30 mm, 34 mm
Opciones de lentes
Lente de montura CS
SKU
Número de pieza
CS17320M12
CS2316ZM02
CS2308ZM05
CS2008ZM05A
CS1812ZM03
CS2325ZM01
CS1806ZM06
Formato óptico
1/7″
1/2.3'
1/2.3''
1/2.3''
1/2.3''
1/2.3''
1/2.3''
EFL (mm)
3.2
16.00
8.00
8.00
12.00
25.00
6.00
BFL (mm)
5.94
7.53
6.50
7.53
7.53
8.03
8.03
F/NO
2.0
1.2
1.4
1.2
1.6
1.2
1.4
HFOV en cámara de 1/2,3''
120°
24°
50°
50°
30°
14°
65°
MOD
0,3 m
0,20 m
0,30 m
0,20 m
0,20 m
0,20 m
0,30 m
Tamaño (mm)
28×30
30×29
28×23
30×29.5
30×29
28×29
28×28.5

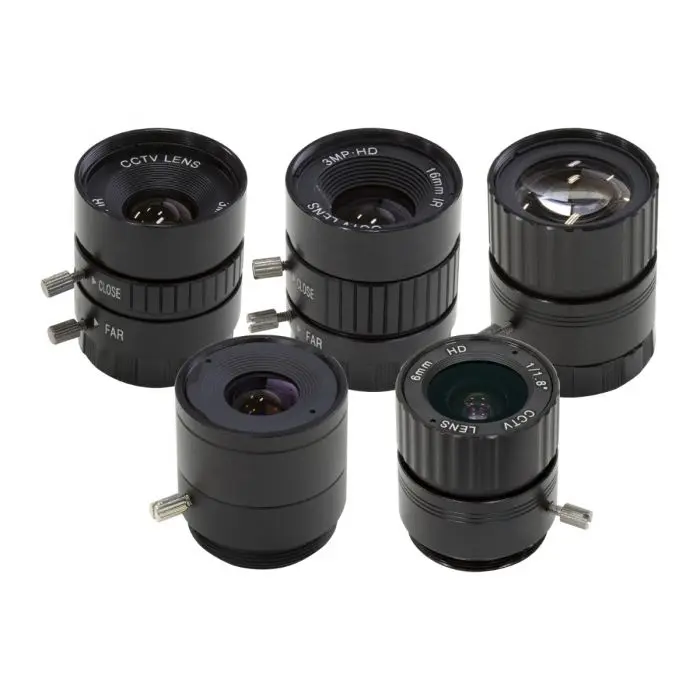

NOTA: El kit de lentes con montura CS para el módulo de cámara IMX477 HQ, verifique , Se incluyen 5 lentes.
Lente de montura C
SKU
Número de pieza
C2308ZM50
C1550ZM01
C1535ZM02
C20280M12
C2004ZM12
C1016ZM02
C1705ZM07
C1508ZM04
C1512ZM03
C1516ZM02
C1535ZM01
Formato óptico
1/2.3″
2/3″
2/3″
1/2"
1/2"
1''
1/1.7"
2/3"
2/3"
2/3"
2/3"
EFL (mm)
8-50
50.00
35.00
2.8-12
4-12
16.00
5.00
8.00
12.00
16.00
35.00
BFL (mm)
17.53
17.53
17.53
17.53
17.53
17.53
17.53
17.53
17.53
17.53
17.53
F/NO
1.4
1.8-16
1.6-16
1-1.6
1-1.6
1.4-1.6
1.6-16
1.6-16
1.6-16
1.6-16
1.7-16
HFOV en cámara de 1/2,3''
45°-5.35°
7°
18°
120°-38°
80°-32°
24°
65°
44°
31°
24°
10°
MOD
0,2 m
0,50 m
0,30 m
0,30 m
0,20 m
0,20 m
0,15 m
0,15 m
0,20 m
0,20 m
0,20 m
Tamaño (mm)
40 x 68,3
34×40.5
50×35.5
44.5×58.5
33×43
39×50
39×41.5
39×41
34×41.5
33×36.5
35×30
NOTA: Para el pedido de muestra, solicite la lente que necesita reemplazar por separado y con anticipación para la personalización si desea reemplazar las lentes al por mayor.
El paquete incluye:
1 módulo de cámara en color IMX477 de 12,3 MP.
1 lente de cámara con montura CS de distancia focal de 6 mm.

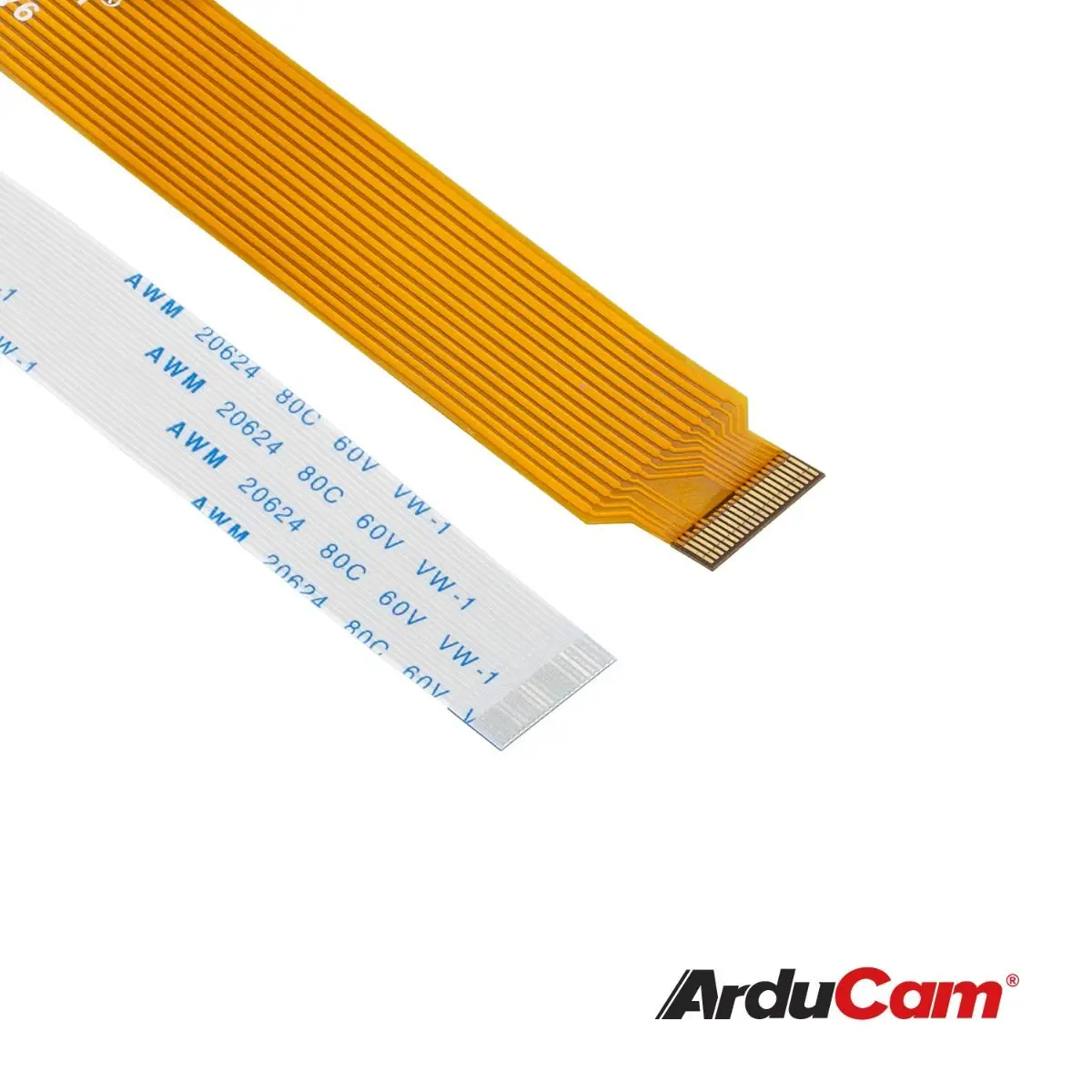

1 cable de cámara de 300 mm/12 pulgadas de 15 pines a 22 pines.
1 cable de cámara de 22 pines de 80 mm/3,15 pulgadas para Raspberry Pi Zero y W
Documentación:
También te puede interesar

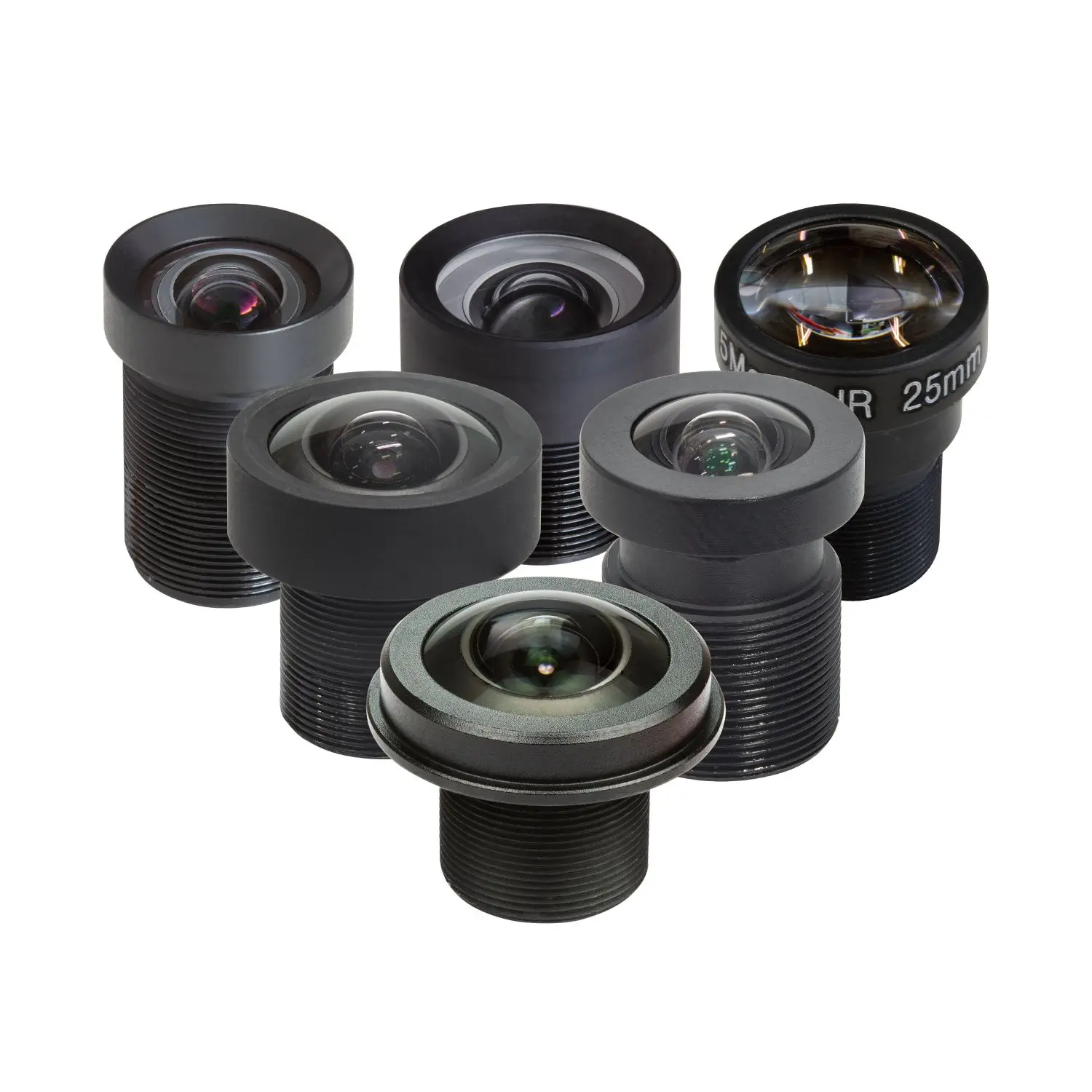

Más opciones de lentes para este módulo de cámara.
