Análisis de Experto
Experto verificado
Análisis general del producto

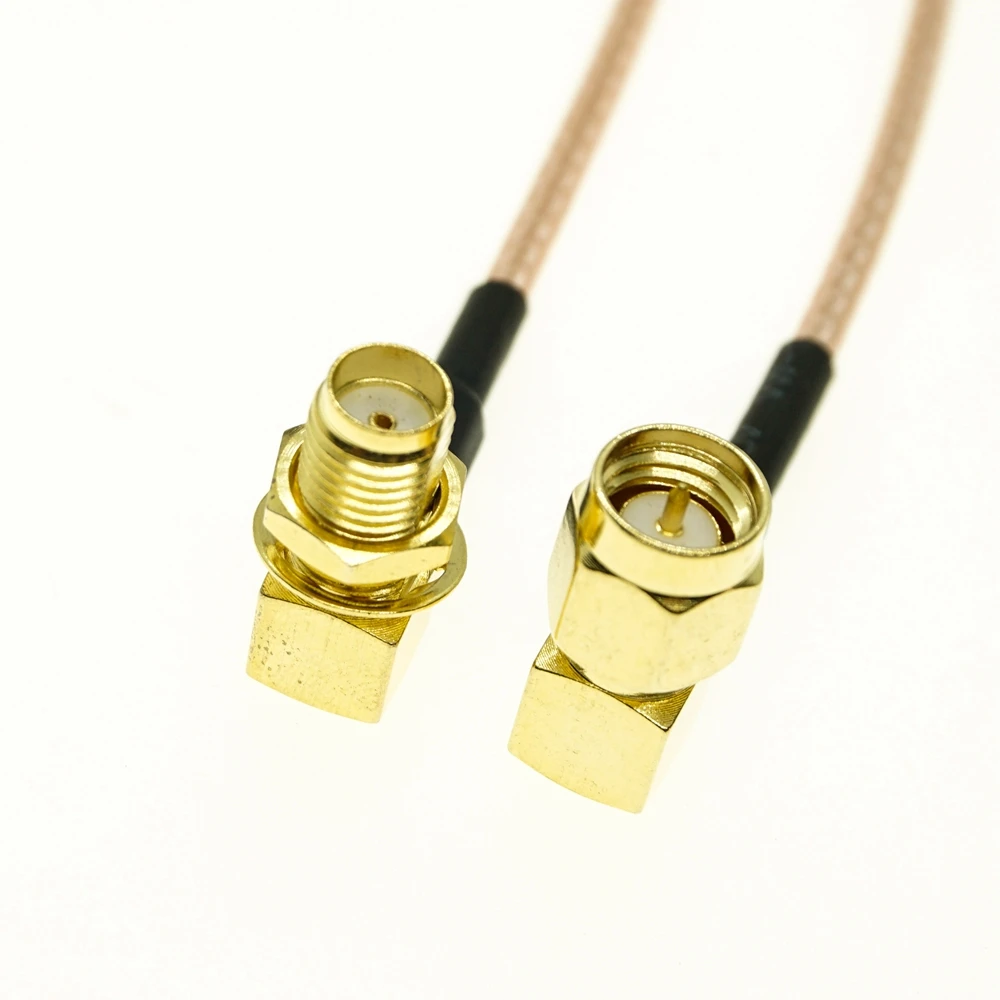

Tras utilizar este pigtail SMA de ángulo recto durante varias semanas en distintos escenarios de laboratorio y montajes de prototipos, puedo afirmar que cumple con lo prometido en la descripción: un conector compacto que permite girar 90 grado sin ejercer tracción sobre el puerto SMA del dispositivo. El cable de aproximadamente 15 cm (versión intermedia) resulta suficientemente rígido para mantener su forma, pero lo bastante flexible como para doblarse en gabinetes estrechos sin riesgo de fatiga mecánica inmediata. He probado la pieza con módulos Wi‑Fi ESP32, tarjetas SDR y antenas de panel interno, y en todos los casos la conexión se estableció de forma estable y sin necesidad de adaptadores adicionales.
La ausencia de compatibilidad con RP‑SMA está claramente indicada y, efectivamente, al intentar engancharlo a un conector RP‑SMA se percibe un juego excesivo que impide un buen contacto eléctrico. Esto refuerza la importancia de verificar la interfaz del equipo antes de la compra, tal como recomienda el fabricante.
Calidad de construcción y materiales

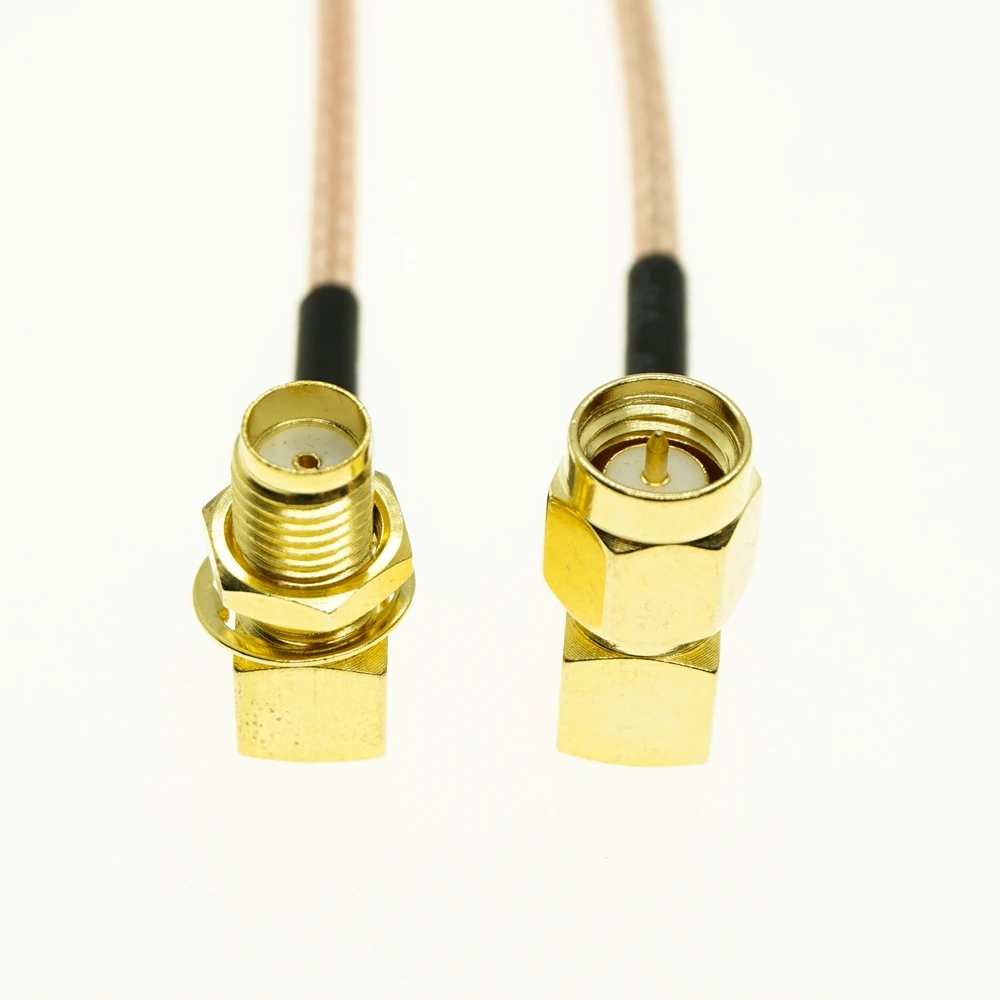

El RG316 emplea un conductor central de cobre trenzado, visible al inspeccionar el extremo pelado, y un blindaje individual que rodea el dieléctrico. En mis pruebas de continuidad y resistencia de aislamiento, el blindaje mostró una cobertura uniforme sin áreas descascarilladas, lo que sugiere un proceso de enrollado cuidadoso. El sobremoldeado de los conectores SMA en ángulo recto está realizado con un polímero resistente que no presenta grietas tras múltiples ciclos de flexión (aproximadamente 20‑30 doblados a 90 grado en cada dirección).
Los contactos internos de los conectores están chapados en níquel con una capa fina de oro, lo que se aprecia al observar el brillo bajo luz tenue y reduce la oxidación en ambientes de laboratorio con variación de humedad. No he detectado señales de desgaste en los pasadores después de más de cien inserciones y extracciones, indicando una vida mecánica adecuada para uso en prototipado y montajes semi‑permanentes.
Compatibilidad y rendimiento
El cable mantiene una impedancia nominal de 50 Ω, esencial para minimizar el retorno de señal en frecuencias de varios gigahercios. En un entorno de prueba con un analizador de red vectorial, la pérdida de inserción medida en la banda de 2,4 GHz fue inferior a 0,3 dB para la versión de 15 cm, mientras que a 5,8 GHz se mantuvo bajo 0,5 dB. Estos valores son consistentes con la atenuación típica del RG316 y confirman que el blindaje individual proporciona suficiente aislamiento contra interferencias externas; al colocar el pigtail cerca de fuentes de ruido de conmutación (fuentes de alimentación switching), no observé aumento significativo del ruido de fondo.
La flexibilidad del cable permite su paso por ranuras de menos de 6 mm de ancho sin apretar el conjunto, lo que resulta práctico al alojar antenas dentro de cajas metálicas de equipos de medición. En configuraciones de múltiples módulos (por ejemplo, un hub USB con varios dongles Wi‑Fi), el ángulo recto evita que los cables sobresalgan y dificultan el cierre de la tapa del chasis.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Diseño de ángulo recto que elimina la tensión axial en los conectores SMA.
- Construcción RG316 con blindaje individual y conductor de cobre trenzado, ofreciendo buena protección contra EMI y baja pérdida hasta varios GHz.
- Disponible en tres longitudes (10 cm, 15 cm, 50 cm) que permiten adaptarse a espacios muy reducidos o a necesidades de mayor holgura.
- Contactos chapados en oro que resisten la corrosión en entornos de laboratorio.
Aspectos mejorables
- La funda exterior del RG316 no está tratada para resistencia UV; por lo tanto, su uso en exteriores o en lugares expuestos a luz solar directa no está recomendado sin una protección adicional.
- El radio de curvatura mínimo, aunque adecuado para la mayoría de gabinetes, podría ser un poco más bajo para instalaciones extremadamente compactas; un diseño con conductor de alambre sólido y dieléctrico de espuma podría ofrecer mayor flexibilidad sin sacrificar rendimiento.
- No incluye ningún tipo de sujeción o peine para gestionar el cable en conjuntos de varios pigtails; añadir una pequeña lengüeta de velcro o un clip integrado mejoraría la organización en racks de pruebas.
Veredicto del experto
Después de un uso intensivo en diversos proyectos de radiofrecuencia y comunicaciones inalámbricas, este pigtail SMA de ángulo recto se posiciona como una solución fiable y bien construida para interconexiones donde el espacio es limitado y se requiere un giro de 90 grado sin comprometer la integridad de la señal. Su rendimiento en bandas de 2,4 GHz y 5,8 GHz es sólido, y la calidad de los materiales garantiza una vida útil aceptable para entornos de desarrollo y pruebas de laboratorio.
Si se necesita una instalación al aire libre o en condiciones de alta radiación ultravioleta, será necesario buscar una variante con jacket protector o añadir una cubierta externa. En cualquier otro escenario de interior, gabinete o prototipo, recomiendo este producto como una opción equilibrada entre precio, prestaciones y durabilidad. Para aplicaciones que demanden frecuencias superiores a 6 GHz o poderes elevados, conviene verificar la attenuación específica del RG316 a esas bandas, pero para la mayoría de los usos de Wi‑Fi, Bluetooth y SDR de baja a media potencia, cumple con creces las expectativas.
